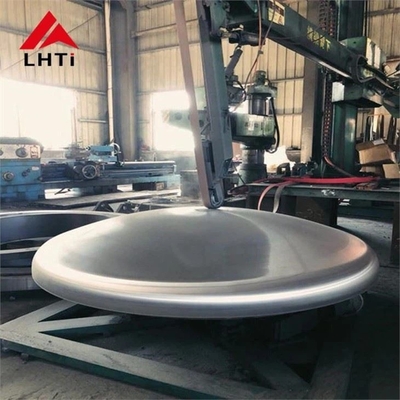

درجه 1 درجه 2 تیتانیوم نیم کره ای سر ظرف شکل تیتانیوم سر تجهیزات تیتانیوم تجهیزات

درجه 1 درجه 2 تیتانیوم نیم کره ای سر ظرف شکل تیتانیوم سر تجهیزات تیتانیوم تجهیزات

سر بشقاب به عنصر مورد استفاده برای بستن انتهای مخزن اشاره دارد به طوری که داخل و خارج

رسانه ها جدا شده اند، همچنین به عنوان سر های نیمه کره ای / پایان ظروف / پایان ظروف بیضوی شناخته می شوند.

ظرف معمولاً یک قاب چرخش است. با توجه به شکل سطح سر، می توان آن را به شکل کج تقسیم کرد

شکل، شکل مخروطی، شکل مسطح و شکل ترکیبی. سرهای کج به سر هایی با سطح بیرونی کج اشاره دارد

شکل، مانند نیم کره ای، بیضی، دیسک و سر های کروی بدون لبه. برخی از بطری های گاز استفاده می کنند

که نه تنها می تواند قدرت را تضمین کند، بلکه نیازهای استفاده ایمن را نیز برآورده کند.

یک سر بخشی از یک ظروف است که به سیلندر جوش داده شده است با توجه به اشکال هندسی مختلف، می تواند

به شکل کروی، بیضی، دیسک، تاج کروی، پوسته مخروطی و کاپ تقسیم می شوند که در میان آنها کروی، بیضی، دیسک و

سر تاج کروی به طور کلی به عنوان سر کج نامیده می شود. در جوش به جوش تکه تقسیم می شود

سر ، سر جوش سوکت. برای انواع تجهیزات ظرف استفاده می شود ، مانند مخزن ، مبادله گرما ،

برج، راکتور، دیگ و تجهیزات جداسازی و غیره

(سر بشقاب تیتانیوم) DIN28013:

انواع سر ظرف ها

سر های ظروف در اشکال مختلفی وجود دارد که هر کدام بر اساس نیازهای خاص برنامه انتخاب می شوند. انواع رایج این هستند:

1. سر های نیمکره ای:

   • شکل: یک نیمه کره کامل، سر نیمه کره ای توزیع استرس مطلوب را فراهم می کند و از نظر استفاده از مواد تحت فشار داخلی موثرترین شکل سر محسوب می شود.
   • استفاده: در کاربردهای فشار بالا مانند راکتورها، ظروف تحت فشار و دیگ ها رایج است.

2. سر های ظروف بیضوی:

   • شکل: این یک سر با منحنی بیضی است. این یک تعادل بین قدرت و استفاده از مواد را ارائه می دهد و اغلب در کاربردهایی که نیاز به مقاومت متوسط فشار دارند استفاده می شود.
   • کاربرد: مناسب برای مخازن ذخیره سازی فشار متوسط، مبادلات گرما و راکتورها.

3. سرهای کج:

   • شکل: سرهای کج دارای یک منحنی گرد و به سمت بیرون هستند. نمونه های رایج سرهای کروی، شکل بیضی و شکل دیسک هستند.
   • استفاده: این سرها اغلب در بطری های گاز، دیگ ها، راکتورهای شیمیایی و ظروف فشار مشابه استفاده می شوند، جایی که طراحی کج می تواند به توزیع فشار داخلی به طور موثر کمک کند.

4. سرهای تاج کروانی:

   • شکل: تاج کروی بخشی از یک کره است و به طور معمول برای به حداقل رساندن استفاده از مواد در حالی که ارائه قدرت بهینه استفاده می شود.
   • استفاده: این نوع برای سیستم های با فشار بالا ترجیح داده می شود که در آن ضخامت حداقل و توزیع فشارهای کارآمد ضروری است.

5. سرهای مخروطی:

   • شکل: یک سر مخروطی دارای شکل مخروطی است که به طور معمول در کاربردهایی که نیاز به انتقال تدریجی بین قسمت استوانه ای ظرف و گنبد ظروف دارند استفاده می شود.
   • کاربرد: در تجهیزات جداسازی، مبادلات گرما و دیگ ها رایج است.

6. سر هموار:

   • شکل: این کلاه ها شکل مسطح دارند و به طور کلی در کاربردهای فشار پایین استفاده می شوند که در آن ظرف نیازی به تحمل فشار داخلی قابل توجهی ندارد.
   • استفاده: در مخازن ذخیره سازی، سیستم های لوله کشی و برخی از مبادلات گرما استفاده می شود.

کاربردهای سرهای بیضی تیتانیوم:

مواد سرهای بیضوی:سر بشقاب می تواند از مواد مختلف با توجه به مواد

برای مثال فولاد کربن (A3، 20#، Q235، Q345B، 16Mn، و غیره) ، فولاد ضد زنگ (304، 321،

304L316، 316L و غیره) ، فولاد آلیاژ (15Mo3 15CrMoV 35CrMoV 45CrMo) ، فلزات غیر فلزی (الومینیوم، تیتانیوم،

مسمواد مورد استفاده باید مشابه مواد دستگاه باشند.ما متخصص در

سر هاي نصف کره اي تيتانيوم

انواع جوش برای سر ظرف

سر های ظرف معمولاً به بدن استوانه ای یک ظرف تحت فشار جوش داده می شوند و بسته به طراحی ، دو نوع رایج روش جوش وجود دارد:

1. جوشکاري باسن:

   • در اینجا لبه های سر بشقاب و بدن استوانه ای در امتداد محور آنها تراز شده و جوش داده می شوند. این یک اتصال صاف و صاف را تضمین می کند که می تواند با فشار داخلی بالا مقاومت کند.

2. جوش سوکت:

   • در این نوع، سر در یک سوکت در انتهای سیلندر قرار دارد و اتصال با جوش دادن دور بیرونی سوکت انجام می شود.این روش بیشتر برای ظروف قطر کوچکتر یا سیستم های فشار پایین استفاده می شود.

کاربرد های سر ظرف

سر های ظروف در صنایع و کاربردهای مختلف مورد استفاده قرار می گیرند که نیاز به مهار فشار یا جدایی رسانه های داخلی و خارجی دارند:

• مخزن:
  استفاده می شود تا انتهای مخازن ذخیره مایعات، گازهای یا مواد شیمیایی تحت فشار را مهر و موم کند.

• مبادلات گرما:
  در سیستم هایی که گرما را بین مایعات انتقال می دهند، این سرها به بسته شدن انتهای مبادلات گرما در حالی که حفظ یکپارچگی فشار کمک می کنند.

• بخاری:
  در دیگ بخار، سر های بشقاب اطمینان می دهند که فشار و گرما در داخل سیستم وجود دارد.

• راکتورها:
  در راکتورهای شیمیایی، راکتورهای هسته ای و سایر ظروف واکنش استفاده می شود، جایی که فشار و ایمنی بسیار مهم است.

• تجهیزات جداکننده:
  در سیستم های تصفیه و جدایی یافت می شود که احتواء مایعات و گاز ها تحت فشار ضروری است.

• بطری های گاز:
  سرهای کج اغلب در ساخت بطری های گاز استفاده می شوند که گاز ها را تحت فشار ذخیره می کنند.

ترکیب شیمیایی

خواص مکانیکی
