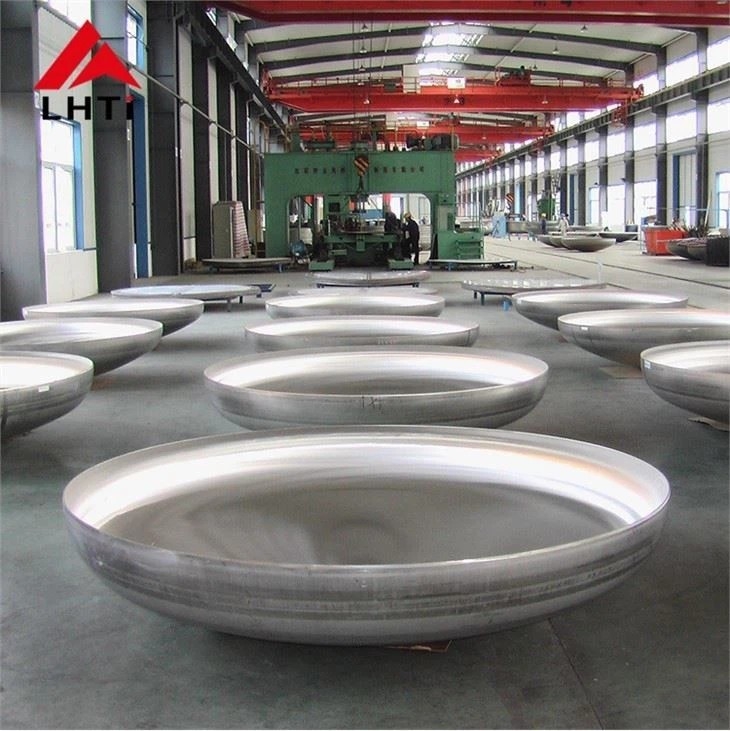

تجهیزات تیتانیوم Gr1 Gr2 تیتانیوم سر نیمه کره ای شکل بشقاب تیتانیوم

تجهیزات تیتانیوم Gr1 Gr2 تیتانیوم سر نیمه کره ای شکل بشقاب تیتانیوم

سر بشقاب (یا سرپوش آخر) یک جزء کلیدی است که در ظروف فشار، راکتورها، دیگ ها، مخازن ذخیره سازی و تجهیزات مشابه استفاده می شود.جدا کردن رسانه های داخلی از محیط خارجی. سر ظرف ها برای حفظ یکپارچگی ساختاری و ایمنی این کشتی ها با مقاومت در برابر فشار داخلی و نیروهای خارجی بسیار مهم هستند.

انواع سر ظرف ها

سر های ظروف در اشکال مختلفی وجود دارد که هر کدام بر اساس نیازهای خاص برنامه انتخاب می شوند. انواع رایج این هستند:

1. سر های نیمکره ای:

   • شکل: یک نیمه کره کامل، سر نیمه کره ای توزیع استرس مطلوب را فراهم می کند و از نظر استفاده از مواد تحت فشار داخلی موثرترین شکل سر محسوب می شود.
   • استفاده: در کاربردهای فشار بالا مانند راکتورها، ظروف تحت فشار و دیگ ها رایج است.

2. سر های ظروف بیضوی:

   • شکل: این یک سر با منحنی بیضی است. این یک تعادل بین قدرت و استفاده از مواد را ارائه می دهد و اغلب در کاربردهایی که نیاز به مقاومت متوسط فشار دارند استفاده می شود.
   • کاربرد: مناسب برای مخازن ذخیره سازی فشار متوسط، مبادلات گرما و راکتورها.

3. سرهای کج:

   • شکل: سرهای کج دارای یک منحنی گرد و به سمت بیرون هستند. نمونه های رایج سرهای کروی، شکل بیضی و شکل دیسک هستند.
   • استفاده: این سرها اغلب در بطری های گاز، دیگ ها، راکتورهای شیمیایی و ظروف فشار مشابه استفاده می شوند، جایی که طراحی کج می تواند به توزیع فشار داخلی به طور موثر کمک کند.

4. سرهای تاج کروانی:

   • شکل: تاج کروی بخشی از یک کره است و به طور معمول برای به حداقل رساندن استفاده از مواد در حالی که ارائه قدرت بهینه استفاده می شود.
   • استفاده: این نوع برای سیستم های با فشار بالا ترجیح داده می شود که در آن ضخامت حداقل و توزیع فشارهای کارآمد ضروری است.

5. سرهای مخروطی:

   • شکل: یک سر مخروطی دارای شکل مخروطی است که به طور معمول در کاربردهایی که نیاز به انتقال تدریجی بین قسمت استوانه ای ظرف و گنبد ظروف دارند استفاده می شود.
   • کاربرد: در تجهیزات جداسازی، مبادلات گرما و دیگ ها رایج است.

6. سر هموار:

   • شکل: این کلاه ها شکل مسطح دارند و به طور کلی در کاربردهای فشار پایین استفاده می شوند که در آن ظرف نیازی به تحمل فشار داخلی قابل توجهی ندارد.
   • استفاده: در مخازن ذخیره سازی، سیستم های لوله کشی و برخی از مبادلات گرما استفاده می شود.

انواع جوش برای سر ظرف

سر های ظرف معمولاً به بدن استوانه ای یک ظرف تحت فشار جوش داده می شوند و بسته به طراحی ، دو نوع رایج روش جوش وجود دارد:

1. جوشکاري باسن:

   • در اینجا لبه های سر بشقاب و بدن استوانه ای در امتداد محور آنها تراز شده و جوش داده می شوند. این یک اتصال صاف و صاف را تضمین می کند که می تواند با فشار داخلی بالا مقاومت کند.

2. جوش سوکت:

   • در این نوع، سر در یک سوکت در انتهای سیلندر قرار دارد و اتصال با جوش دادن دور بیرونی سوکت انجام می شود.این روش بیشتر برای ظروف قطر کوچکتر یا سیستم های فشار پایین استفاده می شود.

کاربرد های سر ظرف

سر های ظروف در صنایع و کاربردهای مختلف مورد استفاده قرار می گیرند که نیاز به مهار فشار یا جدایی رسانه های داخلی و خارجی دارند:

• مخزن:
  استفاده می شود تا انتهای مخازن ذخیره مایعات، گازهای یا مواد شیمیایی تحت فشار را مهر و موم کند.

• مبادلات گرما:
  در سیستم هایی که گرما را بین مایعات انتقال می دهند، این سرها به بسته شدن انتهای مبادلات گرما در حالی که حفظ یکپارچگی فشار کمک می کنند.

• بخاری:
  در دیگ بخار، سر های بشقاب اطمینان می دهند که فشار و گرما در داخل سیستم وجود دارد.

• راکتورها:
  در راکتورهای شیمیایی، راکتورهای هسته ای و سایر ظروف واکنش استفاده می شود، جایی که فشار و ایمنی بسیار مهم است.

• تجهیزات جداکننده:
  در سیستم های تصفیه و جدایی یافت می شود که احتواء مایعات و گاز ها تحت فشار ضروری است.

• بطری های گاز:
  سرهای کج اغلب در ساخت بطری های گاز استفاده می شوند که گاز ها را تحت فشار ذخیره می کنند.

مزایایی که از سر ظرف ها می توان داشت

• قدرت و کارایی:
  سرهای کج (به ویژه نیمه کره ای) از نظر نسبت قدرت به وزن بسیار کارآمد هستند. آنها فشار داخلی را به طور مساوی توزیع می کنند،کاهش احتمال شکست و امکان استفاده از مواد نازک تر، که می تواند هزینه ها را کاهش دهد.

• ایمنی:
  طراحی کلاه های ظروف برای اطمینان از اینکه فشار داخلی یک ظروف به طور ایمن تحت کنترل قرار می گیرد و از نشت یا شکستگی خطرناک جلوگیری می کند، بسیار مهم است.

• تنوع:
  سر های ظروف در اشکال و اندازه های مختلفی برای پاسخگویی به نیازهای صنایع و کاربردهای مختلف وجود دارد، که آنها را به اجزای متنوع در طراحی ظروف تحت فشار تبدیل می کند.

• سفارشی سازی:
  سر ظرف می تواند به صورت سفارشی طراحی شود تا با شرایط عملیاتی خاص مانند درجه حرارت، فشار و نوع رسانه در داخل ظروف سازگار باشد.این باعث می شود که آنها را به کاربردهای بسیار تخصصی سازگار کند..
