دریچه گلوله ای سه طرفه فولاد ریخته شده الکتریکی برای کنترل جریان پیچیده

نام تجاری:	LHTi
شماره مدل:	شیر توپی تیتانیوم Gr1 Gr2
مقدار تولیدی:	یک قطعه
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union
توانایی عرضه:	5 تن در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

بائوجی شانشی چین

گواهی:

ISO9001,CE,etc

پایان دادن به اتصالات:

فلنج دار، رزوه دار، جوش داده شده

دما:

-196°C تا 350°C (320°F تا 662°F)

طراحی ایمن در برابر حریق:

API 607، API 6FA

کاهش فشار حفره:

آره

رسانه مناسب:

آب، نفت، گاز، مواد شیمیایی

ضد استاتیک:

آره

عملیات:

دستی، دنده ای، پنوماتیک، برقی

رتبه بندر:

کلاس 150 ASME، انتهای فلنج

درجه بندی فشار:

کلاس 150 - کلاس 2500

نوع بدن:

شناور، ترونیون

نوع:

شیر توپی

درجه حرارت:

تا 600 درجه فارنهایت

مواد:

تیتانیوم

تراکم:

4.54 گرم بر سانتی متر مکعب

مواد ساقه:

تیتانیوم، فولاد ضد زنگ

مواد توپ:

تیتانیوم، فولاد ضد زنگ

نوع محرک:

دستی، پنوماتیک، برقی

استاندارد طراحی:

API 6D، ASME B16.34

مواد برش:

تیتانیوم

رسانه مناسب:

آب، نفت، گاز، بخار، سیالات خورنده

درخواست ها:

بخار گاز آب، کاربردهای صنعتی

مدل:

شیر توپی

رو در رو:

ASME B16.10

استانداردهای تست:

JB/T9092، GB/T13927، API6D، API598

مواد توپ:

تیتانیوم TA1، TA2، TA10، Gr2، Gr3

نوع صندلی:

صندلی نرم، صندلی فلزی

محتوای Ti:

99.6٪

جزئیات بسته بندی:

کیس پلائیوود یا پالت، یا به عنوان هر مورد نیاز خود را

قابلیت ارائه:

5 تن در ماه

برجسته کردن:

دریچه ی گلوله ای سه طرفه از فولاد

توضیحات محصول

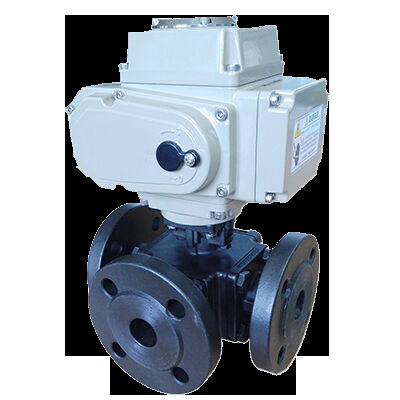

دریچه توپ سه راه فولاد ریخته شده الکتریکی

معرفی محصول:

دریچه توپ سه طرفه فولاد ریخته شده الکتریکی برای کنترل مایعات در کاربردهای مختلف صنعتی طراحی شده است. ویژگی های اصلی عبارتند از:

دستگاه الکتریکی:مجهز به یک محرک الکتریکی برای عملکرد دقیق و کنترل از راه دور، تسهیل اتوماسیون و تنظیم دقیق جریان.
ساخت و ساز فولاد ریخته:ساخته شده از فولاد ریخته شده با قدرت بالا، تضمین دوام و انعطاف پذیری در شرایط فشار و دمای بالا.
پیکربندی سه طرفه:دارای یک طراحی سه طرفه است که اجازه می دهد تا مسیرهای جریان متعدد، کنترل جریان پیچیده و توزیع در خط لوله را فراهم کند.
کاربردهای متنوع:مناسب برای استفاده در طیف گسترده ای از صنایع، از جمله نفت و گاز، پردازش شیمیایی و تصفیه آب، که در آن کنترل قابل اعتماد جریان مایع ضروری است.
عملکرد قوی:عملکرد قابل اعتماد و ثابت را حتی در محیط های سخت فراهم می کند و به کارایی و ایمنی کلی سیستم کمک می کند.

این شیر مناسب برای کاربردهایی است که نیاز به مدیریت انعطاف پذیر جریان و عملکرد قوی در شرایط عملیاتی چالش برانگیز دارند.

ابعاد رو به رو برای شیر توپ

دریچه گلوله ای سه طرفه فولاد ریخته شده الکتریکی برای کنترل جریان پیچیده 0

	150#		300#		600#	900#	1500#	2500#
NPS (اینچ)	الگوي طولاني	الگوی کوتاه	الگوي طولاني	الگوی کوتاه	الگوي طولاني	الگوي طولاني	الگوي طولاني	الگوي طولاني
1/2	108	108	140	140	165
سه چهارم	117	117	152	152	190	254
1	127	127	165	165	216	279
1. 1/4	140	140	178	178	229	305
1.1/2	165	165	190	190	241	368	368	451
2	178	178	216	216	292	419	419	508
2.1/2	190	190	241	241	330	381	470	578
3	203	203	282	282	356	457	546	673
4	229	229	305	305	432
5						610	705	914
6	394	267	403	403	559	737	832	1022
8	457	292	502	419	660	838	991	1270
10	533	330	568	457	787	965	1130	1422
12	610	356	648	502	838	1029	1257
14	686	381	762	572	889	1130	1384
16	762	406	838	610	991	1219
18	864		914	660	1092	1321
20	914		991	711	1194
22			1092		1295	1549
24	1067		1143	813	1397

کاربردهای شیرهای توپ تیتانیوم سه راه:

صنعت نفت و گاز طبیعی:این دریچه ها برای مدیریت جریان و فشار مایعات در طول استخراج، حمل و نقل و پردازش نفت و گاز طبیعی بسیار مهم هستند و ایمنی و ثبات سیستم را تضمین می کنند.

مهندسی دریایی:مقاومت آنها در برابر خوردگی آب دریا باعث می شود که آنها برای کاربردهای دریایی، از جمله کنترل مایعات در خط لوله های زیر دریایی و سیستم عامل های دریایی مناسب باشند.

صنایع غذایی و دارویی:ماهیت غیر سمی و خواص آلوده کننده از تیتانیوم این شیرها را به یک انتخاب ترجیح داده شده برای کنترل مایعات در محیط های فرآوری مواد غذایی و دارویی تبدیل می کند.

صنایع شیمیایی:مقاومت استثنایی تیتانیوم در برابر خوردگی باعث می شود که این شیرها برای دستکاری مواد خوردنی مانند اسید، قلی و اکسید در فرآیندهای تولید شیمیایی ایده آل باشند.

حوزه هوافضا:با ویژگی های سبک وزن و قدرت بالا، شیرهای توپ تیتانیوم به طور گسترده ای در سیستم های هیدرولیک و سوخت هوافضا مورد استفاده قرار می گیرند و نیازهای سختگیرانه برنامه های کاربردی هواپیما را برآورده می کنند.

روش های اتصال متداول برای دریچه های تیتانیوم:

1) اتصال فلنج:این روش برای سیستم های متوسط تا فشار بالا مناسب است، این روش از فلنج ها و بولت ها برای اتصال محکم شیر به خط لوله استفاده می کند. این تضمین می کند که مهر و موم قوی، قابلیت اطمینان و جداسازی آسان برای نگهداری.

2) پيوند هاي سريع:طراحی شده برای مونتاژ و جداسازی سریع، این کوپلر ها برای کاربردهایی که نیاز به تغییر اغلب شیر دارند، ایده آل هستند، اگرچه آنها به طور کلی برای سیستم های فشار پایین مناسب هستند.

3) اتصال جوش:این روش که در قالب های بُت و ساکت جوش داده می شود، برای محیط های با دمای بالا، فشار بالا و خوردنی مناسب است.اطمینان از مهر و موم و ثبات بهینه.
