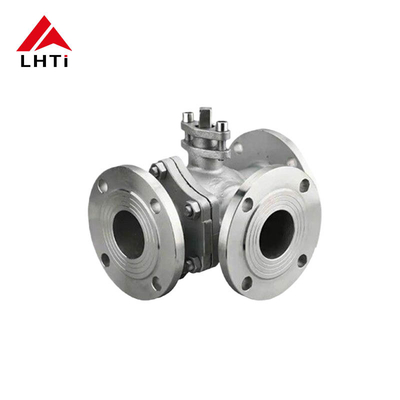

دریچه توپ 3 راه تیتانیوم دریچه توپ تمام پورت TA1 TA2 با اتصال فلنج در آب و برق
دریچه توپ 3 راه تیتانیوم دریچه توپ تمام پورت TA1 TA2 با اتصال فلنج در آب و برق
معرفی محصول:
یک شیر توپ تیتانیوم سه طرفهیک نوع تخصصی از دریچه توپ است که با سه پورت طراحی شده است و به آن اجازه می دهد تا جریان مایعات را در جهت های مختلف هدایت کند.ساخت این شیر از ویژگی های برتر تیتانیوم استفاده می کند، که آن را برای کاربردهایی که نیاز به مقاومت در برابر خوردگی، قدرت و دوام بالا دارند، ایده آل می کند. در زیر یک مرور کلی دقیق از دریچه های توپ تیتانیوم سه طرفه وجود دارد.
ویژگی های دریچه های کوله ای تیتانیوم:
مقاومت در برابر خوردگی:تیتانیوم مقاومت استثنایی در برابر خوردگی آب دریا، کلور و سایر مواد شیمیایی تهاجمی را نشان می دهد، که این شیرها را برای محیط های خشن مناسب می کند.
نسبت قدرت بالا به وزن:تیتانیوم در حالی که وزن نسبتاً سبک است ، قدرت بالایی را فراهم می کند ، و استفاده و نصب شیرها را در مقایسه با شیرهای ساخته شده از مواد سنگین تر آسان تر می کند.
تحمل دمایی:این دریچه ها می توانند در شرایط دمای بالا عملکرد خوبی داشته باشند، که آنها را برای کاربردهای مختلف صنعتی مناسب می کند.
دوام:مقاومت تیتانیوم باعث می شود که عمر طولانی داشته باشد و نیاز به تعویض یا نگهداری مکرر را کاهش دهد.
سازگاری زیستی:در کاربردهایی که تماس با بافت های بیولوژیکی یا داروها ضروری است، سازگاری زیستی تیتانیوم مفید است.
مشخصات فنی محصول:
| مشخصات فنی محصول: |
| درجه فشار: |
کلاس 150-600 پوند |
| قطر اسمی: |
نصف اینچ - 10 اینچ |

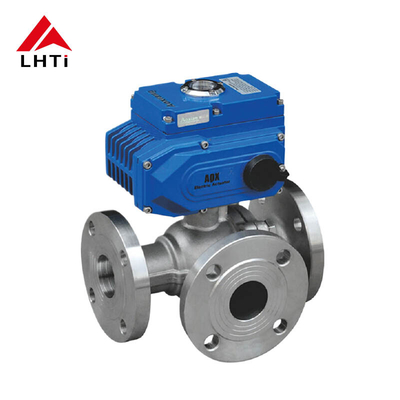

| حالت درایو: |
دستگیره، کرم گیر، پنوماتیک، هیدرولیک، الکتریکی |
| جسد، بنت: |
TA1,TA2,TA10,Gr2,Gr3 |
| توپ: |
TA1,TA2,TA10,Gr2,Gr3 |
| ساقه: |
TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5 |
| حلقه مهر و موم |
PTFE،RPTFE،PPL،PEEK |
| مدل American Standard Titanium Ball Valve: |
Q41F- 150Lb ((Ti),Q41F-300Lb ((Ti),Q41F-600Lb ((Ti),Q341F-150Lb ((Ti),Q341F-300Lb ((Ti),Q341F-600Lb ((Ti),Q341F-150Lb ((A),Q341F-300Lb ((A),Q341F-600Lb ((A) |
| استانداردهای طراحی: |
GB/T12237,API6D,ASME B16.34 |
| ابعاد چهره به چهره: |
GB/T12221,API6D,ASME B16.10 |
| اتصال فلنج: |
HG,GB,JB,API,ANSI,ISO,BS,DIN,NF,JIS |
| استانداردهای آزمایش: |
JB/T9092,GB/T13927,API6D,API598 |
انواع پیکربندی سه طرفه:
دریچه های تیتانیومی سه طرفه در پیکربندی های مختلف برای نیازهای مختلف کنترل جریان وجود دارد:
پورت T:
عملکرد:این پیکربندی اجازه می دهد تا مایع به طور همزمان از دو پورت مختلف عبور کند و شکل "T" را در داخل شیر ایجاد کند.
پورت L:
عملکرد:این پیکربندی جریان را از یک پورت به هر یک از دو پورت دیگر هدایت می کند و شکل "L" را در داخل شیر ایجاد می کند.
| طراحی و آزمایش استاندارد بین المللی دریچه توپ سه طرفه |
| استاندارد طراحی |
BS EN ISO 17292 (BS 5351) / BS EN ISO 12516 / BS EN 1983 / ASME B16.34 / API 6D |
| استاندارد بازرسی و آزمایش |
BS EN ISO 12266-(BS 6755 -1) |
| فاصله فلنج به فلنج |
Mfg. استاندارد |
| پایان ارتباط |
آخر فلنج به ANSI B 16.5، کلاس 150 / 300 |
| BS 10 جدول D E F / H |
| PN 6 / PN 10 / PN 16 PN 25 PN 40 |
| استاندارد DIN / استاندارد JIS / استاندارد IS |
| پایان پیچ خورده / رشته دار به ANSI B 1.20.1 |
| |
| محدوده اندازه تولید |
1/2" ((DN15) تا 12 ((DN 300) - نوک فلج |
| 1/2" ((DN15) تا 3 ((DN 80) - نوک پیچیده |
| فشار درجه بندی شیر |
PN 10 / PN 16 / PN 25 / PN 40 |
| عملکرد شیر |
اهرم دستی / فعال کننده کرم گیر فعال شده است |
نکات نصب و نگهداری:
موازی مناسب را تضمین کنید:در طول نصب، اطمینان حاصل کنید که تمام پورت ها به درستی تنظیم شده اند تا از نشت جلوگیری شود و کنترل جریان کارآمد تضمین شود.
از مهر و موم های سازگار استفاده کنیدبسته به کاربرد، مهر و موم هایی را انتخاب کنید که با مایعات دستکاری شده و محیط عملیاتی سازگار باشند.
بازرسي منظم:بررسی های دوره ای برای پیدا کردن علائم فرسایش یا آسیب می تواند به حفظ عملکرد مطلوب و افزایش عمر شیر کمک کند.
پاکسازی:در کاربردهای مانند داروسازی و پردازش مواد غذایی، اطمینان حاصل کنید که شیر به طور منظم تمیز می شود تا استانداردهای بهداشت را حفظ کند.
کاربردهای شیرهای توپ تیتانیوم سه راه:
صنایع شیمیایی و پتروشیمی:
توزیع مایع و همجوشی: دریچه های توپ سه طرفهمی تواند مخلوط کردن یا جدا کردن مواد شیمیایی مختلف را به دست آورد که برای فرآیندهای واکنش شیمیایی پیچیده مناسب است.
تغییر جهت جریان:در فرآیندهای تولید، گاهی اوقات لازم است که به سرعت جهت جریان مایعات را تغییر دهید، که دریچه های توپ سه طرفه می توانند به طور موثر پاسخ دهند.
نفت و گاز:
سیستم های لوله کشی:استفاده می شود در سیستم های لوله کشی نفت و گاز برای مدیریت مسیرهای حمل و نقل مایعات و انجام عملیات تقسیم یا ادغام مایعات.
نگهداری تجهیزات:در طول تعمیرات تجهیزات، دریچه های توپ سه طرفه می توانند مسیرهای مایعات را تغییر دهند تا اطمینان حاصل شود که عملکرد کل سیستم تحت تأثیر قرار نمی گیرد.
تصفیه آب:
توزیع آب:در کارخانه های تصفیه فاضلاب و کارخانه های آب استفاده می شود، جهت جریان آب را برای تغییر بین مراحل مختلف تصفیه کنترل می کند.
سیستم های تصفیه:در سیستم های تصفیه و تصفیه، از شیرهای توپ سه طرفه می توان برای تغییر وضعیت کار فیلترهای مختلف استفاده کرد.
صنعت مواد غذایی و نوشیدنی:
دستکاری مایعات:در خطوط تولید نوشیدنی و پردازش مواد غذایی استفاده می شود، توزیع، مخلوط کردن و تغییر جهت جریان مایعات.
تمیز کردن و ضد عفونی کردن:در سیستم های CIP (Clean-In-Place) ، دریچه های توپ سه طرفه به تغییر جریان مایعات تمیز کننده و ضد عفونی کننده کمک می کنند.
صنعت داروسازی:
فرایندهای تولید:در تولید دارویی برای مدیریت جهت و مخلوط کردن داروهای مایع استفاده می شود، اطمینان از دقت و شرایط بهداشتی فرآیند تولید.
تجهیزات آزمایشگاهی:در آزمایشگاه ها برای توزیع و استفاده از نمونه های مایع استفاده می شود.
سیستم های HVAC (گرما، تهویه و تهویه مطبوع):
سیستم های خنک کننده و گرمایشی:در سیستم های تهویه مطبوع مرکزی، دریچه های توپ سه طرفه برای تغییر جهت جریان آب خنک کننده و آب گرم کننده استفاده می شوند و دمای سیستم را تنظیم می کنند.
مدیریت انرژی:با تغییر جهت جریان، آنها بهره وری استفاده از انرژی را بهینه می کنند و هزینه های عملیاتی را کاهش می دهند.
