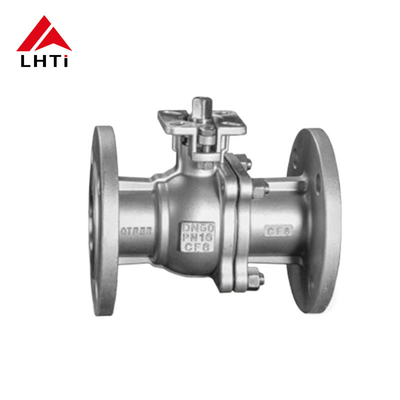

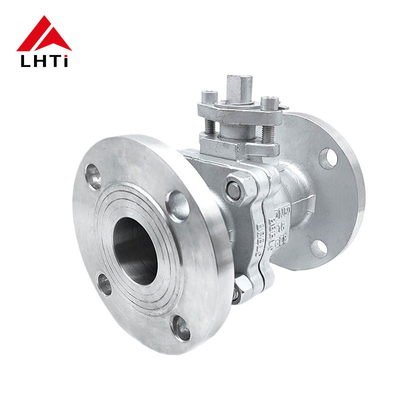

فشار بالا DN10 DN15 تیتانیوم دو قطعه شیر توپ TA1 TA2 TA10 شیر توپ برای آب

معرفی محصول:

دریچه های توپی از مواد خاصشامل انواع مختلفی از جمله دریچه های دو طرفه، سه طرفه و چهار طرفه است.این دریچه ها در هر دو نرم مهر و بسته بندی سخت مهر و در طراحی شناور و trunnion نصب موجود استمواد مورد استفاده برای این شیرهای توپی به دلیل عملکرد استثنایی آنها در محیط های سخت انتخاب شده و شامل تیتانیوم، نیکل، زرکونیوم، هستلوئی، مونل، اینکونل،فولاد ضد زنگ دوگانه، 904L ، آلیاژ 20 و فولاد C4 ، از جمله. این مواد با عملکرد بالا تضمین می کنند که شیرها مقاومت خوردگی عالی ، قدرت مکانیکی ،و قابلیت اطمینان در طیف گسترده ای از کاربردهای صنعتی.

درجه های شیر توپ تیتانیوم:

دریچه های تیتانیومیشناخته شده برای مقاومت و قدرت خوردگی عالی خود، به طور گسترده ای در محیط های مختلف مورد نیاز، از جمله زمینه های شیمیایی، نفت، داروسازی و مهندسی دریایی استفاده می شود:

TA1 (Gr1)تيتانيوم خالص، بهترين انعطاف پذيري و سختي را ارائه مي دهد، آسان به شکل و جوش.

TA2 (Gr2)تیتانیوم خالص، با عملکرد کلی خوب از جمله مقاومت خوب در برابر خوردگی و قدرت متوسط، آسان برای شکل گیری و جوش.

TA9 (Gr7)-عمدتاً تیتانیوم با اضافه کردن 0.12-0.25٪ پالادیوم (Pd) ، مقاومت آن را در برابر خوردگی به طور قابل توجهی افزایش می دهد ، به ویژه در محیط های کاهش دهنده.

TA10 (Gr12)-آلیاژ تیتانیوم حاوی مقادیر کمی از مولیبدنوم (Mo) و نیکل (Ni) ، ارائه قدرت بهتر و مقاومت گرما نسبت به تیتانیوم خالص در حالی که مقاومت خوب در برابر خوردگی را حفظ می کند.

TC4 (Gr5)-آلیاژ تیتانیوم که عمدتا از تیتانیوم با اضافه کردن ۶٪ آلومینیوم (Al) و ۴٪ وانادیوم (V) تشکیل شده است، دارای قدرت و سختی بسیار بالا، مقاومت خوب در برابر خوردگی و تراکم کم است.

ابعاد رو به رو برای شیر توپ:

انواع مختلف دریچه های توپ در برنامه های کاربردی:

1. دریچه های توپ شناور دو قطعه ای

• طراحی پایه: ANSI/ASME B16.34، مطابق با API 6D است
• بازرسی و آزمایش: API 598
• ابعاد فلنج: ANSI/ASME B16.5 (1/2 ′′ - 10 ′′)
• صورت به صورت: ANSI/ASME B16.10
• حفاظت از آتش: API 607/BS 6755

2. دریچه های 3 قطعه ی توپ - API 6A

• طراحی پایه: API 6A
• بازرسی و آزمایش: API 6A
• ابعاد فلنج: API 6A
• چهره به چهره: API 6A
• حفاظت از آتش: API 607/BS 6755

3. 3 قطعه والوهای توپ trunnion - ساخت بدن API 6D بولت شده و جوش خورده

• طراحی اساسی: API 6D
• بازرسی و آزمایش: API 6D
• ابعاد فلنج:
  • 1 - 24: ANSI/ASME B16.5
  • 26 ′′ و بالاتر: ANSI/ASME B16.47
• چهره به چهره:
  • فلانژ: ANSI/ASME B16.10
  • قطب عقب: ANSI/ASME B16.25
• حفاظت از آتش: API 607/BS 6755

ویژگی های طراحی محصول:

• مقاومت بسیار عالی در برابر خوردگی: دریچه های توپی تیتانیوممقاومت خارق العاده ای نسبت به خوردگی دارند، که به آنها اجازه می دهد تا برای مدت طولانی در محیط هایی که حاوی اسید های قوی، قلیات قوی و سایر رسانه های خوردنی هستند، کار کنند.این باعث می شود که دریچه های توپ تیتانیوم انتخاب ایده آل برای رسیدگی به رسانه های خوردنی باشند، در نتیجه طول عمر سیستم را افزایش می دهد.

• خواص مکانیکی برتر: دریچه های توپ تیتانیومدارای قدرت و سختی خوبی هستند، با استفاده از دریچه های توپ آلیاژ تیتانیوم که با حرارت درمان شده اند، قدرت بالایی را به دست می آورند. این باعث می شود که دریچه های توپ تیتانیوم به فشارها و دماهای بالاتر مقاومت کنند.که آنها را برای شرایط مختلف کار مناسب می کند.

• سبک وزن و قدرت بالا:در مقایسه با مواد فلزی دیگر،دریچه های توپی تیتانیومدارای تراکم کمتری هستند که باعث می شود وزن آنها کم و نصب و نگهداری آنها آسان تر باشد. در عین حال، قدرت بالا آنها اجازه می دهد تا طیف گسترده ای از فشار های کاری را داشته باشند.پاسخگویی به نیازهای مهندسی متنوع.

• عملکرد بسیار عالی مهر و موم: دریچه های توپ تیتانیوماستفاده از سازه های مهر و موم برای جلوگیری موثر از نشت متوسط، اطمینان از ایمنی و قابلیت اطمینان سیستم. منطقه تماس بین توپ و حلقه مهر و موم نسبتا کوچک است،در نتیجه عملکرد بسیار عالی مهر و موم.

• عملکرد انعطاف پذیر: دریچه های توپ تیتانیوماز مکانیسم توپ چرخشی برای تغییر استفاده می کند، کار را ساده و انعطاف پذیر می کند. چرخش توپ امکان باز و بسته شدن سریع جریان مایع را فراهم می کند و حداقل نیروی عملیاتی را نیاز دارد.طراحی توپ اطمینان از عملکرد صاف و بدون لرزش دریچه در طول باز کردن و بسته شدن فرآیندهای.

• کاربرد گسترده: دریچه های توپ تیتانیوممی تواند در شرایط و رسانه های مختلف از جمله زمینه های شیمیایی، نفتی، داروسازی و مهندسی دریایی مورد استفاده قرار گیرد.مقاومت عالی آنها در برابر خوردگی و خواص مکانیکی اجازه می دهد تا شیرهای توپ تیتانیوم نیازهای مختلف صنعتی را برآورده کنند.

کاربرد دریچه های توپی تیتانیوم:

دریچه های تیتانیومیدارای طیف گسترده ای از کاربردهای مختلف در زمینه های صنعتی هستند که عمدتاً شامل جنبه های زیر است:

صنایع شیمیایی:به خاطر مقاومت خارش عالی مواد تیتانیوم،دریچه های توپی تیتانیوممعمولاً در فرآیندهای تولید شیمیایی که شامل دست زدن به رسانه های خوردنی مانند محلول های اسیدی و قلیایی و اکسیدها هستند استفاده می شوند.

صنعت نفت و گاز طبیعی: شیر توپ تیتانیومنقش مهمی در استخراج، حمل و نقل و پردازش نفت و گاز طبیعی دارند. آنها برای کنترل جریان و فشار مایعات استفاده می شوند.اطمینان از عملکرد ایمن و پایدار سیستم.

مهندسی دریایی: دریچه های تیتانیومیمقاومت خوب در برابر خوردگی آب دریا دارند، که باعث می شود آنها به طور گسترده ای در کاربردهای مهندسی دریایی مانند سیستم های کنترل مایعات در خط لوله های زیر دریایی و سیستم های دریایی استفاده شوند.

حوزه هوافضا: دریچه های تیتانیومیبه طور گسترده ای در سیستم های هیدرولیکی هوافضا، سیستم های سوخت و غیره استفاده می شود، به دلیل ویژگی های سبک وزن و قدرت بالا که نیازهای هواپیما را برآورده می کند.

صنایع غذایی و دارویی:از آنجایی که مواد تیتانیوم غیر سمی هستند و مواد غذایی یا داروها را آلوده نمی کنند،دریچه های توپی تیتانیوماغلب در سیستم های کنترل مایعات در صنایع فرآوری مواد غذایی و دارویی استفاده می شود.
