برجسته کردن:
دریچه توپ تیتانیومی جریان اسید استیک,دریچه توپ تیتانیوم کلاس 300,دریچه توپ تیتانیومی با اتصال به طرف فلج
, Class 300 Titanium Ball Valve
, Flanged End Connection Titanium Ball Valve

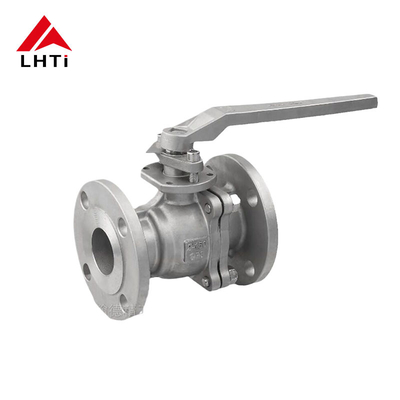

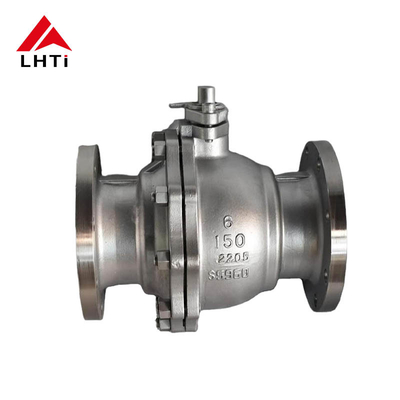

2 قطعه شیر توپ شناور تیتانیوم Ti Gr1 Gr2 Gr3 ANSI کلاس 150 کلاس 300 اتصال انتهای فلنج برای جریان اسید استیک
2 قطعه شیر توپ شناور تیتانیوم Ti TA1 TA2 ANSI کلاس 150 کلاس 300 اتصال انتهای فلنج برای جریان اسید استیک
معرفی محصول:
یک شیر توپیک نوع دریچه است که جریان مایع را با چرخش یک توپ کروی با یک سوراخ از طریق مرکز آن کنترل می کند.دریچه توپ به طور گسترده ای در سیستم های مختلف لوله کشی صنعتی مانند نفت استفاده می شود.، گاز طبیعی، مواد شیمیایی، تولید برق و تصفیه آب. ویژگی های اصلی شامل عملکرد سریع 90 درجه باز / نزدیک، مهر و موم قابل اعتماد حتی تحت فشار و دمای بالا،دوام به دلیل انتخاب مواد برای توپ و مهر، مقاومت مایع حداقل به خصوص در طرح های سوراخ کامل، و گزینه های اتصال متعدد مانند اتصال فلنج، رشته و جوش. شیرهای توپ در سراسر تولید صنعتی استفاده می شود،خدمات شهری مانند آب و سیستم های تهویه مطبوع، و سیستم های کنترل خودکار هنگامی که با محرک های الکتریکی یا پنوماتیک جفت می شوند. آنها را می توان بر اساس ساختار (به عنوان مثال، دریچه های شناور، نصب شده بر روی ترنیون و صندلی انعطاف پذیر) طبقه بندی کرد.نوع حفره (فول حفره و کاهش حفره)مواد از فولاد ضد زنگ و فولاد کربن گرفته تا آلیاژ مس و تیتانیوم که با توجه به شرایط عملیاتی خاص و رسانه ها انتخاب می شوند.,دریچه های توپ نقش مهمی در افزایش بهره وری سیستم و تضمین عملکرد قابل اعتماد و ایمن در کاربردهای مدرن صنعتی و غیرنظامی دارند.
یک شیر توپ تیتانیومی شناوریک نوع از دریچه توپ است که در آن توپ ثابت نیست، بلکه در عوض اجازه می دهد که در بدن دریچه شناور شود. این طراحی به توپ اجازه می دهد تا تحت فشار محیط کمی حرکت کند،فشار بر روی سطح مهر و موم در انتهای خروجی برای اطمینان از مهر و موم محکم.
ویژگی های اصلی دریچه های شناور تیتانیوم:
مقاومت کم جریان:این دریچه ها مقاومت مایع حداقل را ارائه می دهند و آنها را به یکی از موثرترین انواع دریچه ها از نظر دینامیک جریان تبدیل می کنند. حتی نسخه های سوراخ کاهش یافته نیز مقاومت بسیار پایین دارند.
عملیات سریع و آسان:شیر را می توان به طور کامل باز یا بسته با چرخش 90 درجه ساده دستگیره یا محرک، که امکان کار سریع و مستقیم را فراهم می کند.
عملکرد بسیار عالی مهر و موم:صندلی شیر ، که به طور معمول از مواد لاستیکی مانند PTFE (پلیترافلوروائوتلین) ساخته شده است ، مهر و موم قابل اعتماد را تضمین می کند. اثربخشی مهر و موم با افزایش فشار متوسط بهبود می یابد.
اتوماسیون و کنترل از راه دور: دریچه های توپ تیتانیوم شناورمی تواند مجهز به دستگاه های مختلف حرکتی مانند محرک های الکتریکی، پنوماتیک یا هیدرولیک باشد که امکان کنترل خودکار و از راه دور را فراهم می کند.
عبور صاف:عبور داخلی شیر صاف و بدون مانع است، که احتمال رسوب متوسط را کاهش می دهد و عملیات تمیز کردن مانند خرگوش را تسهیل می کند.
مشخصات محصول:
| مشخصات فنی محصول: |
| درجه فشار: |
PN1.6-10.0Mpa کلاس150-600Lb |
| قطر اسمی: |
DN15-DN250 1/2"-10" |
| حالت درایو: |
دستگير، ورم گير، پنوماتيک، هیدروليک، الکتريکي |
| جسد، بنت: |
TA1,TA2,TA10,Gr2,Gr3 |
| توپ: |
TA1,TA2,TA10,Gr2,Gr3 |
| ساقه: |
TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5 |
| حلقه مهر و موم |
PTFE،RPTFE،PPL،PEEK |
| مدل دریچه توپ تیتانیوم: |
Q41F- 16Ti,Q41F-25Ti,Q41F-40Ti,Q41F-64Ti,Q41F-100Ti,Q41F-150Lb ((Ti),Q41F- 300Lb ((Ti),Q41F-600Lb ((Ti),Q41F-16A,Q41F-25A,Q41F-40A,Q41F-64A,Q41F-100A,Q41F-150Lb ((A),Q41F-300Lb ((A),Q41F-600Lb ((A),Q341F-16Ti,Q341F-25TiQ341F- 40Ti,Q341F-64Ti,Q341F-100Ti,Q341F-150Lb ((Ti),Q341F-300Lb ((Ti),Q341F-600Lb ((Ti),Q341F-16A,Q341F-25A,Q341F-40A,Q341F-64A,Q341F-100A,Q341F-150Lb ((A),Q341F-300Lb ((A),Q341F-600Lb ((A) |
| استانداردهای طراحی: |
GB/T12237,API6D,ASME B16.34 |
| ابعاد چهره به چهره: |
GB/T12221,API6D,ASME B16.10 |
| اتصال فلنج: |
HG,GB,JB,API,ANSI,ISO,BS,DIN,NF,JIS |
| استانداردهای آزمایش: |
JB/T9092,GB/T13927,API6D,API598 |
مواد مختلف دریچه های توپ:
دریچه های توپی از مواد خاصمی تواند با استفاده از انواع مواد خاص برای پاسخگویی به الزامات رسانه های مختلف و شرایط عملیاتی در محیط های کاربردی مختلف تولید شود.
تيتانيومبا مقاومت در برابر خوردگی بالا و وزن سبک، مناسب برای مهندسی دریایی و صنعت شیمیایی.
نیکل...با مقاومت خوب در برابر اکسیداسیون و خوردگی، مناسب برای محیط های با دمای بالا و بسیار خوردگی است.
زرکونیوم- مقاومت بسیار عالی در برابر خوردگی، مناسب برای محیط های اسیدی با دمای بالا.
استيلويقدرت بالا و مقاومت در برابر خوردگی، مناسب برای محیط های پردازش شیمیایی است.
مونلمقاومت خوب در برابر خوردگی و خواص مکانیکی، مناسب برای آب دریا و رسانه های شیمیایی.
انکونلآلیاژ با دمای بالا با مقاومت عالی در دمای بالا و مقاومت اکسیداسیون.
فولاد ضد زنگ دوپلیکسترکیبی از مزایا از فولاد ضد زنگ austenitic و ferritic، با قدرت بالا و مقاومت در برابر خوردگی.
904L-فولاد ضد زنگ آستنیتیک با کربن بسیار پایین، با مقاومت بسیار عالی در برابر خوردگی، به ویژه در محیط های قوی اسیدی.
آلیاژ 20-طراحی شده برای مقاومت در برابر خوردگی اسید سولفوریک، مناسب برای صنایع شیمیایی و دارویی.
آلیاژ C-4-با مقاومت و قدرت بسیار عالی در برابر خوردگی، مناسب برای محیط های خوردگی شدید است.
روش های اتصال متداول دریچه های توپ تیتانیوم:
اتصال فلنج:اتصال فلنج یکی از رایج ترین روش ها است که برای سیستم های لوله کشی متوسط تا فشار بالا مناسب است.فراهم کردن مهر و موم خوب و قابلیت اطمینان، و همچنین جدا کردن و نگهداری آسان.
اتصال رشته ای:اتصال رشته ای برای قطر کوچک، سیستم های لوله کشی با فشار پایین مناسب است. انواع رشته های رایج شامل رشته های داخلی (NPT، BSP) و رشته های خارجی است.این روش ساده و آسان است اما برای جدا کردن مکرر مناسب نیست.
اتصال جوشکاری:اتصال جوش داده شده می تواند یا جوش داده شده یا جوش داده شده باشد، مناسب برای سیستم های لوله کشی با دمای بالا، فشار بالا و رسانه های خوردنی است. اتصال جوش داده شده یک اتصال دائمی را فراهم می کند،تضمین عدم نشت، که معمولاً در کاربردهایی که نیاز به محکم شدن و ثبات بسیار بالایی دارند استفاده می شود.
پيوند هاي سريع:اتصال سریع امکان مونتاژ و جدا کردن سریع را فراهم می کند، مناسب برای برنامه هایی است که نیاز به نصب و جدا کردن مکرر دارند.این روش راحت و سریع است اما به طور معمول برای سیستم های فشار پایین استفاده می شود.
اتصال کلیمپ:اتصال کلیمپ از کلیمپ برای اتصال شیر به لوله استفاده می کند، مناسب برای سیستم هایی با الزامات بهداشتی بالا، مانند در صنایع غذایی و دارویی.اتصال کلیمپ ها بدون استفاده از ابزار خاص آسان است.
اتصال سوکت:اتصال سوکت شامل قرار دادن لوله در انتهای سوکت شیر و ایمن کردن آن با جوش یا اتصال است که برای سیستم های لوله کشی قطر کوچک مناسب است.این روش مهر و موم خوب و قدرت مکانیکی را فراهم می کند.
کاربردهای شیر توپ تیتانیوم:
دریچه های تیتانیومیبه دلیل مقاومت بسیار عالی در برابر خوردگی، قدرت بالا و تراکم کم در صنایع مختلف به طور گسترده ای استفاده می شود:
صنعت شیمی: دریچه های تیتانیومیمعمولاً برای رسیدگی به اسیدهای قوی، قلیات و سایر مواد شیمیایی بسیار خوردنی استفاده می شود و عملکرد پایدار طولانی مدت را در محیط های خشن تضمین می کند. آنها در تجهیزات شیمیایی، راکتورها،مخازن ذخیره، و سیستم های لوله کشی.
صنعت نفت و گاز: دریچه های تیتانیومیدر پلتفرم های نفتی دریایی و تجهیزات استخراج و پردازش میدان نفتی در خشکی برای مقاومت در برابر خوردگی آب دریا و گاز سولفید هیدروژن استفاده می شود. آنها برای استفاده در خط لوله های نفتی مناسب هستند،تاسیسات مایع سازی گاز طبیعیو پالایشگاه ها
صنعت داروسازی و مواد غذایی:مواد تیتانیوم با استانداردهای بهداشتی مطابقت دارد و مقاومت قوی آن در برابر خوردگی باعث جلوگیری از واکنش با داروها یا مواد غذایی می شود و به طور گسترده ای در تجهیزات داروسازی و پردازش مواد غذایی استفاده می شود.آنها معمولا در سیستم های آب تصفیه شده استفاده می شوند، راکتورها و مخلوط کن ها
مهندسی دریایی:با توجه به مقاومت عالی آن در برابر خوردگی آب دریا، دریچه های توپ تیتانیوم در سازه های دریایی، تجهیزات ترشح آب دریا و خط لوله های زیر دریایی استفاده می شود.
صنعت برق: دریچه های توپ تیتانیوماستفاده می شود در نیروگاه های برق برای رسیدگی به بخار با دمای بالا، فشار بالا و آب خنک کننده خوردنی. آنها عمدتا در نیروگاه های هسته ای، نیروگاه های حرارتی و تجهیزات تولید مشترک استفاده می شوند.
