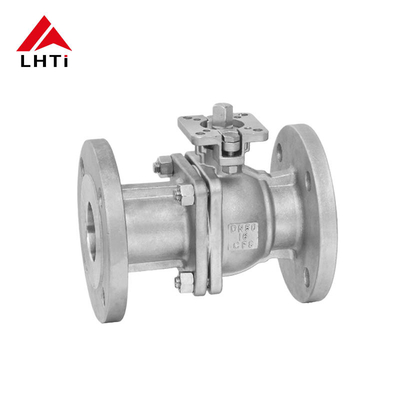

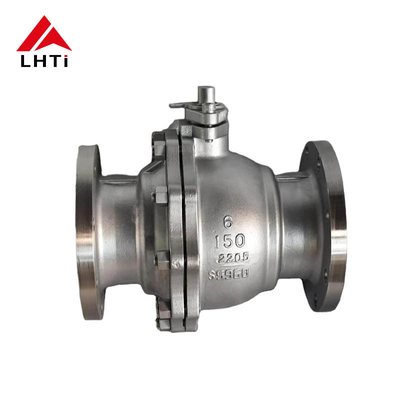

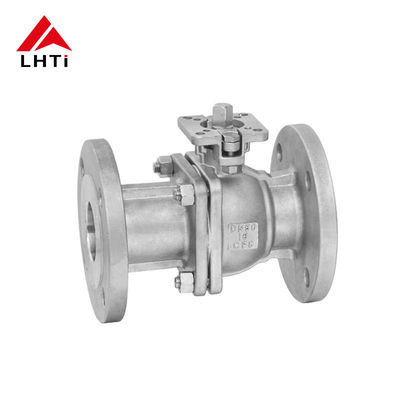

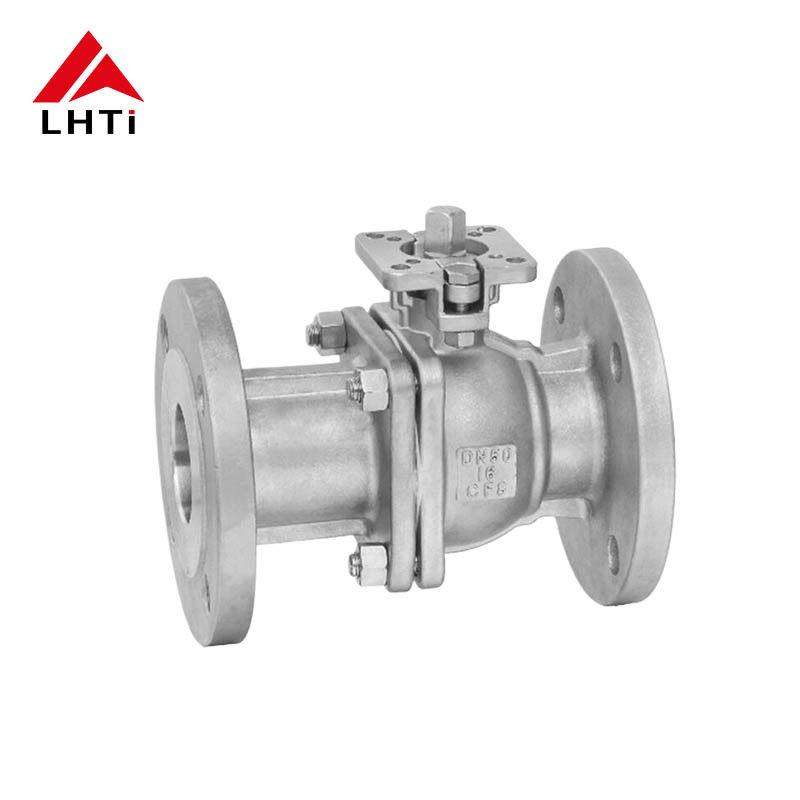

دریچه های توپ شناور از فولاد ضد زنگ تیتانیوم برای جریان اسید استیک دریچه های توپ دو قطعه 150 پوند
دریچه های توپ شناور از فولاد ضد زنگ تیتانیوم برای جریان اسید استیک دریچه های توپ دو قطعه 150 پوند
معرفی محصول:
دریچه های توپی از مواد خاصشامل انواع مختلفی از جمله دریچه های دو طرفه، سه طرفه و چهار طرفه است.این دریچه ها در هر دو نرم مهر و بسته بندی سخت مهر و در طراحی شناور و trunnion نصب موجود استمواد مورد استفاده برای این شیرهای توپی به دلیل عملکرد استثنایی آنها در محیط های سخت انتخاب شده و شامل تیتانیوم، نیکل، زرکونیوم، هستلوئی، مونل، اینکونل،فولاد ضد زنگ دوگانه، 904L ، آلیاژ 20 و فولاد C4 ، از جمله. این مواد با عملکرد بالا تضمین می کنند که شیرها مقاومت خوردگی عالی ، قدرت مکانیکی ،و قابلیت اطمینان در طیف گسترده ای از کاربردهای صنعتی.
دریچه های توپ شناوریک نوع دریچه ربع دور است که از یک توپ شناور برای کنترل جریان از طریق آن استفاده می کند. آنها معمولا در صنایع مختلف از جمله پردازش شیمیایی استفاده می شوند،در صورتی که کنترل دقیق و قابلیت اطمینان ضروری باشد:
-
سازگاری مواد: اطمینان حاصل کنید که شیر از مواد سازگار با اسید استیک ساخته شده است تا از خوردگی جلوگیری شود و عملکرد را در طول زمان حفظ کند.
-
طراحی دریچه: دریچه های توپ شناور برای کاربردهای متوسط تا فشار بالا مناسب هستند. طراحی توپ شناور امکان مهر و موم محکم را فراهم می کند و خطر نشت را کاهش می دهد.
-
فشار و درجه حرارت: برای اطمینان از عملکرد ایمن و کارآمد، بررسی کنید که شیر با فشار و درجه حرارت مورد نیاز در برنامه خاص شما مطابقت دارد.
-
نگهداری و دوام: تیتانیوم مواد ماندگار است اما ممکن است نیاز به روش های نگهداری خاص داشته باشد. اطمینان حاصل کنید که طراحی شیر اجازه نگهداری و بازرسی آسان را می دهد.
| ابعاد دریچه های توپ دو قطعه، 150 پوند |
|
اندازه
|
d
|
D1
|
D2
|
D
|
L
|
ب
|
n-φd1
|
Ra
|
Rb
|
A
|
ب
|
KXK
|
H
|
V
|
|
نصف اینچ
|
35
|
35
|
60.5
|
89
|
108
|
10.5
|
4-φ16
|
3
|
3
|
36
|
42
|
9
|
80
|
140
|
|
3/4"
|
43
|
43
|
70
|
98
|
117
|
10.5
|
4-φ16
|
3
|
3
|
36
|
42
|
9
|
85
|
140
|
|
1"
|
51
|
51
|
79.5
|
108
|
127
|
10.5
|
4-φ16
|
3
|
3.5
|
42
|
50
|
11
|
93
|
165
|
|
1-1/4"
|
64
|
64
|
89
|
115
|
140
|
11.2
|
4-φ16
|
3
|
3.5
|
42
|
50
|
11
|
104
|
165
|
|
1-1/2"
|
73
|
73
|
98.5
|
125
|
165
|
12.7
|
4-φ16
|
3.5
|
4.5
|
50
|
70
|
14
|
115
|
195
|
|
2 "
|
92
|
92
|
120.5
|
150
|
178
|
14.3
|
4-φ16
|
3.5
|
4.5
|
50
|
70
|
14
|
125
|
195
|
|
۲/۲ اینچ
|
105
|
105
|
139.5
|
178
|
190
|
15.9
|
4-φ16
|
4.5
|
5.5
|
70
|
102
|
17
|
145
|
260
|
|
3 سانتی متر
|
127
|
127
|
152.5
|
190
|
203
|
17.5
|
4-φ16
|
4.5
|
5.5
|
70
|
102
|
17
|
152
|
260
|
|
4"
|
157
|
157
|
190.5
|
229
|
229
|
22.3
|
8-φ19
|
4.5
|
5.5
|
70
|
102
|
17
|
180
|
300
|
|
5"
|
186
|
186
|
216
|
254
|
356
|
22.3
|
8-φ19
|
5.5
|
6.5
|
102
|
125
|
22
|
210
|
600
|
|
6"
|
216
|
216
|
241.5
|
279
|
394
|
23.9
|
8-φ19
|
5.5
|
6.5
|
102
|
125
|
27
|
225
|
600
|
|
25.4mm = 1"
|
ویژگی های شیر توپ تیتانیوم:
توپ يکدریچه توپ تیتانیومتحت عمل فشار متوسط، توپ می تواند جابجایی خاصی ایجاد کند و به شدت در سطح مهر و موم انتهای خروجی فشار دهد تا مهر و موم انتهای خروجی را تضمین کند.مزیت اصلی استاندارد آمریکاییدریچه توپ تیتانیوماین است که از ثبات عالی و توانایی خودپسیفاسیون فیلم اکسید تشکیل شده بر روی فلز تیتانیوم در محیط های بسیار خوردنی استفاده می کند.اجازه می دهد تا آن را به مقاومت در برابر خوردگی شدید در شرایط سخت مختلف کار.
مقاومت کم جریان:دریچه های توپ در میان تمام انواع دریچه ها مقاومت مایع نسبتاً پایین دارند. حتی برای دریچه های توپ با سوراخ کاهش یافته ، مقاومت مایع بسیار کوچک است.
عملکرد مهر و موم خوب:عملکرد مهر و موم از American Standard دریچه های توپ تیتانیوم عالی است. صندلی دریچه ( حلقه مهر و موم) به طور کلی از مواد لاستیکی مانند PTFE (polytetrafluoroethylene) ،که باعث می شود که بسته شدن آن آسان باشد.علاوه بر این، نیروی مهر و موم شیر توپ با فشار محیط افزایش می یابد.
مهر و موم قابل اعتماد ساقه:ساقه یک شیر توپ فقط در طول عملیات باز و بسته شدن 90 درجه می چرخد، بنابراین مهر بسته بندی ساقه به راحتی آسیب نمی بیند.نیروی مهر و موم مهر و موم معکوس ساقه با فشار محیط افزایش می یابد.
مشخصات فنی محصول:
| مشخصات فنی محصول: |
| درجه فشار: |
کلاس 150-600 پوند |
| قطر اسمی: |
نصف اینچ - 10 اینچ |
| حالت درایو: |
دستگیره، کرم گیر، پنوماتیک، هیدرولیک، الکتریکی |
| جسد، بنت: |
TA1,TA2,TA10,Gr2,Gr3 |
| توپ: |
TA1,TA2,TA10,Gr2,Gr3 |
| ساقه: |
TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5 |
| حلقه مهر و موم |
PTFE،RPTFE،PPL،PEEK |
| مدل American Standard Titanium Ball Valve: |
Q41F- 150Lb ((Ti),Q41F-300Lb ((Ti),Q41F-600Lb ((Ti),Q341F-150Lb ((Ti),Q341F-300Lb ((Ti),Q341F-600Lb ((Ti),Q341F-150Lb ((A),Q341F-300Lb ((A),Q341F-600Lb ((A) |
| استانداردهای طراحی: |
GB/T12237,API6D,ASME B16.34 |
| ابعاد چهره به چهره: |
GB/T12221,API6D,ASME B16.10 |
| اتصال فلنج: |
HG,GB,JB,API,ANSI,ISO,BS,DIN,NF,JIS |
| استانداردهای آزمایش: |
JB/T9092,GB/T13927,API6D,API598 |
نکات نصب و نگهداری:
موازی مناسب را تضمین کنید:در طول نصب، اطمینان حاصل کنید که تمام پورت ها به درستی تنظیم شده اند تا از نشت جلوگیری شود و کنترل جریان کارآمد تضمین شود.
از مهر و موم های سازگار استفاده کنیدبسته به کاربرد، مهر و موم هایی را انتخاب کنید که با مایعات دستکاری شده و محیط عملیاتی سازگار باشند.
بازرسي منظم:بررسی های دوره ای برای پیدا کردن علائم فرسایش یا آسیب می تواند به حفظ عملکرد مطلوب و افزایش عمر شیر کمک کند.
پاکسازی:در کاربردهای مانند داروسازی و پردازش مواد غذایی، اطمینان حاصل کنید که شیر به طور منظم تمیز می شود تا استانداردهای بهداشت را حفظ کند.
کاربردهای رایج شیر توپ تیتانیوم:
دریچه های تیتانیومیبه دلیل مقاومت بسیار عالی در برابر خوردگی، قدرت بالا و تراکم کم در صنایع مختلف به طور گسترده ای استفاده می شود:
صنعت شیمی: دریچه های تیتانیومیمعمولاً برای رسیدگی به اسیدهای قوی، قلیات و سایر مواد شیمیایی بسیار خوردنی استفاده می شود و عملکرد پایدار طولانی مدت را در محیط های خشن تضمین می کند. آنها در تجهیزات شیمیایی، راکتورها،مخازن ذخیره، و سیستم های لوله کشی.
صنعت نفت و گاز: دریچه های تیتانیومیدر سیستم عامل های نفتی دریایی و تجهیزات استخراج و پردازش میدان نفتی در خشکی برای مقاومت در برابر خوردگی آب دریا و گاز سولفید هیدروژن استفاده می شود. آنها برای استفاده در خط لوله های نفتی مناسب هستند،تاسیسات مایع سازی گاز طبیعیو پالایشگاه ها
صنعت داروسازی و مواد غذایی:مواد تیتانیوم با استانداردهای بهداشتی مطابقت دارد و مقاومت قوی آن در برابر خوردگی باعث جلوگیری از واکنش با داروها یا مواد غذایی می شود و به طور گسترده ای در تجهیزات داروسازی و پردازش مواد غذایی استفاده می شود.آنها معمولا در سیستم های آب تصفیه شده استفاده می شوند، راکتورها و مخلوط کن ها
مهندسی دریایی:با توجه به مقاومت عالی آن در برابر خوردگی آب دریا، دریچه های توپ تیتانیوم در سازه های دریایی، تجهیزات ترشح آب دریا و خط لوله های زیر دریایی استفاده می شود.
صنعت برق:
دریچه های توپی تیتانیوماستفاده می شود در نیروگاه های برق برای رسیدگی به بخار با دمای بالا، فشار بالا و آب خنک کننده خوردنی. آنها عمدتا در نیروگاه های هسته ای، نیروگاه های حرارتی و تجهیزات تولید مشترک استفاده می شوند.
