جزئیات محصولات

Created with Pixso. خونه Created with Pixso. محصولات Created with Pixso.
دریچه توپ تیتانیوم
Created with Pixso.

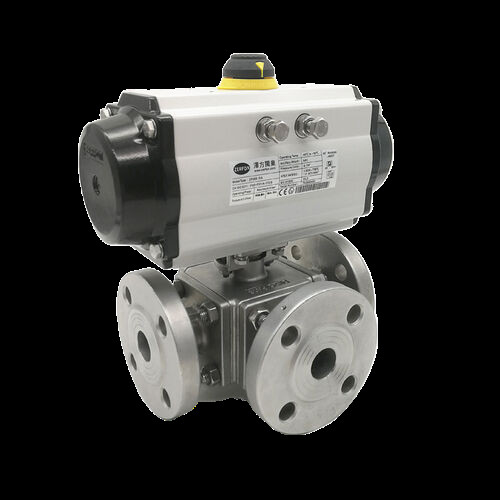

کنترل دقیق شیر توپ تیتانیوم پنوماتیک سه راه طراحی فلنج برای صنعتی

کنترل دقیق شیر توپ تیتانیوم پنوماتیک سه راه طراحی فلنج برای صنعتی

نام تجاری: LHTi
شماره مدل: شیر توپی تیتانیوم Gr1 Gr2
مقدار تولیدی: 1
قیمت: قابل مذاکره
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union
توانایی عرضه: 5000 عدد در ماه
اطلاعات دقیق
محل منبع:
بائوجی شانشی چین
گواهی:
ISO9001,CE,etc
نوع توپ:
بندر کامل، بندر کاهش یافته
کاهش فشار حفره:
آره
محدوده دما:
-29°C تا 538°C
استاندارد تست:
API 598، API 6D
نوع بدن:
2-تکه، 3-تکه
دمای کاری:
150°-425°
نوع مته:
حفره کامل، حفره کاهش یافته
طراحی ضد الکتریسیته ساکن:
API 608
درمان سطح:
آینه روشن
دما:
-196°C تا 350°C (320°F تا 662°F)
سطح:
درخشش فلزی
استاندارد:
GB/T12237、API6D、ASME B16.34
پایان دادن به اتصالات:
فلنج دار، رزوه دار، جوش سوکت، جوش لب به لب
نوع محرک:
دستی، پنوماتیک، برقی
ایمن آتش نشانی:
API 607، ISO 10497
جزئیات بسته بندی:
کیس پلائیوود یا پالت، یا به عنوان هر مورد نیاز خود را
قابلیت ارائه:
5000 عدد در ماه
برجسته کردن:

دریچه توپ تیتانیوم صنعتی,دریچه توپ تیتانیومی کنترل دقیق,دریچه توپ تیتانیومی پنوماتیک سه راه

,

Precision Control Titanium Ball Valve

,

Pneumatic Three-Way Titanium Ball Valve

توضیحات محصول

دریچه های تیتانیوم الکتریکی V-Port Ball: Gr1 و Gr2, 8-Inch, کلاس 150, DN 15-250 برای تامین آب



معرفی محصول:

دریچه فلج بال پنوماتیک از یک توپ کروی با یک سوراخ مرکزی برای کنترل جریان مایعات از طریق طراحی سه پورت استفاده می کند.ساخت و ساز محکم، و قابلیت های کنترل دقیق، این شیر به طور گسترده ای در کاربردهای صنعتی، از جمله بخش های نفت و گاز، مواد شیمیایی، تولید برق و تصفیه آب استفاده می شود. ویژگی های اصلی شامل:

  • عملکرد پنوماتیک:با استفاده از هوا فشرده برای حرکت سریع و کارآمد شیر.
  • عملکرد سه طرفه:اجازه تغییر جریان یا مخلوط بین سه بندر مختلف را می دهد.
  • رابط هاي فلانج:یک رابط امن و قابل اعتماد با خط لوله را تضمین می کند، مناسب برای کاربردهای فشار بالا.
  • مهر و موم استثنایی:مهر و موم موثر حتی در شرایط سخت، جلوگیری از نشت.
  • دوام:ساخته شده از مواد با کیفیت بالا برای مقاومت در محیط های خشن و اطمینان از عملکرد طولانی مدت.

دریچه ی فلج بال پنوماتیک در کاربردهایی که نیاز به کنترل دقیق مایعات و پاسخ سریع دارند، مانند سیستم های کنترل خودکار، بسیار مهم است.از جمله تغییر مسیر جریان و مخلوط کردن، و با محرک های پنوماتیک برای اتوماسیون سازگار است. این شیر را می توان بر اساس ساختار، نوع سوراخ و روش های اتصال آن دسته بندی کرد.به عنوان یک جزء ضروری برای بهینه سازی بهره وری سیستم و اطمینان از عملکرد قابل اعتماد در هر دو برنامه های کاربردی صنعتی و کاربردی.

ویژگی های اصلی دریچه های توپ:

  • حداقل مقاومت مایع:ضریب مقاومت معادل قطعات لوله با همان طول است.

  • ساختار ساده، اندازه کامپکت، وزن سبک:دریچه های توپ برای راحتی طراحی شده اند، هم فشرده و هم سبک هستند.

  • مهر و موم قابل اعتماد:دریچه های توپ معمولاً از مواد پلاستیکی برای مهر و موم سطوح استفاده می کنند، عملکرد مهر و موم عالی و مناسب برای سیستم های خلاء را ارائه می دهند.

  • کار آسان:چرخش 90 درجه کافی است تا دریچه به طور کامل باز یا بسته شود و کنترل از راه دور کارآمد را فراهم کند.

  • نگهداری راحت:طراحی ساده و حلقه های مهر و موم قابل جدا کردن آسان جدا کردن و تعویض را آسان می کند.

  • عایق بندی سطوح مهر و موم:هنگامی که کاملاً باز یا بسته می شوند، سطوح مهر و موم توپ و صندلی شیر از محیط جدا می شوند و از فرسایش در طول عبور جلوگیری می کنند.

ابعاد رو به رو برای شیر توپ:

کنترل دقیق شیر توپ تیتانیوم پنوماتیک سه راه طراحی فلنج برای صنعتی 0



  150# 300# 600# 900# 1500# 2500#
NPS (اینچ) الگوي طولاني الگوی کوتاه الگوي طولاني الگوی کوتاه الگوي طولاني الگوي طولاني الگوي طولاني الگوي طولاني
1/2 108 108 140 140 165
سه چهارم 117 117 152 152 190 254
1 127 127 165 165 216 279
1. 1/4 140 140 178 178 229 305
1.1/2 165 165 190 190 241 368 368 451
2 178 178 216 216 292 419 419 508
2.1/2 190 190 241 241 330 381 470 578
3 203 203 282 282 356 457 546 673
4 229 229 305 305 432
5





610
705
914
6
394
267
403
403
559
737
832
1022
8
457
292
502
419
660
838
991
1270
10
533
330
568
457
787
965
1130
1422
12
610
356
648
502
838
1029
1257

14
686
381
762
572
889
1130
1384

16
762
406
838
610
991
1219


18
864

914
660
1092
1321


20
914

991
711
1194



22


1092

1295
1549


24
1067

1143
813
1397






کاربردهای شیرهای توپ تیتانیوم سه راه:

دریچه های توپ تیتانیوم در بخش های مختلف صنعتی به دلیل مزایای متمایز خود مورد استفاده قرار می گیرند:

  • صنایع شیمیایی:مقاومت برتر تیتانیوم در برابر خوردگی باعث می شود که این شیرها برای کنترل مواد خوردنی مانند اسید ها، قلیات و اکسید ها در فرآیندهای شیمیایی ایده آل باشند.

  • حوزه هوافضا:خواص سبک وزن و قدرت بالا آنها را برای سیستم های هیدرولیک و سوخت در برنامه های کاربردی هوافضا ضروری می کند و الزامات سختگیرانه هواپیما را برآورده می کند.

  • صنایع غذایی و دارویی:ماهیت غیر سمی و مقاومت در برابر آلودگی تیتانیوم این دریچه ها را برای کنترل مایعات در بخش های پردازش مواد غذایی و دارویی مناسب می کند.

  • صنعت نفت و گاز طبیعی:آنها برای مدیریت جریان و فشار مایعات در استخراج، حمل و نقل و پردازش نفت و گاز طبیعی، اطمینان از ایمنی و قابلیت اطمینان سیستم بسیار مهم هستند.

  • مهندسی دریایی:مقاومت آنها در برابر خوردگی آب دریا باعث می شود که آنها برای کاربردهای دریایی، از جمله خط لوله های زیر دریایی و سیستم عامل های دریایی مناسب باشند.
