جزئیات محصول
محل منبع: چین
نام تجاری: LHTi
گواهی: ISO9001-2015
شماره مدل: لوله
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 100 کیلوگرم
قیمت: $20--$29/pcs
جزئیات بسته بندی: بسته بندی اسفنجی یا کیسه پلاستیکی در داخل، جعبه تخته سه لا مانند بیرون،
زمان تحویل: 15 روز کاری
شرایط پرداخت: L/C، T/T، Western Union
قابلیت ارائه: 5 تن در ماه
مقطع تحصیلی: |
Gr12 |
قطر خارجی: |
OD25.4mm OD32mm |
مواد: |
Ti-0.3Mo-0.8 Ni |
استاندارد: |
ASTM B338 |
طول: |
حداکثر 12000 میلی متر |
قطر خارجی: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm و غیره |
ضخامت دیوار:: |
0.5-3.0 میلی متر |
تایپ کنید: |
جوش داده شده / بدون درز |
کاربرد: |
مبدل حرارتی، صنایع شیمیایی و غیره |
تکنیک: |
نورد شده |
MOQ: |
100 کیلوگرم |
مقطع تحصیلی: |
Gr12 |
قطر خارجی: |
OD25.4mm OD32mm |
مواد: |
Ti-0.3Mo-0.8 Ni |
استاندارد: |
ASTM B338 |
طول: |
حداکثر 12000 میلی متر |
قطر خارجی: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm و غیره |
ضخامت دیوار:: |
0.5-3.0 میلی متر |
تایپ کنید: |
جوش داده شده / بدون درز |
کاربرد: |
مبدل حرارتی، صنایع شیمیایی و غیره |
تکنیک: |
نورد شده |
MOQ: |
100 کیلوگرم |

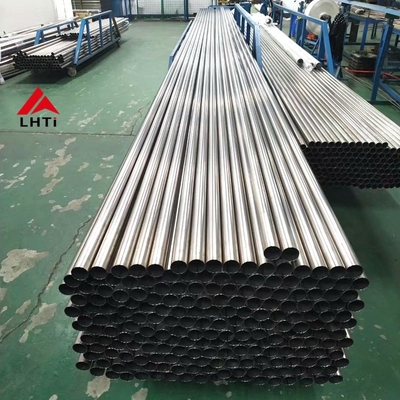

لوله مبدل حرارتی OD25.4mm OD19.05mm لوله تیتانیوم ASTM B338
1.لوله تیتانیوم الزامات فنی
لوله های بدون درز و جوش داده شده تیتانیوم و آلیاژ تیتانیوم ASTM B338 برای کندانسورها و مبدل های حرارتی
ASTM B338 28 درجه لوله های آلیاژ تیتانیوم بدون درز و جوش داده شده را برای کندانسورهای سطحی، اواپراتورها و مبدل های حرارتی پوشش می دهد.
| استاندارد | ASTM B338، ASME SB338 |
| درجه منظم | درجه 1 درجه 2 |
| قطر خارجی | 12.7mm 15mm 17mm 19mm 25.4mm 31mm و غیره |
| ضخامت دیوار | 0.9mm/1.0mm/1.2mm/1.5mm |
| طول | 3000 - 6000 میلی متر یا سایر طول های اقتصادی |
| پایان | پولیش، AP (پخت و ترشی)، BA (روشن و آنیل)، MF |
| فرم | لوله تیتانیوم مستقیم، لوله تیتانیوم کویل شده |
| تایپ کنید | بدون درز، ERW، EFW، جوش داده شده، ساخته شده |
| پایان | انتهای ساده، انتهای اریب، آجدار |
| علامت گذاری | استاندارد، درجه، OD، ضخامت، طول، شماره حرارت (یا بنا به درخواست مشتری.) |
| کاربرد | لوله نفت، لوله گاز، لوله سیال، بویلر و مبدل حرارتی |
| خدمات ارزش افزوده |
رسم و گسترش مطابق با اندازه و طول مورد نیاز، پولیش (الکترو و تجاری) آنیل و ترشی خمش، ماشینکاری و غیره |
| گواهی آزمون | گواهی تست آسیاب EN 10204/3.1، گزارش TPI، EN10204/3.2 |
2. کاربرد لوله مبدل حرارتی
ترکیب شیمیایی (Wt%)
| شماره ASTM | حداکثر آهن | ای حداکثر | حداکثر N | حداکثر C | H max | Pd | ال | بال |
| درجه 1 | 0.2 | 0.18 | 0.03 | 0.1 | 0.015 | - | - | Ti |
| درجه 2 | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 | - | - | Ti |
خصوصیات فیزیکی (حداقل)
| درجه ASTM | ترکیب آلیاژی | استحکام کششی | قدرت تسلیم | ازدیاد طول % | ||
| ksi | Mpa | ksi | Mpa | |||
| درجه 1 | Ti بدون آلیاژ ("خالص") 35A -CP1 | 35 | 240 | 25 | 170 | 30 |
| درجه 2 | Ti بدون آلیاژ ("خالص") 50A -CP2 | 58 | 400 | 40 | 275 | 25 |
لوله های تیتانیوم بازرسی کیفیت:
UT، PT، تست هیدرودتاتیک، بازرسی جریان گردابی، بازرسی ترکیب شیمیایی، بازرسی ابعاد،
تست کشش، بازرسی رادیوگرافی، بازرسی ضخامت، بازرسی PMI
لوله های تیتانیوم / لوله های تیتانیوم مورد استفاده در مبدل حرارتی:
3. مشخصات لوله آلیاژ تیتانیوم
| مقطع تحصیلی | N(%) | C(%) | H(%) | آهن (%) | O(%) | Ti | دیگر، حداکثر |
| 1 | ≤0.03 | ≤0.08 | 0.015 ≤ | ≤0.20 | ≤0.18 | بال | ≤0.4 |
| 2 | ≤0.03 | ≤0.08 | 0.015 ≤ | ≤0.30 | ≤0.25 | بال | ≤0.4 |
| مقطع تحصیلی | مقاومت کششی (دقیقه) | قدرت بازده (0.2% جبران)) | ازدیاد طول (%) | ||||
| ksi | MPa | حداقل | حداکثر | ||||
| Ksi | Mpa | Ksi | Mpa | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| نام محصول | لوله مبدل حرارتی لوله تیتانیوم/لوله |
| مواد | تیتانیوم (Gr2) |
| گواهی | ISO9001:2015، TUV، EN10204.3.1 |
| استاندارد | ASTM B338 |
| اندازه |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm یا با توجه به نیاز مشتری. |
| تکنیک ها | نورد |
| وضعیت | آنیل شده (M) |
| تایپ کنید |
لوله تیتانیوم بدون درز برای مبدل حرارتی،لوله اگزوز تیتانیومی برای خودرو، لوله سیم پیچ تیتانیومی لوله تیتانیوم جوش داده شده، |
| کاربرد |
1) نیروگاه و نیروگاه شیمیایی 2) قطعات خودرو 3) ورزش 4) خوردگی دریایی |
| سطح |
ترشی اسید، سطح تراش CNC. |
4.فرآیند تولید لوله تیتانیوم

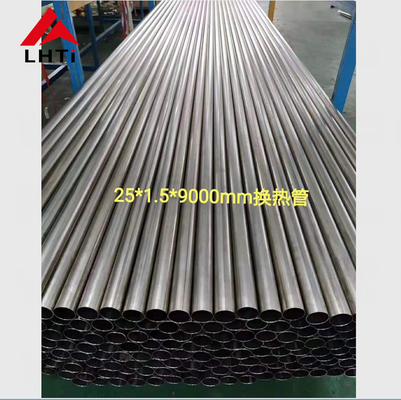

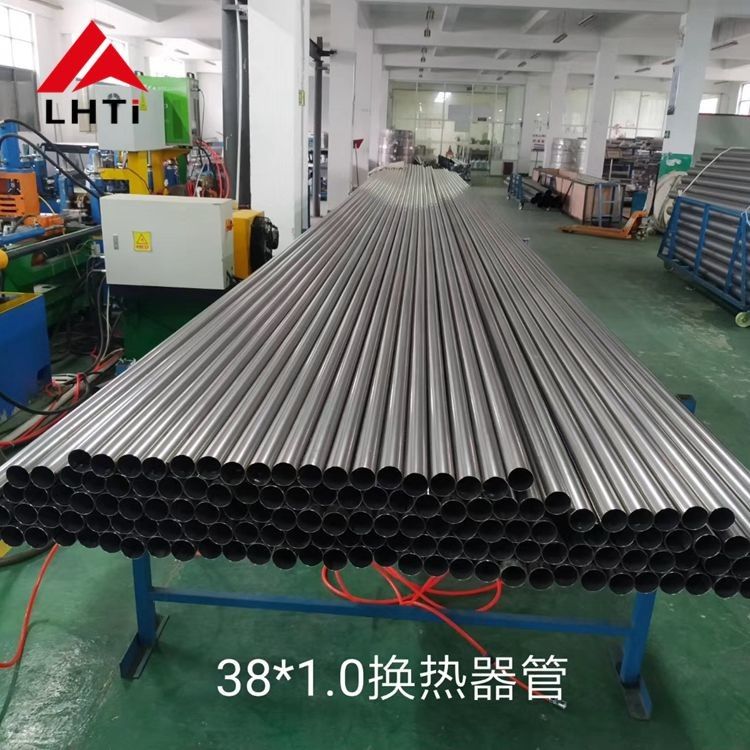

5.عکس جزئیات در کارگاه
|
مواد مقطع تحصیلی |
وضعیت | در حال پردازش | OD (mm) | ضخامت دیوار (میلی متر) | |||||||||||
| 0.5 | 0.6 | 0.8 | 1.0 | 1.25 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
آنیل شده (M) |
نورد سرد | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - |
| 15-20 | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | |||
| 20-30 ﹥ | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | |||
| 30-40 ﹥ | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - | |||
| 40-50 ﹥ | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | ||||
| 50-60 ﹥ | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | |||
| 60-80 ﹥ | - | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | |||
| جوش داده شده | 16 | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | - | ||
| 19 | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | |||
| 25،27 | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | |||
| 31،32،33 | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| 38 | - | - | - | - | - | ○ | ○ | ○ | - | - | - | - | |||
| 50 | - | - | - | - | - | - | ○ | ○ | - | - | - | - | |||
| 63 | - | - | - | - | - | - | ○ | ○ | - | - | - | - | |||
| جوش داده شده - نورد شده | 6-10 | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | ||
| 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | |||
| 15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| 20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| 25-30 ﹥ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| توجه: "○" مشخصات قابل تولید را نشان می دهد | |||||||||||||||
لوله تیتانیوم ASTM B338
استفاده شده:مبدل حرارتی، کندانسور و مخازن تحت فشار مختلف
ضخامت دیوار: 0.5mm تا 4.5mm
طول: 3000 میلی متر / 6000 میلی متر و طولانی تر تا 9000 میلی متر
قطر بیرونی: 10 تا 114 میلی متر
تحمل ضخامت دیوار: +/- 10%
تحمل طول: +3.2 میلی متر
6. تست ASME SB388 به صورت زیر
ما آزمایش های زیر را برای لوله های بدون درز و جوش داده شده Ti ارائه می دهیم
| ترکیب شیمیایی | بازرسی بصری | تست اولتراسونیک | تست فعلی |
| تست صاف کردن | تست صاف کردن | تست پنوماتیک | تست هیدرواستاتیک |
| کششی | بازده | سختی | ازدیاد طول |
7. در صورت تمایل با تامین کننده لوله آلیاژ تیتانیوم تماس بگیرید
