لوله تیتانیوم بدون درز ASTM B338 برای مبدل حرارتی OD19.05mm

Name: لوله تیتانیوم بدون درز ASTM B338 برای مبدل حرارتی OD19.05mm
Brand: Baoji Lihua Nonferrous Metals Co., Ltd.
SKU: لوله
Price: 24.00 USD
Availability: InStock

نام تجاری:	LHTi
شماره مدل:	لوله
مقدار تولیدی:	100 کیلوگرم
قیمت:	$20--$29/pcs
شرایط پرداخت:	L/C، T/T، Western Union
توانایی عرضه:	5 تن در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO9001-2015

مقطع تحصیلی:

Gr2

قطر خارجی:

OD25.4mm OD32mm

کاربرد:

صنعتی، شیمیایی

مواد:

GR1.GR2

استاندارد:

ASTM B338

طول:

حداکثر 12000 میلی متر

قطر خارجی:

9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm و غیره

ضخامت دیوار::

0.5-3.0 میلی متر

تایپ کنید:

جوش داده شده / بدون درز

جزئیات بسته بندی:

بسته بندی اسفنجی یا کیسه پلاستیکی در داخل، جعبه تخته سه لا مانند بیرون،

قابلیت ارائه:

5 تن در ماه

برجسته کردن:

لوله بدون درز تیتانیوم مبدل حرارتی

لوله گرد تیتانیوم OD19.05 میلی متر

لوله تیتانیوم خالص بدون درز

توضیحات محصول

لوله مبدل حرارتی OD25.4mm OD19.05mm لوله تیتانیوم ASTM B338

1.لوله تیتانیوم الزامات فنی

1.	\|توضیحات مواد	تیتانیوم بدون درز لوله
2.	مشخصات مواد	SB 338 Gr 2 (بدون درز) - مواد باید مطابق با الزامات ASME Sec-ll Part-B Edition - 2021 باشد.
3.	\|فرایند ساخت	طبق مشخصات مواد.
4.	شرایط تحویل	ان الد
5.	اندازه و کمیت	طبق سفارش خرید تیم.
6.	\|ابعاد$	طبق سفارش خرید تیم.
7.	تحمل ها	طبق مشخصات مواد/محصول.
8.	گواهی n	گواهی های آزمایش مواد باید مطابق با EN 10204 نوع 3.1 باشد
9.	بازرسی توسط	TPIA.
10.	اگر	تمام ترکیبات شیمیایی باید مطابق با مشخصات مواد باشد.علاوه بر این، تجزیه و تحلیل محصول باید انجام و گزارش شود.
11.	تست مکانیکی	تمام آزمایشات مکانیکی مطابق با مشخصات مواد باید انجام شود.
12.	نیاز به عملیات حرارتی nt	1. محصول Hnished مطابق با شرایط تحویل ذکر شده در sr.نه4 بالا.
13.	تست های NDE و سایر تست ها	1. تست هیدرولیک- آزمایش هیدرو باید طبق مشخصات مواد انجام شود.آب آشامیدنی باید برای آزمایش هیدرولیک استفاده شود. 2. آزمایش جریان گردابی- باید طبق مشخصات مواد انجام شود. 3. تست اولتراسونیک - طبق مشخصات مواد.
14.	علامت گذاری محصول	طبق مشخصات مواد.
15.	دستورالعمل بسته بندی	لوله هایی که به طور مناسب توسط کارخانه ها (و مرجع بازرسی) ترخیص شده اند باید در برابر خوردگی محافظت شوند و باید به طور مناسب بسته بندی شوند تا در حین حمل و نقل، جابجایی و ذخیره سازی آسیب نبینند.
16.	تعمیر جوشکاری	غیر مجاز.
17.	استفاده در نظر گرفته شده	این ماده برای استفاده در تجهیزات طراحی شده طبق ASME Section VIII, Division 1, Edition 2021 در نظر گرفته شده است.

2. کاربرد لوله مبدل حرارتی

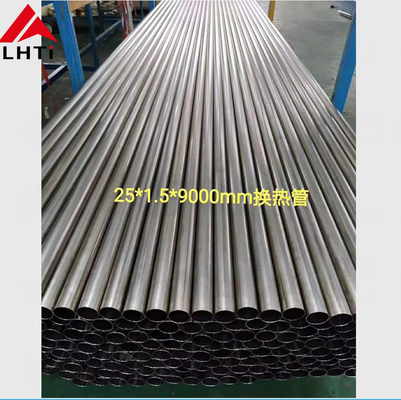

لوله تیتانیوم بدون درز ASTM B338 برای مبدل حرارتی OD19.05mm 0

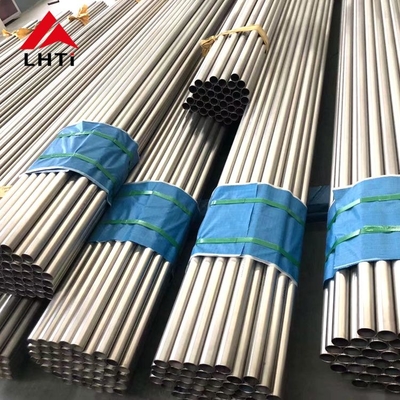

لوله تیتانیوم بدون درز ASTM B338 برای مبدل حرارتی OD19.05mm 1

3. مشخصات لوله آلیاژ تیتانیوم

مقطع تحصیلی	N(%)	C(%)	H(%)	آهن (%)	O(%)	Ti	دیگر، حداکثر
1	≤0.03	≤0.08	0.015 ≤	≤0.20	≤0.18	بال	≤0.4
2	≤0.03	≤0.08	0.015 ≤	≤0.30	≤0.25	بال	≤0.4

مقطع تحصیلی	مقاومت کششی (دقیقه)		قدرت بازده (0.2% جبران))				ازدیاد طول (%)
	ksi	MPa	حداقل		حداکثر
	ksi	MPa	Ksi	Mpa	Ksi	Mpa
1	35	240	15	140	45	310	≥24
2	60	400	40	275	65	450	≥20

نام محصول	لوله مبدل حرارتی لوله تیتانیوم/لوله
مواد	تیتانیوم (Gr2)
گواهی	ISO9001:2015، TUV، EN10204.3.1
استاندارد	ASTM B338
اندازه	OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm یا با توجه به نیاز مشتری.
تکنیک ها	نورد
وضعیت	آنیل شده (M)
تایپ کنید	لوله تیتانیوم بدون درز برای مبدل حرارتی،لوله اگزوز تیتانیومی برای خودرو، لوله سیم پیچ تیتانیومی لوله تیتانیوم جوش داده شده،
کاربرد	1) نیروگاه و نیروگاه شیمیایی 2) قطعات خودرو 3) ورزش 4) خوردگی دریایی
سطح	ترشی اسید، سطح تراش CNC.

4.فرآیند تولید لوله تیتانیوم

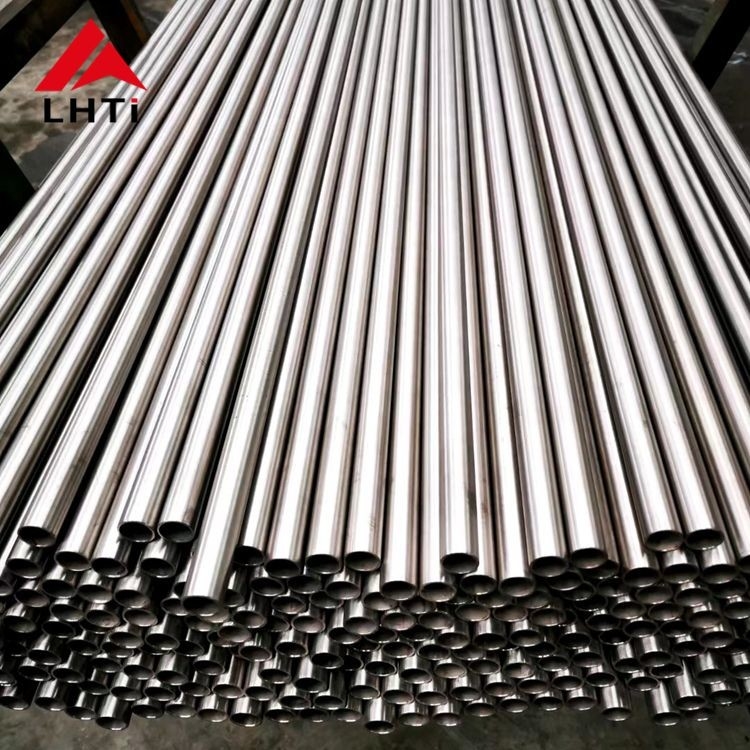

لوله تیتانیوم بدون درز ASTM B338 برای مبدل حرارتی OD19.05mm 2

5.عکس جزئیات در کارگاه

لوله تیتانیوم بدون درز ASTM B338 برای مبدل حرارتی OD19.05mm 3

لوله تیتانیوم بدون درز ASTM B338 برای مبدل حرارتی OD19.05mm 4

مواد مقطع تحصیلی	وضعیت	در حال پردازش	OD (mm)	ضخامت دیوار (میلی متر)
مواد مقطع تحصیلی	وضعیت	در حال پردازش	OD (mm)	0.5	0.6	0.8	1.0	1.25	1.5	2.0	2.5	3.0	3.5	4.0	4.5
Gr1 Gr2 Gr7 Gr12	آنیل شده (M)	نورد سرد	10-15	○	○	○	○	○	○	○	-	-	-	-	-
			15-20	-	○	○	○	○	○	○	○	-	-	-	-
			20-30 ﹥	-	○	○	○	○	○	○	○	-	-	-	-
			30-40 ﹥	-	-	-	-	○	○	○	○	-	-	-	-
			40-50 ﹥	-	-		-	-	○	○	○	○	-	-	-
			50-60 ﹥	-	-	-	-	-	○	○	○	○	○	-	-
			60-80 ﹥	-	-	-	-	-	-	○	○	○	○	○	○
		جوش داده شده	16	○	○	○	○	-	-	-	-	-	-	-	-
			19	○	○	○	○	○	-	-	-	-	-	-	-
			25،27	○	○	○	○	○	○	-	-	-	-	-	-
			31،32،33	-	-	○	○	○	○	○	-	-	-	-	-
			38	-	-	-	-	-	○	○	○	-	-	-	-
			50	-	-	-	-	-	-	○	○	-	-	-	-
			63	-	-	-	-	-	-	○	○	-	-	-	-
		جوش داده شده - نورد شده	6-10	○	○	○	○	○	-	-	-	-	-	-	-
			10-15	○	○	○	○	○	○	-	-	-	-	-	-
			15-20	○	○	○	○	○	○	○	-	-	-	-	-
			20-25 ﹥	○	○	○	○	○	○	○	-	-	-	-	-
			25-30 ﹥	○	○	○	○	○	○	○	-	-	-	-	-
توجه: "○" مشخصات قابل تولید را نشان می دهد

لوله تیتانیوم ASTM B338
استفاده شده:مبدل حرارتی، کندانسور و مخازن تحت فشار مختلف
ضخامت دیوار: 0.5 تا 4.5 میلی متر
طول: 3000 میلی متر / 6000 میلی متر و طولانی تر تا 9000 میلی متر
قطر بیرونی: 10 تا 114 میلی متر
تحمل ضخامت دیوار: +/- 10%
تحمل طول: +3.2 میلی متر

6. تست ASME SB388 به صورت زیر

ما آزمایش های زیر را برای لوله های بدون درز و جوش داده شده Ti ارائه می دهیم

ترکیب شیمیایی	بازرسی بصری	تست اولتراسونیک	تست فعلی
تست صاف کردن	تست صاف کردن	تست پنوماتیک	تست هیدرواستاتیک
کششی	بازده	سختی	ازدیاد طول

7. در صورت تمایل با تامین کننده لوله آلیاژ تیتانیوم تماس بگیرید
