جزئیات محصول
محل منبع: بائوجی شانشی چین
نام تجاری: LHTI
گواهی: ISO9001
شماره مدل: LH-32
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 5 عدد
قیمت: US dollar $180/pc-US dollar $300/pc
جزئیات بسته بندی: مورد استاندارد صادراتی تخته سه لا
زمان تحویل: 5-7 روز
شرایط پرداخت: L/C، D/P، T/T، Western Union، پی پال و غیره
قابلیت ارائه: 500 عدد در هفته
مواد: |
تیتانیوم، نیکل |
تایپ کنید: |
بنابراین |
استاندارد: |
ANSI B16.5 |
مقطع تحصیلی: |
Gr2 |
سطح: |
RF |
کاربرد: |
نفت.صنعتی شیمیایی |
کلمه کلیدی: |
فلنج تیتانیوم WN |
مواد: |
تیتانیوم، نیکل |
تایپ کنید: |
بنابراین |
استاندارد: |
ANSI B16.5 |
مقطع تحصیلی: |
Gr2 |
سطح: |
RF |
کاربرد: |
نفت.صنعتی شیمیایی |
کلمه کلیدی: |
فلنج تیتانیوم WN |

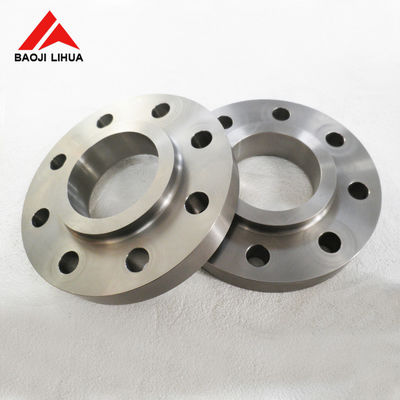

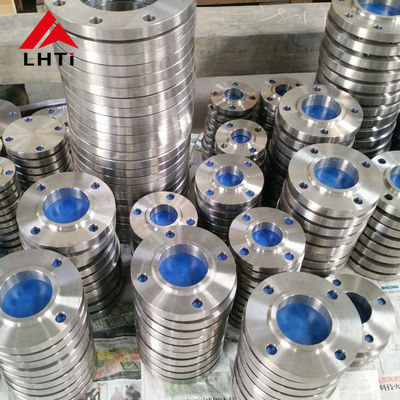

فلنج تیتانیوم گردن جوش ANSI B16.5 Gr2 WN RF
طراحی فلنج تیتانیوم WN
| محصولات | ASME B 16.5 Ti gr2 فلنج تیتانیوم SO صنعت نفت و گاز و فلنج روغن |
| درجه مواد | Gr2، (Gr7، GR12) |
| گواهینامه | ISO9001:2008، EN10204.3.1 |
| استاندارد | ANSI B16.5،ASME B16.5،ASME B16.47، |
| اندازه | 1/2 "~ 24" |
| کلاس فشار | 150LB، 300LB، 600 LB، 900LB، 1500LB، 2500LB |
| تکنیک | آهنگری و CNC ماشینکاری شده |
| نوع | WN |
| سطح فلنج | FF، RF، TG، RJ، MFM و غیره |
| فلنج تیتانیوم لغزنده کلاس 150 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| نام لوله اندازه |
فلنج دیا |
فلنج ضخیم |
هاب دیا.در پایگاه | مطرح شد دیا صورت. |
خیر از سوراخ ها |
دیا از پیچ و مهره |
دیادایره پیچ | منفذ دیا |
طول از طریق هاب |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0.88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 11/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1.70 | 13/16 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1.95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2.94 | 1-1/8 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5.66 | 1-7/16 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6.72 | 1-9/16 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10.88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 | 24.25 | 3-1/4 |
نوع دیگر فلنج تیتانیوم
همه انواع فلنج تیتانیوم با مشخصات ASME B16.5، عمدتاً فلنج تیتانیوم لغزنده، فلنج کور تیتانیوم، فلنج گردن جوش تیتانیوم و فلنج مفصل لبه تیتانیوم.مواد عمدتا CP تیتانیوم است.
سایر محصولات مرتبط
---پیچ شش گوش تیتانیوم GR2 DIN933 و مهره شش گوش تیتانیوم DIN934
--- اتصالات لوله تیتانیوم خالص، زانویی تیتانیوم، کاهنده متحدالمرکز و غیره
--- تیتانیوم بدون درز / لوله جوش برای صنایع شیمیایی
بسته و تحویل
هر گونه سوال لطفا با ما تماس بگیرید.
