جزئیات محصول
محل منبع: چین بائوجی
نام تجاری: LHTi
گواهی: ISO9001:2015
شماره مدل: فلنج SO
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 5
قیمت: USD$25/pcs--USD$80/pcs
جزئیات بسته بندی: بسته بندی شده توسط فوم موجود در جعبه تخته سه لا برای صادرات
زمان تحویل: 10 روز کاری
قابلیت ارائه: 5000 عدد در ماه
مواد: |
F2 F7 F12 |
استاندارد: |
ANSI 16.5 |
سطح آب بندی: |
RF، FF، TG، RJ و غیره |
تایپ کنید: |
فلنج SO |
کاربرد: |
لوله و اتصالات |
آزمایش کردن: |
UT% PT% |
سطح: |
جلا داده شده |
نام محصول: |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 SO روی فلنج تیتانیومی RF Ø2" 300# |
مواد: |
F2 F7 F12 |
استاندارد: |
ANSI 16.5 |
سطح آب بندی: |
RF، FF، TG، RJ و غیره |
تایپ کنید: |
فلنج SO |
کاربرد: |
لوله و اتصالات |
آزمایش کردن: |
UT% PT% |
سطح: |
جلا داده شده |
نام محصول: |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 SO روی فلنج تیتانیومی RF Ø2" 300# |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 SO روی فلنج تیتانیوم RF Ø2" 300#
Titanium Slip On Flange به طور گسترده در صنایع پتروشیمی، نفت و گاز، تولید برق، حمل و نقل مایعات فله، شیمیایی، دارویی، خمیر و کاغذ، نساجی و سایر صنایع استفاده می شود.تمام فلنج های تیتانیوم ما طبق استانداردهای بین المللی تولید می شوند.فلنج های تیتانیوم بسته بندی شده اند تا اطمینان حاصل شود که در حین حمل و نقل آسیب نبینند.برای صادرات، بسته بندی استاندارد صادراتی در جعبه های تخته سه لا انجام می شود.تمام فلنج‌های تیتانیوم با درجه، تعداد، اندازه، درجه و علامت تجاری ما مشخص شده‌اند.ما همچنین علامت‌های سفارشی روی فلنج‌های تیتانیوم را می‌پذیریم.
فلنج تیتانیوم ANSI B16.5
نام محصول: فلنج تیتانیوم SO
استاندارد: ANSI / ASME B16.5
جنس: Gr1 Gr2 Gr5 Gr7 Gr12
کاربرد: صنایع شیمیایی
سطح آب بندی: RF، FF، TG، RJ و غیره
اندازه: 1/2''~80''(DN10~3600)
فشار: 150#-2500#
سطح: جلا داده شده
تکنیک: آهنگری و CNC ماشینکاری
بازرسی: UT% PT%
گواهی: ISO9001، TUV و غیره
MOQ: 1PC
| ANSI B16.5 Titanium Slip On Flange Class 150 | |||||||||
| ناماندازه لوله | دیا فلنج. | فلنج ضخیم | هاب دیا.در پایگاه | دیا صورت برجسته. | تعداد سوراخ ها | دیااز پیچ و مهره | دیادایره پیچ | بوره دیا. | طول از طریق هاب |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0.88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 11/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1.70 | 13/16 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1.95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2.94 | 1-1/8 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5.66 | 1-7/16 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6.72 | 1-9/16 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10.88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 | 24.25 | 3-1/4 |
| ANSI B 16.5 Titanium Slip On Flange Class 300 | |||||||||
| ناماندازه لوله | دیا فلنج. | فلنج ضخیم | هاب دیا.در پایگاه | دیا صورت برجسته. | تعداد سوراخ ها | دیااز پیچ و مهره | دیادایره پیچ | بوره دیا. | طول از طریق هاب |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 4 | 1/2 | 2-5/8 | 0.88 | 7/8 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 4 | 5/8 | 3-1/4 | 1.09 | 1 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 4 | 5/8 | 3-1/2 | 1.36 | 1-1/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 4 | 5/8 | 3-7/8 | 1.70 | 1-1/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 4 | 3/4 | 4-1/2 | 1.95 | 1-3/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 8 | 5/8 | 5 | 2.44 | 1-5/16 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 8 | 3/4 | 5-7/8 | 2.94 | 1-1/2 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 8 | 3/4 | 6-5/8 | 3.57 | 1-11/16 |

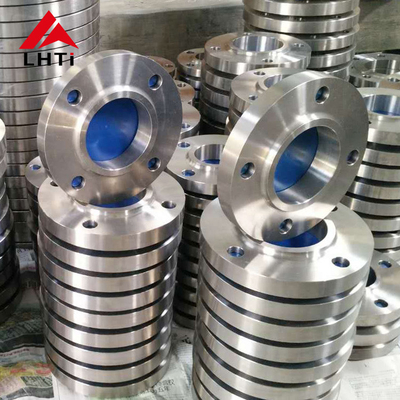

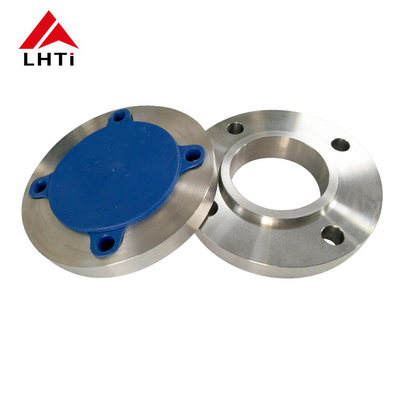

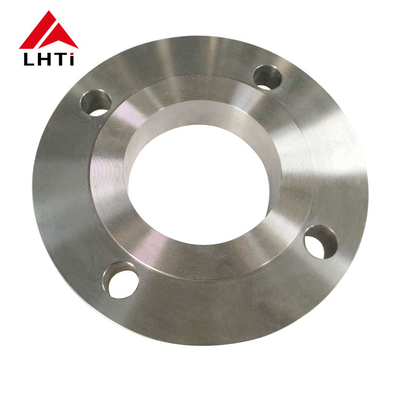

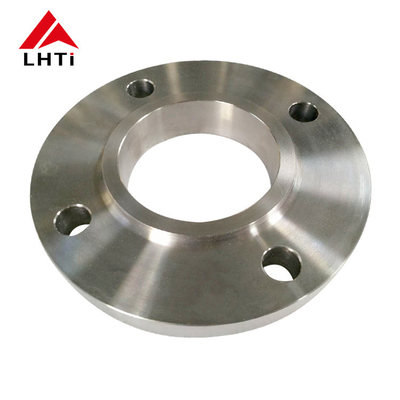

تصاویر دقیق از ANSI B16.5 تیتانیوم Slip On Flange
بسته بندی فلنج تیتانیوم
