فلنج اسلیپ-آن تیتانیومی ASME B16.5 کلاس 150

فلنج اسلیپ-آن تیتانیومی ASME B16.5 کلاس 150

فلنج اسلیپ-آن انتخاب عملی زمانی است که یک خط تیتانیومی باید بدون دستگاه جوش لب به لب در محل ساخته شود. لوله از داخل سوراخ عبور کرده و از دو طرف با جوش فیله پر می‌شود، بنابراین فلنج به جای تراز شدن با یک پیش‌تراش ماشین‌کاری شده، با چشم قرار گرفته و جوش داده می‌شود. این صفحه نسخه کلاس 150 ASME B16.5 را در گرید 1، گرید 2 و گرید 12، با سطح برجسته برای اتصالات واشر دار و سطح صاف برای واشرهای تمام سطح یا جفت شدن با چدن پوشش می‌دهد.

نحوه ساخت اتصال اسلیپ-آن

سوراخ برای اندازه‌های تا 4 اینچ حدود 1 میلی‌متر بزرگتر از قطر خارجی لوله ماشین‌کاری می‌شود، بنابراین فلنج در جای خود قرار می‌گیرد و انتهای لوله هم‌سطح با سطح فلنج قرار می‌گیرد. دو جوش فیله، یکی در داخل هاب و یکی در بیرون، بار را تحمل می‌کنند؛ این مجموعه قوی‌تر از یک اتصال رزوه دار است و به آمادگی بسیار کمتری نسبت به جوش لب به لب نیاز دارد. از آنجایی که لوله نیازی به برش با طول دقیق ندارد، فلنج‌های اسلیپ-آن خطاهای اندازه‌گیری در محل را تحمل می‌کنند و به راحتی در یک خط موجود تعویض می‌شوند.

ابعاد کلاس 150 مطابق با ASME B16.5

انتخاب گرید

گرید 1 برای آب کم فشار و آب دریا که در آن انعطاف‌پذیری و قابلیت جوشکاری بیشترین اهمیت را دارد، با حداقل استحکام کششی 240 مگاپاسکال استفاده می‌شود. گرید 2 برای لوله‌کشی عمومی با حداقل استحکام کششی 345 مگاپاسکال و تنش تسلیم 275 مگاپاسکال، پرکاربرد است. گرید 12 حاوی 0.2 تا 0.4 درصد مولیبدن و 0.6 تا 0.9 درصد نیکل است که مقاومت در برابر اسیدهای کاهنده و حمله شکافی در سرویس‌های داغ کلریدی را افزایش می‌دهد؛ این گرید برای جابجایی اسید هیدروکلریک و اتصالات مبدل حرارتی که گرید 2 در آن سوراخ می‌شود، توصیه می‌شود. گرید 7، با 0.12 تا 0.25 درصد پالادیوم، برای تهاجمی‌ترین محیط‌های کاهنده در دسترس است.

سطح، علامت‌گذاری و بازرسی

فلنج‌های سطح برجسته با یک سطح برجسته 2 میلی‌متری و پرداخت 125 تا 250 AARH عرضه می‌شوند، سطح صاف با سطح واشر تمام سطح. هر فلنج با گرید، اندازه، کلاس و شماره حرارت علامت‌گذاری می‌شود و شماره حرارت روی لیست بسته‌بندی تکرار می‌شود تا مواد قابل ردیابی به گواهی آسیاب باشند. تست اولتراسونیک و تست نافذ مطابق با ASME بخش V در صورت درخواست در دسترس است و گزارش‌های ابعادی مطابق با جداول ASME B16.5 برای هر دسته صادر می‌شود.

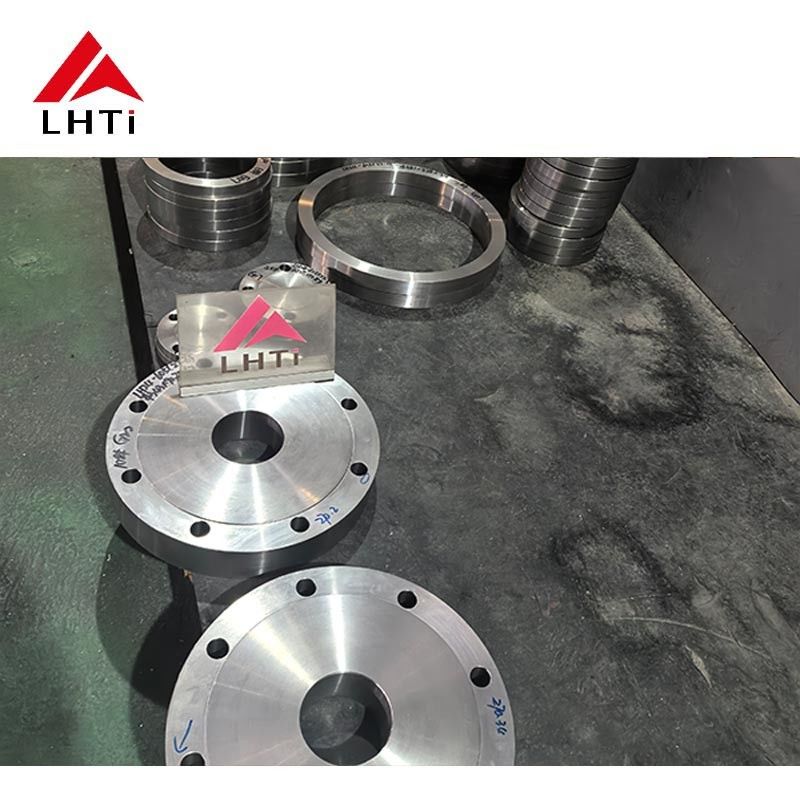

تصاویر محصول
