تیتانیوم گرید 9 ASTM B338 لوله دمای بالا

تیتانیوم گرید 9 ASTM B338 دمای بالا

گرید 9، یا Ti-3Al-2.5V، به این دلیل وجود دارد که تیتانیوم خالص در دمای بالا ضعیف می‌شود، اما آلیاژ کامل Ti-6Al-4V برای کشیده شدن به لوله با دیواره نازک دشوار است. افزودن 3 درصد آلومینیوم و 2.5 درصد وانادیوم استحکام را به حدود 620 مگاپاسکال کششی افزایش می‌دهد و در عین حال انعطاف‌پذیری کافی برای پیلجرینگ سرد و خم شدن را حفظ می‌کند. این لوله بدون درز مطابق با ASTM B338 در قطر خارجی 10 میلی‌متر تا 57 میلی‌متر، آنیل شده برای سرویس در جایی که خط در دمای گرم کار می‌کند.

جایگاه گرید 9 بین گرید 2 و گرید 5

گرید 2 حدود 345 مگاپاسکال کششی و 275 مگاپاسکال تسلیم، با انعطاف‌پذیری و مقاومت در برابر خوردگی عالی را ارائه می‌دهد. گرید 5، Ti-6Al-4V، به 895 مگاپاسکال کششی و 828 مگاپاسکال تسلیم می‌رسد اما شکل‌دهی آن سفت است و برای دیواره‌های نازک نیاز به کار گرم دارد. گرید 9 در وسط با حدود 620 مگاپاسکال کششی و 483 مگاپاسکال تسلیم با 15 درصد ازدیاد طول قرار دارد، بنابراین می‌تواند تقریباً دو برابر فشار گرید 2 را با همان ضخامت دیواره تحمل کند و همچنان می‌تواند با ابزار لوله استاندارد به صورت سرد کشیده، خم و فلر شود.

داده‌های لوله

استقامتی که در برابر گرما مقاومت می‌کند

تیتانیوم مدول خود را در دمای بالاتری نسبت به آلومینیوم و استحکام خود را در دمای بالاتری نسبت به اکثر گریدهای فولاد ضد زنگ با هزینه قابل مقایسه حفظ می‌کند. گرید 9 معمولاً تا حدود 300 درجه سانتی‌گراد در سرویس مداوم استفاده می‌شود؛ بالاتر از آن، خزش به جای مقاومت کششی عامل طراحی می‌شود و تنش مجاز باید از کد مربوطه گرفته شود تا از دیتاشیت دمای اتاق. انبساط حرارتی حدود 9 میکرومتر بر متر کلوین است که کمتر از فولاد ضد زنگ است، بنابراین یک خط داغ در تکیه‌گاه‌ها کمتر حرکت می‌کند و تنش کمتری به اتصالات فلنجی وارد می‌کند.

تیتانیوم همچنین تنها زمانی در برابر اکسیداسیون مقاومت می‌کند که یک فیلم اکسیدی سالم وجود داشته باشد. در هوا، فیلم تا حدود 600 درجه سانتی‌گراد محافظ باقی می‌ماند، اما در اکسیژن با فشار بالا یا در جریان‌های حاوی هیدروژن، محدودیت‌های سرویس بسیار پایین‌تر است و باید در برابر سیال بررسی شود، نه دمای تیتر.

فورجینگ، پرس و کار سرد

لوله برای خطوط فشار اغلب با فورجینگ و پرس کردن انتهای آن، سپس ماشین‌کاری جزئیات اتصال، تمام می‌شود، بنابراین جریان دانه از شکل پیروی می‌کند به جای اینکه از روی آن بریده شود. لوله کار سرد شده بین پاس‌ها آنیل می‌شود و هر خم یا فلر باید با یک تسکین تنش دنبال شود اگر خط در معرض لرزش یا چرخه حرارتی قرار گیرد. برش، پخ‌زنی و علامت‌گذاری با ابزار مخصوص تیتانیوم برای جلوگیری از جاسازی آهن در سطح انجام می‌شود.

محل استفاده

خطوط هیدرولیک هوافضا کاربرد کلاسیک هستند، جایی که لوله گرید 9 با کسری از وزن فولاد، 3000 psi را حمل می‌کند. همین لوله در خطوط ابزار و پالس، سیستم‌های هیدرولیک فراساحلی، منیفولدهای گاز پزشکی و فریم‌های دوچرخه پرفورمنس، و در کارخانه‌های شیمیایی که گرید 2 برای تحمل فشار نیاز به دیواره ضخیم‌تری دارد، استفاده می‌شود.

سفارش و بسته‌بندی

قطر خارجی، ضخامت دیواره، گرید، تمپر و بسته آزمایش را مشخص کنید، به عنوان مثال 25 میلی‌متر × 1.5 میلی‌متر گرید 9 ASTM B338 آنیل شده، تست شده با جریان گردابی، طول مستقیم 6000 میلی‌متر. لوله در جعبه‌های چوبی با درپوش‌های پلاستیکی حمل می‌شود و هر جعبه حاوی شماره حرارت و گواهی آسیاب است تا مواد در هنگام دریافت قابل ردیابی باشند.

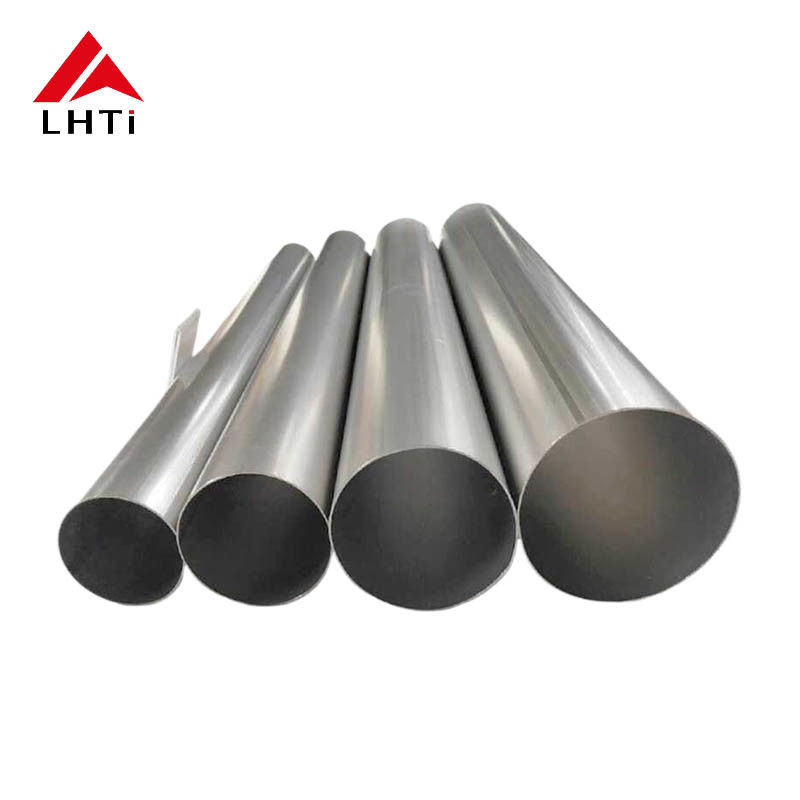

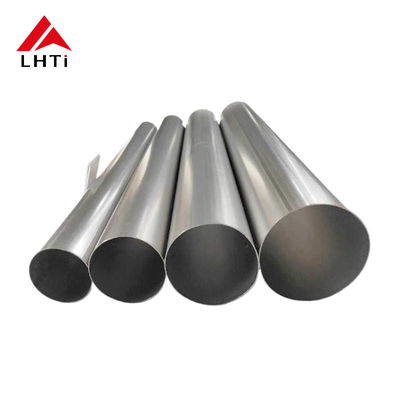

تصاویر محصول
