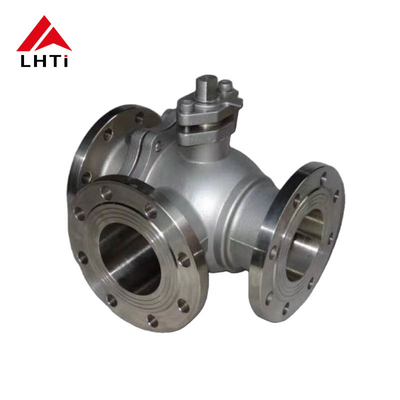

دریچه توپ 3 راه تیتانیوم برای صنایع شیمیایی و برق Gr1 Gr2 PN16 PN 25 6 Inch Ball Valve

نام تجاری:	LHTi
شماره مدل:	شیر توپی تیتانیوم (سه طرفه)
مقدار تولیدی:	5 تکه
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون
توانایی عرضه:	5000 عدد در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

بائوجی، شانشی، چین

گواهی:

ISO9001,CE,etc

استاندارد طراحی:

API 6D، ASME B16.34

روش عملیات:

اهرم، دنده، محرک

ایمن آتش نشانی:

API 607، ISO 10497

مدل:

شیر توپی

مواد:

آلیاژ تیتانیوم Gr1 Gr2 TA1 TA2

عملیات:

دستی، پنوماتیک، برقی

ابعاد صورت به چهره:

ASME B16.10

آنتی استاتیک:

API 608

جزئیات بسته بندی:

کیس پلائیوود یا پالت، یا به عنوان هر مورد نیاز خود را

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

دریچه توپ تیتانیومی صنعت برق,شیر توپ تیتانیوم صنعت شیمیایی,6 اینچ تیتانیوم شیر توپ

Chemical Industry Titanium Ball Valve

6 Inch Titanium Ball Valve

توضیحات محصول

دریچه توپ تیتانیوم سه راه برای صنایع شیمیایی و برق

دریچه های تیتانیوم سه طرفه با عملکرد بالا که برای کاربردهای سخت در صنایع پردازش شیمیایی و تولید برق طراحی شده اند.موجود در TA1/TA2 (Gr1/Gr2) درجه تیتانیوم با فشار نامی PN16 و PN25 در اندازه های 6 اینچ.

مواد خاص کلیه دریچه توپ

دریچه های توپ تخصصی ما شامل دو طرفه، سه طرفه و چهار طرفه در هر دو طرح مهر نرم و مهر سخت است.این دریچه ها از مواد برتر از جمله تیتانیوم استفاده می کنند، نیکل، زرکونیوم، هستلوئی، مونل، اینکونل، فولاد ضد زنگ دوگانه، 904L، آلیاژ 20،و فولاد C4 برای مقاومت خارش استثنایی و قدرت مکانیکی در محیط های صنعتی چالش برانگیز.

استانداردهای طراحی و آزمایش

استاندارد طراحی	BS EN ISO 17292 (BS 5351) / BS EN ISO 12516 / BS EN 1983 / ASME B16.34 / API 6D
استاندارد بازرسی و آزمایش	BS EN ISO 12266-(BS 6755 -1)
فاصله فلنج به فلنج	استاندارد تولید
پایان ارتباط	آخر فلنج به ANSI B 16.5، کلاس 150 / 300 BS 10 جدول D E F / H PN 6 / PN 10 / PN 16 / PN 25 / PN 40 استاندارد DIN / استاندارد JIS / استاندارد IS پایان پیچ خورده/دسته دار به ANSI B 1.20.1
محدوده اندازه تولید	1/2" (DN15) تا 12" (DN300) - انتهای فلنج 1/2" (DN15) تا 3" (DN80) - نوک پیچ خورده
درجه بندی فشار	PN 10 / PN 16 / PN 25 / PN 40

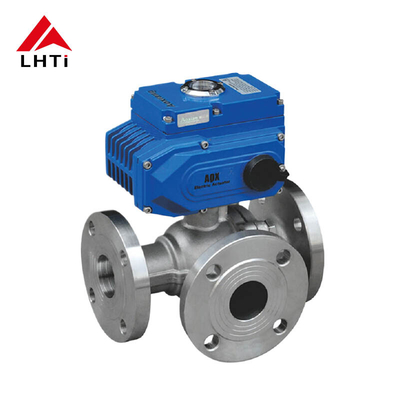

عملکرد شیر	استفاده از اهرم دستی / دستگاه حرکتی چرخ دنده اکتیوتر پنوماتیک چرخش ربع چرخش / اکتیوتر الکتریکی

انواع دریچه توپ تیتانیوم

دریچه توپ شناور

دارای یک ساختار ساده است که در آن توپ به راحتی تحت فشار متوسط حرکت می کند تا به مهر و موم برسد. ایده آل برای کنترل کلی مایع در شرایط فشار متوسط تا پایین و دمای.

مشخصات فنی

درجه بندی فشار	PN1.6-4.0Mpa کلاس150-300Lb
قطر اسمی	DN15-DN300 1/2 "-12"
حالت درایو	دستگیره، کرم گیر، پنوماتیک، هیدرولیک، الکتریکی
مواد بدنه و هوبنت	TA1, TA2, TA10, Gr2, Gr3
مواد توپ	TA1, TA2, TA10, Gr2, Gr3
مواد بنیادی	TA1, TA2, TA10, TC4, Gr2, Gr3, Gr5
مواد حلقه مهر و موم	PTFE، RPTFE، PPL، PEEK

مدل های شیر

Q44F-16Ti، Q44F-25Ti، Q44F-40Ti، Q45F-16Ti، Q45F-25Ti، Q45F-40Ti، Q344F-16Ti، Q344F-25Ti، Q344F-40Ti، Q345F-16Ti، Q345F-25Ti، Q345F-40Ti، Q644F-16Ti، Q64F-25Ti، Q644F-40Ti، Q645F-16Ti، Q645F-25Ti،Q645F-40Ti، Q944F-16Ti، Q944F-25Ti، Q944F-40Ti، Q945F-16Ti، Q945F-25Ti، Q945F-40Ti، Q44F-150LB(Ti) ، Q44F-300LB(Ti) ، Q345F-150LB(Ti) ، Q645F-150LB(Ti) ، Q945F-150LB(Ti) ، Q945F-150LB(Ti)

استانداردهای طراحی

GB/T12237، ASME B16.34

ابعاد چهره به چهره

GB/T12221, ASME B16.10

اتصال فلنج

HG، GB، JB، API، ANSI، ISO، BS، DIN، NF، JIS

استانداردهای آزمایش

JB/T9092، GB/T13927, API598

دریچه توپ نصب شده بر روی ترنیون

دارای یک توپ ثابت در داخل بدن دریچه با کنترل جریان حاصل از چرخش ساقه است.مناسب برای شرایط فشار بالا و دمای بالا با مهر و موم قابل اعتماد و عملکرد عملیاتی.

دریچه توپ V-Port

طراحی توپ شکل V عملکرد تنظیم عالی و کنترل دقیق مایع را برای برنامه هایی که نیاز به تنظیم دقیق جریان دارند ، فراهم می کند.

دریچه گلوله ای چند پورت

گذرگاه های ورودی و خروجی متعدد قابلیت توزیع مایعات پیچیده و ادغام عملکرد را برای سیستم های کنترل مایعات پیچیده فراهم می کند.

دستورالعمل های انتخاب و نصب

معیارهای انتخاب

در هنگام انتخاب نوع مناسب و مشخصات شیر، ویژگی های محیط (درجه حرارت، فشار، خوردگی) ، الزامات جریان و محیط عملیاتی را در نظر بگیرید.

روش های نصب

انجام بازرسی جامع شیر قبل از نصب برای اطمینان از عدم نقص یا آسیب
نگه داشتن شیر در موقعیت بسته در طول نصب برای جلوگیری از نشت متوسط
اطمینان از عملکرد خوب مهر و موم در اتصالات شیر و لوله
بررسی عملکرد دریچه انعطاف پذیر بدون چسبیدن
انجام آزمایشات فشار پس از نصب برای تأیید عملکرد مهر و ایمنی

روش های نگهداری

نگهداری منظم عملکرد پایدار طولانی مدت را تضمین می کند و طول عمر شیرهای توپ آلیاژ تیتانیوم را افزایش می دهد.

بازرسي منظم:بازرسی بصری برای خوردگی، فرسایش یا آسیب؛ بازرسی قطعات مهر و موم برای آسیب، پیری یا فرسایش
روغن:روان کردن منظم قطعات متحرک (سنگ دریچه) با استفاده از روغن های مناسب
تمیز کردن:تمیز کردن دوره ای داخلی و خارجی برای جلوگیری از انسداد
چک کردن فانکشن:تمام بولت ها و وصلات رو چک و محکم کن
آزمایش عملکردی:آزمایشات باز کردن/بستن منظم برای بررسی انعطاف پذیری عملیاتی و عملکرد مهر و موم
کنترل اضطراری:اقدام فوری در صورت ناهنجاری ها (نشت، سفتی)
گزارش نگهداری:سوابق دقیق بازرسی، نگهداری و تعمیرات
نگهداري حرفه ايبازرسی های دوره ای حرفه ای برای شیرهای بزرگ یا پیچیده

کاربردهای صنعتی

دریچه های توپی تیتانیوم عملکرد قابل اطمینان را در بخش های صنعتی متعدد ارائه می دهند:

صنایع شیمیایی:مقاومت بسیار عالی در برابر خوردگی برای استفاده از مواد خوردگی از جمله محلول های اسید/الکالی و اکسید ها
نفت و گاز طبیعی:برای عملیات استخراج، حمل و نقل و پردازش برای کنترل جریان و فشار مایعات ضروری است
مهندسی دریایی:مقاومت بالاتر در برابر خوردگی آب دریا برای خط لوله های زیر دریایی و سیستم های کنترل مایعات پلت فرم دریایی
هوافضا:ویژگی های سبک وزن و قدرت بالا برای سیستم های هیدرولیکی و سوخت در هواپیما مناسب است
مواد غذایی و داروسازی:خواص غیر سمی و غیر آلوده کننده مناسب برای پردازش مواد غذایی و کنترل مایعات دارویی
