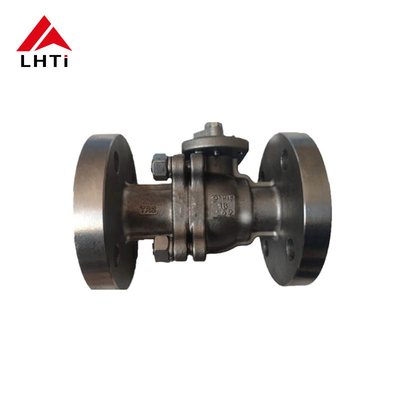

ANSI B16.34 تیتانیوم Gr2 Gr5 PN16 فلنج شیر کوله برای صنایع شیمیایی و برق DN10-DN200

Name: ANSI B16.34 تیتانیوم Gr2 Gr5 PN16 فلنج شیر کوله برای صنایع شیمیایی و برق DN10-DN200
Brand: Baoji Lihua Nonferrous Metals Co., Ltd.
SKU: دریچه توپ تیتانیوم
Price: 22,899.08 USD
Availability: InStock

نام تجاری:	LHTi
شماره مدل:	دریچه توپ تیتانیوم
مقدار تولیدی:	5 تکه
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون
توانایی عرضه:	5000 عدد در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

بائوجی، شانشی، چین

گواهی:

ISO9001,CE,etc

مدل:

شیر توپی

نوع بدن:

2-تکه، 3-تکه

نوع محرک:

دستی، پنوماتیک، برقی

جنس صندلی:

PTFE، RPTFE، PEEK

درجات:

TA2

مواد توپ:

تیتانیوم، فولاد ضد زنگ

عملیات:

دستی، دنده ای، پنوماتیک، برقی

روش عملیات:

اهرم، دنده، محرک

جزئیات بسته بندی:

کیس پلائیوود یا پالت، یا به عنوان هر مورد نیاز خود را

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

دریچه توپ تیتانیومی صنعت برق

شیر توپ تیتانیوم صنعت شیمیایی

دریچه توپ تیتانیوم PN16

توضیحات محصول

شیر توپی فلنجی تیتانیوم گرید 2 و 5 مطابق با استاندارد ANSI B16.34 PN16

این شیرهای توپی تیتانیومی که برای کاربردهای صنایع شیمیایی و نیروگاهی با قطر اسمی از DN10 تا DN200 طراحی شده‌اند، مقاومت استثنایی در برابر خوردگی و عملکرد استحکام بالا را ارائه می‌دهند.

مرور کلی محصول

شیرهای توپی تیتانیومی برای فرآیندهای تخصصی و شرایط محیطی چالش‌برانگیز مهندسی شده‌اند. با بهره‌گیری از مقاومت برتر در برابر خوردگی و استحکام بالای آلیاژهای تیتانیوم، این شیرها به طور گسترده در صنایع فرآوری شیمیایی، مهندسی دریایی و هوافضا مورد استفاده قرار می‌گیرند.

انواع شیر توپی تیتانیومی موجود

شیر توپی شناور

دارای طراحی ساده‌ای است که در آن گوی تحت فشار سیال کمی حرکت می‌کند تا آب‌بندی حاصل شود. ایده‌آل برای کاربردهای کنترل سیال عمومی در شرایط فشار و دمای متوسط تا پایین.

مشخصات فنی

کلاس فشار	PN1.6-4.0Mpa Class150-300Lb
قطر اسمی	DN15-DN300 1/2"-12"
حالت محرک	دستی، کرم گیربکس، پنوماتیک، هیدرولیک، الکتریکی
جنس بدنه، کلاهک	TA1, TA2, TA10, Gr2, Gr3
جنس گوی	TA1, TA2, TA10, Gr2, Gr3
جنس ساقه	TA1, TA2, TA10, TC4, Gr2, Gr3, Gr5
جنس رینگ آب‌بندی	PTFE, RPTFE, PPL, PEEK
مدل‌های شیر	Q44F-16Ti, Q44F-25Ti, Q44F-40Ti, Q45F-16Ti, Q45F-25Ti, Q45F-40Ti, Q344F-16Ti, Q344F-25Ti, Q344F-40Ti, Q345F-16Ti, Q345F-25Ti, Q345F-40Ti, Q644F-16Ti, Q64F-25Ti, Q644F-40Ti, Q645F-16Ti, Q645F-25Ti, Q645F-40Ti, Q944F-16Ti, Q944F-25Ti, Q944F-40Ti, Q945F-16Ti, Q945F-25Ti, Q945F-40Ti, Q44F-150LB(Ti), Q44F-300LB(Ti), Q345F-150LB(Ti), Q645F-150LB(Ti), Q945F-150LB(Ti)
استانداردهای طراحی	GB/T12237, ASME B16.34
ابعاد سر به سر	GB/T12221, ASME B16.10
اتصالات فلنجی	HG, GB, JB, API, ANSI, ISO, BS, DIN, NF, JIS
استانداردهای تست	JB/T9092, GB/T13927, API598

شیر توپی با نشیمنگاه ثابت (Trunnion Mounted)

دارای یک گوی ثابت در بدنه شیر است که کنترل جریان از طریق چرخش ساقه انجام می‌شود. این طراحی آب‌بندی قابل اعتماد و عملکرد عملیاتی را برای کاربردهای فشار و دمای بالا فراهم می‌کند.

شیر توپی با پورت V شکل

دارای طراحی گوی V شکل برای بهبود عملکرد تنظیم و کنترل دقیق سیال است، که آن را برای کاربردهایی که نیاز به تنظیم دقیق جریان دارند، مناسب می‌سازد.

شیر توپی چند راهه

دارای چندین مسیر ورودی و خروجی برای فعال کردن عملکردهای پیچیده توزیع و ادغام سیال است، که برای سیستم‌های کنترل سیال پیشرفته ایده‌آل است.

اصل عملکرد

شیرهای توپی تیتانیومی جریان سیال را از طریق حرکت دورانی یک کره در داخل بدنه شیر کنترل می‌کنند که شامل بدنه شیر، کره، ساقه و اجزای آب‌بندی است.

موقعیت باز

هنگامی که کاملاً باز است، کره در امتداد جهت جریان خط لوله قرار می‌گیرد و اجازه عبور بدون محدودیت سیال را می‌دهد.

موقعیت بسته

هنگامی که کاملاً بسته است، کره عمود بر خط لوله می‌چرخد و به طور موثر از عبور سیال جلوگیری می‌کند.

موقعیت‌های میانی

چرخش جزئی ساقه به کره اجازه می‌دهد تا ناحیه جریان را تا حدی مسدود کند و امکان تنظیم دقیق جریان را فراهم می‌آورد.

عملکرد آب‌بندی به تماس محکم بین کره و نشیمنگاه شیر متکی است، که معمولاً از اجزای آب‌بندی الاستیک مانند اورینگ‌ها یا آب‌بندهای PTFE برای اطمینان از جلوگیری از نشت قابل اعتماد استفاده می‌کند. عملکرد از طریق چرخش ساقه حاصل می‌شود، با گزینه‌هایی برای عملکرد دستی، محرک‌های الکتریکی یا محرک‌های پنوماتیک برای کنترل از راه دور.

کاربردهای صنعتی

صنایع شیمیایی: مقاومت عالی در برابر خوردگی این شیرها را برای جابجایی سیالات خورنده از جمله اسیدها، محلول‌های قلیایی و اکسیدها ایده‌آل می‌سازد.
صنایع نفت و گاز: برای کنترل جریان و فشار در عملیات استخراج، حمل و نقل و فرآوری برای اطمینان از ایمنی و پایداری سیستم حیاتی است.
مهندسی دریایی: مقاومت برتر در برابر خوردگی آب دریا امکان استفاده گسترده در خطوط لوله زیردریایی و سیستم‌های کنترل سیال سکوهای فراساحلی را فراهم می‌کند.
حوزه هوافضا: ویژگی‌های سبکی و استحکام بالا، الزامات سختگیرانه سیستم‌های هیدرولیک و سوخت در کاربردهای هواپیما را برآورده می‌کند.
صنایع غذایی و دارویی: مواد تیتانیومی غیر سمی از آلودگی جلوگیری می‌کنند و این شیرها را برای کنترل سیال در عملیات فرآوری و تولید مناسب می‌سازند.
