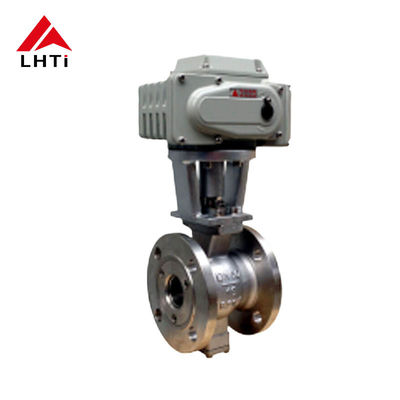

دریچه های تیتانیوم الکتریکی V-Port Ball Valve Gr1 Gr2 8 Inch Ball Valve کلاس 150 DN 15-250 برای آب

نام تجاری:	LHTi
شماره مدل:	شیر توپی تیتانیوم V-Port
مقدار تولیدی:	یک قطعه
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون
توانایی عرضه:	5000 عدد در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

بائوجی، چین

گواهی:

ISO9001,CE,etc

استاندارد طراحی:

API 6D، API 608، ASME B16.34

مدل:

شیر توپی

نوع صندلی:

صندلی نرم، صندلی فلزی

نوع بدن:

شناور، ترونیون

عملیات:

دستی، دنده، پنوماتیک، برقی

مواد:

تیتانیوم

روش عملیات:

اهرم، دنده، محرک

نوع توپ:

بندر کامل، بندر کاهش یافته

جزئیات بسته بندی:

کیس پلائیوود یا پالت، یا به عنوان هر مورد نیاز خود را

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

دریچه توپ تیتانیوم کلاس 150

DN 15-250 دریچه توپ تیتانیوم

8 اینچ تیتانیوم شیر توپ

توضیحات محصول

شیرهای توپی تیتانیومی با پورت V شکل

شیرهای کنترلی تخصصی با پورت‌های V شکل برای کنترل دقیق جریان، ساخته شده از تیتانیوم برای مقاومت استثنایی در برابر خوردگی در کاربردهای صنعتی چالش برانگیز.

مشخصات فنی

رده فشار	PN1.6-4.0Mpa کلاس150-300Lb
قطر اسمی	DN25-DN350 1"-14"
حالت محرک	چرخ دنده حلزونی، پنوماتیک، هیدرولیک، الکتریکی
جنس بدنه، کلاهک	TA1, TA2, TA10, Gr2, Gr3
جنس توپ	TA1, TA2, TA10, Gr2, Gr3
جنس ساقه	TA1, TA2, TA10, TC4, Gr2, Gr3, Gr5
جنس حلقه آب‌بندی	PTFE, RPTFE, PPL, PEEK
مدل‌های شیر	VQ647Y-16Ti, VQ647Y-25Ti, VQ647Y-40Ti, VQ647Y-150Lb(Ti), VQ647Y-300Lb(Ti), VQ647Y-16A, VQ647Y-25A, VQ647Y-40A, VQ647Y-150Lb(A), VQ647Y-300Lb(A), VQ947Y-16Ti, VQ947Y-25Ti, VQ947Y-40Ti, VQ947Y-150Lb(Ti), VQ947Y-300Lb(Ti), VQ947Y-16A, VQ947Y-25A, VQ947Y-40A, VQ947Y-150Lb(A), VQ947Y-300Lb(A)
استانداردهای طراحی	GB/T12237, ASME B16.34
ابعاد سر به سر	GB/T12221, API6D, ASME B16.10
اتصالات فلنجی	HG, GB, JB, API, ANSI, ISO, BS, DIN, NF, JIS
استانداردهای تست	JB/T9092, GB/T13927, API6D, API598

ویژگی‌ها و مزایای کلیدی

طراحی پورت V شکل: امکان کنترل دقیق جریان با مدولاسیون خطی و پایدار برای کاربردهای دقیق تنظیم
مقاومت در برابر خوردگی: مقاومت استثنایی در برابر مواد شیمیایی، آب دریا و محیط‌های خشن، دوام و طول عمر را تضمین می‌کند
نسبت استحکام به وزن بالا: ساختار مستحکم با تیتانیوم سبک برای جابجایی و نصب آسان‌تر
تحمل دما: مناسب برای کاربردهای دمای بالا و پایین
دوام: عمر طولانی با کاهش نیاز به نگهداری و تعویض
سازگاری زیستی: ایده‌آل برای صنایع داروسازی و بیوتکنولوژی با تماس با مواد بیولوژیکی
کاهش نگهداری: هزینه‌های عملیاتی و زمان توقف کمتر به دلیل مقاومت بالا در برابر خوردگی
عملکرد روان: مهندسی دقیق، عملکرد کارآمد و کنترل فرآیند بهبود یافته را تضمین می‌کند
تطبیق‌پذیری: مناسب برای پردازش شیمیایی، نفت و گاز، تولید برق و کاربردهای صنعتی مختلف
ایمنی بهبود یافته: ایمنی عملیاتی بهبود یافته در محیط‌های حیاتی و خطرناک

راهنمای محاسبه اندازه شیر

تعیین مقدار Cv
ضریب جریان (Cv) را با استفاده از معادلات استاندارد یا ابزارهای نرم‌افزاری بر اساس مشخصات سیال و شرایط عملیاتی محاسبه کنید.
کاویتاسیون و مشخصات سیال
- بررسی کاویتاسیون: ضریب بازیابی فشار مایع (FL) را برای جلوگیری از مشکلات کاویتاسیون تأیید کنید
- ضریب انبساط: ضریب نسبت افت فشار را برای سیالات قابل تراکم تعیین کنید تا تغییرات چگالی را در نظر بگیرید
انتخاب اندازه اسمی شیر
اندازه شیر را بر اساس مقدار Cv محاسبه شده انتخاب کنید:
- شیرهای توپی با پورت V شکل: 20% تا 80% باز شدن پورت
- شیرهای توپی با پورت گرد: 30% تا 80% باز شدن پورت
برای اندازه‌گیری مناسب به نمودارهای Cv سازنده مراجعه کنید.
نوع شیر و مواد
- نوع اتصال: بر اساس الزامات کاربرد، فلنجی، رزوه دار یا جوشی را انتخاب کنید
- مواد: تیتانیوم یا فولاد ضد زنگ را برای مقاومت در برابر خوردگی با اسید استیک و سایر مواد شیمیایی انتخاب کنید
- نشیمنگاه شیر: RTFE (تفلون تقویت شده) را برای کاربردهای شیر کنترل V-Ball در نظر بگیرید
انتخاب عملگر
عملگر الکتریکی، پنوماتیک یا هیدرولیک را بر اساس الزامات گشتاور/نیروی محرکه، مکانیزم کنترل (روشن/خاموش یا مدولاسیون) و سازگاری با سیستم اتوماسیون انتخاب کنید.

کاربردهای صنعتی

صنایع شیمیایی: مدیریت مواد خورنده از جمله محلول‌های اسید و قلیا، و اکسیدها در فرآیندهای تولید شیمیایی
صنایع نفت و گاز طبیعی: کنترل جریان و فشار در سیستم‌های استخراج، حمل و نقل و پردازش
مهندسی دریایی: سیستم‌های کنترل سیال در خطوط لوله زیردریایی و سکوهای فراساحلی با مقاومت عالی در برابر خوردگی آب دریا
زمینه هوافضا: سیستم‌های هیدرولیک و سوخت که به اجزای سبک و با استحکام بالا برای کاربردهای هواپیما نیاز دارند
صنایع غذایی و دارویی: سیستم‌های کنترل سیال که در آن‌ها مواد غیر سمی و غیر آلاینده ضروری هستند
