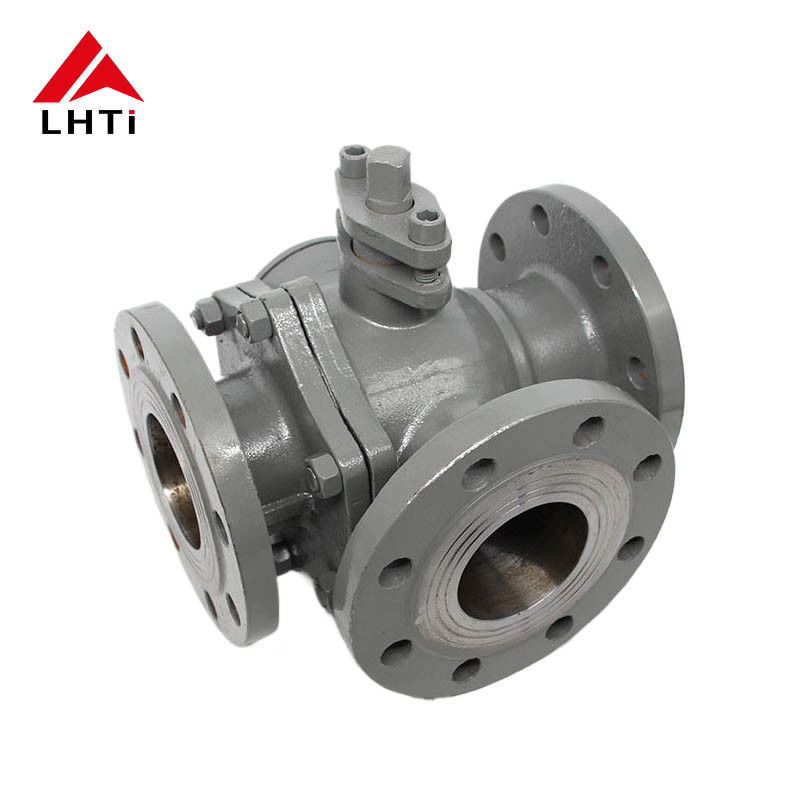

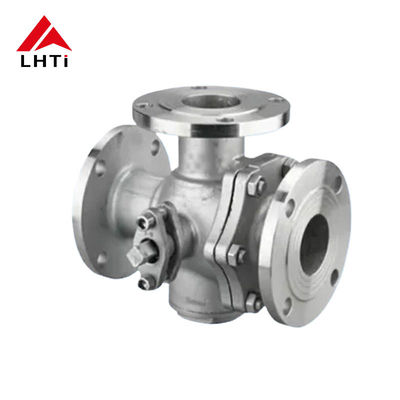

شیر توپی سه راهه ASME B16.34 شیر توپی تیتانیوم TA2

نام تجاری:	LHTi
شماره مدل:	شیر توپی ASME B16.34
مقدار تولیدی:	یک قطعه
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون
توانایی عرضه:	5000 عدد در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

بائوجی، چین

گواهی:

ISO9001,CE,etc

روش عملیات:

اهرم، دنده، محرک

استاندارد طراحی:

API 6D، ASME B16.34

مواد:

تیتانیوم TA2 GR2

طراحی ایمن در برابر حریق:

API 607، API 6FA

درجه بندی دما:

-196°C - 600°C

رتبه بندی فشار:

کلاس 150 - کلاس 600

ابعاد صورت به چهره:

ASME B16.10

عملیات:

دستی، پنوماتیک، برقی

طراحی ضد الکتریسیته ساکن:

API 608

نوع محرک:

دستی، پنوماتیک، برقی

جزئیات بسته بندی:

کیس پلائیوود یا پالت، یا به عنوان هر مورد نیاز خود را

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

ASME B16.34 دریچه توپ سه طرفه,6 اینچ دریچه توپ سه طرفه,دریچه توپ مقاوم به خوردگی

6 Inch Three Way Ball Valve

Corrosion Resistant Three Way Ball Valve

توضیحات محصول

ASME B16.34 دریچه ی سه طرفه ی توپکوله TA2 دریچه ی توپکوله ی تیتانیوم

دریچه توپ 6 اینچی مقاوم به خوردگی که برای کاربردهای صنعتی با عملکرد و قابلیت اطمینان برتر طراحی شده است.

دریچه های تیتانیوم: نوع L و نوع T

دریچه های تیتانیوم کوله ای سه طرفه در پیکربندی های نوع L (Q44F) و نوع T (Q45F) در دسترس هستند که هر کدام برای کاربردهای کنترل جریان خاص در سیستم های صنعتی طراحی شده اند.

دریچه توپ سه راه نوع L (Q44F)

دریچه توپ سه طرفه نوع L برای تغییر جهت جریان طراحی شده است و دو کانال عمودی را به یکدیگر متصل می کند تا جریان متوسط را به طور موثر از یک جهت به سمت دیگر هدایت کند.

دریچه توپ سه راه نوع T (Q45F)

دریچه توپ سه طرفه نوع T قابلیت توزیع رسانه، همجوشی و تغییر جهت جریان را فراهم می کند.این امکان اتصال سه کانال یا اتصال بین هر دو کانال برای نیازهای کنترل جریان پیچیده را فراهم می کند.

مشخصات فنی

درجه بندی فشار	PN1.6-4.0Mpa کلاس150-300Lb
قطر اسمی	DN15-DN300 1/2 "-12"
حالت درایو	دستگیره، کرم گیر، پنوماتیک، هیدرولیک، الکتریکی
مواد بدنه و هوبنت	TA1, TA2, TA10, Gr2, Gr3
مواد توپ	TA1, TA2, TA10, Gr2, Gr3
مواد بنیادی	TA1, TA2, TA10, TC4, Gr2, Gr3, Gr5
مواد حلقه مهر و موم	PTFE، RPTFE، PPL، PEEK
مدل های شیر توپ تیتانیوم	Q44F-16Ti، Q44F-25Ti، Q44F-40Ti، Q45F-16Ti، Q45F-25Ti، Q45F-40Ti، Q344F-16Ti، Q344F-25Ti، Q344F-40Ti، Q345F-16Ti، Q345F-25Ti، Q345F-40Ti، Q644F-16Ti، Q64F-25Ti، Q644F-40Ti، Q645F-16Ti، Q645F-25Ti،Q645F-40Ti، Q944F-16Ti، Q944F-25Ti، Q944F-40Ti، Q945F-16Ti، Q945F-25Ti، Q945F-40Ti، Q44F-150LB(Ti) ، Q44F-300LB(Ti) ، Q345F-150LB(Ti) ، Q645F-150LB(Ti) ، Q945F-150LB(Ti) ، Q945F-150LB(Ti)
استانداردهای طراحی	GB/T12237، ASME B16.34
ابعاد چهره به چهره	GB/T12221, ASME B16.10
اتصال فلنج	HG، GB، JB، API، ANSI، ISO، BS، DIN، NF، JIS
استانداردهای آزمایش	JB/T9092، GB/T13927, API598

ساختار صندلی شیر

دریچه های توپ تیتانیوم سه طرفه معمولا دارای ساختار دو صندلی هستند. پیکربندی های سفارشی چهار صندلی بر اساس درخواست در دسترس هستند.ارائه عملکرد محکم تر و انعطاف پذیری عملیاتی برای کاربردهای تخصصی.

مزایای صنعتی

دریچه های توپ دارای ساخت فشرده، مهر و موم قابل اعتماد، طراحی ساده و نگهداری آسان هستند. سطح مهر و موم و سطح کروی در موقعیت بسته باقی می مانند و فرسایش متوسط را به حداقل می رسانند.مناسب برای محیط کار عمومی از جمله آب، حلال ها، اسید ها، گاز طبیعی و کاربردهای سخت با اکسیژن، پراکسید هیدروژن، متان و اتیلن.

ویژگی های کلیدی

حداقل مقاومت مایع:ضریب مقاومت برابر با طول لوله معادل
طراحی کامپکت:ساختار ساده، اندازه کوچک و ساخت سبک
مهر و موم قابل اعتماد:سطوح بسته بندی پلاستیکی بسته بندی عالی را فراهم می کنند، مناسب برای سیستم های خلاء
عملیات سریع:چرخش 90 درجه برای کار کامل باز/نزدیک، سازگار با کنترل از راه دور
نگهداری آسان:ساخت ساده با حلقه های مهر و موم قابل جدا کردن برای جدا کردن و تعویض ساده
حفاظت از سطح:سطح مهر و موم صندلی توپ و شیر در صورت باز یا بسته شدن کاملاً از محیط جدا می شود و از فرسایش جلوگیری می کند

کاربردهای صنعتی

صنایع شیمیایی و پتروشیمی

توزیع مایع و همجوار شدن برای مخلوط یا جدایی شیمیایی در فرآیندهای واکنش پیچیده. تغییر جهت جریان برای نیازهای فرآیند تولید.

نفت و گاز

مدیریت سیستم لوله کشی برای کنترل مسیر حمل و نقل مایعات، تقسیم و ادغام عملیات. نگهداری تجهیزات با تغییر مسیر مایعات برای حفظ عملکرد سیستم.

تصفیه آب

کنترل توزیع آب در دستگاه های تصفیه برای تغییر جهت جریان بین مراحل تصفیه. عملکرد سیستم تصفیه برای تغییر وضعیت فیلتر.

صنعت مواد غذایی و نوشیدنی

مدیریت مایعات برای توزیع، مخلوط و تغییر جهت جریان در خطوط تولید. ادغام سیستم CIP برای تمیز کردن و ضد عفونی کردن کنترل جریان مایعات.

صنعت داروسازی

مدیریت فرآیند تولید برای هدایت و کنترل مخلوط دارو مایع تجهیزات آزمایشگاهی برای توزیع و دستکاری نمونه مایع

سیستم های HVAC

ادغام سیستم خنک کننده و گرم کننده برای تغییر جهت جریان آب خنک کننده / گرم کننده و تنظیم دمای. بهینه سازی مدیریت انرژی از طریق کنترل جهت جریان.
