عوامل هزینه فلنج تیتانیوم گردن بلند جوشی

درایورهای هزینه فلنج تیتانیوم گردن جوش بلند

فلنج گردن جوش بلند، گردن جوشی با توپی بلندتر نیست. این یک جزء نازل است: توپی توسعه یافته اجازه می دهد تا فلنج مستقیماً به پوسته ظرف یا لوله دیواری سنگین بدون قطعه قرقره اضافی جوش داده شود و جوش را به اندازه ای دور از فلنج قرار می دهد که گرمای جوشکاری سطح واشر را مخدوش نکند. هر دوی این ویژگی‌ها در وزن تیتانیوم و ساعت‌های ماشین‌کاری پرداخت می‌شوند، به همین دلیل است که قیمت این کالا بسیار بیشتر از قیمت یک لغزش است.

آنچه که Long Hub در واقع انجام می دهد

طول توپی در هر اندازه و کلاس جدول بندی می شود و با بالا رفتن کلاس افزایش می یابد زیرا دیوار در محل جوش باید با دیواره نازل مطابقت داشته باشد. سه چیز از آن نتیجه می گیرد. جوش دور از فلنج قرار می گیرد، بنابراین صورت صاف می ماند. سوراخ را می توان تا قطر داخلی نازل ماشین کاری کرد، بنابراین هیچ مرحله ای برای جمع آوری محصول وجود ندارد. و توپی طول کافی برای آزمایش اولتراسونیک جوش از هر دو طرف را می دهد، که یک گردن جوش کوتاه این کار را نمی کند.

هزینه آن هندسه جرم است. یک گردن جوش بلند در همان اندازه و کلاس چندین برابر گردن جوش وزن دارد و روی تیتانیوم این جرم بزرگترین خط در قیمت است. خریداری که از استعلام گردن جوش کپی می‌کند و کلمه long را بدون تغییر کلاس یا طول توپی اضافه می‌کند، قیمتی دریافت می‌کند که بالا به نظر می‌رسد و در واقع برای نقشه درست است.

مسیر لوله و بیلت

گردن‌های جوشی بلند معمولاً از میله یا شمش با هسته بیرون زده می‌شوند، زیرا قالب آهنگری برای حجم کم قابل توجیه نیست. اندازه‌های بزرگ‌تر به شکل حلقه‌ای در می‌آیند یا آهنگری می‌شوند و سپس ماشین‌کاری می‌شوند. مسیر برای خریدار اهمیت دارد زیرا قطعات ترپن شده زمان ماشینکاری بیشتر و ضایعات بیشتری را به همراه دارند، در حالی که قطعات آهنگری هزینه ابزارآلاتی را به همراه دارند که فقط در یک دسته بازپرداخت می کنند.

هر کدام از مسیرها می‌توانند ابعاد ASME B16.5 را داشته باشند و هر کدام می‌توانند به ASTM B381 برای آهنگری یا استاندارد میله برای سهام اولیه گواهی شوند. آنچه تغییر می کند زمان تحویل و حداقل مقدار است: یک اندازه ترپن شده را می توان یک تکه در یک زمان ساخت، یک اندازه جعلی معمولاً نمی تواند.

چرا قیمت حرکت می کند

چهار چیز بیشتر تغییرات بین دو نقل قول را برای چیزی شبیه فلنج یکسان ایجاد می کند: کلاس، صورت، طول هاب و اندازه لات. کلاس ضخامت دیوار و دایره پیچ را با هم تغییر می دهد، شیار مفصل حلقه ماشینکاری را اضافه می کند و گزینه یک صورت برجسته ساده را حذف می کند، و توپی که طولانی تر از الگوی استاندارد است وزن را در هر دو انتهای بیلت اضافه می کند.

صورت، موردی است که اغلب از یک پرس و جو حذف می شود و بعد از کلاس، قیمت را بیشتر تغییر می دهد. صورت برآمده در یک پاس چرخانده می شود. یک شیار مشترک حلقه ای به ابزاری شکل گرفته، عمق اندازه گیری شده و سطحی که بر روی یک حلقه فلزی مهر و موم می شود نیاز دارد و اگر شیار به اندازه زیاد بریده شود، نمی توان آن را تعمیر کرد. روی تیتانیوم، شیار نیز سفت می شود، بنابراین پاس پایانی باید سبک باشد.

خواندن فیلد قیمت در این صفحه

بلوک مشخصات در این صفحه قیمتی بین 30 تا 80 دلار آمریکا برای هر قطعه دارد. این یک محدوده الگو است که از یک لیست فلنج کوچک باقی مانده است، نه یک نقل قول برای گردن جوش طولانی. در NPS 8 در کلاس 600 آهنگری با گردن جوش بلند تیتانیوم ده ها کیلوگرم وزن دارد و این فلز به تنهایی قبل از هر ماشینکاری بسیار بیشتر از سطح بالای آن ارزش دارد.

هر قیمتی را که در صفحه محصول نشان داده می شود به عنوان نشانگر کوچکترین کالا در این محدوده تلقی کنید و در مقابل وزن، کلاس، صورت و اندازه لات درخواست کنید. همین امر در مورد نام محصول نیز صدق می‌کند، که در حال حاضر به‌عنوان یک عبارت جستجو خوانده می‌شود تا توضیحی در مورد قطعه.

یادداشت های سفارش

قطر و دیواره بیرونی نازل، اندازه و کلاس فلنج، صورت، طول توپی یا برآمدگی از پوسته، سوراخ، درجه و محدوده آزمایش را در نظر بگیرید. اگر فلنج روی یک ظرف می رود، ضخامت پوسته در محل جوش بخشی از مشخصات فلنج است، زیرا توپی باید با آن برای یک جوش نفوذ کامل مطابقت داشته باشد.

در درجه، جداول بالاتر این صفحه Gr1، Gr2، Gr5، Gr7 و Gr12 را پوشش می دهند، در حالی که خط مواد Gr1 را دو بار فهرست می کند و Gr3، Gr4 و Gr9 را بدون هیچ ترکیبی برای آنها اضافه می کند. برای یک گردن جوش بلند، انتخاب عملی Gr2 برای سرویس عمومی و Gr7 است که در آن نازل کلریدها را می بیند. Gr5 زمانی استفاده می شود که نازل یک اتصال بار بالا باشد. نمره و استاندارد را در یک خط گزارش بخواهید.

زمینه های بعدی نیز نیاز به مراقبت دارند. ردیف اندازه NPS 1/2 تا 24 و DN 10 تا 2000 را با هم می دهد، اما NPS 24 DN 600 است، بنابراین دو نیمه محدوده متفاوتی هستند و فقط اولین ها با B16.5 مطابقت دارند. ردیف استاندارد با ASTM B16.5 خاتمه می یابد، که یک استاندارد صادر شده نیست: ابعاد از ASME B16.5، مواد از ASTM B381 آمده است. گزارشی با استناد به ASTM B16.5 قابل تولید نیست، بنابراین باید قبل از انجام سفارش، عبارت را اصلاح کرد.

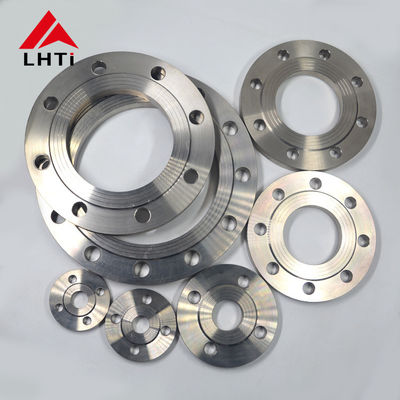

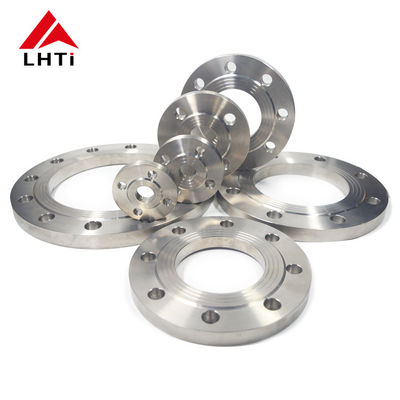

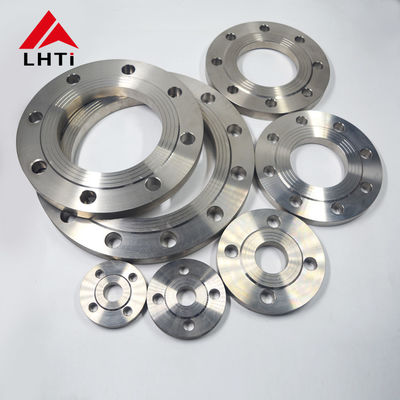

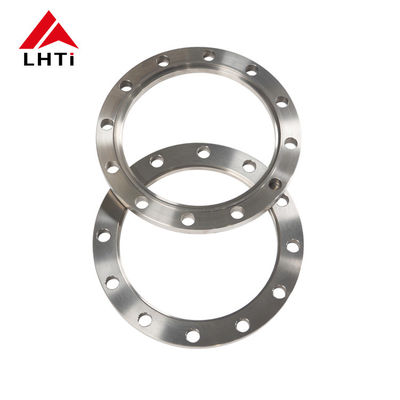

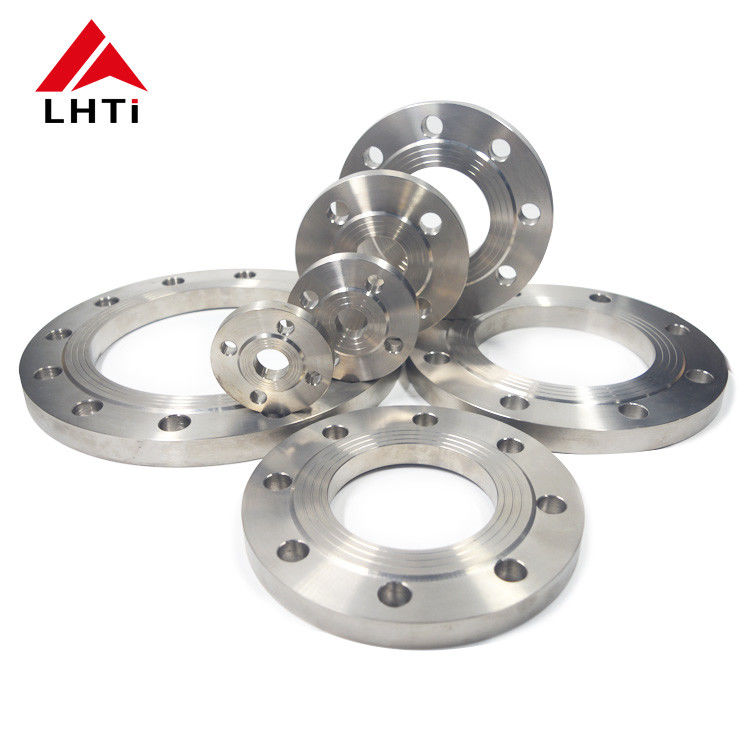

تصاویر محصول
