فلنج‌های تیتانیوم گرید ۱ و گرید ۲: توضیح گرید‌های TA

فلنج‌های تیتانیوم Gr1 و Gr2: توضیح گریدهای TA

دو سیستم نام‌گذاری در سفارش فلنج تیتانیوم به هم می‌رسند. گریدهای ASTM Gr1 و Gr2 همان‌هایی هستند که اکثر نقشه‌های بین‌المللی و گواهینامه‌ها استفاده می‌کنند، در حالی که کارخانه‌های چینی، از جمله این کارخانه، بر اساس علائم GB/T TA نیز کار می‌کنند. این دو سیستم فلزات یکسان را با نام‌های متفاوت توصیف می‌کنند و سفارش خریدی که آن‌ها را بدون ذکر اینکه کدام یک حاکم است، مخلوط کند، منبع رایج تأخیر در ورود کالا است.

TA0 تا TC4: معنی علائم چینی

سیستم تیتانیوم GB/T از TA برای گریدهای تقریباً خالص، TB برای آلیاژهای بتا و TC برای آلیاژهای آلفا بتا استفاده می‌کند. TA0 و TA1 در انتهای کم اکسیژن قرار دارند و با ASTM Gr1 مطابقت دارند. TA2 گرید خلوص صنعتی استاندارد است و با Gr2 مطابقت دارد. TA3 با Gr3 مطابقت دارد. TA9 گرید اصلاح شده با پالادیوم است و با Gr7 مطابقت دارد، و TA10 گرید مولیبدن نیکل است و با Gr12 مطابقت دارد. TC4 آلیاژ Ti-6Al-4V است و با Gr5 مطابقت دارد.

تطابق نزدیک است اما مجوز جایگزینی آزادانه نیست. معمولاً یک گواهینامه برای یک سیستم صادر می‌شود، بنابراین سفارش باید سیستمی را نام ببرد که بازرسی دریافتی بر اساس آن بررسی خواهد کرد. اگر نقشه TA2 را می‌گوید و گزارش Gr2 را می‌گوید، بازرس نیاز به تأییدیه کتبی دارد، در غیر این صورت مواد در قرنطینه باقی می‌مانند تا کسی آن را تأیید کند.

انتخاب بین Gr1 و Gr2 برای فلنج

تفاوت بین Gr1 و Gr2 اکسیژن است، نه آلیاژ: حدود 0.18 درصد در مقابل 0.25 درصد. این باعث افزایش تنش از 240 به 345 مگاپاسکال و تسلیم از 138 به 275 مگاپاسکال می‌شود و این دلیل است که Gr2 پیش‌فرض برای فلنج است. یک اتصال پیچ شده، سطح را در فشردگی اطراف واشر بارگذاری می‌کند و یک سطح نرم Gr1 در قطر بزرگ قبل از نشستن واشر تحت پیش‌بار پیچ تغییر شکل می‌دهد.

Gr1 هنوز جایگاه خود را دارد. این ماده شکل‌پذیرتر از این دو است، خم شدن آن آسان‌تر است و در بار کم پیچ، شیار واشر عمیق‌تری ایجاد می‌کند که برای خطوط آب و تأسیسات کم فشار مناسب است. آنچه برای آن مناسب نیست، یک اتصال کلاس 900 یا 1500 است که در آن بار پیچ بالا است و سطح باید در طول چندین بارگذاری صاف بماند.

خدمات شیمیایی بیش از استحکام تصمیم می‌گیرد

زمینه کاربرد در این صفحه صنعت شیمیایی را نشان می‌دهد و در آن سرویس، گرید بر اساس محیط انتخاب می‌شود تا استحکام. Gr2 پاسخ عمومی برای اسیدهای اکسید کننده و محلول‌های خنثی است. Gr7 پاسخ در جایی است که کلریدها وجود دارند، زیرا افزودن پالادیوم به فلز اجازه می‌دهد تا به جای حفره‌دار شدن، دوباره غیرفعال شود. Gr12 پاسخ برای اسیدهای کاهنده و محلول‌های داغ است، جایی که مولیبدن و نیکل کاری را انجام می‌دهند که پالادیوم نمی‌تواند.

دو مورد از این انتخاب‌ها در عمل اغلب معکوس می‌شوند. Gr12 اغلب به عنوان یک ارتقاء عمومی نسبت به Gr2 ارائه می‌شود، اما در کلریدها ضعیف‌تر از Gr7 است و نباید برای آب دریا استفاده شود. Gr7 اغلب در هر جایی که اسید ظاهر می‌شود ارائه می‌شود، اما مزیت آن در اسیدهای به شدت اکسید کننده که در آن Gr2 ساده به خوبی با قیمت پایین‌تر عمل می‌کند، از بین می‌رود.

ANSI و ASME یک استاندارد هستند

عنوان این صفحه استاندارد را دو بار تکرار می‌کند، یک بار به عنوان ANSI B16.5 و یک بار به عنوان ASME B16.5. این‌ها یک سند هستند: ANSI نام قدیمی‌تر نهادی است که اکنون به عنوان ASME منتشر می‌کند، و B16.5 دهه‌هاست که پیشوند ASME را حمل می‌کند. لیست کردن هر دو بی‌ضرر است، اما نشانه‌ای است که بلوک ویژگی برای جستجو نوشته شده است نه برای نقشه.

فیلد نام محصول یک ناهماهنگی جدی‌تر است. این فیلد ANSI تیتانیوم فلنج کور را می‌گوید، در حالی که عنوان صفحه و توضیحات به طور کلی فلنج‌ها را توصیف می‌کنند. فلنج کور یک شکل خاص بدون حفره است. اگر مورد در حال نقل قول یک گردن جوشی یا یک لغزشی باشد، فیلد باید قبل از صدور پیشنهاد اصلاح شود، زیرا نوع قیمت را بیش از هر فیلد دیگری تعیین می‌کند.

یادداشت‌های سفارش

نوع، گرید در یک سیستم نام‌گذاری، استاندارد، اندازه، کلاس، سطح و گزارش را مشخص کنید. نوع فیلدی است که اغلب در استعلام‌هایی که از طریق جستجو می‌آیند گم می‌شود و اولین چیزی است که کارخانه برای نقل قول نیاز دارد: یک فلنج کور، یک گردن جوشی و یک لغزشی در همان اندازه و کلاس، سه ریخته‌گری یا آهنگری متفاوت با سه وزن متفاوت هستند.

در این صفحه فیلد مواد gr2، gr7 و gr12 را لیست می‌کند، در حالی که عنوان و توضیحات با Gr1 و Gr2 شروع می‌شوند. بنابراین Gr1 ارائه شده اما لیست نشده است، و خریدارانی که به Gr1 نیاز دارند باید به صراحت آن را بیان کنند. فیلد تکنیک Froged را می‌خواند که املای اشتباه forged است، و فیلد بازرسی آزمایش اولتراسونیک با گزارش 3.1 را وعده می‌دهد، که ترکیبی است که باید در سفارش خرید نگه داشته شود.

اندازه و فشار از الگوی صفحات دیگر در این محدوده پیروی می‌کنند: NPS 1/2 تا 24 در کنار DN 10 تا 2000 نوشته شده است، اما NPS 24 برابر با DN 600 است، بنابراین رقم داخل پرانتز محدوده را برای فلنج B16.5 بیش از حد بیان می‌کند. کلاس 150 تا 2500 با B16.5 سازگار است. کلاس را نقل قول کنید، نه فشار تبدیل شده به بار، زیرا کلاس دایره پیچ و واشر و همچنین دیوار را تعیین می‌کند.

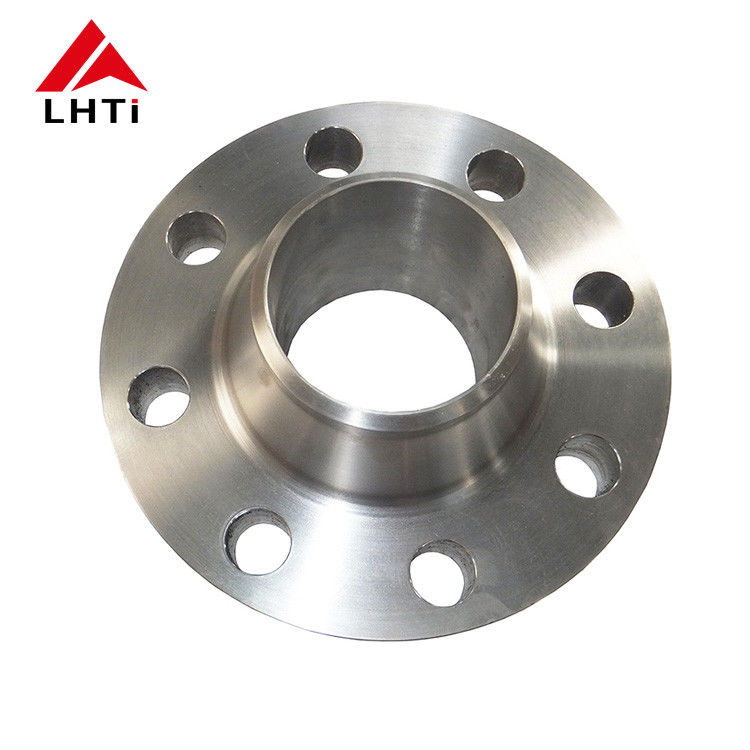

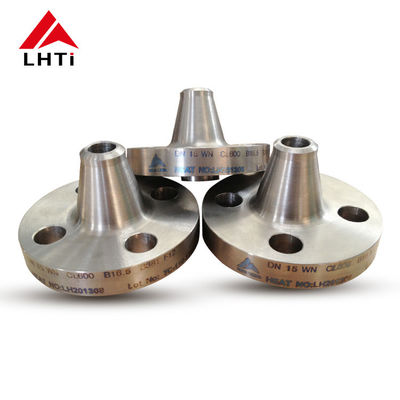

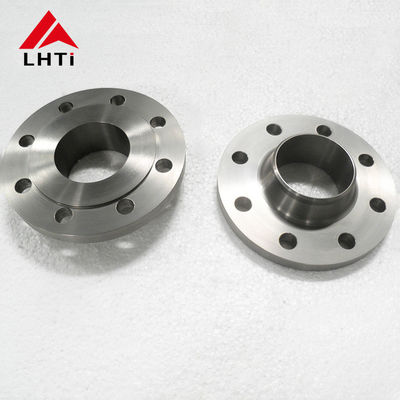

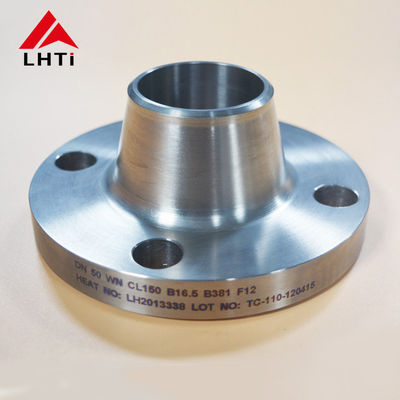

تصاویر محصول
