فلنج صفحه تیتانیوم PL DN40 RF ANSI B16.5

نام تجاری:	LH-Ti
شماره مدل:	LH-BL
مقدار تولیدی:	یک قطعه
قیمت:	US dollar $30/pc--US dollar $80/pc
شرایط پرداخت:	L/C، T/T، وسترن یونیون
توانایی عرضه:	5000 عدد در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

بائوجی، چین

گواهی:

ISO9001, TUV etc.

تایپ کنید:

WN، SO، BL، SW، PL، مفصل دامان، سفارشی.

استاندارد:

ANSI B16.5، JIS B2220، DIN2627-2628، ASME، GB/T 9116، ASTM B16.5

مواد:

Gr1، Gr1، Gr2، Gr3، Gr4، Gr7، Gr9

برنامه:

مورد استفاده در اتومبیل، عینک، تجهیزات پزشکی، الکترونیک، تجهیزات پتروشیمی، شیر پمپ، خط لوله، هوا فضا

سطح آب بندی:

اندازه:

1/2 تا 30 اینچ NB، NPS 1/2 - NPS 24 (DN 10 - 2000)

فشار:

150#، 300#، 600#، 900#، 1500#، 2500#، PN6، PN10، PN16، PN25، PN40، PN64، و غیره/

سطح:

جلا داده شده

تکنیک:

آهنگری و CNC ماشینکاری شده.

بازرسی:

گزارش تست اولتراسونیک و تست مواد EN10204.3.1

جزئیات بسته بندی:

بسته بندی شده توسط فوم موجود در جعبه تخته سه لا برای صادرات

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

فلنج تیتانیوم DN40 RF25

فلنج تیتانیومی DN40

فلنج تیتانیومی با چهره RF25

توضیحات محصول

فلنج صفحه تیتانیوم PL DN40 RF ANSI B16.5

این فلنج صفحه تیتانیوم (نوع PL) یک قطعه جعل شده ، CNC ماشینکاری شده با یک چهره بالا ، ساخته شده به DN40 و استاندارد ANSI B16.5 است. یک فلنج صفحه به فلنج جفت گیری از طریق دیوار لوله ،که یک مفصل ساده و جمع و جور برای خطوط فشار پایین و متوسط را فراهم می کند.. بدن جعل شده متراکم و بدون منافذ است، چهره پولیش اجازه می دهد تا گسل به طور مساوی قرار گیرد، و چهره بالا تمرکز بار بولت در جایی که مهر و موم مورد نیاز است.آب دریا و بسیاری از اسیدها و وزن حدود نیمی از فولادهر قطعه با تست فوق صوتی بررسی می شود و با یک گزارش آزمایش مواد به EN 10204 3 ارسال می شود.1.

مشخصات فنی

محصول	فلنج صفحه تیتانیوم (PL)
استاندارد	ANSI B165، ASME، DIN، GB/T 9116، JIS B2220
انواع	PL، WN، SO، BL، SW، مفصل قفسه، سفارشی
درجه	درجه 1، درجه 2، درجه 5، درجه 7، درجه 12
محدوده اندازه	1/2 اینچ تا 60 اینچ (DN15 تا DN1200)
کلاس فشار	150# تا 2500#، PN6 تا PN64
سطح مهر و موم	RF (چشم بلند)
تکنیک	جفتکاری و ماشینکاری CNC
بازرسی	آزمایش فوق صوتی و گزارش EN 10204 3.1

الزامات ترکیب شیمیایی (حداکثر درصد)

درجه	N	C	H	Fe	اوه	ال	V	Pd	مو	نه
گروه اول	0.03	0.08	0.015	0.20	0.18	-	-	-	-	-
Gr2	0.03	0.08	0.015	0.30	0.25	-	-	-	-	-
Gr5	0.05	0.08	0.015	0.40	0.20	5.5 تا 675	3.5 تا 45	-	-	-
Gr7	0.03	0.08	0.015	0.30	0.25	-	-	0.12-025	-	-
Gr12	0.03	0.08	0.015	0.30	0.25	-	-	-	0.۲-۰4	0.6-09

الزامات مقاومت کششی

درجه	کشش (دقیقه)	تولید (دقیقه ای)	کشش
1	۲۴۰ MPa / ۳۵ KSI	138 MPa / 20 KSI	۲۴ درصد
2	345 MPa / 50 KSI	275 MPa / 40 KSI	20 درصد
5	895 MPa / 130 KSI	828 MPa / 120 KSI	10 درصد
7	345 MPa / 50 KSI	275 MPa / 40 KSI	20 درصد
12	438 MPa / 70 KSI	345 MPa / 50 KSI	۱۸%

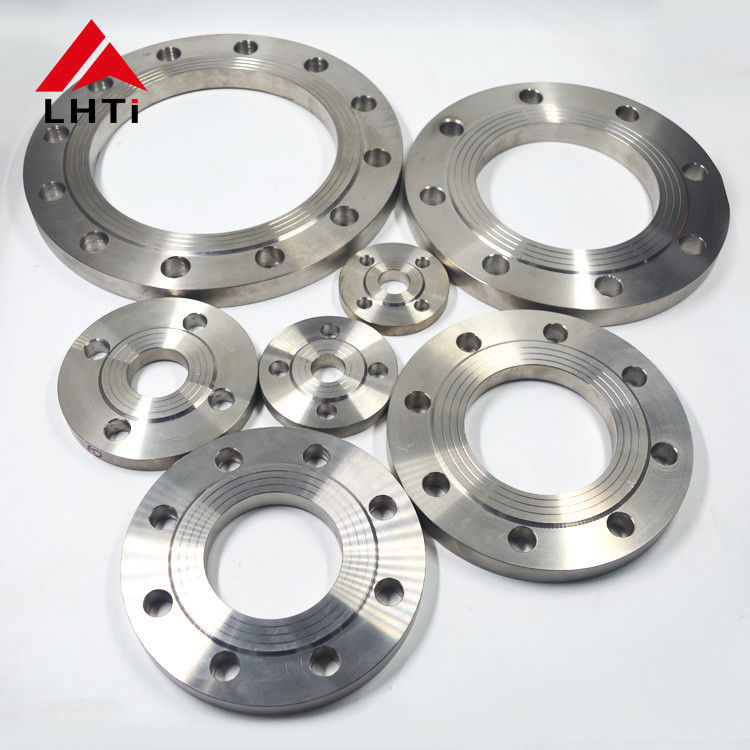

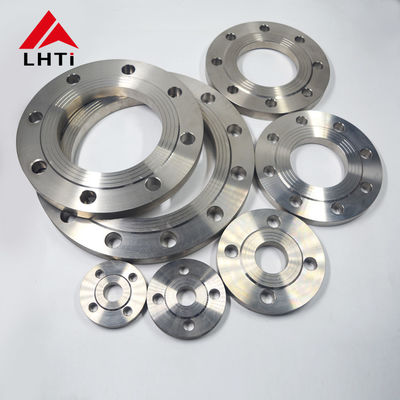

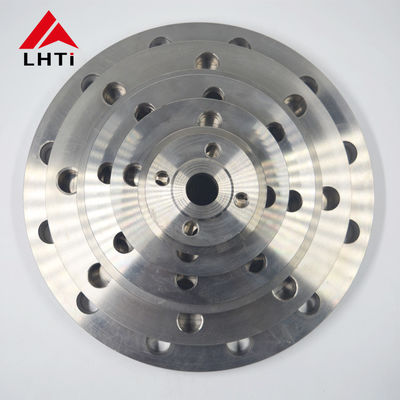

تصویر محصول

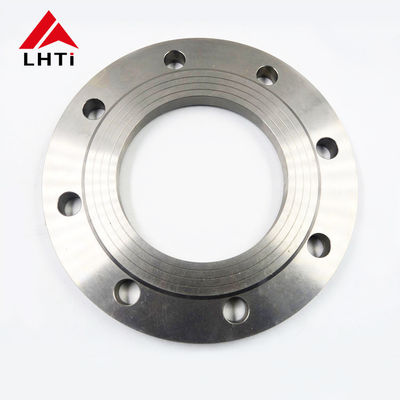

Titanium plate flange PL DN40 raised face

درخواست ها

فلنج صفحه در جایی نصب می شود که یک مفصل فشرده و مقاوم در برابر خوردگی مورد نیاز است. کاربردهای رایج شامل لوله کشی کارخانه فرآیند، اتصال پمپ و شیر، خطوط تصفیه آب و ترشح آب،خدمات نفت و گازاز آنجا که اندازه، کلاس فشار و صورت را می توان بر اساس نقشه تولید کرد،فلنج می تواند با استانداردهای موجود لوله کشی و بسته بندی مطابقت داشته باشدهر دسته برای ابعاد، سطح پایان و مواد قبل از بسته بندی در جعبه های چوبی برای صادرات بررسی می شود.
