جزئیات محصولات

خونه محصولات

تیتانیوم Gr2 90 درجه آرنج ASME B16.9

نام تجاری:	LHTi
شماره مدل:	LH-Ti10
مقدار تولیدی:	5 عدد
شرایط پرداخت:	L/C، D/P، T/T و غیره

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO 9001:2015

نام محصول:

زانویی تیتانیوم Gr2 90 درجه

مواد:

TA0,TA1,TA2,TA9,TA10,BT1-00,BT1-0,Gr1,Gr2

استاندارد:

ASTM 337 338،

OD:

1/8 اینچ تا 48 اینچ

ضخامت دیوار:

Sch5s تا Sch160

پردازش:

فشار

برنامه های کاربردی:

اتصال اتصالات لوله

آزمون شخص ثالث:

موجود است

خدمات پردازش:

خم کردن، جوشکاری، برش دادن، برش، پانچ، آهنگری

جزئیات بسته بندی:

بسته بندی استاندارد صادراتی، جعبه تخته سه لا در خارج

برجسته کردن:

زانویی 90 درجه تیتانیوم Gr7

زانویی تیتانیوم Sch160

زانویی لوله تیتانیوم اتصال اتصال

توضیحات محصول

تیتانیوم Gr2 90 درجه آرنج ASME B16.9

یک آرنج 90 درجه جهت خط لوله را با زاویه راست تغییر می دهد و یکی از رایج ترین لوازم جوش بلت است.آرنج تیتانیوم دارای یک دیواره داخلی صاف و مقاومت جریان کوچک برای محیط گرم، در برابر اسید و قلی مقاوم است، عمر طولانی دارد و نصب آن راحت است، بنابراین به طور گسترده ای در پردازش شیمیایی، نفت، صنعت سبک و سنگین، برق، هوافضا،ساخت کشتی و سایر مهندسی های اساسیاین فیتینگ در Gr2، Gr7 و Gr12 برای اتصال به لوله تیتانیوم بدون درز یا جوش فشار داده می شود.

مشخصات فنی

نام محصول	آرنج تيتانيوم، 90 درجه
مواد	TA0, TA1, TA2, TA9, TA10, BT1-00, BT1-0, Gr1, Gr2, Gr7, Gr12
استاندارد	ASME B169، ASME B363 ، ASTM B337 / B338
قطر بیرونی	1/8 اینچ تا 48 اینچ
ضخامت دیوار	Sch5s به Sch160
نوع	بدون بخیه یا جوش
تکنیک	فشار، استرود
درخواست	اتصال لوله
آزمایش	ابعاد، کشش، UT، PT، ترکیب شیمیایی، هیدروستاتیک، جریان گردشی، رادیوگرافیک، ضخامت، PMI
آزمون شخص ثالث	در دسترس

حداقل خواص مکانیکی بر اساس درجه

درجه	قدرت کششی (MPa)	قدرت تولید (MPa)	طول کششی (٪)
درجه 1	240	138	24
درجه 2	345	275	20
درجه هفتم	345	275	20
درجه 12	483	345	18

تیتانیوم 90 درجه ابعاد آرنج (بخش های انتخاب شده)

NPS	قطر بیرونی (ملی متر)	مرکز به صورت (ملی متر)	دیوار Sch10S (میلی متر)	دیوار Sch40S (میلی متر)
نصف اینچ	21.34	38.10	2.11	2.77
1"	33.40	38.10	2.77	3.38
۲"	60.33	76.20	2.77	3.91
3 سانتی متر	88.90	114.30	3.05	5.49
4"	114.30	152.40	3.05	6.02
6"	168.28	228.60	3.40	7.11
8"	219.08	304.80	3.76	8.18

بازرسی کیفیت

هر آرنج تیتانیوم با بازرسی ابعاد، آزمایش کشش، آزمایش فوق صوتی (UT) ، آزمایش نفوذ (PT) ، بازرسی ترکیب شیمیایی، آزمایش هیدروستاتیک، بازرسی جریان گرد و غبار،بازرسی رادیوگرافی، بازرسی ضخامت و بازرسی PMI قبل از حمل.

تصاویر محصول

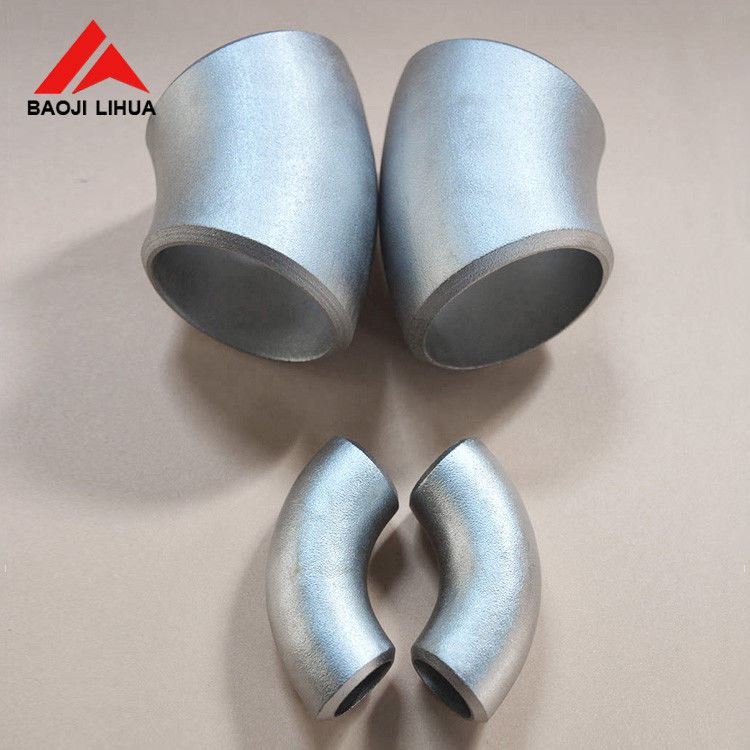

Gr2 titanium 90 degree elbow

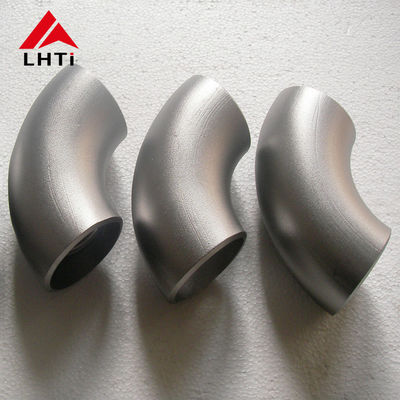

Titanium elbow 90 degree pipe fitting

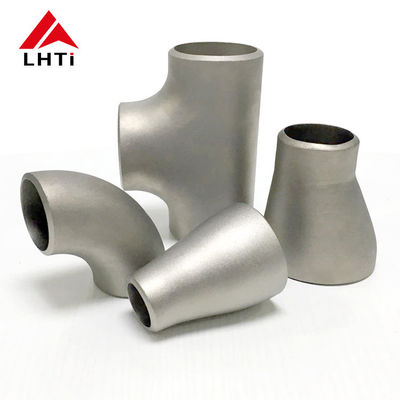

ASME B16.9 titanium elbow Gr7 Gr12

Seamless titanium 90 degree elbow

Titanium elbow for pipe fitting connection

درخواست ها

لوله های شیمیایی و نفتی، نیروگاه های برق، سیستم های هوافضا و کشتی سازی و اتصال لوله های عمومی صنعتی که در آن یک نور،مقاومت در برابر خوردگی 90 درجه تغییر جهت مورد نیاز استاندازه ها، جدول های دیوار و مواد می توانند بر اساس نقشه یا مشخصات استاندارد تولید شوند.
