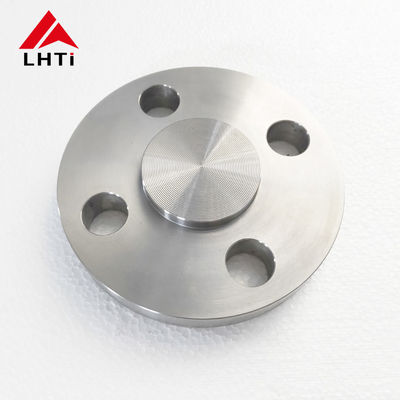

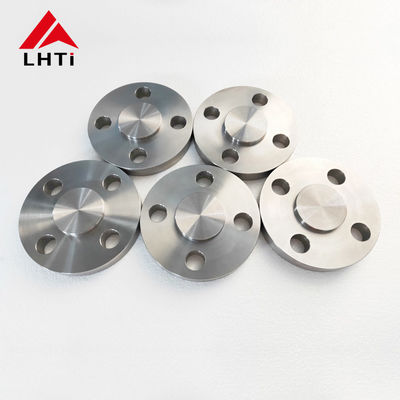

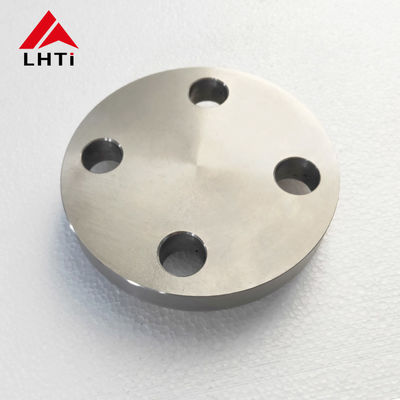

فلنج کور تیتانیوم ASME B16.5 RF Gr5 1/6 کلاس 150 با سوراخ رزوه ای

اطلاعات پایه
محل منبع: چین، شانشی، بائوجی (دره تیتانیوم چین)
نام تجاری: LHTi
گواهی: ISO9001:2015
شماره مدل: WN
مقدار حداقل تعداد سفارش: 1 کامپیوتر
قیمت: $35 / pc
جزئیات بسته بندی: بسته بندی استاندارد صادراتی: محافظ فوم و EPE در داخل و جعبه تخته سه لا در خارج.
زمان تحویل: 10-15 روز
شرایط پرداخت: L/C، T/T، D/P، D/A، وسترن یونیون
قابلیت ارائه: 100000 عدد در ماه
اطلاعات تکمیلی
مواد: تیتانیوم Gr2 تایپ کنید: BL (فلنج کور)
استاندارد: ASME/ASTM B16.5 کلاس: CL300
اندازه: 2 اینچ Sch.20s تست کیفیت: UT، PT و غیره
MOQ: 1 کامپیوتر تست شخص ثالث: TUV، SGS، BV و غیره
نام محصول: ASME B16.5 BL RF فلنج کور تیتانیوم 4 اینچ کلاس 300 UNS R50400 فلنج لوله
برجسته:

فلنج کور سوراخ رزوه ای

,

فلنج لوله تیتانیوم 1/6

,

فلنج کور تیتانیوم کلاس 150


توضیحات محصول







فلنج کور تیتانیومی



نام محصول فلنج کور تیتانیومی
نوع فلنج BL
استاندارد ANSI B16.5، ANSI B16.47A، ANSI B16.47
اندازه 1/2''~60''
رتبه بندی کلاس 150 ~ 20000 LBS
مواد تیتانیوم GR1 GR2 GR7 GR11 GR12 (F2 F7 F11 F12)
فرایند ساخت آهنگری، ماشینکاری CNC
سطح CNC پرداخت شده با ماشین
رو به رو RF (صورت برجسته)؛ FF (صورت صاف)؛ RTJ (مفصل نوع حلقه)؛ RJ (صورت مفصل حلقه)، TG (صورت زبانه و شیار)؛ MFM (صورت مرد و زن)
کاربرد اتصالات لوله برای تجهیزات شیمیایی و پتروشیمی.چگالی پایینی دارد و در محیط های خورنده عملکرد چشمگیری دارد.



تحمل ابعادی فلنج های کور ASME B16.5



قطر بیرونی ≤ 24 = 1.6 میلی متر |> 24 = 3.2 ± میلی متر قطر داخلی قابل استفاده نیست
قطر صورت تماسی 1.6 میلی متر صورت برجسته = 0.8 ± میلی متر 6.35 میلی متر صورت برجسته، زبان و شیار / نر-ماده = 0.4 ± میلی متر قطر بیرونی هاب 2≤ 1 = + 2.4 میلی متر / – 1.6 میلی متر |≥ 14 = 3.2 ± میلی متر
قطر Counterbore قابل اجرا نیست دایره پیچ حفاری = 1.6 میلی متر |فاصله سوراخ پیچ = ± 0.8 میلی متر خروج از مرکز دایره پیچ با توجه به رو به رو ≤ 2½ = حداکثر 0.8 میلی متر.|≥ 3 = حداکثر 1.6 میلی متر.
ضخامت ≤ 18 = + 3.2 میلی متر / – 0 |≥ 20 = + 4.8 میلی متر / - 0 طول هاب ≤ 18 = + 3.2 میلی متر / – 0.8 میلی متر |≥ 20 = + 4.8 میلی متر / - 1.6 میلی متر
فلنج Titanmium Bind

titanium blind flange 25titanium blind flange 32titanium blind flange 23



برنامه های کاربردی



Titanium Blind Flange Type 05



فرایند تولید



Titanium Blind Flange Type 05



کارخانه ما



Titanium Blind Flange Type 05



موجودی



Titanium Blind Flange Type 05



بازرسی کیفیت



Titanium Blind Flange Type 05



بسته بندی



Titanium Blind Flange Type 05



مزایای کارخانه ما



1. استفاده از اسفنج تیتانیوم درجه 1 به عنوان ماده خام برای تضمین ترکیب شیمیایی و خواص مکانیکی.گواهی مواد به دنبال سفارشات ارسال خواهد شد.

2. بدنه و دیسک شیر فورج شده برای کنترل نشت و بصری.

3. امکانات برتر و تجربیات خوب برای ساخت.

4. در توانایی بهبود و توسعه طراحی جدید.

5. تحویل سریع امکان پذیر است تا نیازهای شما را به موقع برآورده کند.

6. هزینه کم ناشی از تولید فله باعث کاهش بودجه و بهبود کسب و کار شما می شود.

7. تیم صادرات حرفه ای و خدمات پس از فروش طولانی مدت
