فلانج گردن جوش تیتانیوم Gr2 WNRF ANSI B16.5

نام تجاری:	LHTi
شماره مدل:	WN
مقدار تولیدی:	1 کامپیوتر
قیمت:	$15.5-75.5 / pc
شرایط پرداخت:	L/C، T/T، D/P، D/A، وسترن یونیون
توانایی عرضه:	1000000 عدد در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین، شانشی، بائوجی (دره تیتانیوم چین)

گواهی:

ISO9001:2015

استاندارد:

ANSI / ASME / ASTM B16.5، ASTM B381

تایپ کنید:

WN (فلنج گردن جوش)

مواد:

تیتانیوم Gr2

اندازه:

1/2 "-36"

کلاس:

CL150 CL300 CL600 CL900 CL1500 CL2500 CL3000

تست کیفیت:

UT، PT و غیره

MOQ:

1 عدد

تست شخص ثالث:

TUV، SGS، BV و غیره

جزئیات بسته بندی:

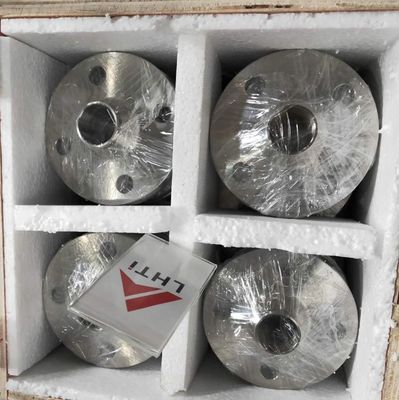

بسته بندی استاندارد صادراتی: محافظ فوم و EPE در داخل و جعبه تخته سه لا در خارج.

قابلیت ارائه:

1000000 عدد در ماه

برجسته کردن:

فلنج لوله گردن جوش

فلنج تیتانیوم gr 2

توضیحات محصول

فلنج گردن جوشی تیتانیوم گرید 2 WNRF ANSI B16.5

فلنج گردن جوشی دارای یک گردن مخروطی است و به صورت جوش لب به لب به لوله متصل می‌شود، بنابراین اتصال قوی‌تر است و احتمال تغییر شکل آن نسبت به اتصال جوشی تخت کمتر است. دو گردن فلنج گردن جوشی روبروی هم قرار می‌گیرند و انتهای اتصال به نازل تجهیز یا انتهای لوله جوش داده می‌شوند. از آنجایی که گردن، هاب را تقویت می‌کند و تنش را از سطح فلنج دور می‌کند، فلنج گردن جوشی تیتانیومی معمولاً برای خطوط و تجهیزاتی که در فشار بالاتر یا در محدوده دمایی وسیع کار می‌کنند، انتخاب می‌شود. فلنج‌های WN ما از تیتانیوم گرید 2 فورج شده و با سطح برجسته مطابق با ANSI B16.5 ماشین‌کاری شده‌اند که سطح اتصال را از تغییر شکل حرارتی جوش پاک نگه می‌دارد.

مشخصات فنی

نوع	WN، فلنج گردن جوشی
جنس	تیتانیوم گرید 2 (موجود در گرید 1، 5، 7، 12)
استاندارد	ANSI / ASME / ASTM B16.5, ASTM B381
اندازه	1/2 اینچ تا 36 اینچ (DN15 تا DN900)
کلاس فشار	CL150, CL300, CL600, CL900, CL1500, CL2500
سطح آب‌بندی	سطح برجسته (RF)، FF، RTJ
اتصال	گردن جوشی لب به لب
آزمون کیفیت	گزارش آزمون UT، PT، PMI و مواد EN 10204 3.1
آزمون شخص ثالث	TUV, SGS, BV

ترکیب شیمیایی تیتانیوم گرید 2 (%)

گرید	Ti حداقل	C حداکثر	Fe حداکثر	H حداکثر	N حداکثر	O حداکثر
گرید 2	99.2	0.10	0.30	0.015	0.03	0.25

خواص مکانیکی تیتانیوم گرید 2

خاصیت	مقدار
چگالی	4.5 گرم بر سانتی‌متر مکعب
نقطه ذوب	1665 درجه سانتی‌گراد (3030 درجه فارنهایت)
مقاومت کششی	49900 psi (344 MPa)
مقاومت تسلیم (انحراف 0.2%)	39900 psi (275 MPa)
ازدیاد طول	20 %

گریدهای معادل برای تیتانیوم گرید 2

جنس	شماره مواد	UNS
تیتانیوم گرید 2	3.7035	R50400

تصاویر محصول

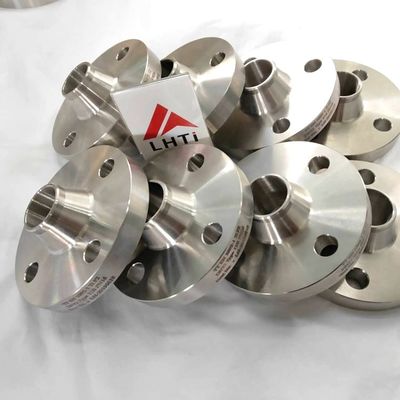

Gr2 titanium weld neck flange raised face

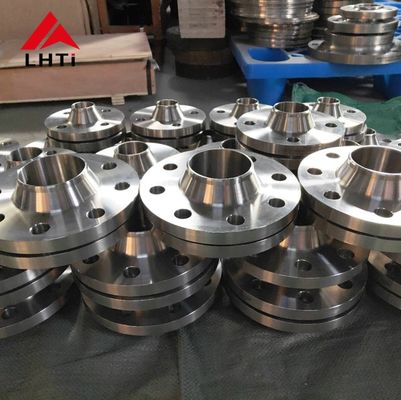

WN forged titanium flange ANSI B16.5

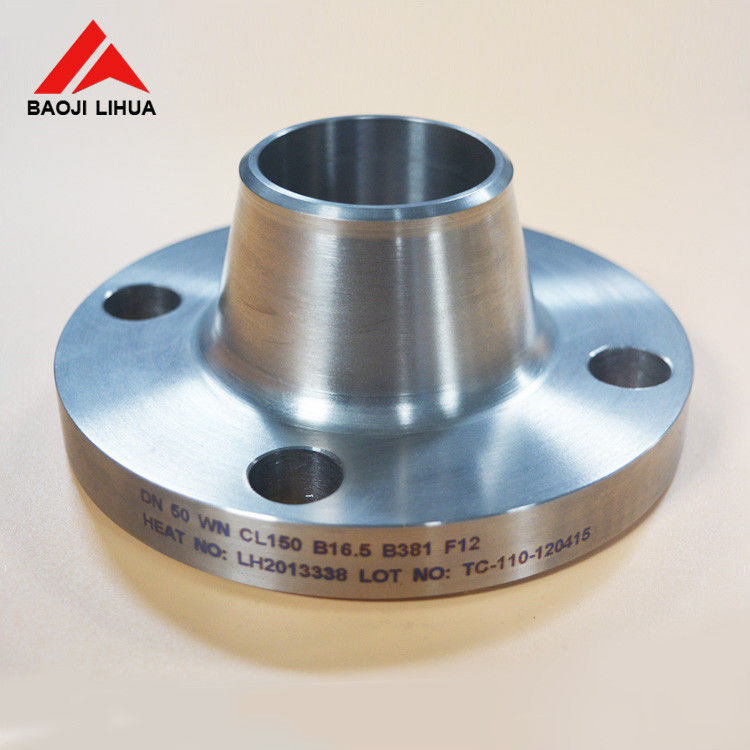

Titanium Gr2 weld neck flange detail

کاربردها و خدمات

فلنج‌های گردن جوشی معمولاً در خطوط و تجهیزاتی که بالاتر از 2.0 مگاپاسکال (کلاس 150 / PN20) کار می‌کنند، در خطوط لوله با دمای متغیر یا بالا، و در خطوطی که مواد گران‌قیمت، قابل اشتعال یا سخت آب‌بندی را حمل می‌کنند، استفاده می‌شوند. کاربردهای معمول شامل نازل‌های دیگ بخار و مخازن تحت فشار، لوله‌کشی فرآیندهای نفتی و شیمیایی، کشتی‌سازی، متالورژی، فرآوری مواد غذایی و اتصالات لوله عمومی با فشار بالا است. از آنجایی که تیتانیوم در برابر کلریدها و آب دریا مقاوم است، این فلنج‌ها برای خدمات شیرین‌سازی، دریایی و کارخانه‌های شیمیایی نیز مناسب هستند. اندازه‌ها، کلاس فشار، سطح آب‌بندی و ابعاد گردن را می‌توان مطابق با نقشه یا استاندارد مورد نیاز تامین کرد.
