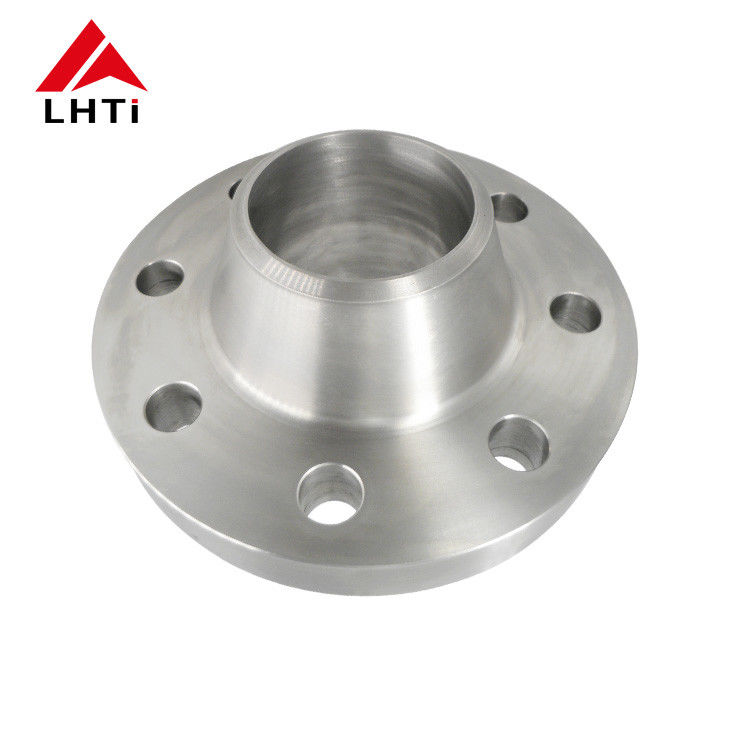

فشار بالا WN RF فلنج تیتانیوم برای سطح صیقلی صنایع شیمیایی

نام تجاری:	LIHUA
شماره مدل:	LH-WN
مقدار تولیدی:	5 تکه
قیمت:	US dollar $25/pc--US dollar $85/pc
شرایط پرداخت:	L/C، T/T، Western Union
توانایی عرضه:	5000 عدد در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

بائوجی، چین

گواهی:

ISO9001, TUV etc.

نام محصول:

فلنج تیتانیوم WN

استاندارد:

ASME B16.5

مواد:

gr1، gr2، gr5، gr7، gr12

کاربرد:

صنایع شیمیایی

سطح آب بندی:

RF، FF، TG، RJ و غیره

اندازه:

NPS 1/2 - NPS 24 (DN 10 - 2000)

فشار:

150#-2500#

سطح:

جلا داده شده

تکنیک:

آهنگری و CNC ماشینکاری شده

بازرسی:

گزارش تست اولتراسونیک و تست مواد EN10204.3.1

جزئیات بسته بندی:

بسته بندی شده توسط فوم موجود در جعبه تخته سه لا برای صادرات

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

فلنج لوله گردن جوش

فلنج wn rf

توضیحات محصول

فلنج تیتانیوم گردن جوش فشار بالا فلنج WN برای صنایع شیمیایی

1. شرکت ما

به عنوان تولید کننده پیشرو محصولات تیتانیوم برای بیش از 16 سال، ما فلنج تیتانیوم را به بسیاری از کشورها از جمله ایتالیا، روسیه، ترکیه و شیلی و غیره صادر کرده ایم. کیفیت محصولات ما به طور گسترده ای شناخته شده است.بنابراین شما باید به شرکت ما اعتماد داشته باشید.

2. اطلاعات محصول فلنج گردن جوش تیتانیوم

مواد:Gr1، Gr2، Gr5، Gr7، Gr12

استاندارد:ANSI B16.5، ASME B16.5، EN1092-1،JIS B2220، DIN2627-2628

اندازه:1/2 تا 30 اینچ NB، NPS 1/2 - NPS 24 (DN 10 - 2000).

کلاس فشار: PN0.25~32Mpa/ (DIN) PN6،PN10،PN16،PN25 هرچند PN250/ 150LB، 250LB، 300LB، 400 LB،500LB، 600 LB،900LB، 1500LB، 1500LB،

سطح آب بندی:RF، FF، TG، RJ و غیره

تکنیک:ماشینکاری قورباغه ای و CNC

مزایای:

عمر طولانی
مقاوم در برابر خوردگی
استحکام وزشی بالا و استحکام کششی
مجموعه کامل تست ها
قالب‌های ما برای فلنج بسیار کامل هستند، بنابراین می‌توانیم فلنج‌هایی را در تمام استانداردها از جمله EN1092-1، ASME B16.5، DIN و BS و غیره تولید کنیم.

3.مشخصات فلنج گردن جوش تیتانیوم

مشخصات فلنج گردن جوش تیتانیوم کلاس 150

فلنج گردن جوش تیتانیوم کلاس 150
ناملوله اندازه	دیا فلنج.	فلنج ضخیم	هاب دیا.در پایگاه	دیا صورت برجسته.	هاب دیا.در نقطه جوش	خیر از سوراخ ها	دیا از پیچ و مهره	دیااز دایره پیچ	منفذ دیا	طول از طریق هاب
1/2	3-1/2	7/16	1-3/16	1-3/8	0.84	4	1/2	2-3/8	0.62	1-7/8
3/4	3-7/8	1/2	1-1/2	1-11/16	1.05	4	1/2	2-3/4	0.82	2-1/16
1	4-1/4	9/16	1-15/16	2	1.32	4	1/2	3-1/8	1.05	2-3/16
1-1/4	4-5/8	5/8	2-5/16	2-1/2	1.66	4	1/2	3-1/2	1.38	2-1/4
1-1/2	5	11/16	2-9/16	2-7/8	1.90	4	1/2	3-7/8	1.61	2-7/16
2	6	3/4	3-1/16	3-5/8	2.38	4	5/8	4-3/4	2.07	2-1/2
2-1/2	7	7/8	3-9/16	4-1/8	2.88	4	5/8	5-1/2	2.47	2-3/4
3	7-1/2	15/16	4-1/4	5	3.50	4	5/8	6	3.07	2-3/4
3-1/2	8-1/2	15/16	4-13/16	5-1/2	4.00	8	5/8	7	3.55	2-13/16
4	9	15/16	5-5/16	6-3/16	4.50	8	5/8	7-1/2	4.03	3
5	10	15/16	6-7/16	7-5/16	5.56	8	3/4	8-1/2	5.05	3-1/2
6	11	1	7-9/16	8-1/2	6.63	8	3/4	9-1/2	6.07	3-1/2
8	13-1/2	1-1/8	9-11/16	10-5/8	8.63	8	3/4	11-3/4	7.98	4
10	16	1-3/16	12	12-3/4	10.75	12	7/8	14-1/4	10.02	4
12	19	1-1/4	14-3/8	15	12.75	12	7/8	17	ساعت 12.00	4-1/2
14	21	1-3/8	15-3/4	16-1/4	ساعت 14.00	12	1	18-3/4	13.25	5
16	23-1/2	1-7/16	18	18-1/2	ساعت 16.00	16	1	21-1/4	15.25	5
18	25	1-9/16	19-7/8	21	ساعت 18.00	16	1-1/8	22-3/4	17.25	5-1/2
20	27-1/2	1-11/16	22	23	20.00	20	1-1/8	25	19.25	5-11/16
24	32	1-7/8	26-1/8	27-1/4	ساعت 24.00	20	1-1/4	29-1/2	23.25	6

مشخصات فلنج گردن جوش تیتانیوم کلاس 300

فلنج گردن جوش تیتانیوم کلاس 300
ناملوله اندازه	دیا فلنج.	فلنج ضخیم.	هاب دیا.در پایگاه	دیا صورت برجسته.	هاب دیا.در نقطه جوش	خیر از سوراخ ها	دیا از پیچ و مهره	دیااز دایره پیچ	منفذ دیا	طول از طریق هاب
1/2	3-3/4	9/16	1-1/2	1-3/8	0.84	4	2-5/8	1/2	0.62	2-1/16
3/4	4-5/8	5/8	1-7/8	1-11/16	1.05	4	3-1/4	5/8	0.82	2-1/4
1	4-7/8	11/16	2-1/8	2	1.32	4	3-1/2	5/8	1.05	2-7/16
1-1/4	5-1/4	3/4	2-1/2	2-1/2	1.66	4	3-7/8	5/8	1.38	2-9/16
1-1/2	6-1/8	13/16	2-3/4	2-7/8	1.90	4	4-1/2	3/4	1.61	2-11/16
2	6-1/2	7/8	3-5/16	3-5/8	2.38	8	5	5/8	2.07	2-3/4
2-1/2	7-1/2	1	3-15/16	4-1/8	2.88	8	5-7/8	3/4	2.47	3
3	8-1/4	1-1/8	4-5/8	5	3.50	8	6-5/8	3/4	3.07	3-1/8

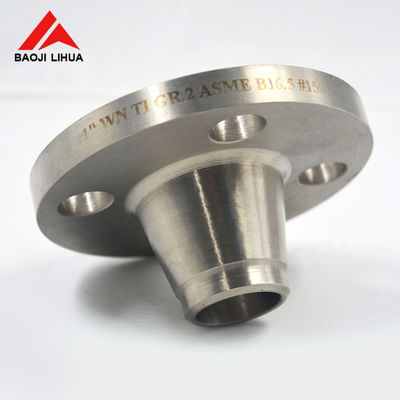

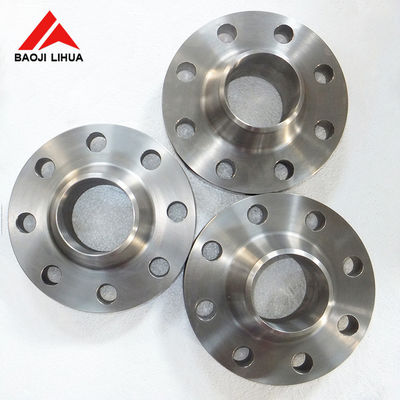

4. تصاویر دقیق از فلنج گردن جوش تیتانیوم

(1) مواد خام فلنج گردن جوش تیتانیوم

(2) تست فلنج گردن جوش تیتانیوم

فشار بالا WN RF فلنج تیتانیوم برای سطح صیقلی صنایع شیمیایی 1

5. محصولات مرتبط فلنج گردن جوش تیتانیوم

زانو تیتانیوم
تیتانیومی
کاهنده تیتانیوم
انتهای خرد تیتانیوم
سوکت تیتانیوم

6. کلیه آزمایشات فلنج گردن جوش تیتانیوم

تست بصری (VT)

تست اولتراسونیک (UT)

تست رادیوگرافی (RT)

تست ذرات مغناطیسی (MT)

تست نفوذ / نفوذ رنگ (PT)

آزمایش جریان گردابی (ET)

انتشار آکوستیک (AE)

7. الزامات کششی فلنج گردن جوش تیتانیوم

مقطع تحصیلی	استحکام کششی (دقیقه)		قدرت تسلیم (دقیقه)		ازدیاد طول (%)
مقطع تحصیلی	ksi	ام پا	ksi	ام پا	ازدیاد طول (%)
1	35	240	20	138	24
2	50	345	40	275	20
5	130	895	120	828	10
7	50	345	40	275	20
12	70	438	50	345	18
