ASME B16.5 کلاس 150 چهره بلند BLRF تیتانیوم فلنج کور Ti Gr2 Ti Gr5 Ti Gr7 برای کاربردهای حرفه ای لوله کشی

فلنج کور تیتانیوم (Ti Gr2, Ti Gr5, Ti Gr7) ASME B16.5 کلاس 150 BLRF بلند شده برای کاربردهای لوله کشی

خلاصه محصول: ASME B16.5 فلنج کور تیتانیوم

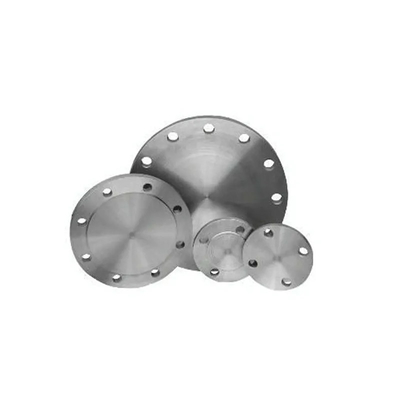

فلنج کور تیتانیومی کلاس 150 ASME B16.5 یک نوع فلنج است که مطابق با استاندارد ASME B16.5 تولید می شود و به طور خاص برای کاربردهای فشار پایین طراحی شده است.این در انواع مختلف تیتانیوم مانند تیتانیوم درجه 2 (Ti Gr2) موجود است.در زیر شرح مفصل فلنج کور تیتانیوم ASME B16.5 کلاس 150 ارائه شده است:

استاندارد ASME B16.5:

• دامنه:ASME B16.5 مشخصات ابعاد، تحمل، مواد، علامت گذاری و روش های آزمایش فلنج های لوله و لوازم مربوطه را مشخص می کند.
• کلاس 150:نام کلاس 150 نشان می دهد که فلنج برای فشار تا 150 psi در شرایط دمای محیط استاندارد طراحی شده است.این درجه فشار باعث می شود آن را مناسب برای کاربردهای فشار پایین.

انواع تیتانیوم:

• تیتانیوم درجه 2 (Ti Gr2):این درجه تیتانیوم خالص تجاری (تیتانیوم CP) است که به دلیل مقاومت در برابر خوردگی، شکل پذیری و جوش پذیری عالی شناخته شده است.به دلیل این خواص به طور گسترده ای در بخش های مختلف صنعتی استفاده می شود.

• تیتانیوم درجه 5 (Ti Gr5):همچنین به عنوان Ti-6Al-4V شناخته می شود، این آلیاژ تیتانیوم حاوی 90٪ تیتانیوم، 6٪ آلومینیوم و 4٪ وانادیوم است.و صنایع پردازش شیمیایی برای قدرت بالا،سختي و مقاومت در برابر گرما

• تیتانیوم درجه 7 (Ti Gr7):تیتانیوم درجه 7 حاوی مقدار کمی پالادیوم (0.15٪) است که مقاومت آن را در برابر خوردگی، به ویژه در محیط های کاهش دهنده و آکسید کننده کمی افزایش می دهد.این باعث می شود آن را یک ماده ایده آل برای محیط های بسیار خوردنی مانند پردازش شیمیایی و کاربردهای دریایی.

ویژگی های طراحی:

• نوع صورت:فلنج کور ممکن است با انواع مختلف صورت، از جمله صورت بلند (RF) ، صورت مسطح (FF) یا مفصل نوع حلقه (RTJ) ، بسته به نیازهای مهر و موم برنامه باشد.

• ابعاد:استاندارد ASME B16.5 مشخصات دقیقی را برای ابعاد مانند قطر بیرونی (OD) ، قطر دایره بولت (BC) ، قطر سوراخ بولت (BH) و ضخامت کلی (T) فراهم می کند.این ابعاد تضمین می کنند که فلنج ها با سایر ASME B16 سازگار هستند.5 فلنج، که امکان تعویض آسان را فراهم می کند.

درجه های تیتانیوم برای ASME B16.5 تیتانیوم فلنج کور

تیتانیوم درجه 2 (Ti-CP):

• ترکیب:99.۲ درصد تيتانيوم، ۰.۲۵ درصد آهن، ۰.۳ درصد اکسيژن و عناصر کم مصرفي

• خواص:

  • قدرت:در مقایسه با آلیاژ های تیتانیوم پایین تر است، اما هنوز هم بالاتر از بسیاری از فولاد است.
  • مقاومت در برابر خوردگی:فوق العاده، مخصوصاً در برابر کلوريدها
  • قابلیت جوش:قابلیت جوشکاری و تولید خوب.

• کاربردها:استفاده شده در پردازش شیمیایی، محیط های دریایی، ایمپلنت های پزشکی (غیر تحمل بار) و کاربردهای معماری.

تیتانیوم درجه 5 (Ti-6Al-4V):

• ترکیب:۹۰ درصد تيتانيوم، ۶ درصد آلومينيوم، ۴ درصد واناديوم

• خواص:

  • قدرت:نسبت قدرت به وزن فوق العاده، برتر از تيتانيوم درجه 2
  • مقاومت در برابر خوردگی:خوب، اما نه به اندازه درجه 2 مناسب برای بسیاری از محیط ها
  • مقاومت در برابر دما:در دمای بالاتر مقاومت برقرار می کند، ایده آل برای هوافضا و کاربردهای با عملکرد بالا.

• کاربردها:به طور معمول در فضاپیما (هواپیمای، موتورهای جت) ، تجهیزات دریایی، ایمپلنت های پزشکی، قطعات خودرو و تجهیزات ورزشی استفاده می شود.

تیتانیوم درجه 7 (Ti-0.15Pd):

• ترکیب:آلیاژ تیتانیوم با 0.15 درصد پالادیوم

• خواص:

  • مقاومت در برابر خوردگی:مقاومت برجسته در برابر خوردگی، به ویژه در محیط های کاهش دهنده.
  • قابلیت جوش:قابلیت جوشکاری خوب، مناسب برای جوشکاری و ساخت.
  • قدرت:قدرت پایین تر از درجه 5 اما هنوز هم برای بسیاری از برنامه های کاربردی کافی است.

• کاربردها:به طور عمده در پردازش شیمیایی، کارخانه های ترشح، محیط های دریایی و کاربردهایی که نیاز به مقاومت در برابر خوردگی دارند استفاده می شود.

مزایای استفاده از فلنج های تیتانیوم

1. مقاومت در برابر خوردگی: تیتانیوم در برابر زنگ و خوردگی در محیط هایی مانند آب دریا، محلول های اسیدی و سایر رسانه های شیمیایی تهاجمی مصون است.این طول عمر فلنج را افزایش می دهد و هزینه های نگهداری را کاهش می دهد.
2. سبک وزن: آلیاژ های تیتانیوم، به ویژه Ti Gr2 و Ti Gr5، به خاطر خواص سبک وزن و قوی خود شناخته می شوند.این امر به ویژه در برنامه های کاربردی هوافضا و مهندسی با عملکرد بالا که در آن وزن یک عامل حیاتی است، مفید است..
3. مقاومت در برابر دمای بالا: تیتانیوم در شرایط دمای پایین و بالا عملکرد خوبی دارد. Ti Gr5 می تواند در دمای تا 600 ° F (316 ° C) مقاومت کند و Ti Gr2 می تواند دمای تا 450 ° F (232 ° C) را تحمل کند.
4. مقاومت عالی در برابر خستگی: تیتانیوم بسیار مقاوم در برابر خستگی است، که اطمینان حاصل می کند که فلنج به طور قابل اعتماد در طول یک دوره طولانی، حتی در شرایط فشار چرخه ای یا نوسانات انجام می شود.
5. دوام بهتر: آلیاژ های تیتانیوم دارای دوام فوق العاده ای هستند، به این معنی که اجزای ساخته شده از این مواد کمتر در طول زمان آسیب می بینند و نیاز به تعویض را کاهش می دهند.

کاربرد فلنج های تیتانیوم

• پردازش شیمیایی: فلنج های تیتانیوم، به ویژه Ti Gr2، برای کاربردهایی که لوله ها مواد شیمیایی، اسید ها یا سایر مایعات تهاجمی را حمل می کنند، ایده آل هستند.مقاومت آنها در برابر خوردگی ایمنی را تضمین می کند و احتمال نشت را کاهش می دهد.
• دریایی و آف شور: در محیط های دریایی، جایی که آب دریا می تواند مواد استاندارد را به سرعت تخریب کند، فلنج های تیتانیوم برای مهر و موم با عملکرد بالا و طولانی مدت استفاده می شود.
• هوافضا: در صنعت هوافضا، نیاز به مواد سبک وزن اما قوی بسیار مهم است.نسبت عالی قدرت و وزن تیتانیوم و مقاومت در برابر خوردگی آن را به یک انتخاب ایده آل برای فلنج های مورد استفاده در سیستم های هواپیما یا موشک تبدیل می کند.
• کارخانه های شور زدایی: فلنج های تیتانیوم به طور گسترده در تاسیسات شورش استفاده می شوند، جایی که آنها در پردازش آب دریا به آب شیرین کمک می کنند، هم با فشار بالا و هم با شرایط خوردگی آب دریا.
• تولید برق: استفاده شده در نیروگاه های برق، به ویژه آنهایی که با مایعات و مواد شیمیایی با دمای بالا برخورد می کنند، تیتانیوم عمر طولانی را فراهم می کند.

ویژگی های اصلی و مزایا از ASME B16.5 فلنج های کور تیتانیوم

• استانداردهای با کیفیت بالا: مطابق باASME B165استاندارد، اطمینان از ابعاد مناسب، درجه فشار، و سازگاری فلنج.
• توانایی های محکم مهر و موم: طراحی صورت بالا توانایی فلنج را برای تشکیل مهر و موم های محکم در هنگام استفاده با گاسکت ها افزایش می دهد و یکپارچگی کلی سیستم لوله کشی را بهبود می بخشد.
• نصب آسان: الگوی سوراخ بولت استاندارد و ابعاد دایره بولت نصب و تعویض آن را در صورت لزوم آسان می کند.
• در طول زمان هزینه مؤثر: علیرغم افزایش هزینه مواد اولیه، کاهش نیازهای نگهداری و طول عمر طولانی تر فلنج های تیتانیوم را در دراز مدت انتخاب مقرون به صرفه می کند.

مشخصات فنی

بازرسی فلنج کور تیتانیوم

گواهینامه EN 10204/3.1B:

گواهینامه EN 10204/3.1B یک سند استاندارد است که تایید می کند آلیاژ تیتانیوم مورد استفاده در فرآیند تولید فلنج با مشخصات مورد نیاز مطابقت دارد.شامل اطلاعات دقیق در مورد ترکیب شیمیایی و خواص مکانیکی مواد استاین گواهینامه توسط سازنده صادر می شود و تضمین می کند که ماده با معیارهای لازم مطابقت دارد.

گواهی مواد اولیه:

گواهینامه مواد اولیه یک مرور کلی از مواد مورد استفاده برای تولید فلنج های تیتانیوم را ارائه می دهد. این جزئیات اساسی مانند منبع مواد اولیه،ترکیب شیمیایی آنها، و نتایج آزمایش از بازرسی مواد. این سند اطمینان از ردیابی کامل و کنترل کیفیت از مرحله خرید مواد اولیه است.

100 درصد تشخیص خطای فوق صوتی:

آزمایش فوق صوتی (UT) یک روش غیر مخرب است که برای شناسایی هرگونه نقص داخلی یا سطحی در فلنج های تیتانیوم استفاده می شود.پوشش 100٪ UT به این معنی است که هر فلنج به طور کامل و دقیق برای شناسایی نقص های احتمالی مورد بررسی قرار می گیرد، اطمینان از اینکه فلنج ها از نقص هایی که می توانند عملکرد یا یکپارچگی ساختاری آنها را تحت تاثیر قرار دهند، پاک هستند.

آزمایش هیدروستاتیک:

در طول آزمایش هیدروستاتیک،فلنج تیتانیوم تحت یک فرآیند فشار مایع (معمولا آب) قرار می گیرد تا توانایی آن را برای تحمل فشار مشخص شده بدون هیچ گونه نشت یا تغییر شکل ارزیابی کند.این آزمایش تضمین می کند که فلنج می تواند به طور ایمن فشار مورد نیاز را کنترل کند و با استانداردهای ایمنی لازم مطابقت داشته باشد.

گزارش بازرسی شخص ثالث:

گزارش بازرسی شخص ثالث توسط یک آژانس بازرسی مستقل انجام می شود که ارزیابی بی طرفانه از کیفیت فلنج های تیتانیوم را ارائه می دهد.این گزارش تأیید می کند که فلنج ها با استانداردهای مربوطه مطابقت دارند.، مشخصات و الزامات مشتری، اضافه کردن یک لایه اضافی از اطمینان و اعتبار به روش های کنترل کیفیت تولید کننده.

نتیجه گیری

درASME B16.5 تیتانیوم فلنج کور (Ti Gr2, Ti Gr5) کلاس 300 چهره بلندترکیبی از مقاومت در برابر خوردگی برتر، قدرت بالا و دوام طولانی مدت را ارائه می دهد.این فلنج باعث می شود که مهر و موم قابل اعتماد و یکپارچگی ساختاریاستفاده از تیتانیوم در این فلنج ها هم عملکرد و هم مقرون به صرفه را ارائه می دهد و آنها را به یک انتخاب هوشمند برای سیستم هایی که قابلیت اطمینان طولانی مدت بسیار مهم است تبدیل می کند.

The unique benefits of titanium alloys (Ti Gr2 and Ti Gr5) make this product an indispensable solution for industries that demand the highest quality components for sealing and securing pipeline systems under harsh environmental conditions.
