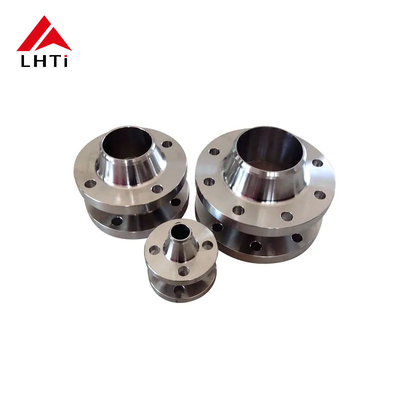

Ti Gr2 Gr5 تیتانیوم ASME B16.5 فلنج های گردن جوش WNRF کلاس 150 چهره بلند برای لوله کشی

ASME B16.5 کلاس 150 Gr1، Gr2 لوله بلند WNRF فلنج گردن جوش برای سیستم های لوله کشی

در سیستم های لوله کشی مدرن، کیفیت و عملکرد فلنج ها و لوازم فلنج شده نقش حیاتی در تضمین یکپارچگی و طول عمر کل سیستم دارند.یکی از رایج ترین استانداردهای مورد استفاده برای این اجزایASME B165این استاندارد برای مهندسان، سازندگان و برنامه ریزان پروژه ضروری است تا درک و اجرا کنند.از آنجا که این قابلیت سازگاری و ایمنی را در انواع کاربردهای صنعتی تضمین می کند.در این مقاله، ما در موردفلانژ های تیتانیومی درجه 1 و 2، با تمرکز برلبه های گردن جوش صورت بالا (RFWN)باکلاس 150درجه فشار

1.خلاصه ای از استاندارد ASME B16.5

استاندارد ASME B16.5 طرح، ابعاد، مواد و الزامات آزمایش برای فلنج های لوله و لوازم فلنج شده را مشخص می کند. این استاندارد عمدتاً به فلنج هایی با1/2 تا 24 اینچاندازه های لوله های نامی و پوشش طیف گسترده ای از کلاس های فشار، از جمله کلاس 150، که یکی از رایج ترین درجه بندی برای برنامه های فشار پایین است.

2.مشخصات مواد: تیتانیوم درجه 1 و 2

دو ماده مشخص شده در این استاندارد برای سیستم های لوله کشی با عملکرد بالا عبارتند از:درجه 1ودرجه 2آلیاژ های تیتانیوم. تیتانیوم به دلیل نسبت استثنایی قدرت به وزن، مقاومت در برابر خوردگی و تحمل دمای بالا مورد استفاده قرار می گیرد.که آن را برای محیط های سخت مانند صنایع دریایی و شیمیایی ایده آل می کند..

تیتانیوم درجه 1 (تیتانیوم خالص تجاری)

• مقاومت در برابر خوردگی: عالی، به ویژه در محیط های خنثی یا کمی خوردنی.
• قابلیت جوش: به راحتی با تکنیک های استاندارد جوش داده می شود.
• قدرت: پایین تر از درجه 2 اما هنوز هم عملکرد عالی در اکثر برنامه ها را ارائه می دهد.

تیتانیوم درجه ۲

• مقاومت در برابر خوردگی: مقاومت عالی در برابر خوردگی، به ویژه در آب دریا و محیط های اسیدی.
• قدرت: قوی تر از درجه 1، ارائه عملکرد بالاتر در کاربردهای فشرده.
• درخواست ها: ایده آل برای پردازش شیمیایی، ترشح و سایر محیط های تهاجمی.

3.لبه های گردن جوش صورت بالا (WNRF)

درلبه های گردن جوش صورت بالا (RFWN)به دلیل عملکرد بسیار عالی مهر و موم و قدرت بالا، به طور گسترده ای در سیستم های لوله کشی استفاده می شود.صورت بلندیک سطح بسته بندی بهینه را در صورت جفت شدن با یک گاسکت ایجاد می کند.این امر به ویژه در کاربردهایی که فلنج باید با فشار بالا مقاومت کند یا در حالی که نشت می تواند منجر به شکست سیستم شود، مهم است..

• ویژگی های اصلی فلنج های RFWN:
  • صورت بلند: یک ناحیه کوچک بالا از بدن فلنج که اجازه می دهد تا مهر و موم بهتر با گاسکت.
  • گردن جوش: گردن طولانی که به تدریج از فلنج به لوله عبور می کند، اتصال قوی را فراهم می کند و قدرت کلی مفصل را افزایش می دهد.

درجه بندی فشار کلاس 150

فلانژ های کلاس 150 برای کاربردهای فشار پایین طراحی شده اند، با حداکثر فشار مشخص150 psiآنها معمولاً در سیستم هایی استفاده می شوند که فشار نسبتاً پایین است و تمرکز بر قابلیت اطمینان و جلوگیری از نشت است.

4.ابعاد فلنج های گردن جوش صورت بالا کلاس 150 (RFWN)

در زیر یک جدول است که ابعاد را برایکلاس 150 فلنج های گردن جوش شده صورت بالاهمانطور که توسط ASME B16 مشخص شده است.5:

5.فرآیند تولید برای فلنج های تیتانیوم

فلنج های تیتانیوم، به ویژه آلیاژ های Gr1 و Gr2، چندین مرحله تولید حیاتی را برای اطمینان از کیفیت و قابلیت اطمینان آنها طی می کنند. این فرآیند شامل:

• انتخاب مواد: انتخاب درجه تیتانیوم مناسب (Gr1 یا Gr2) بر اساس درخواست.
• شکل دادن: تیتانیوم بیلت ها گرم می شوند و با استفاده از تکنیک های جعل یا ریخته گری به شکل فلنج شکل می گیرند.
• ماشینکاری: ماشینکاری دقیق برای اطمینان از ابعاد دقیق، از جمله چهره بالا و سوراخ های بولت انجام می شود.
• درمان گرما: هر دو نوع تیتانیوم درجه 1 و درجه 2 تحت فرآیند درمان حرارتی برای افزایش خواص مکانیکی خود قرار می گیرند.
• پوشش سطح: فلنج ها برای اطمینان از پایان صاف، به ویژه در سطح بالا، برای بهبود عملکرد مهر و موم، شیک می شوند.
• بازرسی و آزمایش: هر فلنج تحت کنترل کیفیت دقیق قرار می گیرد، از جمله بازرسی بصری، بررسی ابعاد و آزمایش غیر مخرب برای اطمینان از عدم نقص داخلی.

6.کاربرد فلنج های تیتانیوم درجه 1 و 2

فلنج های تیتانیومی در صنایع مختلف استفاده می شوند، از جمله:

• صنعت دریایی: برای کاربردهایی که مقاومت در برابر خوردگی در آب دریا حیاتی است.
• پردازش شیمیایی: برای خط لوله هایی که مواد شیمیایی و اسید های تهاجمی را حمل می کنند.
• هوافضا: در محیط هایی که نسبت قدرت به وزن بالا مورد نیاز است.
• نیروگاه های برق: برای کاربردهای با دمای بالا و فشار بالا.

نتیجه گیری:

لوله های تیتانیومی ASME B16.5 Gr1 و Gr2، به طور خاصلبه های گردن جوش صورت بالا (RFWN)بادرجه فشار کلاس 150، یک راه حل ایده آل برای سیستم های لوله کشی با فشار پایین است که در آن قابلیت اطمینان، مقاومت در برابر خوردگی و قدرت ضروری است.و فرایندهای تولیدی تضمین می کنند که این فلنج ها، اتصال با کارایی بالا در محیط های چالش برانگیز.

با رعایت استانداردهای ASME B16.5مهندسان و تولید کنندگان می توانند اطمینان حاصل کنند که سیستم های آنها معیارهای عملکردی مورد نیاز را برآورده می کنند در حالی که ایمنی و دوام را در انواع کاربردهای صنعتی حفظ می کنند.
