فلنج های تیتانیومی در فلنج قرار می گیرند صورت بالا برای سیستم های تامین آب جعل شده و CNC ماشین آلات UT آزمایش شده است

نام تجاری:	LHTi
شماره مدل:	لغزش روی فلنج
مقدار تولیدی:	100 عدد
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union، MoneyGram
توانایی عرضه:	500 تن/تن در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

بائوجی، چین

گواهی:

ISO9001,CE,etc

تکنیک:

آهنگری و CNC ماشینکاری شده

طراحی:

ASME B16.34

بسته بندی:

کیس چوبی، پالت و غیره

استاندارد:

ASME B16.5 ، ASME B16.47 ، MSS-SP-44 ، API ، DIN ، JIS

سطح آب بندی:

RF، FF، TG، RJ و غیره

آزمون:

فرآیند:

جوشیده

قطر:

طبق دستور ساخته شده

نیازمندی های ویژه:

اندازه های سفارشی و درجه فشار در دسترس است

سطح فلنج:

FF، RF، TG، RJ و غیره

دمای کار:

-60 تا 250 درجه سانتی گراد

اندازه:

1/2 اینچ تا 24 اینچ

کالا:

فلنج های گردن جوش تیتانیوم wn/lwn

استفاده:

فلنج شیمیایی

جزئیات بسته بندی:

کیس پلائیوود یا پالت، یا به عنوان هر مورد نیاز خود را

قابلیت ارائه:

500 تن/تن در ماه

برجسته کردن:

فلنج های تیتانیومی آزمایش شده UT,سیستم های آب رسانی فلنج های تیتانیوم,لوله های تیتانیومی ماشین آلات CNC

Water Supply Systems Titanium Flanges

CNC Machined Titanium Flanges

توضیحات محصول

ASME B16.5 کلاس 150 Ti Gr1 Gr2 فلنج های تیتانیومی: فلنج بالا رفته برای لوله های صنعتی

مقدمه ای از فلنج های اسلیپ آن تیتانیوم:

ASME B16.5 Slip-On Flange (SO Flange) کلاس 150 SORF (Slip-On Raised Face) یک نوع فلنج محبوب است که به دلیل قابلیت اطمینان، آسان نصب و عملکرد بسیار عالی مهر و موم شناخته می شود.به خصوص در سیستم های تامین آببرای کلاس 150 درجه بندی شده است، طراحی شده است تا فشارها را تا 150 psi تحمل کند، که آن را برای لوله های آب با فشار متوسط و متوسط ایده آل می کند.طراحی Slip-On اجازه می دهد تا فلنج به راحتی به پایان لوله لغزید، و آن را در داخل و خارج جوش داده شده است تا یک اتصال امن و بدون نشت را تضمین کند.بهبود تماس گاسکت و افزایش قابلیت مهر و موم کلیاین فلنج ها معمولا از مواد مانند فولاد کربن، فولاد ضد زنگ یا سایر مواد مقاوم در برابر خوردگی ساخته می شوند.تضمین دوام و عملکرد طولانی مدت در سیستم های حمل و نقل آبی.

ASME B16.5 کلاس 150 SORF Flanche Slip-On Flanche به طور عمده در سیستم های آب رسانی، آبیاری و مدیریت فاضلاب استفاده می شود.فرآیند نصب ساده و توانایی محکم مهر و موم آن را انتخاب عالی برای لوله های حمل و نقل آب شهری و صنعتی می کنددر مقایسه با فلنج های سنتی، این طراحی با کاهش زمان نصب و هزینه ها در حالی که اتصال امن و مقاومت در برابر خوردگی طولانی مدت را حفظ می کند، هزینه های بالاتر را ارائه می دهد..در خلاصه، ASME B16.5 کلاس 150 SORF بلند چهره Slip-On فلنج یک راه حل ایده آل برای سیستم های تامین آب، ارائه نصب آسان، عملکرد محکم مهر و موم، و مقرون به صرفه،که آن را برای کاربردهایی که نیاز به حمل و نقل آب قابل اعتماد دارند، کامل می کند.

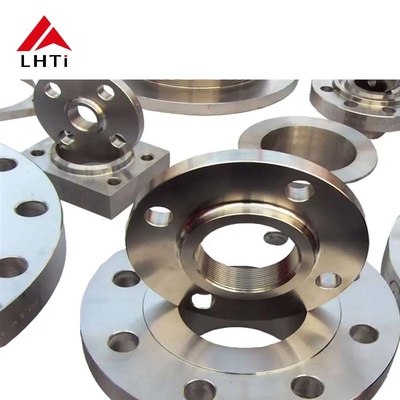

فلنج های تیتانیومی در فلنج قرار می گیرند صورت بالا برای سیستم های تامین آب جعل شده و CNC ماشین آلات UT آزمایش شده است 0

درک ASME B16.5:استاندارد ASME B16.5 طراحی، مواد، ابعاد، درجه بندی فشار و درجه حرارت و الزامات آزمایش برای فلنج های لوله و لوازم فلنج شده را تعریف می کند. به طور خاص،نام "طبقه 150" به فشار درجه بندی فلنج اشاره دارد.، که 150 پوند در هر اینچ مربع (psi) برای شرایط دمای استاندارد است.5 استاندارد تضمین می کند که فلنج های تولید شده تحت دستورالعمل های آن از کیفیت و عملکرد بالا برای استفاده صنعتی پیروی می کنند..

												قطر حفاری				طول از طریق محور
اندازه نامی لوله		قطر بیرونی فلنج		ضخامت فلنج		هاب دیا در پایگاه		"فايز ديا" بلند شد		هاب دیا در نقطه جوش		گردن جوش		بغلش کن		گردن جوش		بغلش کن
در	mm	در	mm	در	mm	در	mm	در	mm	در	mm	در	mm	در	mm	در	mm	در	mm
نصف اینچ	15	3.50	88.90	0.44	11.11	1.19	30.16	1.38	34.93	0.84	21.34	0.62	15.75	0.88	22.35	1.88	47.63	0.63	15.88
3/4"	20	3.88	98.43	0.50	12.70	1.50	38.10	1.69	42.86	1.05	26.67	0.82	20.83	1.09	27.69	2.06	52.39	0.63	15.88
1′′	25	4.25	107.95	0.56	14.29	1.94	49.21	2.00	50.80	1.32	33.53	1.05	26.67	1.36	34.54	2.19	55.56	0.69	17.46
1-1/4′′	32	4.63	117.48	0.63	15.88	2.31	58.74	2.50	63.50	1.66	42.16	1.38	35.05	1.70	43.18	2.25	57.15	0.81	20.64
1-1/2′′	40	5.00	127.00	0.69	17.46	2.56	65.09	2.88	73.03	1.90	48.26	1.61	40.89	1.95	49.53	2.44	61.91	0.88	22.23
2′′	50	6.00	152.40	0.75	19.05	3.06	77.79	3.63	92.08	2.38	60.45	2.07	52.58	2.44	61.98	2.50	63.50	1.00	25.40
۲٫۱/۲ اینچ	65	7.00	177.80	0.88	22.23	3.56	90.49	4.13	104.78	2.88	73.15	2.47	62.74	2.94	74.68	2.75	69.85	1.13	28.58
۳ اینچ	80	7.50	190.50	0.94	23.81	4.25	107.95	5.00	127.00	3.50	88.90	3.07	77.98	3.57	90.68	2.75	69.85	1.19	30.16
3-1/2′′	90	8.50	215.90	0.94	23.81	4.81	122.24	5.50	139.70	4.00	101.60	3.55	90.17	4.07	103.38	2.81	71.44	1.25	31.75
4 اینچ	100	9.00	228.60	0.94	23.81	5.31	134.94	6.19	157.16	4.50	114.30	4.03	102.36	4.57	116.08	3.00	76.20	1.31	33.34
5′′	125	10.00	254.00	0.94	23.81	6.44	163.51	7.31	185.74	5.56	141.22	5.05	128.27	5.66	143.76	3.50	88.90	1.44	36.51
6′′	150	11.00	279.40	1.00	25.40	7.56	192.09	8.50	215.90	6.63	168.40	6.07	154.18	6.72	170.69	3.50	88.90	1.56	39.69
8′′	200	13.50	342.90	1.13	28.58	9.69	246.06	10.63	269.88	8.63	219.20	7.98	202.69	8.72	221.49	4.00	101.60	1.75	44.45
10 اینچ	250	16.00	406.40	1.19	30.16	12.00	304.80	12.75	323.85	10.75	273.05	10.02	254.51	10.88	276.35	4.00	101.60	1.94	49.21
12 اینچ	300	19.00	482.60	1.25	31.75	14.38	365.13	15.00	381.00	12.75	323.85	12.00	304.80	12.88	327.15	4.50	114.30	2.19	55.56
چهارده اینچ	350	21.00	533.40	1.38	34.93	15.75	400.05	16.25	412.75	14.00	355.60	13.25	336.55	14.14	359.16	5.00	127.00	2.25	57.15
16 اینچ	400	23.50	596.90	1.44	36.51	18.00	457.20	18.50	469.90	16.00	406.40	15.25	387.35	16.16	410.46	5.00	127.00	2.50	63.50
18 اینچ	450	25.00	635.00	1.56	39.69	19.88	504.83	21.00	533.40	18.00	457.20	17.25	438.15	18.18	461.77	5.50	139.70	2.69	68.26
20 اینچ	500	27.50	698.50	1.69	42.86	22.00	558.80	23.00	584.20	20.00	508.00	19.25	488.95	20.20	513.08	5.69	144.46	2.88	73.03
۲۴ اینچ	600	32.00	812.80	1.88	47.63	26.13	663.58	27.25	692.15	24.00	609.60	23.25	590.55	24.25	615.95	6.00	152.40	3.25	82.55

فلانژ های تیتانیوم درجه 1 و درجه 2:تیتانیوم (Ti) یک ماده بسیار ارزشمند در صنایع مختلف به دلیل مقاومت خارش استثنایی، وزن کم و نسبت قدرت به وزن بالا است.انواع تیتانیوم بر اساس خلوص و خواص مکانیکی آنها طبقه بندی می شوند، با درجه 1 (Gr1) که خالص ترین شکل و درجه 2 (Gr2) ارائه قدرت بهتر، آن را مناسب برای بسیاری از برنامه های کاربردی است.

تیتانیوم درجه 1 (Gr1): تیتانیوم Gr1 از نظر تجاری خالص است و در محیط های مختلف، به ویژه در کاهش اسید ها و آب دریا، مقاومت بسیار خوبی نسبت به خوردگی دارد.,که آن را برای کاربردهایی که مقاومت در برابر خوردگی مورد نیاز اصلی است، ایده آل می کند.
تیتانیوم درجه ۲ (Gr2): تیتانیوم درجه 2 کمی قوی تر از درجه 1 است و رایج ترین آلیاژ تیتانیوم است.این یک تعادل خوب بین قدرت و انعطاف پذیری را فراهم می کند در حالی که مقاومت خارق العاده در برابر خوردگی را حفظ می کنداین باعث می شود که آن را برای کاربردهای صنعتی، از جمله سیستم های لوله کشی، عالی کند.

پارامتر	تیتانیوم Gr1	تیتانیوم Gr2
ترکیب شیمیایی	خالصیت بالا، عمدتا تیتانیوم (Ti 99.5%)	حاوی مقادیر کمی آلومینیوم و آهن (به طور عمده تیتانیوم، با آهن 0.1-0.2% و آلیومینیوم ردیابی)
قدرت کششی (MPa)	۲۴۰ تا ۳۵۰ MPa	۳۵۰ تا ۴۵۰ MPa
طول کششی (٪)	۲۴ درصد	20 درصد
سختی	سختی برینل 120-180 HB	سختی برینل 160-210 HB
مقاومت در برابر خوردگی	عالی، ایده آل برای محیط های بسیار خوردنی (به عنوان مثال، آب دریا، مواد شیمیایی)	خوب، مناسب برای بسیاری از محیط های صنعتی
درجه بندی فشار قابل استفاده	کلاس 150	کلاس 150
محدوده دما	-250 تا 400 درجه سانتیگراد	-250 تا 400 درجه سانتیگراد
وزن	سبک تر (به دلیل خلوص بالاتر)	سنگین تر، اما هنوز هم سبک تر از بسیاری از فلزات
قابلیت جوش	فوق العاده، جوش دادنش آسونه	خوب، مناسب روش های مشترک جوش
کاربرد های مشترک	هوافضا، پردازش شیمیایی، مهندسی دریایی	کارخانه های شیمیایی، صنایع نفت و گاز، تجهیزات برق

طرح فلنج اسلیپ آن:یک فلنج Slip-On طراحی شده است تا بر روی لوله لغزیده شود و سپس به صورت داخلی و خارجی جوش داده شود تا مهر و موم محکم را تضمین کند. این طراحی فلنج به چندین دلیل مفید است:

نصب آسان: نصب فلنج های اسلیپ آن آسان است و نیاز به ماشینکاری کمتری دارد، که آنها را یک راه حل مقرون به صرفه می کند.
انعطاف پذیری: این فلنج ها با اندازه های مختلف لوله و کلاس های فشار سازگار هستند، که آنها را برای طیف گسترده ای از برنامه ها مناسب می کند.
مقرون به صرفه: فلنج های Slip-On به طور کلی ارزان تر از سایر انواع فلنج ها به دلیل طراحی ساده تر و آسان ساخت آنها هستند.

فلنج صورت بلند (RF):صورت بالا (RF) یک ویژگی از فلنج طراحی شده برای ایجاد یک مهر و موم بهتر است. یک فلنج صورت بالا دارای یک تپش کوچک در مرکز فلنج است که اجازه می دهد تا گاز به طور مساوی فشرده شود،که منجر به اتصال امن تر و ضد نشت می شوداین ویژگی به ویژه در سیستم های با فشار بالا و دمای بالا اهمیت دارد.

طراحی صورت بالا به ویژه در لوله های صنعتی که تحت فشار نوسان قرار می گیرند مفید است، زیرا به جلوگیری از نشت کمک می کند و یکپارچگی کلی سیستم را افزایش می دهد.این یک طراحی فلانژ به طور معمول در صنایع مورد استفاده قرار می گیرد که در آن ایمنی و عملکرد بسیار مهم است.

کاربرد فلنج های ASME B16.5 کلاس 150 Ti Gr1 و Gr2:فلانژ های سطح بلند ASME B16.5 کلاس 150 تیتانیوم Gr1 و Gr2 در کاربردهای مختلف صنعتی مورد استفاده قرار می گیرند که مقاومت در برابر خوردگی و عملکرد بالا را می خواهند.برخی از این برنامه ها عبارتند از:

پردازش شیمیایی: فلنج های تیتانیومی برای کارخانه های شیمیایی که با مواد شیمیایی خوردنی و اسید ها برخورد می کنند ایده آل هستند، زیرا در برابر طیف گسترده ای از مواد خشن مقاوم هستند.
دریایی و آف شور: به دلیل توانایی تیتانیوم در مقاومت در برابر خوردگی آب دریا، این فلنج ها به طور گسترده ای در سیستم های لوله کشی دریایی و دریایی استفاده می شوند.
هوافضا: نسبت بالا قدرت به وزن تیتانیوم آن را به یک ماده ترجیح داده شده برای برنامه های کاربردی هوافضا، که در آن کاهش وزن بسیار مهم است.
تولید برق: فلنج های تیتانیومی به طور معمول در نیروگاه های برق استفاده می شوند، به ویژه در سیستم هایی که بخار، گاز و سایر مایعات را تحت فشار و دمای بالا اداره می کنند.

ویژگی های اصلی ASME B16.5 فلانژ های تیتانیومی:

ASME B16.5 Titanium Slip-On Flange یک فلنج لوله با عملکرد بالا است که مطابق با استاندارد ANSI/ASME B16.5 طراحی شده است.معمولاً در کاربردهای صنعتی مورد استفاده قرار می گیرند که نیاز به مقاومت و قدرت خارش استثنایی دارند. ساخته شده از آلیاژ های تیتانیوم مانند Gr1، Gr2، یا Gr5، این فلنج ارائه مقاومت برجسته به خوردگی، به خصوص در محیط های چالش برانگیز مانند پردازش شیمیایی، آب دریا،و شرایط دمای بالا. درجه 1 و درجه 2 درجه های تیتانیوم خالص تجاری هستند، ایده آل برای محیط هایی که مقاومت بالای خوردگی مورد نیاز است،در حالی که Gr5 یک آلیاژ است که قدرت بیشتری را برای کاربردهای سخت افزاری که نیاز به پایداری مکانیکی بیشتری دارند، ارائه می دهد.

طراحی Slip-On این فلنج اجازه می دهد تا آن را به راحتی به لوله برساند، با جوش ها در داخل و خارج برای اطمینان از اتصال امن و بدون نشت. این طراحی نصب را ساده می کند،که آن را انتخاب مطلوب برای سیستم های فشار پایین و متوسط می کندپیکربندی صورت بلند (RF) سطح مهر و موم فلنج را افزایش می دهد، توانایی آن را برای تشکیل مهر و موم قوی با گاسکت ها بهبود می بخشد و احتمال نشت را کاهش می دهد.حتی در کاربردهای فشار بالا که نیاز به مهر و موم محکم دارند.

ASME B16.5 فلنج های تیتانیومی در درجه های مختلف فشار مانند کلاس 150، 300 و 600 در دسترس هستند و نیازهای مختلف فشار را برآورده می کنند.یک فلنج کلاس 300 می تواند تا 300 psi فشار را تحمل کندخواص سبک وزن اما قوی تیتانیوم این فلنج ها را برای کاربردهایی که محدودیت های وزن حیاتی هستند، مانند در بخش های هوافضا یا نفت و گاز دریایی، ایده آل می کند.

با تشکر از مقاومت خارش برتر، فلنج تیتانیوم در محیط های خشن مانند تصفیه آب دریا، فرآیندهای پتروشیمی و تولید دارویی بسیار پایدار است.این دوام طول عمر تجهیزات را افزایش می دهد و فرکانس نگهداری و تعویض را کاهش می دهدمقاومت عالی فلنج در برابر فرسایش و دماهای بالا همچنین عملکرد قابل اعتماد را حتی در شرایط نوسان دما تضمین می کند.

یکی از مزایای قابل توجه ASME B16.5 تیتانیوم Slip-On Flange آسان نصب آن است. طراحی Slip-On فرآیند نصب را ساده می کند.به ویژه در فضاهای تنگ و محدود که محدودیت های زمان و فضا نگران کننده است.به طور کلی، ASME B16.5 تیتانیوم Slip-On Flange در صنایع مختلف به دلیل مقاومت در برابر خوردگی، قدرت بالا، عملکرد مهر و موم عالی و آسان نصب، بسیار ارزشمند است.که باعث می شود آن را انتخاب ایده آل برای برنامه های کاربردی که در آن دوام و قابلیت اطمینان ضروری است.
