1. فلنج تیتانیوم فلش DIN استاندارد:

استانداردهای DIN: فلنج ها مطابق با استانداردهای موسسه استاندارد آلمان (DIN) هستند که ابعاد خاص، مواد،و روش های آزمایش برای اطمینان از انسجام و قابلیت اطمینانرایج ترین استانداردهای DIN برای فلنج ها شامل DIN 2573، DIN 2576، DIN 2631 و دیگران است.

فلنج مسطح: فلنج مسطح به طور معمول دارای یک صورت یا سطح مسطح برای بولت کردن به فلنج جفت گیری است ، و باعث ایجاد یک اتصال قوی و محکم می شود. اغلب در سیستم های فشار پایین استفاده می شود.

2مشخصات درجه:

درجه 1 (Gr1):

• مواد: تیتانیوم خالص تجاری (99.5٪ خلوص) ، مقاومت بسیار عالی در برابر خوردگی و انعطاف پذیری خوب را ارائه می دهد.مناسب برای کاربردهایی است که دارای فشار کم تا متوسط هستند و در آن مقاومت در برابر خوردگی اولویت دارد.
• کاربرد: معمولا در محیط های بسیار خوردنی مانند پردازش شیمیایی، محیط های دریایی و برخی از کاربردهای پزشکی استفاده می شود.

درجه 2 (Gr2):

• مواد: همچنین یک آلیاژ تیتانیوم خالص تجاری (99.2٪ خلوص) ، ارائه یک تعادل خوب در قدرت، انعطاف پذیری و مقاومت در برابر خوردگی.
• کاربردها: در طیف گسترده ای از کاربردهای مختلف از جمله صنایع هوافضا، دریایی و شیمیایی استفاده می شود، که در آن مقاومت متوسط و مقاومت در برابر خوردگی بالا مورد نیاز است.

درجه 5 (Gr5):

• ماده: آلیاژ Ti-6Al-4V که حاوی 6٪ آلومینیوم و 4٪ واندیم است. این آلیاژ تیتانیوم به دلیل قدرت بالا و مقاومت بسیار عالی در برابر خوردگی است.
• برنامه های کاربردی: فلنج های تیتانیوم Gr5 در محیط های با استرس بالا مانند هوافضا، ایمپلنت های پزشکی و سیستم های لوله کشی صنعتی استفاده می شوند.نسبت قدرت بالا به وزن آن را برای این کاربردهای ایده آل می کند.

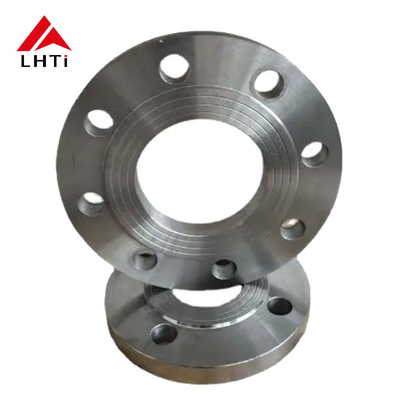

فلنج PLRF:

• PLRF (Plate Raised Face): این به یک نوع فلنج اشاره دارد که در آن سطح مهر و موم بالاتر از دایره بولت برای ایجاد مهر و موم محکم تر افزایش می یابد. چهره بلند به ایجاد اتصال بهتر کمک می کند ،جلوگیری از نشت با تمرکز فشار مهر و موم در نقطه ای که فلنج با گاسکت مطابقت دارد.

استفاده در سیستم های لوله کشی:

• نقش سیستم لوله کشی: این فلنج های صفحه ای تیتانیوم (Gr1، Gr2، Gr5) به طور معمول برای اتصال بخش های لوله با یکدیگر استفاده می شود. آنها به فلنج مربوط به بخش دیگر لوله، یک شیر،یا یک جزء دیگر. فلنج و گيسکت با هم کار مي کنند تا مهر و موم ضد نشت را تضمین کنند.
• مقاومت در برابر خوردگی: تیتانیوم به شدت در برابر خوردگی مقاومت دارد، به ویژه در محیط های تهاجمی، مانند سیستم های شیمیایی یا دریایی، که این فلنج ها را برای چنین کاربردهایی ایده آل می کند.
• نسبت قدرت به وزن: طبیعت سبک تیتانیوم باعث می شود که در سیستم هایی که کاهش وزن مهم است، مانند هوافضا یا ماشین آلات با عملکرد بالا، سودمند باشد.

3مشخصات فلنج های DIN:

فلنج های DIN فلنج هایی هستند که مطابق با استانداردهای موسسه استاندارد آلمان (Deutsches Institut für Normung، اختصار DIN) هستند. این استانداردها ابعاد، مواد،و روش های آزمایش فلنج ها، اطمینان از ثبات و قابلیت اطمینان در اتصالات خط لوله. فلنج های DIN به طور گسترده ای در صنایع مانند مواد شیمیایی، برق، کشتی سازی،و هوافضا به دلیل کیفیت بالا و طراحی دقیق آنها.

فلنج های DIN در انواع مختلفی وجود دارند که هر کدام برای کاربردهای مختلف مناسب هستند. به عنوان مثال، استاندارد DIN 2573 فلنج های گردن جوش را برای کاربردهای با فشار پایین مشخص می کند.این فلنج ها گردن طولانی دارند که فشار را به طور موثر توزیع می کنداستاندارد DIN 2576 فلنج های کور را تعریف می کند که برای بستن انتهای لوله ها یا شیرها استفاده می شود. استاندارد DIN 2631 فلنج های سطح صاف (FF) را مشخص می کند.معمولاً با گاسکت ها برای کاربردهای فشار پایین استفاده می شوددر استاندارد DIN 2632 فلنج های صورت بالا (RF) تعریف شده است، با یک منطقه بالا که به ایجاد یک مهر و موم محکم تر با گازکت کمک می کند؛ استاندارد DIN 2633 شامل فلنج های اتصال حلقه ای (RTJ) است.که معمولاً در سیستم های فشار بالا مورد استفاده قرار می گیرند که نیاز به مهر فلزی به فلزی دارند.

مشخصات کلیدی فلنج های DIN عبارتند از: قطر اسمی (DN) ، که به اندازه اسمی فلنج اشاره دارد و به طور معمول با قطر داخلی لوله مطابقت دارد، به عنوان مثال،DN50 نشان دهنده یک فلنج برای یک لوله با قطر داخلی 50mm استدرجه فشار، که به حداکثر فشاری اشاره دارد که یک فلنج می تواند تحمل کند، که با مواد و اندازه فلنج تعیین می شود؛ قطر دایره بولت (BCD) ،قطر دایره از طریق مرکز سوراخ های بولتتعداد سوراخ های بولت، که به طور معمول بسته به اندازه فلنج از 4 تا 12 است؛ اندازه سوراخ بولت، قطر سوراخ های بولت که باید با بولت های مورد استفاده برای نصب مطابقت داشته باشد؛ضخامت فلنج، که بستگی به درجه فشار و اندازه دارد؛ نوع صورت، که به سطح فلنج اشاره دارد که با گازکت تماس می گیرد، در صورت مسطح (FF) ، صورت بلند (RF) یا نوع حلقه ای (RTJ) موجود است,بسته به نوع فلنج، و قطر بیرونی، حداکثر قطر فلنج.

فلنج های DIN از مواد مختلفی ساخته شده اند که معمولاً شامل فولاد کربن، فولاد ضد زنگ، فولاد آلیاژ، تیتانیوم و آلیاژ نیکل می باشند.انتخاب مواد بستگی به الزامات خاص برنامه داردبه عنوان مثال، DIN 17100 برای فلنج های فولاد کربن، DIN 17440 برای فلنج های فولاد ضد زنگ و DIN 50304 برای فلنج های فولاد آلیاژ اعمال می شود.

فلنج های DIN بر اساس PN (رنگ فشار) آنها طبقه بندی می شوند که نشان دهنده حداکثر فشار است که یک فلنج می تواند تحمل کند.PN 10 (حداکثر فشار 10 بار)، PN 16 (حداکثر فشار 16 بار) ، PN 25 (حداکثر فشار 25 بار) ، PN 40 (حداکثر فشار 40 بار) ، و امتیازات بالاتر مانند PN 63 و PN 100، مناسب برای سیستم های فشار بالا.

چهره های فلنج نیز در انواع مختلفی مانند چهره مسطح (FF) ، چهره بلند (RF) و مفصل نوع حلقه (RTJ) وجود دارد که به همراه گاسکت ها برای اطمینان از مهر و موم استفاده می شود.انتخاب نوع صورت فلنج بستگی به کاربرد دارد.

علاوه بر این، طراحی فلنج های DIN همچنین الزامات تطبیق بولت ها و گاسکت ها را در نظر می گیرد.معمولاً از فولاد با قدرت بالا یا فولاد ضد زنگ برای اطمینان از مهر و بستن ساخته شده است؛ گاسکت ها برای اطمینان از مهر و موم فلنج به فلنج استفاده می شوند و مواد رایج گاسکت شامل لاستیک، گرافیت، PTFE (پولیتراترافلوئوروتیلن) و مواد فلزی است.بسته به شرایط کار و ویژگی های محیط.

در نهایت، فلنج های DIN به طور معمول اطلاعات مهمی را بر روی سطوح خود نشان می دهند، مانند لوگو سازنده، درجه مواد، درجه فشار، ابعاد، قطر اسمی (DN) ،و شماره استاندارد DIN برای اطمینان از کیفیت و ردیابیعلاوه بر این، فلنج های DIN در طول تولید از آزمایش کیفیت دقیق، از جمله آزمایشات فشار، آزمایش مواد و بازرسی ابعاد،تا اطمینان حاصل شود که آنها به الزامات انتظار می رود.

با پیروی از استانداردهای DIN، تولید کنندگان می توانند کیفیت ثابت فلنج ها را در سراسر جهان تضمین کنند،اطمینان از اینکه فلنج های تولید کننده های مختلف به خوبی با یکدیگر مطابقت دارند و نیازهای سیستم های مختلف لوله کشی صنعتی را برآورده می کنند..

4مشخصات DIN2501 PN40 فلنج صفحه تیتانیوم

5مزاياي فلنج هاي گردن تيتانيوم:

نسبت قدرت بالا به وزن: تیتانیوم هم سبک وزن و هم قوی است، که آن را برای کاهش وزن کلی سیستم های لوله کشی در حالی که حفظ قدرت مفید می کند.

مقاومت در برابر خوردگی برتر: تیتانیوم به ویژه در محیط های تهاجمی و با دمای بالا، مانند آنهایی که در کاربردهای شیمیایی، دریایی و هوافضا یافت می شوند، موثر است.

دوام و طول عمر: فلنج های تیتانیوم به دلیل توانایی مقاومت در برابر خوردگی ، مقیاس بندی و فرسایش ، دارای عمر طولانی هستند و در نتیجه نگهداری و تعویض کمتری دارند.

مقاومت در برابر دماهای بالا: تیتانیوم می تواند در طیف گسترده ای از دماها، از جمله شرایط کریوجنیک و دماهای بالا،که آن را برای کاربردهای مختلف صنعتی مناسب می کند.

جوش های بی درهم و قوی: طراحی گردن جوش اطمینان می دهد که اتصال بین فلنج و لوله قوی است و انتقال صاف را برای جلوگیری از غلظت استرس فراهم می کند.
