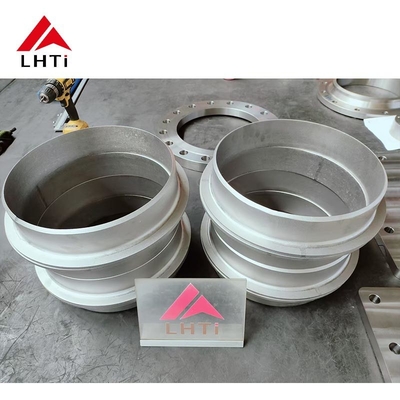

معرفی محصول DIN 2503 فلنج صفحه تیتانیوم

فلانژ های تیتانیومی که از آلیاژ های تیتانیوم ساخته شده اند در صنایع مختلف به خاطر خواص استثنایی شان بسیار ارزشمند هستند. این فلانژ ها به خاطر مقاومت خارش فوق العاده شان شناخته شده اند.نسبت قدرت بالا به وزنآنها در محیط های خشن که خوردگی شیمیایی یک نگرانی است، آنها را در صنایع مانند نفت، پردازش شیمیایی،و دیگران که نیاز به عملکرد مواد قوی دارند.

کلید کاربرد آنها مقاومت ذاتی تیتانیوم در برابر خوردگی است که طول عمر و قابلیت اطمینان را در شرایط عملیاتی چالش برانگیز تضمین می کند.فلنج های تیتانیوم همچنین مقاومت بسیار خوبی در برابر خستگی و مقاومت در برابر خزیدن دارند، برای حفظ عملکرد پایدار در طول دوره های طولانی بسیار مهم است. آسان سازی و نصب آنها جذابیت آنها را بیشتر می کند.ارائه راه حل های عملی برای کاربردهای مختلف صنعتی.

DIN 2503 فلنج های صفحه:

طراحی و ابعاد:

• صورت فلنج: DIN 2503 فلنج هایی را با طراحی چهره بلند مشخص می کند که یک سطح برای مهر و موم گاسکت ها را برای ایجاد یک مهر و موم محکم فراهم می کند.
• مواد: این استاندارد شامل مواد مختلف مناسب برای کاربردهای صنعتی از جمله فولاد کربن، فولاد ضد زنگ و آلیاژ ها است.
• ابعاد: ابعاد دقیق شامل قطر بیرونی (OD) ، قطر دایره بولت، اندازه سوراخ بولت و ضخامت فلنج است.این ابعاد تضمین سازگاری و تعویض با سایر قطعات استاندارد DIN.

درجه فشار:

• کلاس های PN: فلنج های DIN 2503 در کلاس های فشار PN 6، PN 10، PN 16، PN 25 و PN 40 در دسترس هستند.این کلاس ها حداکثر فشار کاری مجاز را بر اساس طراحی و مواد فلنج نشان می دهند..

کاربردها:

• استفاده صنعتی: به طور گسترده ای در صنایع مانند پردازش شیمیایی، نفت و گاز، پتروشیمی، کارخانه های تصفیه آب و غیره استفاده می شود.
• سازگاری: طراحی شده است تا با لوله ها و شیرهای مطابق با استانداردهای DIN سازگار باشد و یکپارچگی بی نقص در سیستم های لوله کشی را تضمین کند.

مزایا:

• قابلیت اطمینان: طراحی چهره بلند باعث افزایش کارایی مهر و موم می شود و خطر نشت در برنامه های حیاتی را کاهش می دهد.
• استاندارد سازی: استانداردهای DIN یکنواخت بودن ابعاد و مواد را تضمین می کنند و تدارکات، نصب و نگهداری را آسان تر می کنند.
• انعطاف پذیری: مناسب برای شرایط عملیاتی مختلف به دلیل گزینه های مواد و فشار درجه بندی.
• بهره وری از هزینه ها: یک راه حل مقرون به صرفه برای اتصال لوله ها و تجهیزات در محیط های صنعتی فراهم می کند که عملکرد را با مقرون به صرفه متعادل می کند.

انواع مختلف فلنج های صفحه ای تیتانیوم:

فلنج صورت بلند (RF):

1. طراحی:

   • سطح بالا: یک فلنج صورت بالا دارای بخش کوچکی در اطراف سوراخ سوراخ شده است که کمی بزرگتر از قطر لوله است. این یک خط بالا (یا صورت بالا) را در بالای سطح فلنج ایجاد می کند.
   • سطح مهر و موم: صورت بالا به عنوان سطح مهر و موم اصلی که در آن گاسکت قرار دارد ، عمل می کند. این یک مهر و موم محکم را هنگام فشرده شدن در برابر فلنج جفت گیری فراهم می کند.

2. مزایا:

   • مهر و موم بهبود یافته: طراحی صورت بالا فشرده سازی گازکت را در یک منطقه کوچکتر متمرکز می کند و اثربخشی مهر و موم را بهبود می بخشد.
   • حفاظت: صورت بالا کمک می کند تا سطح فلنج را در هنگام دستکاری و نصب از آسیب محافظت کند.

3. کاربردها:

   • رایج: فلنج های صورت بلند در کاربردهای استاندارد صنعتی که یک مهر قابل اعتماد و بدون نشت ضروری است، رایج تر هستند.
   • درجه فشار: مناسب برای کاربردهای با فشار بالاتر است زیرا صورت بالا امکان فشرده سازی بهتر گازکت را فراهم می کند.

فلنج صورت مسطح (FF):

1. طراحی:

   • سطح صاف: فلنج های Flat Face دارای یک سطح صاف یا صاف بدون هیچ گونه بیرون کشیدن یا مناطق بالا در اطراف سوراخ هستند.
   • سطح مهر و موم: مهر و موم با قرار دادن گاسکت به طور مستقیم بر روی سطح صاف فلنج حاصل می شود.

2. مزایا:

   • سهولت تراز: فلنج های Flat Face در طول مونتاژ آسان تر است زیرا هیچ سطح بلند برای مقابله با آن وجود ندارد.
   • صرفه جویی در فضا: آنها در مقایسه با فلنج های صورت بلند فضای کمتری نیاز دارند ، که ممکن است در نصبات تنگ سودمند باشد.

3. کاربردها:

   • تخصصی: فلنج های Flat Face به طور معمول در کاربردهای کم فشار و غیر حیاتی استفاده می شوند که در آن الزامات مهر و موم کمتر سختگیرانه است.
   • گاسکت های ویژه: ممکن است نیاز به گاسکت های ویژه (مانند گاسکت های تمام صورت) داشته باشد که کل صورت فلنج را پوشش می دهد تا مهر و موم مناسب را تضمین کند.

انتخاب بین صورت بلند و صورت صاف:

• الزامات فشار و مهر و موم: فلنج های صورت بلند برای کاربردهای با فشار بالا که مهر و موم قابل اعتماد بسیار مهم است، ترجیح داده می شود.فلنج های سطح صاف برای کاربردهای با فشار پایین تر و یا جایی که محدودیت های فضایی نگران کننده است مناسب است.

• انتخاب گاسکت: انتخاب گاسکت (مانند نوع حلقه ای یا کامل) بستگی به نوع پوشش فلنج (RF یا FF) و الزامات کاربرد برای یکپارچگی مهر و موم دارد.

مشخصات DIN2501 PN40 فلنج صفحه تیتانیوم

ویژگی های اصلی DIN 2503 فلنج صفحه تیتانیوم

فلنج صفحه تیتانیوم DIN 2503 یک نوع فلنج است که مطابق با استاندارد DIN 2503 تولید می شود و به طور گسترده در سیستم های لوله کشی صنعتی برای اتصال لوله ها، شیرها، پمپها،و تجهیزات دیگرمواد تیتانیوم مزایای قابل توجهی را به ویژه در محیط های خوردنی دارد. در زیر ویژگی های اصلی فلنج صفحه تیتانیوم DIN 2503 آورده شده است:

1. ترکیب مواد

• درجه های تیتانیوم: به طور معمول فلنج های تیتانیوم از درجه 2 تیتانیوم (CP-Ti) یا درجه 5 تیتانیوم (Ti-6Al-4V) ساخته می شوند. این درجه ها تعادل قدرت بالا، مقاومت در برابر خوردگی عالی،و قابل جوش.
  • تیتانیوم درجه ۲: به دلیل مقاومت و قابلیت شکل گیری بسیار عالی شناخته شده است و به طور گسترده در صنایع شیمیایی و دریایی استفاده می شود.
  • تیتانیوم درجه ۵: یک آلیاژ با آلومینیوم و وانیدیوم برای افزایش قدرت و عملکرد در دمای بالا، که اغلب در فضاپیما و کاربردهای فشار بالا استفاده می شود.
• مقاومت در برابر خوردگی: فلنج های تیتانیوم به دلیل مقاومت فوق العاده خود در برابر محیط های خوردگی مانند آب دریا، کلرید، اسید و قلی شناخته می شوند.این باعث می شود آنها را برای صنایع مانند پردازش شیمیایی ایده آل، دریایی، و ترشح.

2طراحی و ساختار

• طراحی فلنج صفحه: استاندارد DIN 2503 یک صفحه صاف و دایره ای را با سوراخ های سوراخ شده برای بولت مشخص می کند. این طراحی فلنج اتصال قوی بین لوله و اجزای سیستم را فراهم می کند.
• ضخامت و اندازه: این فلنج ها در ضخامت ها و اندازه های مختلف مطابق با استاندارد DIN 2503 در دسترس هستند، اطمینان از سازگاری با طیف گسترده ای از ابعاد لوله و درجه فشار.
• سوراخ های بولت: سوراخ های بولت به اندازه ها و فاصله های استاندارد سوراخ می شوند، که این کار را آسان می کند تا فلنج را به سایر اجزای سیستم لوله کشی متصل کنید.

3فشار و درجه حرارت

• درجه فشار: فلنج های صفحه تیتانیوم در درجه فشار مختلف در دسترس هستند، که معمولاً با PN (Pressure Nominal) مانند PN10، PN16، PN25 و غیره طبقه بندی می شوند.این درجه بندی ها حداکثر فشار مجاز برای فلنج در یک سیستم لوله کشی را تعریف می کنند..
• مقاومت در برابر دمای: تیتانیوم دارای مقاومت در برابر دمای بالا است، که فلنج های صفحه تیتانیوم DIN 2503 را برای سیستم های در معرض طیف گسترده ای از دمای مناسب می کند.تیتانیوم هم در دمای بالا و هم در دمای پایین قدرت و یکپارچگی خود را حفظ می کند.

4وزن کم

• وزن کمتر از فولاد: تیتانیوم بسیار سبک تر از فولاد کربن یا فولاد ضد زنگ است، که حمل و نقل، نصب و نگهداری را ساده می کند.
• کاهش بار ساختاری: کاهش وزن فلنج های صفحه ای تیتانیوم به کاهش وزن کلی سیستم های لوله کشی کمک می کند که به ویژه در کاربردهای مانند هوافضا، دریایی ارزشمند است,و پلتفرم های دریایی.

5دوام و طول عمر

• مقاومت در برابر فرسایش: تیتانیوم در برابر سایش، فرسایش و خستگی در شرایط سخت بسیار مقاوم است.این باعث می شود آن را ایده آل برای برنامه های کاربردی سخت که در آن دوام و عمر طولانی ضروری است.
• نگهداری کم: به دلیل مقاومت در برابر خوردگی ، فلنج های تیتانیوم به حداقل نگهداری نیاز دارند و زمان توقف و هزینه های تعمیر را در طول عمر تجهیزات کاهش می دهند.

6. تولید دقیق و انطباق با استانداردها

• استاندارد DIN 2503: این فلنج ها با تحمل های سختگیرانه ای که توسط استاندارد DIN 2503 مشخص شده است، تولید می شوند و سازگاری را با سایر قطعات لوله ای که با همان استاندارد مطابقت دارند، تضمین می کنند.
• تضمین کیفیت: فلنج های تیتانیومی تولید شده تحت DIN 2503 تحت اقدامات کنترل کیفیت سختگیرانه قرار می گیرند تا اطمینان حاصل شود که آنها نیازهای ابعاد، فشار و قدرت را برآورده می کنند.
• سازگاری بولت و گاسکت: سوراخ های بولت و چهره های فلنج به گونه ای طراحی شده اند که با گاسکت ها و بولت های استاندارد سازگار باشند و امکان نصب و مهر و موم آسان را فراهم کنند.

مزاياي تيتانيوم بر روي فلنج:

فلانژ های پرتاب شده بر روی صفحه تیتانیوم مزایای متعددی دارند که آنها را برای کاربردهای مختلف صنعتی که خواص تیتانیوم در آن سودمند است، مناسب می کند. در اینجا برخی از مزایای اصلی وجود دارد:

مقاومت در برابر خوردگی: تیتانیوم در طیف گسترده ای از محیط های تهاجمی، از جمله آب دریا، اسید ها و کلریدها، به خوردگی بسیار مقاوم است.این خاصیت باعث می شود که فلنج های تیتانیومی برای کاربردهایی که در آن خوردگی یک نگرانی است، ایده آل باشد، مانند محیط های دریایی، پردازش شیمیایی و سیستم های نفتی دریایی.

نسبت قدرت بالا به وزن: تیتانیوم به دلیل نسبت قدرت و وزن بسیار عالی خود شناخته شده است که از اکثر فلزات دیگر برتر است.این ویژگی اجازه می دهد تا تیتانیوم لغزنده بر فلنج به ارائه قویاین به ویژه در کاربردهای هوافضا و صنایع که کاهش وزن بسیار مهم است مفید است.

سازگاری زیستی: تیتانیوم سازگار با زیستی و غیر سمی است، که آن را برای کاربردهای دستگاه های پزشکی، تولید دارویی،و فرآوری مواد غذایی در صورتی که خلوص و ایمنی محصول ضروری باشد.

مقاومت در برابر دمای بالا: تیتانیوم قدرت و مقاومت در برابر خوردگی خود را در دمای بالا، تا حدود 600 ° C (1112 ° F) ، بسته به درجه حفظ می کند.این خاصیت باعث می شود که فلنج های تیتانیوم مناسب برای کاربردهای دمای بالا مانند مبادلات گرما و راکتورهای شیمیایی باشد.

آسان ساخت: تیتانیوم را می توان به راحتی ماشینکاری، جوش و شکل داد، که شکل ها و پیکربندی های پیچیده را در فلنج های لغزنده فراهم می کند.این انعطاف پذیری در تولید تخصیص و سازگاری با نیازهای خاص پروژه را تسهیل می کند.

طول عمر و دوام: تیتانیوم به دلیل دوام طولانی مدت و مقاومت در برابر تخریب در طول زمان شناخته شده است.اطمینان از عملکرد قابل اعتماد و طول عمر خدمات فلنج های لغزنده در محیط های صنعتی سخت.
