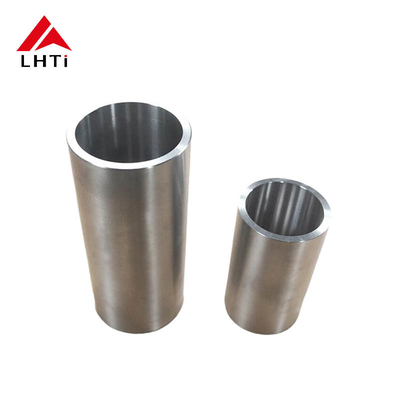

لوله تیتانیوم خالص دوامدار و سبک وزن Gr2 Gr5 لوله تیتانیوم با قدرت 800MPa مقاومت در برابر خوردگی

مقدمه به لوله های مارپیچی کویل گرمایش تیتانیوم

لوله های مارپیچی کویل گرمایش تیتانیوم قطعات تخصصی هستند که در کاربردهای مختلف صنعتی برای انتقال گرما و فرآیندهای گرمایش کارآمد استفاده می شوند.این لوله ها در یک پیکربندی مارپیچی طراحی شده اند، که حداکثر سطح را برای تبادل گرما و افزایش بهره وری سیستم های گرمایش فراهم می کند.

ویژگی های کلیدی

1. خواص مواد: تیتانیوم، به ویژه درجه هایی مانند Gr2، مقاومت بسیار عالی در برابر خوردگی، نسبت قدرت به وزن بالا و دوام را ارائه می دهد.این خواص باعث می شود که لوله های مارپیچی تیتانیوم برای استفاده در محیط های خشن ایده آل باشند، از جمله پردازش شیمیایی و کاربردهای دریایی.

2. طراحی مارپیچ: پیکربندی مارپیچ باعث بهبود پویایی جریان و توزیع گرما می شود. این طراحی می تواند گرمایش سریعتر و بهره وری انرژی بهتر را تسهیل کند.که آن را برای کاربردهای مختلف گرمایش مناسب می کند، مانند گرمایش مایع، سیستم های HVAC و فرآیندهای صنعتی.

3. سبک وزن: در مقایسه با مواد دیگر مانند فولاد ضد زنگ، تیتانیوم به طور قابل توجهی سبک تر است، که می تواند منجر به آسان تر شدن دستکاری و نصب شود.و همچنین کاهش بار ساختاری بر روی سیستم های پشتیبانی.

4. قابلیت جوش: تیتانیوم می تواند به راحتی جوش داده شود، که اجازه می دهد تا سفارشی سازی و ادغام لوله های مارپیچی در سیستم های موجود انجام شود.این انعطاف پذیری برای پاسخگویی به الزامات مهندسی خاص ضروری است.

5. سازگاری زیستی: در کاربردهای پزشکی، سازگاری زیستی تیتانیوم آن را برای دستگاه هایی که نیاز به تعامل ایمن با مواد شیمیایی دارند مناسب می کند.

مزایای لوله های مارپیچی کویل گرمایش تیتانیوم

لوله های مارپیچی کویل گرم کننده تیتانیوم مزایای قابل توجهی را ارائه می دهند و آنها را در صنایع مختلف انتخاب می کنند.

1. مقاومت خارق العاده در برابر خوردگی: بی اثر بودن تیتانیوم در محیط های شیمیایی تهاجمی از تخریب جلوگیری می کند و منجر به طول عمر طولانی تر می شود. این دوام هزینه های نگهداری و زمان توقف را کاهش می دهد،که آن را به یک سرمایه گذاری مالی مناسب برای اپراتورها تبدیل می کند..

2. سبک وزن: با وزن بسیار کمتر از مواد سنتی، این لوله ها آسان تر برای حمل و نصب هستند. این مزیت در کاربردهای مانند صنایع هوافضا و دریایی بسیار مهم است.جایی که بهره وری وزن ضروری استوزن کاهش یافته همچنین اجازه می دهد تا ساختارهای پشتیبانی سبک تر، افزایش بهره وری سیستم کلی.

3. افزایش بهره وری انتقال گرما: طراحی مارپیچی حداکثر سطح را افزایش می دهد، پویایی مایع و عملکرد حرارتی را بهبود می بخشد. این طراحی چرخه های گرم و خنک کننده سریعتر را امکان پذیر می کند،که برای فرآیندهایی که نیاز به کنترل دقیق دمای دارند ضروری است..

4. مقاومت در برابر دمای بالا: تیتانیوم می تواند بدون از دست دادن یکپارچگی ساختاری، در برابر دمای بالا مقاومت کند و آن را برای کاربردهای سخت در محیط های مختلف صنعتی مناسب می کند.

5. بهره وری از هزینه ها: ترکیب دوام، طراحی سبک و کارایی منجر به کاهش هزینه های عملیاتی می شود.ساخت لوله های مارپیچی با طناب گرمایش تیتانیوم یک گزینه جذاب برای استفاده طولانی مدت.

ویژگی های اصلی لوله های تیتانیوم درجه 2 درجه 5

تیتانیوم درجه 2 و درجه 5 دو نوع از رایج ترین آلیاژ های تیتانیوم هستند که هرکدام دارای خواص متمایزی هستند که برای کاربردهای مختلف مناسب هستند. در اینجا یک تجزیه از خواص اصلی آنها وجود دارد:

تیتانیوم درجه ۲ (تیتانیوم خالص تجاری)

تیتانیوم درجه 2 اغلب به عنوان CP Ti Grade 2 یا تیتانیوم خالص تجاری شناخته می شود. این یکی از گسترده ترین انواع تیتانیوم استفاده می شود زیرا مقاومت بسیار خوبی در برابر خوردگی دارد.قدرت خوب، و توان جوشکاری.

1ترکیب شیمیایی

• تیتانیوم (Ti): ~99٪
• مقدار کمی اکسیژن، کربن، نیتروژن، هیدروژن و آهن.
• تیتانیوم درجه 2 اساساً تیتانیوم خالص با سطوح پایین عناصر آلیاژ است که آن را برای کاربردهای مقاوم در برابر خوردگی ایده آل می کند.

2خواص مکانیکی

• قدرت کششی: حدود 345 ∼450 MPa (50 ∼65 ksi)
• قدرت تولید: حدود 275 MPa (40 ksi)
• طول کششی: 20-30%
  • این باعث انعطاف پذیری خوب آن می شود و آن را به راحتی شکل می دهد و برای کاربردهای مختلف که انعطاف پذیری مهم است مناسب است.
• ماژول انعطاف پذیری: ~ 105 GPa (15.2 میلیون psi)

3مقاومت در برابر خوردگی

• مقاومت عالی در برابر طیف گسترده ای از محیط های خوردنی، از جمله آب دریا، کلریدها، اسید ها و عوامل اکسید کننده.
• مقاوم به سوراخ کردن، خوردگی شکاف و ترک خوردگی استرس.
• اغلب در پردازش شیمیایی و کاربردهای دریایی استفاده می شود که در آن قرار گرفتن در معرض مواد خوردنی رایج است.

4. قابل جوش

• جوش پذیری عالی با فرآیندهایی مانند TIG (Tungsten Inert Gas) و MIG (Metal Inert Gas) جوش.
• می تواند در هر دو شرایط دریافت شده و گرم شده بدون به خطر انداختن خواص مکانیکی جوش داده شود.

5مقاومت گرما

• می تواند دمای متوسط تا حدود 400 درجه سانتیگراد (752 درجه فارنهایت) را تحمل کند.
• نه به اندازه ي بعضي از آلياژ هاي تيتانيوم مثل درجه 5

6تراکم

• تراکم: ~4.51 g/cm3 (4510 kg/m3)
  • کمی متراکم تر از برخی از انواع تیتانیوم آلیاژ بیشتر، اما هنوز هم نسبتا سبک در مقایسه با فولاد است.

درجه 5 تیتانیوم (Ti-6Al-4V)

تیتانیوم درجه 5 ، همچنین به عنوان Ti-6Al-4V شناخته می شود ، یک آلیاژ آلفا بتا است که حاوی 6٪ آلومینیوم و 4٪ وانیدیوم است.و مقاومت عالی در برابر خستگی و خوردگی.

1ترکیب شیمیایی

• تیتانیوم (Ti): تعادل (تقریباً 90٪)
• آلومینیوم (Al): 6%
• وانادیوم (V): 4٪
• آهن (Fe) ، اکسیژن (O) و کربن (C) در مقدار کمی وجود دارند.

2خواص مکانیکی

• مقاومت کششی: حدود 895 ‰ 1200 MPa (130 ‰ 175 ksi)
  • خیلی بیشتر از تیتانیوم درجه 2، که آن را مناسب برای کاربردهای فشار بالا می کند.
• قدرت تولید: حدود 828 MPa (120 ksi)
  • مقاومت بالاتر از درجه 2، که آن را برای کاربردهای ساختاری که نیاز به نسبت قدرت به وزن بهتر دارند مناسب تر می کند.
• طول کششی: 10~15٪
• ماژول انعطاف پذیری: ~ 110 GPa (16 میلیون PSI)

3مقاومت در برابر خوردگی

• مقاومت خوب در برابر خوردگی در طیف گسترده ای از محیط ها، از جمله آب دریا، کلریدها، اسید سولفوریک و اسیدها.
• از نظر مقاومت در برابر خوردگی در اکثر محیط ها با درجه 2 قابل مقایسه است اما در برخی از محیط های تهاجمی مقاومت کمی کمتر دارد.محیط های غنی از کلرید به دلیل وجود عناصر آلیاژ مانند آلومینیوم و واندیم.

4. قابل جوش

• قابلیت جوشکاری خوب اما نیاز به مراقبت بیشتر در مقایسه با درجه 2 به دلیل قدرت بالاتر و محتوای آلیاژ دارد.
• فرآیندهای مشترک جوش شامل TIG، MIG و جوش EB (برق الکترون) است.
• درمان گرما و روش های جوش مناسب برای حفظ قدرت و خواص مکانیکی بسیار مهم است.

5مقاومت گرما

• می تواند در دماهای بالاتر از درجه 2 کار کند، با حداکثر دمای کار مداوم در حدود 400-600 درجه سانتیگراد (752-1,112 درجه فارنهایت).
• دارای ثبات حرارتی خوب است و می تواند به چرخه حرارتی متوسط مقاومت کند.

6تراکم

• تراکم: ~4.43 g/cm3 (4430 kg/m3)
  • سبک تر از اکثر آلیاژ های فولادی، که به استفاده گسترده آن در برنامه های کاربردی هوافضا و خودرو که کاهش وزن مهم است کمک می کند.

فرایندهای تولید لوله های مارپیچی تیتانیوم

تولید لوله های مارپیچی کویل گرم کننده تیتانیوم شامل یک سری فرآیندهای پیشرفته است که اطمینان حاصل می کند محصول نهایی با استانداردهای عملکرد بالا مطابقت دارد.در اینجا یک مرور کلی از مراحل کلیدی درگیر است:

1. آماده سازی مواد:

   • این فرآیند با لیوان های تیتانیوم با خلوص بالا آغاز می شود، که برای از بین بردن ناخالصی ها ذوب و تصفیه می شوند.تکنیک هایی مانند جوشاندن مجدد قوس خلاء (VAR) اغلب برای دستیابی به کیفیت مطلوب مواد استفاده می شود، اطمینان از این که تیتانیوم با استانداردهای سختگیرانه صنعت مطابقت دارد.

2. شکل دادن لوله ها:

   • هنگامی که تیتانیوم آماده می شود، از فرآیندهای شکل گیری مانند اکستروز یا رولینگ برای تشکیل ساختار لوله ای اولیه استفاده می شود.این مرحله برای دستیابی به قطر و ضخامت دیوار مورد نظر بسیار مهم است.

3. ایجاد شکل مارپیچی:

   • طراحی مارپیچ با استفاده از تکنیک های تخصصی ماشینکاری به دست می آید.این روش ها اطمینان حاصل می کند که یکپارچگی ساختاری لوله در حالی که بهینه سازی هندسه برای جریان گرمای موثر حفظ می شوددقت در این مرحله برای اطمینان از عملکرد حرارتی بالا ضروری است.

4. درمان گرمایی:

   • پس از شکل گیری لوله ها، ممکن است آنها را تحت فرآیند درمان حرارتی قرار دهند تا خواص مکانیکی را افزایش دهند و استرس های داخلی را کاهش دهند.این مرحله به دوام و عملکرد محصول نهایی کمک می کند، به خصوص در کاربردهای با دمای بالا.

5. جوش و پیوستن:

   • جوش برای مونتاژ لوله های مارپیچی کویل گرمایشی تیتانیوم ضروری است. جوش قوس تنفر استام گاز (GTAW) به دلیل توانایی آن در ایجاد قوی،مفاصل بدون نقص در حالی که خواص مواد را حفظ می کندتکنسین های ماهر اطمینان می دهند که جوش ها با استانداردهای کیفیت مطابقت دارند.

6. کنترل کیفیت:

   • اقدامات سختگیرانه کنترل کیفیت در طول فرآیند تولید اجرا می شود.آزمایش غیر مخرب (NDT) و بازرسی ابعاد انجام می شود تا تأیید شود که محصول نهایی با تمام مشخصات مطابقت دارداین قابلیت اطمینان و عملکرد را در شرایط عملیاتی تضمین می کند.

ASTM B338 یک مشخصات استاندارد است که شامل لوله ها و لوله های تیتانیومی بدون درز و جوش برای کاربردهای مختلف، به ویژه در صنایع هوافضا، پردازش شیمیایی و دریایی است.در اینجا یک مقدمه مختصر به ASTM B338 لوله های تیتانیوم:

خلاصه ای از ASTM B338

1. دامنه:

   • ASTM B338 الزامات لوله های تیتانیوم را در درجه های مختلف، از جمله تیتانیوم خالص تجاری و آلیاژ های تیتانیوم مشخص می کند. لوله ها می توانند بدون درز یا جوش باشند،و آنها برای استفاده در محیط های با عملکرد بالا طراحی شده اند.

2. درجه مواد:

   • درجه های رایج عبارتند از درجه های تیتانیوم CP (فرهنگی خالص) (درجه 1 تا درجه 4) و درجه های آلیاژ (به عنوان مثال، درجه 5، Ti-6Al-4V). هر درجه دارای خواص مختلفی مانند قدرت، انعطاف پذیری،و مقاومت در برابر خوردگی.

3. کاربردها:

   • این مشخصات عمدتاً در صنایع مورد استفاده قرار می گیرد که نیاز به نسبت قدرت به وزن بالا و مقاومت بسیار عالی در برابر خوردگی دارند، مانند هوافضا، پردازش شیمیایی، مهندسی دریایی،و کاربردهای پزشکی.

4. فرایندهای تولید:

   • لوله ها از طریق فرآیندهایی مانند کار گرم، کار سرد و درمان گرما برای برآورده کردن خواص مکانیکی و ابعاد خاص تولید می شوند.آنها همچنین ممکن است برای اطمینان از کیفیت بازرسی شوند.

5. استانداردها و آزمایش:

   • ASTM B338 الزامات آزمایش خواص مکانیکی، مقاومت در برابر خوردگی و ابعاد را مشخص می کند، اطمینان حاصل می کند که لوله ها با استانداردهای صنعت برای عملکرد و ایمنی مطابقت دارند.

6. مشخصات:

   • این استاندارد الزامات مفصل را برای ابعاد لوله، ضخامت دیوار، تحمل و پایان سطح فراهم می کند، اطمینان حاصل می کند که آنها نیازهای سختگیرانه برنامه های کاربردی مورد نظر خود را برآورده می کنند.

مزایای لوله های تیتانیومی ASTM B338

• مقاومت در برابر خوردگی: مقاومت عالی در برابر طیف گسترده ای از محیط های خوردگی، از جمله آب دریا و شرایط اسیدی.
• سبک وزن: تراکم پایین تر در مقایسه با فولاد، آنها را برای برنامه هایی که در آن کاهش وزن بسیار مهم است، مناسب می کند.
• قدرت: مقاومت کششی بالا و مقاومت در برابر خستگی، ایده آل برای کاربردهای سخت.
• سازگاری زیستی: برای کاربردهای پزشکی مناسب است، زیرا با بافت های بدن واکنش منفی نشان نمی دهند.

ویژگی های اصلی لوله های تیتانیومی ASTM B338:

مشخصات ASTM B338 چندین ویژگی مهم لوله های تیتانیوم را برجسته می کند که به عملکرد آنها در کاربردهای مختلف کمک می کند. در اینجا ویژگی های کلیدی وجود دارد:

1خواص مکانیکی

• مقاومت کششی: لوله های تیتانیومی ASTM B338 دارای مقاومت کششی بالایی هستند که به آنها امکان می دهد بدون تغییر شکل، به فشارهای قابل توجهی مقاومت کنند.تیتانیوم خالص تجاری (درجات 1 و 2) به طور معمول دارای یک مقاومت کششی بین 240 تا 450 MPa است، در حالی که آلیاژ های تیتانیوم مانند Ti-6Al-4V می توانند بیش از 900 MPa باشند.
• قدرت تولید: قدرت تولید حداکثر فشاری را نشان می دهد که می تواند قبل از بروز تغییر شکل دائمی اعمال شود. تیتانیوم خالص تجاری دارای قدرت تولید در حدود 170 تا 350 MPa است.در حالی که آلیاژ های تیتانیوم مانند Ti-6Al-4V دارای قدرت بسیار بالاتر هستند، افزایش مناسب بودن آنها برای کاربردهای حمل بار.
• طول کش: این خاصیت منعکس کننده انعطاف پذیری ماده است و نشان می دهد که قبل از شکستن چقدر می تواند کشش یابد. لوله های ASTM B338 به طور کلی طول کش خوبی (حدود 20٪ یا بیشتر) نشان می دهند.که برای کاربردهایی که نیاز به شکل دادن و شکل دادن دارند بسیار مهم است..

2مقاومت در برابر خوردگی

• مقاومت استثنایی: تیتانیوم خالص تجاری به شدت در برابر خوردگی مقاوم است، به ویژه در محیط های تهاجمی مانند آب دریا، شرایط اسیدی و رسانه های اکسید کننده.این باعث می شود آن را ایده آل برای کاربردهای دریایی و پردازش شیمیایی.

3ماهيت سبک

• تراکم: تیتانیوم حدود 45٪ سبک تر از فولاد است، که به طور قابل توجهی در کاربردهایی که کاهش وزن ضروری است، سود می برد.این ویژگی سبک وزن اجازه می دهد تا برای طراحی ساختارهای کارآمدتر بدون قربانی قدرت، به ویژه در فضاپیما و کاربردهای خودروهای با عملکرد بالا.

4مقاومت در برابر خستگی

• دوام در طول زمان: آلیاژ های تیتانیوم مقاومت بسیار خوبی در برابر خستگی دارند، که آنها را برای کاربردهای بارگذاری چرخه ای مناسب می کند.مانند در قطعات هوافضا که استرس مکرر در طول زمان رخ می دهد.

5خواص حرارتی

• عملکرد در دمای بالا: تیتانیوم می تواند قدرت و یکپارچگی خود را در دمای بالا حفظ کند، که آن را برای کاربردهایی مانند سیستم های اگزوز در بخش های خودرو و هوافضا مناسب می کند.

6سازگاری زیستی

• کاربردهای پزشکی: ماهیت بیوکامپاتیبل تیتانیوم خالص تجاری آن را به یک انتخاب عالی برای ایمپلنت ها و دستگاه های پزشکی تبدیل می کند، به حداقل رساندن خطر واکنش های جانبی در بدن انسان.

خلاصه

ترکیبی از مقاومت کششی بالا و مقاومت در برابر خوردگی، مقاومت بسیار عالی در برابر خوردگی، سبک وزن،و دوام باعث می شود که لوله های تیتانیوم ASTM B338 بسیار انعطاف پذیر و مناسب برای طیف گسترده ای از کاربردهای سخت باشند.این خواص طراحی و عملکرد کارآمد را تضمین می کنند، به ویژه در محیط هایی که مواد سنتی ممکن است شکست بخورند.

کاربردهای لوله های مارپیچی تیتانیوم:

لوله های مارپیچی تیتانیوم به دلیل خواص منحصر به فرد و قابلیت های عملکردی خود در صنایع مختلف استفاده می کنند.این لوله ها در سیستم های مبادله گرما استفاده می شوند که مواد خوردنی در آن وجود دارد.مقاومت آنها در برابر خوردگی حفره و شکاف، عملکرد قابل اعتماد را تضمین می کند و به طور قابل توجهی خطر خرابی تجهیزات و زمان توقف مرتبط را کاهش می دهد.

در صنعت مواد غذایی و نوشیدنی، که بهداشت و ایمنی مواد در آن مهم است، لوله های مارپیچ کویل گرم کننده تیتانیوم به عنوان اجزای ایده آل در فرآیندهای پاستوریزاسیون و استریلیزاسیون عمل می کنند.ماهیت غیر واکنشی تیتانیوم به این معنی است که مواد مضر را به محصولات جذب نمی کنداین ویژگی به طور فزاینده ای حیاتی است، زیرا مصرف کنندگان تقاضا می کنند شفافیت و ایمنی در تولید مواد غذایی.

صنعت داروسازی نیز از استفاده از لوله های مارپیچی تیتانیوم استفاده می کند. در فرآیندهایی که نیاز به کنترل دقیق دما دارند،مانند تولید واکسن ها یا سایر ترکیبات حساس، این لوله ها عملکرد ثابت و قابل اطمینان را ارائه می دهند. سازگاری زیستی و مقاومت در برابر آلودگی آنها را برای کاربردهایی که حفظ یکپارچگی محصول ضروری است مناسب می کند.

روندهای آینده در تکنولوژی لوله های بدون درز تیتانیوم:

همانطور که صنایع به تکامل خود ادامه می دهند، انتظار می رود تقاضا برای لوله های بدون درز تیتانیوم در مبادلات گرما افزایش یابد.تلاش های کنونی تحقیق و توسعه بر افزایش خواص آلیاژ های تیتانیوم متمرکز استنوآوری در تکنیک های تولید، مانند تولید افزودنی،همچنین راه های جدیدی را برای تولید هندسه های پیچیده و طرح های سفارشی که نیازهای کاربردی خاص را برآورده می کنند، باز می کنند.این پیشرفت ها به احتمال زیاد منجر به افزایش استفاده از لوله های بدون درز تیتانیوم در صنایع مختلف خواهد شد.

پایداری در حال تبدیل شدن به یک محرک مهم در انتخاب مواد است و قابلیت بازیافت تیتانیوم به جذابیت آن در کاربردهای مدرن کمک می کند.در حالی که صنایع تلاش می کنند تا اثرات زیست محیطی خود را کاهش دهند، استفاده از مواد ماندگار و قابل بازیافت مانند تیتانیوم به طور فزاینده ای اهمیت پیدا می کند. پیشرفت های آینده ممکن است بر بهبود فرآیندهای بازیافت تیتانیوم متمرکز شود.اطمینان از اینکه گزینه ای پایدار برای مبادلات گرما و سایر کاربردهای حیاتی باقی می ماند.

دیجیتالی شدن و فن آوری های هوشمند نیز در راه طراحی و نظارت بر مبادلات گرما انقلاب ایجاد می کنند.ادغام سنسورها و سیستم های نظارت در زمان واقعی در طراحی لوله های بدون درز تیتانیوم می تواند بینش ارزشمندی در مورد عملکرد و وضعیت در طول زمان ارائه دهدچنین پیشرفت هایی نه تنها باعث افزایش کارایی عملیاتی می شود بلکه استراتژی های نگهداری پیش بینی را نیز امکان پذیر می کند که در نهایت منجر به کاهش هزینه های عملیاتی و افزایش قابلیت اطمینان می شود.
