کاربردهای دمایی ASTM B338 درجه 9 لوله تیتانیومی با جعل و فشار یا پردازش مکانیکی

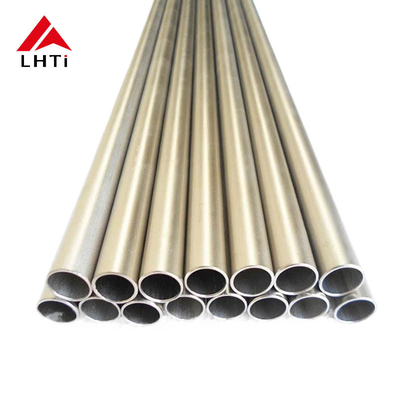

معرفی لوله های تیتانیومی در مبادلات گرما

مبادلات گرما نقش مهمی در فرآیندهای مختلف صنعتی دارند، زیرا گرما بین دو یا چند مایع بدون مخلوط کردن آنها منتقل می شود. از جمله مواد مورد استفاده برای ساخت این سیستم ها،تيتانيوم به خاطر خواص استثنائي اش توجه زيادي به خود جلب کرده است. لوله تیتانیوم 19 میلی متر یک تعادل منحصر به فرد از قدرت، ویژگی های سبک وزن و مقاومت در برابر خوردگی را ارائه می دهد، و آن را به یک انتخاب ایده آل برای برنامه های مبادله گرما تبدیل می کند.این مقاله مزایای آن را بررسی می کند، فرایندهای تولید و کاربردهای مختلف لوله های تیتانیوم 19 میلی متری در مبادلات گرما.

مزایای لوله های تیتانیوم 19 میلی متری

یکی از مزایای اصلی استفاده از لوله های تیتانیوم 19 میلی متر در مبادلات گرما مقاومت خارق العاده آنها در برابر خوردگی است. بر خلاف مواد سنتی مانند فولاد ضد زنگ یا مس،تیتانیوم به شدت در برابر خوردگی حفره و شکاف مقاوم است.، به ویژه در محیط های تهاجمی مانند آنهایی که در پردازش شیمیایی یا کاربردهای آب دریا یافت می شوند. این ویژگی طول عمر طولانی تر برای مبادله گرما را تضمین می کند،کاهش هزینه های نگهداری و زمان توقف، که فاکتورهای حیاتی در محیط های صنعتی هستند.

یکی دیگر از مزایای قابل توجه لوله های تیتانیوم سبک بودن آنها است. با وزن تقریباً 40٪ کمتر از فولاد ضد زنگ، لوله های تیتانیوم 19 میلی متر نصب و حمل و نقل را آسان تر می کنند.این کاهش وزن به ویژه در صنایع که حمایت های ساختاری نگران کننده است، مفید است.علاوه بر این، وزن کمتر به صرفه جویی کلی در انرژی در طول حمل و نصب کمک می کند.افزایش بیشتر بهره وری از هزینه استفاده از تیتانیوم در مبادلات گرما.

رسانایی حرارتی یکی دیگر از عوامل مهم در عملکرد مبادلات گرما است. در حالی که تیتانیوم در مقایسه با مواد مانند مس بهترین رسانا نیست،رسانایی حرارتی آن هنوز برای بسیاری از برنامه های کاربردی کافی استعلاوه بر این، ترکیب قطر 19 میلی متر و طراحی مارپیچی که اغلب در لوله های تیتانیوم استفاده می شود، باعث بهبود بهره وری انتقال گرما می شود.این عملکرد بهبود یافته می تواند منجر به کاهش مصرف انرژی و افزایش بهره وری عملیاتی شود، باعث می شود لوله های تیتانیوم انتخاب هوشمندانه ای برای طرح های مبادله گرما مدرن باشند.

ویژگی های اصلی لوله های تیتانیوم درجه 2 درجه 5

تیتانیوم درجه 2 و درجه 5 دو نوع از رایج ترین آلیاژ های تیتانیوم هستند که هرکدام دارای خواص متمایزی هستند که برای کاربردهای مختلف مناسب هستند. در اینجا یک تجزیه از خواص اصلی آنها وجود دارد:

تیتانیوم درجه ۲ (تیتانیوم خالص تجاری)

تیتانیوم درجه 2 اغلب به عنوان CP Ti Grade 2 یا تیتانیوم خالص تجاری شناخته می شود. این یکی از گسترده ترین انواع تیتانیوم استفاده می شود زیرا مقاومت بسیار خوبی در برابر خوردگی دارد.قدرت خوب، و توان جوشکاری.

1ترکیب شیمیایی

• تیتانیوم (Ti): ~99٪
• مقدار کمی اکسیژن، کربن، نیتروژن، هیدروژن و آهن.
• تیتانیوم درجه 2 اساساً تیتانیوم خالص با سطوح پایین عناصر آلیاژ است که آن را برای کاربردهای مقاوم در برابر خوردگی ایده آل می کند.

2خواص مکانیکی

• قدرت کششی: حدود 345 ∼450 MPa (50 ∼65 ksi)
• قدرت تولید: حدود 275 MPa (40 ksi)
• طول کششی: 20-30%
  • این باعث انعطاف پذیری خوب آن می شود و آن را به راحتی شکل می دهد و برای کاربردهای مختلف که انعطاف پذیری مهم است مناسب است.
• ماژول انعطاف پذیری: ~ 105 GPa (15.2 میلیون psi)

3مقاومت در برابر خوردگی

• مقاومت عالی در برابر طیف گسترده ای از محیط های خوردنی، از جمله آب دریا، کلریدها، اسید ها و عوامل اکسید کننده.
• مقاوم به سوراخ کردن، خوردگی شکاف و ترک خوردگی استرس.
• اغلب در پردازش شیمیایی و کاربردهای دریایی استفاده می شود که در آن قرار گرفتن در معرض مواد خوردنی رایج است.

4. قابل جوش

• جوش پذیری عالی با فرآیندهایی مانند TIG (Tungsten Inert Gas) و MIG (Metal Inert Gas) جوش.
• می تواند در هر دو شرایط دریافت شده و گرم شده بدون به خطر انداختن خواص مکانیکی جوش داده شود.

5مقاومت گرما

• می تواند دمای متوسط تا حدود 400 درجه سانتیگراد (752 درجه فارنهایت) را تحمل کند.
• نه به اندازه ي بعضي از آلياژ هاي تيتانيوم مثل درجه 5

6تراکم

• تراکم: ~4.51 g/cm3 (4510 kg/m3)
  • کمی متراکم تر از برخی از انواع تیتانیوم آلیاژ بیشتر، اما هنوز هم نسبتا سبک در مقایسه با فولاد است.

درجه 5 تیتانیوم (Ti-6Al-4V)

تیتانیوم درجه 5 ، همچنین به عنوان Ti-6Al-4V شناخته می شود ، یک آلیاژ آلفا بتا است که حاوی 6٪ آلومینیوم و 4٪ وانیدیوم است.و مقاومت عالی در برابر خستگی و خوردگی.

1ترکیب شیمیایی

• تیتانیوم (Ti): تعادل (تقریباً 90٪)
• آلومینیوم (Al): 6%
• وانادیوم (V): 4٪
• آهن (Fe) ، اکسیژن (O) و کربن (C) در مقدار کمی وجود دارند.

2خواص مکانیکی

• مقاومت کششی: حدود 895 ‰ 1200 MPa (130 ‰ 175 ksi)
  • خیلی بیشتر از تیتانیوم درجه 2، که آن را مناسب برای کاربردهای فشار بالا می کند.
• قدرت تولید: حدود 828 MPa (120 ksi)
  • مقاومت بالاتر از درجه 2، که آن را برای کاربردهای ساختاری که نیاز به نسبت قدرت به وزن بهتر دارند مناسب تر می کند.
• طول کششی: 10~15٪
• ماژول انعطاف پذیری: ~ 110 GPa (16 میلیون PSI)

3مقاومت در برابر خوردگی

• مقاومت خوب در برابر خوردگی در طیف گسترده ای از محیط ها، از جمله آب دریا، کلریدها، اسید سولفوریک و اسیدها.
• از نظر مقاومت در برابر خوردگی در اکثر محیط ها با درجه 2 قابل مقایسه است اما در برخی از محیط های تهاجمی مقاومت کمی کمتر دارد.محیط های غنی از کلرید به دلیل وجود عناصر آلیاژ مانند آلومینیوم و واندیم.

4. قابل جوش

• قابلیت جوشکاری خوب اما نیاز به مراقبت بیشتر در مقایسه با درجه 2 به دلیل قدرت بالاتر و محتوای آلیاژ دارد.
• فرآیندهای مشترک جوش شامل TIG، MIG و جوش EB (برق الکترون) است.
• درمان گرما و روش های جوش مناسب برای حفظ قدرت و خواص مکانیکی بسیار مهم است.

5مقاومت گرما

• می تواند در دماهای بالاتر از درجه 2 کار کند، با حداکثر دمای کار مداوم در حدود 400-600 درجه سانتیگراد (752-1,112 درجه فارنهایت).
• دارای ثبات حرارتی خوب است و می تواند به چرخه حرارتی متوسط مقاومت کند.

6تراکم

• تراکم: ~4.43 g/cm3 (4430 kg/m3)
  • سبک تر از اکثر آلیاژ های فولادی، که به استفاده گسترده آن در برنامه های کاربردی هوافضا و خودرو که کاهش وزن مهم است کمک می کند.

فرآیند تولید لوله های تیتانیوم 19 میلی متری

تولید لوله های تیتانیوم 19 میلی متری شامل چندین تکنیک پیشرفته است که کیفیت و عملکرد بالا را تضمین می کند.اغلب در قالب بلوت هایی که تحت فرآیندهایی مانند جوش مجدد قوس خلاء قرار می گیرند تا خواص مطلوب مواد را به دست آورنداین مرحله اولیه برای تولید لوله هایی که مطابق با استانداردهای سختگیر صنعت هستند، به ویژه در بخش هایی مانند هوافضا و پردازش شیمیایی حیاتی است.

هنگامی که مواد اولیه آماده می شوند، تیتانیوم تحت فرآیندهایی مانند اکستروز یا رولینگ قرار می گیرد تا شکل لوله ای را ایجاد کند.قطر خاص 19mm با استفاده از تکنیک های دقیق ماشینکاری که یکپارچگی ساختاری مواد را حفظ می کند، به دست می آیدفرآیند های پس از تولید ممکن است شامل درمان حرارتی برای افزایش خواص مکانیکی و کاهش استرس های داخلی باشد که برای اطمینان از دوام در شرایط عملیاتی ضروری است.

جوش در مونتاژ لوله های تیتانیوم برای مبادله گرما نقش مهمی دارد. جوش قوس تنفر استام گاز (GTAW) به دلیل توانایی آن در تولید مفاصل قوی و بدون نقص به طور معمول استفاده می شود.این روش به ویژه برای حفظ مقاومت تیتانیوم در برابر خوردگی مهم است.اقدامات سختگیرانه کنترل کیفیت، از جمله آزمایشات غیر مخرب و بازرسی ابعادبرای اطمینان از انطباق محصول نهایی با تمام مشخصات اعمال می شود.

ASTM B338 یک مشخصات استاندارد است که شامل لوله ها و لوله های تیتانیومی بدون درز و جوش برای کاربردهای مختلف، به ویژه در صنایع هوافضا، پردازش شیمیایی و دریایی است.در اینجا یک مقدمه مختصر به ASTM B338 لوله های تیتانیوم:

خلاصه ای از ASTM B338

1. دامنه:

   • ASTM B338 الزامات لوله های تیتانیوم را در درجه های مختلف، از جمله تیتانیوم خالص تجاری و آلیاژ های تیتانیوم مشخص می کند. لوله ها می توانند بدون درز یا جوش باشند،و آنها برای استفاده در محیط های با عملکرد بالا طراحی شده اند.

2. درجه مواد:

   • درجه های رایج عبارتند از درجه های تیتانیوم CP (فرهنگی خالص) (درجه 1 تا درجه 4) و درجه های آلیاژ (به عنوان مثال، درجه 5، Ti-6Al-4V). هر درجه دارای خواص مختلفی مانند قدرت، انعطاف پذیری،و مقاومت در برابر خوردگی.

3. کاربردها:

   • این مشخصات عمدتاً در صنایع مورد استفاده قرار می گیرد که نیاز به نسبت قدرت به وزن بالا و مقاومت بسیار عالی در برابر خوردگی دارند، مانند هوافضا، پردازش شیمیایی، مهندسی دریایی،و کاربردهای پزشکی.

4. فرایندهای تولید:

   • لوله ها از طریق فرآیندهایی مانند کار گرم، کار سرد و درمان گرما برای برآورده کردن خواص مکانیکی و ابعاد خاص تولید می شوند.آنها همچنین ممکن است برای اطمینان از کیفیت بازرسی شوند.

5. استانداردها و آزمایش:

   • ASTM B338 الزامات آزمایش خواص مکانیکی، مقاومت در برابر خوردگی و ابعاد را مشخص می کند، اطمینان حاصل می کند که لوله ها با استانداردهای صنعت برای عملکرد و ایمنی مطابقت دارند.

6. مشخصات:

   • این استاندارد الزامات مفصل را برای ابعاد لوله، ضخامت دیوار، تحمل و پایان سطح فراهم می کند، اطمینان حاصل می کند که آنها نیازهای سختگیرانه برنامه های کاربردی مورد نظر خود را برآورده می کنند.

مزایای لوله های تیتانیومی ASTM B338

• مقاومت در برابر خوردگی: مقاومت عالی در برابر طیف گسترده ای از محیط های خوردگی، از جمله آب دریا و شرایط اسیدی.
• سبک وزن: تراکم پایین تر در مقایسه با فولاد، آنها را برای برنامه هایی که در آن کاهش وزن بسیار مهم است، مناسب می کند.
• قدرت: مقاومت کششی بالا و مقاومت در برابر خستگی، ایده آل برای کاربردهای سخت.
• سازگاری زیستی: برای کاربردهای پزشکی مناسب است، زیرا با بافت های بدن واکنش منفی نشان نمی دهند.

ویژگی های اصلی لوله های تیتانیومی ASTM B338:

مشخصات ASTM B338 چندین ویژگی مهم لوله های تیتانیوم را برجسته می کند که به عملکرد آنها در کاربردهای مختلف کمک می کند. در اینجا ویژگی های کلیدی وجود دارد:

1خواص مکانیکی

• مقاومت کششی: لوله های تیتانیومی ASTM B338 دارای مقاومت کششی بالایی هستند که به آنها امکان می دهد بدون تغییر شکل، به فشارهای قابل توجهی مقاومت کنند.تیتانیوم خالص تجاری (درجات 1 و 2) به طور معمول دارای یک مقاومت کششی بین 240 تا 450 MPa است، در حالی که آلیاژ های تیتانیوم مانند Ti-6Al-4V می توانند بیش از 900 MPa باشند.
• قدرت تولید: قدرت تولید حداکثر فشاری را نشان می دهد که می تواند قبل از بروز تغییر شکل دائمی اعمال شود. تیتانیوم خالص تجاری دارای قدرت تولید در حدود 170 تا 350 MPa است.در حالی که آلیاژ های تیتانیوم مانند Ti-6Al-4V دارای قدرت بسیار بالاتر هستند، افزایش مناسب بودن آنها برای کاربردهای حمل بار.
• طول کش: این خاصیت منعکس کننده انعطاف پذیری ماده است و نشان می دهد که قبل از شکستن چقدر می تواند کشش یابد. لوله های ASTM B338 به طور کلی طول کش خوبی (حدود 20٪ یا بیشتر) نشان می دهند.که برای کاربردهایی که نیاز به شکل دادن و شکل دادن دارند بسیار مهم است..

2مقاومت در برابر خوردگی

• مقاومت استثنایی: تیتانیوم خالص تجاری به شدت در برابر خوردگی مقاوم است، به ویژه در محیط های تهاجمی مانند آب دریا، شرایط اسیدی و رسانه های اکسید کننده.این باعث می شود آن را ایده آل برای کاربردهای دریایی و پردازش شیمیایی.

3ماهيت سبک

• تراکم: تیتانیوم حدود 45٪ سبک تر از فولاد است، که به طور قابل توجهی در کاربردهایی که کاهش وزن ضروری است، سود می برد.این ویژگی سبک وزن اجازه می دهد تا برای طراحی ساختارهای کارآمدتر بدون قربانی قدرت، به ویژه در فضاپیما و کاربردهای خودروهای با عملکرد بالا.

4مقاومت در برابر خستگی

• دوام در طول زمان: آلیاژ های تیتانیوم مقاومت بسیار خوبی در برابر خستگی دارند، که آنها را برای کاربردهای بارگذاری چرخه ای مناسب می کند.مانند در قطعات هوافضا که استرس مکرر در طول زمان رخ می دهد.

5خواص حرارتی

• عملکرد در دمای بالا: تیتانیوم می تواند قدرت و یکپارچگی خود را در دمای بالا حفظ کند، که آن را برای کاربردهایی مانند سیستم های اگزوز در بخش های خودرو و هوافضا مناسب می کند.

6سازگاری زیستی

• کاربردهای پزشکی: ماهیت بیوکامپاتیبل تیتانیوم خالص تجاری آن را به یک انتخاب عالی برای ایمپلنت ها و دستگاه های پزشکی تبدیل می کند، به حداقل رساندن خطر واکنش های جانبی در بدن انسان.

خلاصه

ترکیبی از مقاومت کششی بالا و مقاومت در برابر خوردگی، مقاومت بسیار عالی در برابر خوردگی، سبک وزن،و دوام باعث می شود که لوله های تیتانیوم ASTM B338 بسیار انعطاف پذیر و مناسب برای طیف گسترده ای از کاربردهای سخت باشند.این خواص طراحی و عملکرد کارآمد را تضمین می کنند، به ویژه در محیط هایی که مواد سنتی ممکن است شکست بخورند.

کاربردهای لوله های تیتانیوم 19 میلی متری در مبادلات گرما

تنوع لوله های تیتانیوم 19 میلی متری باعث می شود که آنها برای کاربردهای مختلف در مبادلات گرما در صنایع مختلف مناسب باشند.این لوله ها اغلب در سیستم هایی که مواد خوردنی را اداره می کنند استفاده می شوند.توانایی آنها در مقاومت در برابر مواد شیمیایی خشن در حالی که حفظ یکپارچگی ساختاری تضمین عملکرد قابل اعتماد و به حداقل رساندن خطر خرابی تجهیزات.

در صنعت مواد غذایی و نوشیدنی حفظ بهداشت و جلوگیری از آلودگی بسیار مهم است.ماهیت غیر واکنشی تیتانیوم باعث می شود که لوله های 19 میلی متری یک انتخاب عالی برای استفاده در فرآیندهای پاستوریزه و استریلیزه شوندبا اطمینان از اینکه مواد مضر به محصولات نفوذ نمی کنند، این لوله ها به شرکت ها کمک می کنند تا مقررات ایمنی سختگیرانه را رعایت کنند، بنابراین از سلامت مصرف کننده محافظت می کنند و کیفیت محصول را حفظ می کنند.

صنعت داروسازی نیز از استفاده از لوله های تیتانیوم 19 میلی متری به طور قابل توجهی بهره مند می شود.این لوله ها عملکرد حرارتی ثابت را بدون به خطر انداختن تمامیت ترکیبات حساس ارائه می دهندسازگاری زیستی و مقاومت در برابر خوردگی تیتانیوم آن را به یک انتخاب ترجیح داده شده برای برنامه های کاربردی که در آن حفظ خلوص و ایمنی حیاتی است.

روند آینده در فناوری لوله های بدون درز تیتانیوم

همانطور که صنایع به تکامل خود ادامه می دهند، انتظار می رود تقاضا برای لوله های بدون درز تیتانیوم در مبادلات گرما افزایش یابد.تلاش های کنونی تحقیق و توسعه بر افزایش خواص آلیاژ های تیتانیوم متمرکز استنوآوری در تکنیک های تولید، مانند تولید افزودنی،همچنین راه های جدیدی را برای تولید هندسه های پیچیده و طرح های سفارشی که نیازهای کاربردی خاص را برآورده می کنند، باز می کنند.این پیشرفت ها به احتمال زیاد منجر به افزایش استفاده از لوله های بدون درز تیتانیوم در صنایع مختلف خواهد شد.

پایداری در حال تبدیل شدن به یک محرک مهم در انتخاب مواد است و قابلیت بازیافت تیتانیوم به جذابیت آن در کاربردهای مدرن کمک می کند.در حالی که صنایع تلاش می کنند تا اثرات زیست محیطی خود را کاهش دهند، استفاده از مواد ماندگار و قابل بازیافت مانند تیتانیوم به طور فزاینده ای اهمیت پیدا می کند. پیشرفت های آینده ممکن است بر بهبود فرآیندهای بازیافت تیتانیوم متمرکز شود.اطمینان از اینکه گزینه ای پایدار برای مبادلات گرما و سایر کاربردهای حیاتی باقی می ماند.

دیجیتالی شدن و فن آوری های هوشمند نیز در راه طراحی و نظارت بر مبادلات گرما انقلاب ایجاد می کنند.ادغام سنسورها و سیستم های نظارت در زمان واقعی در طراحی لوله های بدون درز تیتانیوم می تواند بینش ارزشمندی در مورد عملکرد و وضعیت در طول زمان ارائه دهدچنین پیشرفت هایی نه تنها باعث افزایش کارایی عملیاتی می شود بلکه استراتژی های نگهداری پیش بینی را نیز امکان پذیر می کند که در نهایت منجر به کاهش هزینه های عملیاتی و افزایش قابلیت اطمینان می شود.
