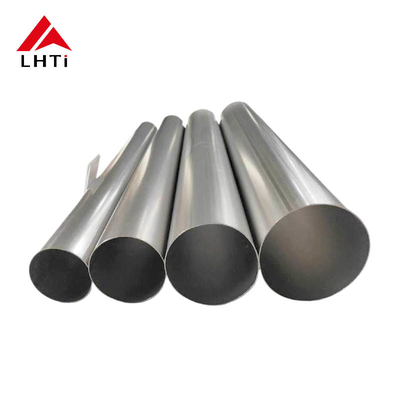

کاربردهای دمایی ASTM B338 درجه 9 لوله تیتانیومی با جعل و فشار یا پردازش مکانیکی

مقدمه ای به ASTM B338 لوله تیتانیوم

ASTM B338 یک مشخصات استاندارد است که الزامات لوله های تیتانیومی بدون درز و جوش را که در کاربردهای مختلف صنعتی استفاده می شود مشخص می کند.این مشخصات برای اطمینان از اینکه لوله های تیتانیوم با خواص مکانیکی خاص مطابقت دارند بسیار مهم است.، ابعاد و ترکیبات شیمیایی لازم برای محیط های سخت. ویژگی های منحصر به فرد تیتانیوم، مانند مقاومت بسیار عالی در برابر خوردگی و نسبت قدرت به وزن بالا،که باعث می شود آن را انتخاب ایده آل برای صنایع مانند هوافضابا رعایت ASTM B338 ، تولید کنندگان می توانند تضمین کنند که لوله های تیتانیومی آنها در شرایط چالش برانگیز به طور قابل اعتماد کار می کنند.

ویژگی های اصلی لوله های تیتانیوم ASTM B338

مشخصات ASTM B338 چندین خاصیت مهم لوله های تیتانیوم را شامل مقاومت کششی ، مقاومت کششی و کشش را تعریف می کند.این لوله ها از تیتانیوم خالص تجاری یا آلیاژ های تیتانیوم ساخته شده اند.، که به عملکرد برتر آنها کمک می کند. به عنوان مثال، تیتانیوم خالص تجاری (درجه 1، درجه 2 و غیره) مقاومت خارش استثنایی را ارائه می دهد.برای محیط های تهاجمی مناسب استعلاوه بر این، آلیاژ های تیتانیوم، مانند Ti-6Al-4V، قدرت و مقاومت در برابر خستگی را افزایش می دهند و دامنه برنامه های کاربردی برای لوله های تیتانیوم ASTM B338 را گسترش می دهند.

یکی دیگر از ویژگی های قابل توجه لوله های تیتانیوم ASTM B338 سبک وزن آنها است. تیتانیوم تقریباً 45٪ سبک تر از فولاد است ، اما قدرت مشابه یا حتی برتر را حفظ می کند.این ویژگی به ویژه در کاربردهایی که کاهش وزن ضروری است مفید است.، مانند قطعات هوافضا و قطعات خودرو با عملکرد بالا. ترکیب وزن سبک و قدرت بالا تضمین می کند که ساختارهای می تواند به طور کارآمد طراحی شود،منجر به بهره وری سوخت بهتر و عملکرد کلی سیستم.

مزایای لوله های بدون درز تیتانیوم

یکی از مزایای اصلی لوله های بدون درز تیتانیوم مقاومت خارق العاده آنها در برابر خوردگی است. تیتانیوم دارای یک لایه اکسید طبیعی است که از آن در برابر محیط های خوردگی محافظت می کند.که آن را برای استفاده در پردازش شیمیایی و کاربردهای دریایی مناسب می کنددر مبادلات گرما، جایی که مایعات اغلب حاوی مواد شیمیایی یا نمک های تهاجمی هستند، دوام تیتانیوم طول عمر و قابلیت اطمینان را تضمین می کند، به حداقل رساندن خطر نشت و خرابی تجهیزات.این مقاومت در برابر خوردگی به طور قابل توجهی طول عمر مبادله گرما را افزایش می دهد، کاهش هزینه های نگهداری و زمان توقف مربوط به تعمیرات یا تعویض.

یکی دیگر از مزایای اصلی لوله های بدون درز تیتانیوم، سبک بودن آنها است. در مقایسه با مواد سنتی مانند فولاد ضد زنگ یا فولاد کربن، تیتانیوم به طور قابل توجهی سبک تر است.که به دستکاری و نصب آسانتر تبدیل می شوداین کاهش وزن می تواند به ویژه در سیستم های مبادله گرما در مقیاس بزرگ مفید باشد، جایی که اجزای سنگین می توانند لجستیک را پیچیده کنند و نیازهای پشتیبانی ساختاری را افزایش دهند.با استفاده از لوله های بدون درز از تیتانیوم، مهندسان می توانند سیستم های کارآمدتر و پاسخگوتر را در حالی که حفظ یکپارچگی ساختاری را طراحی کنند.

خواص مکانیکی تیتانیوم همچنین نقش مهمی در کاربرد آن در مبادلات گرما ایفا می کند. تیتانیوم دارای مقاومت کششی بالا و مقاومت بسیار عالی در برابر خستگی است.اجازه می دهد تا آن را به مقاومت در برابر فشار شدید و نوسانات درجه حرارتاین خواص در مبادلات گرما که در شرایط فشار بالا کار می کنند حیاتی هستند، اطمینان حاصل می کنند که لوله ها می توانند یکپارچگی و عملکرد خود را در طول زمان حفظ کنند.ترکیب این مزایا مکانیکی تضمین می کند که لوله های بدون درز تیتانیوم می توانند به طور موثر شرایط سخت کاربرد های صنعتی مختلف را مدیریت کنند.

ویژگی های اصلی لوله تیتانیوم درجه 9

تیتانیوم درجه 9، همچنین به عنوان Ti-3Al-2.5V شناخته می شود، یک آلیاژ آلفا بتا است که خواص مفید هر دو فاز آلفا و بتا تیتانیوم را ترکیب می کند.به خاطر نسبت قدرت و وزن فوق العاده اش شناخته شده، مقاومت در برابر خوردگی، و جوش خوبی، آن را مناسب برای طیف وسیعی از برنامه های کاربردی، به ویژه در صنایع مانند هوافضا، دریایی، خودرو و پردازش شیمیایی.در زیر ویژگی های اصلی لوله تیتانیوم درجه 9 است:

1ترکیب شیمیایی

• تیتانیوم (Ti): ~90٪
• آلومینیوم (Al): 3٪
• وانادیوم (V): 2.5%
• این ترکیب مخصوص آلیاژ ترکیبی منحصر به فرد از قدرت، انعطاف پذیری و مقاومت در برابر خوردگی را به ارمغان می آورد.

2خواص مکانیکی

• مقاومت کششی: حدود 895 MPa (130 ksi)
  • لوله های تیتانیوم درجه 9 دارای قدرت خوبی هستند، که آنها را برای کاربردهای ساختاری که نیاز به قدرت و خواص سبک وزن دارند، مناسب می کند.
• قدرت تولید: حدود 828 MPa (120 ksi)
  • این باعث می شود آن را به اندازه کافی قوی برای برنامه های کاربردی که در آن تغییر شکل مواد یک نگرانی است.
• طول کششی: معمولاً 10~15٪
  • تیتانیوم درجه 9 انعطاف پذیری بسیار خوبی را نشان می دهد و به آن اجازه می دهد بدون شکستن شکل بگیرد یا خم شود ، که برای کاربردهای لوله کشی که ممکن است نیاز به شکل گیری یا جوش دادن داشته باشد ، مهم است.
• ماژول انعطاف پذیری: ~ 110 GPa (16 میلیون PSI)
  • ماژول نسبتاً پایین در مقایسه با فولاد است، که آن را انعطاف پذیرتر اما هنوز هم به اندازه کافی قوی برای کاربردهای با عملکرد بالا می کند.

3مقاومت در برابر خوردگی

• مقاومت عالی در برابر خوردگی: لوله های تیتانیوم درجه 9 در بسیاری از محیط های تهاجمی از جمله آب دریا، محلول های کلرید و اسیدهای اکسید کننده به خوردگی بسیار مقاوم هستند.
• این به ویژه در برابر سوراخ کردن، خوردگی شکاف و ترک خوردگی استرس مقاوم است، که آن را برای استفاده در محیط های دریایی، پردازش شیمیایی و دریایی مناسب می کند.
• لایه اکسید که به طور طبیعی بر روی سطح تیتانیوم تشکیل می شود، به محافظت از آن در برابر خوردگی بیشتر کمک می کند.

4مقاومت گرما

• عملکرد در دمای بالا: تیتانیوم درجه 9 می تواند در دمای بالا عملکرد خوبی داشته باشد و محدوده دمای سرویس تا حدود 400 درجه سانتیگراد (752 درجه فارنهایت) برای عملکرد مداوم باشد.
• اگرچه به اندازه درجه 5 (Ti-6Al-4V) مقاوم در برابر گرما نیست، اما هنوز ثبات حرارتی خوبی را ارائه می دهد و می تواند در کاربردهایی با چرخه حرارتی متوسط یا دمای بالا استفاده شود.

5وزن و تراکم

• تراکم: حدود ۴٫۴۳ گرم در سانتی متر (۴۴۳۰ کیلوگرم در متر)
  • تیتانیوم تقریباً 60٪ سبک تر از فولاد است ، که یک عامل کلیدی در استفاده گسترده از آن در برنامه های کاربردی هوافضا و خودرو است که کاهش وزن بسیار مهم است.

6. قابل جوش و قابل ساخت

• جوش پذیری خوب: لوله های تیتانیوم درجه 9 جوش پذیری خوبی دارند، به ویژه در فرآیندهای جوش TIG (Tungsten Inert Gas) و MIG (Metal Inert Gas).این به دلیل سطح نسبتا کم ناخالصی های آلیاژ و پاسخ خوب به درمان حرارتی است.
• شکل پذیری: می تواند به راحتی به لوله ها، لوله ها و اشکال دیگر برای کاربردهای مختلف شکل داده شود،به ویژه در سیستم های هوافضا و صنعتی که نیاز به قابلیت دوام و سبک وزن دارند.

فرآیند تولید لوله های بدون درز تیتانیوم

تولید لوله های بدون درز از تیتانیوم شامل تکنیک های تولید پیشرفته است که کیفیت و دقت بالا را تضمین می کند. این فرآیند معمولاً با انتخاب بلیت های تیتانیوم آغاز می شود.که سپس گرم می شوند و سوراخ می شوند تا یک لوله توخالی را تشکیل دهند.مرحله بعدی شامل طولانی کردن لوله از طریق سوراخ کردن چرخشی یا روش های اکستروژن است، که منجر به یک لوله بدون درز با ضخامت دیواره ثابت می شود.این فرآیند تولید نه تنها خواص مکانیکی ماده را بهبود می بخشد بلکه ضعف های مرتبط با مفاصل جوش را نیز از بین می برد، که نتیجه آن یک محصول قابل اعتماد و دوام است.

تکنیک های کار گرم به طور معمول در طول فرآیند تولید برای افزایش خواص مکانیکی تیتانیوم استفاده می شود.تولید کنندگان می توانند میکروسروکتور تیتانیوم را بهبود بخشندبعد از شکل گیری، لوله ها تحت یک سری درمان های حرارتی برای بهینه سازی بیشتر خواص خود قرار می گیرند.این فرآیندها برای اطمینان از این که محصول نهایی با استانداردهای سختگیرانه و مشخصات صنعت مطابقت دارد، حیاتی هستند..

کنترل کیفیت در تولید لوله های بدون درز تیتانیوم بسیار مهم است، زیرا یکپارچگی محصول نهایی برای عملکرد ایمن در مبادلات گرما ضروری است.سازندگان آزمایشات دقیق انجام می دهند، از جمله روش های آزمایش غیر مخرب (NDT) مانند بازرسی های ماوراء صوت و جریان گرد و غبار، برای تشخیص هرگونه نقص احتمالی.این تعهد به کیفیت تضمین می کند که لوله های بدون درز تیتانیوم می توانند در برابر سختی های کاربردهای صنعتی مقاومت کنند و عملکرد بهینه را ارائه دهند.

ASTM B338 یک مشخصات استاندارد است که شامل لوله ها و لوله های تیتانیومی بدون درز و جوش برای کاربردهای مختلف، به ویژه در صنایع هوافضا، پردازش شیمیایی و دریایی است.در اینجا یک مقدمه مختصر به ASTM B338 لوله های تیتانیوم:

خلاصه ای از ASTM B338

1. دامنه:

   • ASTM B338 الزامات لوله های تیتانیوم را در درجه های مختلف، از جمله تیتانیوم خالص تجاری و آلیاژ های تیتانیوم مشخص می کند. لوله ها می توانند بدون درز یا جوش باشند،و آنها برای استفاده در محیط های با عملکرد بالا طراحی شده اند.

2. درجه مواد:

   • درجه های رایج عبارتند از درجه های تیتانیوم CP (فرهنگی خالص) (درجه 1 تا درجه 4) و درجه های آلیاژ (به عنوان مثال، درجه 5، Ti-6Al-4V). هر درجه دارای خواص مختلفی مانند قدرت، انعطاف پذیری،و مقاومت در برابر خوردگی.

3. کاربردها:

   • این مشخصات عمدتاً در صنایع مورد استفاده قرار می گیرد که نیاز به نسبت قدرت به وزن بالا و مقاومت بسیار عالی در برابر خوردگی دارند، مانند هوافضا، پردازش شیمیایی، مهندسی دریایی،و کاربردهای پزشکی.

4. فرایندهای تولید:

   • لوله ها از طریق فرآیندهایی مانند کار گرم، کار سرد و درمان گرما برای برآورده کردن خواص مکانیکی و ابعاد خاص تولید می شوند.آنها همچنین ممکن است برای اطمینان از کیفیت بازرسی شوند.

5. استانداردها و آزمایش:

   • ASTM B338 الزامات آزمایش خواص مکانیکی، مقاومت در برابر خوردگی و ابعاد را مشخص می کند، اطمینان حاصل می کند که لوله ها با استانداردهای صنعت برای عملکرد و ایمنی مطابقت دارند.

6. مشخصات:

   • این استاندارد الزامات مفصل را برای ابعاد لوله، ضخامت دیوار، تحمل و پایان سطح فراهم می کند، اطمینان حاصل می کند که آنها نیازهای سختگیرانه برنامه های کاربردی مورد نظر خود را برآورده می کنند.

مزایای لوله های تیتانیومی ASTM B338

• مقاومت در برابر خوردگی: مقاومت عالی در برابر طیف گسترده ای از محیط های خوردگی، از جمله آب دریا و شرایط اسیدی.
• سبک وزن: تراکم پایین تر در مقایسه با فولاد، آنها را برای برنامه هایی که در آن کاهش وزن بسیار مهم است، مناسب می کند.
• قدرت: مقاومت کششی بالا و مقاومت در برابر خستگی، ایده آل برای کاربردهای سخت.
• سازگاری زیستی: برای کاربردهای پزشکی مناسب است، زیرا با بافت های بدن واکنش منفی نشان نمی دهند.

ویژگی های اصلی لوله های تیتانیومی ASTM B338:

مشخصات ASTM B338 چندین ویژگی مهم لوله های تیتانیوم را برجسته می کند که به عملکرد آنها در کاربردهای مختلف کمک می کند. در اینجا ویژگی های کلیدی وجود دارد:

1خواص مکانیکی

• مقاومت کششی: لوله های تیتانیومی ASTM B338 دارای مقاومت کششی بالایی هستند که به آنها امکان می دهد بدون تغییر شکل، به فشارهای قابل توجهی مقاومت کنند.تیتانیوم خالص تجاری (درجات 1 و 2) به طور معمول دارای یک مقاومت کششی بین 240 تا 450 MPa است، در حالی که آلیاژ های تیتانیوم مانند Ti-6Al-4V می توانند بیش از 900 MPa باشند.
• قدرت تولید: قدرت تولید حداکثر فشاری را نشان می دهد که می تواند قبل از بروز تغییر شکل دائمی اعمال شود. تیتانیوم خالص تجاری دارای قدرت تولید در حدود 170 تا 350 MPa است.در حالی که آلیاژ های تیتانیوم مانند Ti-6Al-4V دارای قدرت بسیار بالاتر هستند، افزایش مناسب بودن آنها برای کاربردهای حمل بار.
• طول کش: این خاصیت منعکس کننده انعطاف پذیری ماده است و نشان می دهد که قبل از شکستن چقدر می تواند کشش یابد. لوله های ASTM B338 به طور کلی طول کش خوبی (حدود 20٪ یا بیشتر) نشان می دهند.که برای کاربردهایی که نیاز به شکل دادن و شکل دادن دارند بسیار مهم است..

2مقاومت در برابر خوردگی

• مقاومت استثنایی: تیتانیوم خالص تجاری به شدت در برابر خوردگی مقاوم است، به ویژه در محیط های تهاجمی مانند آب دریا، شرایط اسیدی و رسانه های اکسید کننده.این باعث می شود آن را ایده آل برای کاربردهای دریایی و پردازش شیمیایی.

3ماهيت سبک

• تراکم: تیتانیوم حدود 45٪ سبک تر از فولاد است، که به طور قابل توجهی در کاربردهایی که کاهش وزن ضروری است، سود می برد.این ویژگی سبک وزن اجازه می دهد تا برای طراحی ساختارهای کارآمدتر بدون قربانی قدرت، به ویژه در فضاپیما و کاربردهای خودروهای با عملکرد بالا.

4مقاومت در برابر خستگی

• دوام در طول زمان: آلیاژ های تیتانیوم مقاومت بسیار خوبی در برابر خستگی دارند، که آنها را برای کاربردهای بارگذاری چرخه ای مناسب می کند.مانند در قطعات هوافضا که استرس مکرر در طول زمان رخ می دهد.

5خواص حرارتی

• عملکرد در دمای بالا: تیتانیوم می تواند قدرت و یکپارچگی خود را در دمای بالا حفظ کند، که آن را برای کاربردهایی مانند سیستم های اگزوز در بخش های خودرو و هوافضا مناسب می کند.

6سازگاری زیستی

• کاربردهای پزشکی: ماهیت بیوکامپاتیبل تیتانیوم خالص تجاری آن را به یک انتخاب عالی برای ایمپلنت ها و دستگاه های پزشکی تبدیل می کند، به حداقل رساندن خطر واکنش های جانبی در بدن انسان.

خلاصه

ترکیبی از مقاومت کششی بالا و مقاومت در برابر خوردگی، مقاومت بسیار عالی در برابر خوردگی، سبک وزن،و دوام باعث می شود که لوله های تیتانیوم ASTM B338 بسیار انعطاف پذیر و مناسب برای طیف گسترده ای از کاربردهای سخت باشند.این خواص طراحی و عملکرد کارآمد را تضمین می کنند، به ویژه در محیط هایی که مواد سنتی ممکن است شکست بخورند.

کاربردهای لوله های تیتانیومی ASTM B338

لوله های تیتانیوم ASTM B338 به دلیل خواص منحصر به فرد خود در صنایع مختلف کاربرد گسترده ای دارند. در بخش هوافضا، این لوله ها در قطعات موتور، مبادلات حرارتی،و عناصر ساختاری، که در آن کاهش وزن و مقاومت در برابر خوردگی بسیار مهم است.توانایی تیتانیوم در مقاومت در برابر دمای شدید و فشار باعث می شود که آن را یک ماده ترجیح داده شده در این محیط های با عملکرد بالاعلاوه بر این، صنعت هوافضا ارزش بسیار زیادی برای عدم واکنش تیتانیوم دارد، که برای اجزای در تماس با مایعات مختلف ضروری است.

در صنعت پردازش شیمیایی، لوله های تیتانیوم ASTM B338 در مبادلات گرما، راکتورها و سیستم های لوله کشی استفاده می شوند. مقاومت استثنایی آنها در برابر مواد شیمیایی خوردنی،مثل اسید ها و کلریدها، هزینه های نگهداری را به حداقل می رساند و طول عمر خدمات را افزایش می دهد. این کاربرد به ویژه در محیط هایی که مواد سنتی شکست می خورند، مرتبط است.بنابراین اطمینان از ایمنی و قابلیت اطمینان در عملیاتاستفاده از تیتانیوم در این محیط ها نه تنها عملکرد را افزایش می دهد بلکه با کاهش نیاز به تعویض مکرر، به شیوه های پایدار نیز کمک می کند.

کاربردهای دریایی نیز به طور قابل توجهی از لوله های تیتانیوم ASTM B338 بهره مند می شوند.با توجه به شرایط سخت در محیط های دریایی مانند قرار گرفتن در معرض آب شور و فشار بالا مقاومت تیتانیوم در برابر خوردگی بسیار ارزشمند استاین لوله ها اغلب در سیستم های خنک کننده آب دریا، کارخانه های ترشح و سیستم های نفت و گاز دریایی استفاده می شوند.استفاده از تیتانیوم در این کاربردهای کمک می کند تا مشکلات مربوط به خوردگی و آلودگی را کاهش دهد، که منجر به سیستم های کارآمدتر و طولانی مدت می شود.

روند آینده در فناوری لوله های بدون درز تیتانیوم

همانطور که صنایع به تکامل خود ادامه می دهند، انتظار می رود تقاضا برای لوله های بدون درز تیتانیوم در مبادلات گرما افزایش یابد.تلاش های کنونی تحقیق و توسعه بر افزایش خواص آلیاژ های تیتانیوم متمرکز استنوآوری در تکنیک های تولید، مانند تولید افزودنی،همچنین راه های جدیدی را برای تولید هندسه های پیچیده و طرح های سفارشی که نیازهای کاربردی خاص را برآورده می کنند، باز می کنند.این پیشرفت ها به احتمال زیاد منجر به افزایش استفاده از لوله های بدون درز تیتانیوم در صنایع مختلف خواهد شد.

پایداری در حال تبدیل شدن به یک محرک مهم در انتخاب مواد است و قابلیت بازیافت تیتانیوم به جذابیت آن در کاربردهای مدرن کمک می کند.در حالی که صنایع تلاش می کنند تا اثرات زیست محیطی خود را کاهش دهند، استفاده از مواد ماندگار و قابل بازیافت مانند تیتانیوم به طور فزاینده ای اهمیت پیدا می کند. پیشرفت های آینده ممکن است بر بهبود فرآیندهای بازیافت تیتانیوم متمرکز شود.اطمینان از اینکه گزینه ای پایدار برای مبادلات گرما و سایر کاربردهای حیاتی باقی می ماند.

دیجیتالی شدن و فن آوری های هوشمند نیز در راه طراحی و نظارت بر مبادلات گرما انقلاب ایجاد می کنند.ادغام سنسورها و سیستم های نظارت در زمان واقعی در طراحی لوله های بدون درز تیتانیوم می تواند بینش ارزشمندی در مورد عملکرد و وضعیت در طول زمان ارائه دهدچنین پیشرفت هایی نه تنها باعث افزایش کارایی عملیاتی می شود بلکه استراتژی های نگهداری پیش بینی را نیز امکان پذیر می کند که در نهایت منجر به کاهش هزینه های عملیاتی و افزایش قابلیت اطمینان می شود.

نتیجه گیری

در نتیجه، لوله های تیتانیوم درجه 7 به دلیل خواص و مزایای منحصر به فرد خود، یک جزء حیاتی در بسیاری از کاربردهای صنعتی هستند. مقاومت خارش استثنایی آنها،ماهیت سبک، و قدرت بالا آنها را برای محیط های سخت در صنایع هوافضا، پردازش شیمیایی و دریایی مناسب می کند.فرآیندهای تولید پیچیده و کنترل کیفیت سختگیرانه تضمین می کند که این لوله ها با بالاترین استانداردهای عملکرد و قابلیت اطمینان مطابقت داشته باشنددر حالی که صنایع همچنان به دنبال راه حل های نوآورانه هستند، لوله های تیتانیوم درجه 7 در خط مقدم باقی خواهند ماند و دوام و کارایی را ارائه می دهند که با نیازهای عملیاتی مدرن مطابقت دارد.استفاده از این مواد پیشرفته نه تنها بهره وری را افزایش می دهد بلکه به آینده ای پایدارتر در مهندسی و تولید نیز کمک می کند.
