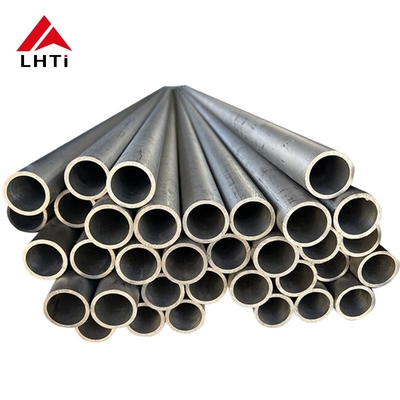

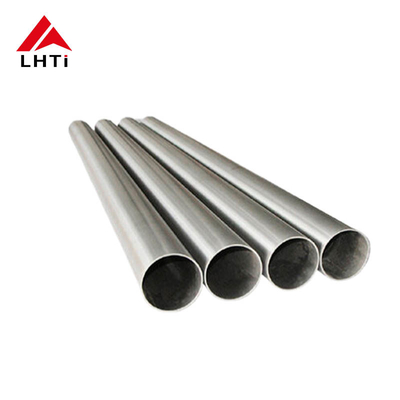

معرفی لوله تیتانیوم:

لوله هاي تيتانيوم جزئي از قطعات مختلف صنعت هستند به خاطر خواص استثنائي تيتانيوملوله هاي تيتانيوم در صنعت هوافضا مهم هستند، کاربردهای پزشکی، دریایی و پردازش شیمیایی.

ویژگی های اصلی لوله های تیتانیوم:

1. قدرت بالا و تراکم کم: قدرت تیتانیوم قابل مقایسه با فولاد است اما تقریباً نیمی از وزن آن است ، که لوله های تیتانیوم را برای سازه های سبک بدون تضعیف قدرت ایده آل می کند.

2. مقاومت در برابر خوردگی: تیتانیوم در برابر خوردگی، از جمله در برابر آب دریا، اسید ها و محلول های کلراید مقاومت فوق العاده ای دارد.این خاصیت تضمین طول عمر و قابلیت اطمینان در محیط های خشن.

3. سازگاری زیستی: تیتانیوم سازگاری زیستی دارد و سمی نیست، که آن را برای ایمپلنت های پزشکی مانند جایگزینی مفاصل و ابزار جراحی مناسب می کند.درجه 23 (Ti-6Al-4V ELI) به ویژه در کاربردهای پزشکی به دلیل سازگاری زیستی بهبود یافته آن مورد استفاده قرار می گیرد.

4. مقاومت در برابر گرما و سرما: تیتانیوم خواص مکانیکی خود را در دمای شدید، از شرایط کریوجنیک تا دمای بالا تا حدود 600 درجه سانتیگراد (با توجه به درجه) حفظ می کند.

5. شکل پذیری و جوش پذیری: بسته به درجه، تیتانیوم می تواند به راحتی شکل داده شود، جوش داده شود و ماشینکاری شود، طراحی و مونتاژ پیچیده را تسهیل می کند.

راهنمای درجه لوله های تیتانیوم:

لوله های تیتانیوم در چندین درجه وجود دارد که هرکدام دارای خواص متمایزی برای کاربردهای خاص هستند:

درجه CP 1 (UNS R50250):

• خواص: نرم ترین و انعطاف پذیرترین درجه.
• ویژگی ها: قابلیت شکل گیری سرد عالی، سختی ضربه بالا، خواص جوش خوب.
• کاربرد: ایده آل برای کاربردهایی که نیاز به شکل گیری بالا و مقاومت در برابر اکسیداسیون خفیف تا بالا دارند.

درجه CP 2 (UNS R50400):

• خواص: تیتانیوم خالص به طور گسترده ای در تجارت استفاده می شود.
• ویژگی ها: مقاومت متوسط، خواص بسیار خوبی برای شکل گیری سرد.
• کاربرد: به دلیل قدرت متعادل و انعطاف پذیری آن به عنوان "سوار کار" تیتانیوم خالص تجاری شناخته می شود. به طور گسترده ای در صنایع مختلف استفاده می شود.

درجه 3 CP:

• خواص: عمدتا در ظروف تحت فشار استفاده می شود.
• ویژگی ها: مقاومت عالی در برابر خوردگی.
• کاربرد: مناسب برای کاربردهایی که مقاومت در برابر خوردگی بسیار مهم است، مانند پردازش شیمیایی.

لیوان درجه 5 (Ti-6Al-4V، UNS R56400):

• خواص: رایج ترین آلیاژ تیتانیوم
• ویژگی ها: آلیاژ تیتانیوم دو فاز α+β با آلومینیوم به عنوان ثبات دهنده آلفا و وانادیوم به عنوان ثبات دهنده بتا.
• کاربرد: دارای خواص مکانیکی، فیزیکی و شیمیایی جامع است. به طور معمول در برنامه های هوافضا، دریایی و پزشکی استفاده می شود.

نوع آلیاژ 23 (Ti-6Al-4V ELI، UNS R56401):

• خواص: نسخه ای از Ti-6Al-4V با مقدار بسیار پایین.
• ویژگی ها: تحمل آسیب فوق العاده ای، که آن را برای کاربردهای پزشکی و دندانپزشکی ایده آل می کند.
• برنامه های کاربردی: به طور خاص برای افزایش سازگاری زیستی و قدرت طراحی شده، مناسب برای ایمپلنت های جراحی و دستگاه های پزشکی.

تیتانیوم 8Al-1Mo-1V:

• خواص: نزدیک به آلفا آلیاژ.
• ویژگی ها: برای استفاده در دمای بالا (تا 455 درجه سانتیگراد) طراحی شده است، مقاومت خزیدن خوب.
• کاربرد: در فضاپیما و کاربردهای صنعتی استفاده می شود که دمای بالا و تراکم پایین سودمند است.

هر نوع لوله تیتانیوم بر اساس الزامات خاص مانند قدرت، مقاومت در برابر خوردگی، شکل پذیری و تحمل دما انتخاب می شود.تضمین عملکرد بهینه در طیف گسترده ای از کاربردهای صنعتی و پزشکی.

ورق اطلاعات تکنولوژی لوله تیتانیوم:

آزمون کیفیت لوله تیتانیوم:

بازرسی و آزمایش لوله های تیتانیوم برای اطمینان از این که آنها با استانداردهای کیفیت و مشخصات سختگیرانه مطابقت دارند، بسیار مهم است. در اینجا خلاصه ای از روش های مختلف مورد استفاده قرار می گیرد:

​آزمایش فوق صوتی (UT):

• هدف: برای تشخیص نقص های داخلی مانند ترک ها، حفره ها یا گنجانده ها استفاده می شود.
• روش: امواج فوق صوتی از طریق دیواره های لوله منتقل می شوند؛ تغییرات در انعکاسات امواج نشان دهنده نقص است.

آزمایش جریان گردشی (ET):

• هدف: تشخیص نقص های سطح و نزدیک به سطح، ترک ها و تغییرات مواد.
• روش: جریان های الکتریکی که در لوله ایجاد می شوند با نقایص تعامل دارند و سیگنال های قابل اندازه گیری تولید می کنند.

تست سوختگی:

• هدف: ارزیابی توانایی لوله در مقاومت در برابر تغییر شکل و ارزیابی کیفیت انتهای لوله.
• روش: لوله ها تا قطر مشخص شده روشن می شوند؛ کیفیت شعله و هر گونه ترک بررسی می شود.

آزمایش های هیدروستاتیک:

• هدف: بررسی قدرت و یکپارچگی لوله تحت فشار.
• روش: لوله ها با آب یا مایع دیگر به سطح فشار مشخص شده تحت فشار قرار می گیرند، بررسی برای نشت یا تغییر شکل دائمی.

​آزمایش صاف کردن:

• هدف: ارزیابی انعطاف پذیری و مقاومت در برابر تغییر شکل.
• روش: لوله ها تا زمانی که دیواره های لوله با هم تماس داشته باشند صاف می شوند و توانایی مقاومت در برابر صاف شدن بدون شکست را ارزیابی می کنند.

بازرسی بصری سطح:

• هدف: تشخیص نقص های سطحی مانند خراش ها، حفره ها، سوراخ ها یا آلودگی.
• روش: بازرسی توسط پرسنل آموزش دیده با استفاده از کمک های بصری مانند بزرگنمایی، روشنایی یا نفوذ کننده رنگ.

بازرسی ابعاد:

• هدف: تضمین می کند که لوله ها با تحمل ابعاد مشخص شده مطابقت داشته باشند.
• روش: با استفاده از ابزار اندازه گیری کالیبراسیون شده، ابعاد مانند قطر بیرونی، ضخامت دیوار، طول و آماده سازی های نهایی بررسی می شود.

بررسی خواص کششی:

• هدف: مشخص کردن خواص مکانیکی مانند مقاومت کششی، قدرت تولید و کشش.
• روش: نمونه هایی از لوله گرفته می شود تا آزمایشات کشش را مطابق با استانداردهای قابل اجرا انجام دهند.

تحلیل عناصر شیمیایی:

• هدف: بررسی ترکیب شیمیایی آلیاژ تیتانیوم.
• روش: از تکنیک هایی مانند طیف سنجی یا تجزیه و تحلیل شیمیایی برای اندازه گیری غلظت عناصر با توجه به الزامات مشخص استفاده می شود.

تضمین کیفیت و انطباق:

• بازرسی و آزمایش در مراحل مختلف تولید و پس از تولید انجام می شود تا اطمینان حاصل شود که مطابق با استانداردهای صنعت (به عنوان مثال ASTM، ASME) و مشخصات مشتری است.
• مستند سازی نتایج آزمایش و گواهینامه ها تضمین کیفیت و ردیابی را در سراسر زنجیره تامین فراهم می کند.

کاربردهای لوله های تیتانیوم:

لوله های تیتانیوم به دلیل خواص استثنایی خود ، از جمله نسبت بالا قدرت به وزن ، مقاومت در برابر خوردگی و سازگاری زیستی ، کاربردهای متنوعی را در چندین صنعت پیدا می کنند.در اینجا برخی از کاربردهای کلیدی:

هوافضا: لوله های تیتانیوم به طور گسترده ای در صنعت هوافضا برای کاربردهایی مانند سیستم های هیدرولیک هواپیما، فریم های هواپیما، اجزای دستگاه فرود و لوله های خروجی استفاده می شود.سبک بودن آنها به کاهش وزن کل هواپیما کمک می کند، بهبود بهره وری سوخت و عملکرد.

صنعتی: در محیط های صنعتی، لوله های تیتانیوم در مبادلات گرما، تهویه کننده ها،و ظرف های راکتور که در آن مقاومت در برابر خوردگی ناشی از مواد شیمیایی تهاجمی و دمای بالا بسیار مهم استآنها همچنین به دلیل مقاومت در برابر خوردگی آب دریا در کارخانه های شورش استفاده می شوند.

پزشکی: لوله های تیتانیومی در کاربردهای پزشکی، به ویژه برای تولید ایمپلنت ها و ابزار جراحی ضروری هستند.سازگاری زیستی و مقاومت تیتانیوم در برابر مایعات بدن آن را برای ایمپلنت هایی مانند ساقه های ران ایده آل می کند، صفحه استخوان و کاشت دندان

دریایی: لوله های تیتانیوم در محیط های دریایی برای تهویه کننده های خنک شده با آب دریا، مبادلات گرما و سیستم های لوله کشی استفاده می شود.مقاومت آنها در برابر خوردگی طول عمر و قابلیت اطمینان در محیط آب شور را تضمین می کند.

خودرو: لوله های تیتانیوم در کاربردهای خودرو، به ویژه در وسایل نقلیه با عملکرد بالا، برای اجزای مانند سیستم های خروجی و لوله های ورودی استفاده می شود.قدرت بالا و مقاومت در برابر گرما به بهبود عملکرد موتور کمک می کند.
