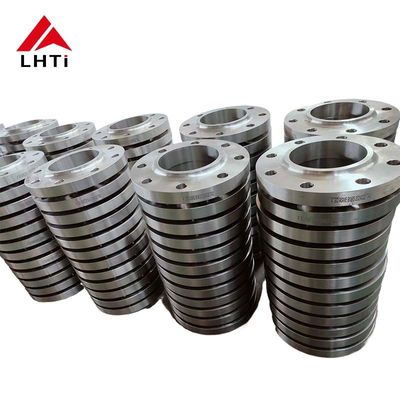

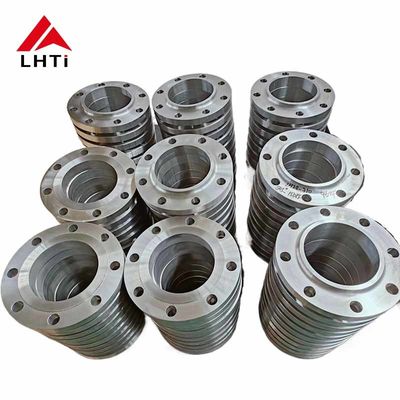

EN1092-01 صفحه تیتانیوم در فلنج Gr1 Gr2 Gr5 Gr7 فلنج لوله صفحه PN 16 برای صنعت نفت و گاز

2. درجه های EN1092-01 فلنج صفحه تیتانیوم

1. تیتانیوم درجه ۱:تیتانیوم درجه 1 به دلیل انعطاف پذیری بالایی که دارد، نرم ترین و قابل شکل گیری ترین از تمام تیتانیوم های خالص تجاری است.بیشتر در کاربردهایی استفاده می شود که نیاز به مقاومت بهتر در برابر خوردگی در محیط هایی مانند صنعت پردازش شیمیایی دارند.

2.

3. تیتانیوم درجه ۲:این بیشترین استفاده از نوع تیتانیوم است. این توازن خوبی بین قدرت و انعطاف پذیری را ارائه می دهد، با مقاومت بسیار عالی در برابر خوردگی. در طیف گسترده ای از کاربردهای مختلف استفاده می شود.از جمله فلنج برای سیستم های لوله کشی.

4.

5. درجه 5 تیتانیوم (Ti 6Al-4V):این یک نوع آلیاژ است و رایج ترین نوع آلیاژ تیتانیوم است. این به طور قابل توجهی قدرت فلنج ها را در مقایسه با انواع تیتانیوم خالص افزایش می دهد.تیتانیوم درجه 5 در کاربردهای با قدرت بالا مورد استفاده قرار می گیرد که در آن مقاومت گرما و خوردگی مورد نیاز است.

6.

7. تیتانیوم درجه ۷:با قابلیت جوش و تولید عالی، این درجه شامل پالادیوم برای افزایش مقاومت در برابر خوردگی، به ویژه در برابر اسیدهای کاهش دهنده و حمله محلی در هالاید های داغ است.

8.

9. درجه 12 تیتانیوم:این درجه در مقایسه با سایر درجه های خالص تجاری مقاومت گرمایی و قدرت بیشتری را ارائه می دهد. همچنین قابلیت جوش و مقاومت در برابر خوردگی را حفظ می کند.

10.

11. درجه 23 تیتانیوم (Ti 6Al-4V ELI):این درجه مشابه درجه 5 است اما دارای بینهایی بسیار پایین است (ELI) ، که باعث می شود برای سختی شکستگی بالاتر و انعطاف پذیری بهبود یافته ترجیح داده شود.اغلب در کاربردهای پزشکی استفاده می شود و همچنین مناسب برای فلنج در شرایط بحرانی، کاربردهای پیشرفته.

    • تیتانیوم: تیتانیوم دارای مقاومت خارش استثنایی است، به ویژه در محیط های تهاجمی مانند آب دریا، کلریدها و اسیدهای اکسید کننده.این یک لایه اکسید محافظ را تشکیل می دهد که مقاومت آن را در برابر خوردگی افزایش می دهد.
    • فولاد ضد زنگ: فولاد ضد زنگ نیز مقاومت خوبی در برابر خوردگی دارد، اما نه به اندازه تیتانیوم.ممکن است نیاز به پوشش یا درمان های اضافی برای حفاظت بیشتر در محیط های خوردگی داشته باشد..
    • فولاد کربن: فولاد کربن در معرض خوردگی است، به ویژه در شرایط مرطوب یا اسیدی، و برای محافظت نیاز به پوشش یا آلیاژ دارد.
    • اینکونل: آلیاژ های اینکونل مقاومت بسیار خوبی در برابر اکسیداسیون و خوردگی در محیط های شدید از جمله دمای بالا و شرایط فشار دارند.

3.مشخصات DIN2501 PN16 فلنج صفحه تیتانیوم

4انواع مختلف فلنج های صفحه ای تیتانیوم:

فلنج صورت بلند (RF):

1. طراحی:

   • سطح بالا: یک فلنج صورت بالا دارای بخش کوچکی در اطراف سوراخ سوراخ شده است که کمی بزرگتر از قطر لوله است. این یک خط بالا (یا صورت بالا) را در بالای سطح فلنج ایجاد می کند.
   • سطح مهر و موم: صورت بالا به عنوان سطح مهر و موم اصلی که در آن گاسکت قرار دارد ، عمل می کند. این یک مهر و موم محکم را هنگام فشرده شدن در برابر فلنج جفت گیری فراهم می کند.

2. مزایا:

   • مهر و موم بهبود یافته: طراحی صورت بالا فشرده سازی گازکت را در یک منطقه کوچکتر متمرکز می کند و اثربخشی مهر و موم را بهبود می بخشد.
   • حفاظت: صورت بالا کمک می کند تا سطح فلنج را در هنگام دستکاری و نصب از آسیب محافظت کند.

3. کاربردها:

   • رایج: فلنج های صورت بلند در کاربردهای استاندارد صنعتی که یک مهر قابل اعتماد و بدون نشت ضروری است، رایج تر هستند.
   • درجه فشار: مناسب برای کاربردهای با فشار بالاتر است زیرا صورت بالا امکان فشرده سازی بهتر گازکت را فراهم می کند.

فلنج صورت مسطح (FF):

1. طراحی:

   • سطح صاف: فلنج های Flat Face دارای یک سطح صاف یا صاف بدون هیچ گونه بیرون کشیدن یا مناطق بالا در اطراف سوراخ هستند.
   • سطح مهر و موم: مهر و موم با قرار دادن گازکت به طور مستقیم بر روی سطح صاف فلنج حاصل می شود.

2. مزایا:

   • سهولت تراز: فلنج های Flat Face در طول مونتاژ آسان تر است زیرا هیچ سطح بلند برای مقابله با آن وجود ندارد.
   • صرفه جویی در فضا: آنها در مقایسه با فلنج های صورت بالا فضای کمتری نیاز دارند ، که ممکن است در نصبات تنگ سودمند باشد.

3. کاربردها:

   • تخصصی: فلنج های Flat Face به طور معمول در کاربردهای کم فشار و غیر حیاتی استفاده می شوند که در آن الزامات مهر و موم کمتر سختگیرانه است.
   • گاسکت های ویژه: ممکن است نیاز به گاسکت های ویژه (مانند گاسکت های تمام صورت) داشته باشد که کل صورت فلنج را پوشش می دهد تا مهر و موم مناسب را تضمین کند.

انتخاب بین صورت بلند و صورت صاف:

• الزامات فشار و مهر و موم: فلنج های صورت بلند برای کاربردهای با فشار بالا که مهر و موم قابل اعتماد بسیار مهم است، ترجیح داده می شود.فلنج های سطح صاف برای کاربردهای با فشار پایین تر و یا جایی که محدودیت های فضایی نگران کننده است مناسب است.

• انتخاب گاسکت: انتخاب گاسکت (مانند نوع حلقه ای یا کامل) بستگی به نوع فلنج (RF یا FF) و الزامات کاربرد برای یکپارچگی مهر و موم دارد.

5گواهینامه های فلنج های صفحه تیتانیوم:

فلنج های صفحه تیتانیوم به طور معمول به استانداردهای مختلف بین المللی پایبند هستند و ممکن است برای اطمینان از انطباق با الزامات کیفیت و ایمنی نیاز به صدور گواهینامه داشته باشند.گواهینامه های مشترک برای فلنج های صفحه تیتانیوم شامل::

گواهینامه مواد:این گواهینامه ها ترکیب و خواص تیتانیوم مورد استفاده را تأیید می کنند و اطمینان حاصل می کنند که مطابق با استانداردهای مشخص شده مانند ASTM یا الزامات EN برای خلوص، خواص مکانیکی و مقاومت در برابر خوردگی است.

گواهینامه های ابعاد:این ها گواهی می دهند که فلنج ها مطابق با استاندارد های دقیق ابعاد مانند EN1092-01 یا ASME B16 هستند.5، اطمینان از مناسب بودن و عملکرد صحیح آنها در سیستم لوله کشی.

گواهینامه های فشار:این تایید می کند که فلنج ها آزمایش شده اند و برای مقاومت در برابر سطوح فشاری خاص، مانند PN 6، PN 10، PN 16 و غیره، یا رتبه بندی کلاس ANSI مطابق با استانداردهای ASME.

​گواهینامه سیستم مدیریت کیفیت:مانند ISO 9001 که تضمین می کند که تولید کننده یک سیستم مدیریت کیفیت را اجرا کرده و حفظ می کند که با استانداردهای بین المللی برای انسجام و تضمین کیفیت مطابقت دارد.

گواهینامه های آزمایش:این موارد ممکن است شامل گواهینامه هایی برای روش های آزمایش غیر مخرب (NDT) مانند آزمایش فوق صوتی (UT) ، آزمایش رادیوگرافیک (RT) یا آزمایش نفوذ رنگ (PT) باشد.تضمین یکپارچگی جوش ها و ساخت کل.

گواهینامه های مقاومت در برابر خوردگی:به ویژه برای تیتانیوم، این موارد می توانند مقاومت مواد را در برابر محیط های خاص خوردنی، مانند آب دریا یا قرار گرفتن در معرض مواد شیمیایی نشان دهند.

6استانداردهای مشترک فلنج های تیتانیوم
