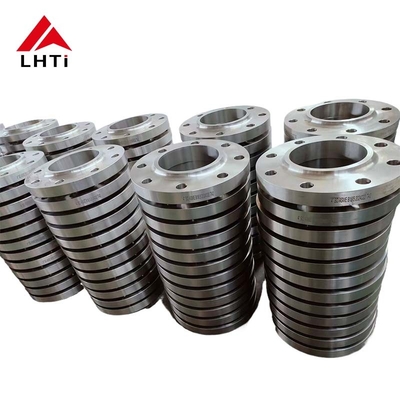

Gr1 Gr2 Gr5 صفحه فلنج تیتانیوم بر روی فلنج EN1092-01 PN 10 برای صنعت نفت و گاز

نام تجاری:	LHTi,China
شماره مدل:	بشقاب سیپ روی فلنج
مقدار تولیدی:	5 تکه
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union
توانایی عرضه:	5000 عدد در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

بائوجی، شانشی، چین

گواهی:

ISO9001,CE,etc

استاندارد محصول:

EN1092-01 صفحه تیتانیوم در فلنج

فشار:

پ.ن 10

اندازه ها:

DN10-DN2000، بر اساس نیاز شما

فرآیند:

ریختن، جعل، ماشینکاری و غیره

درمان سطح:

پرداخت، سندبلاست، آندایزینگ و غیره

انواع صورت:

RF، FF، TG، RJ و غیره

مواد:

Gr1 Gr2 Gr5 Gr7 Gr12 Gr23 و غیره

درخواست:

صنایع شیمیایی، نفت و گاز، هوافضا

جزئیات بسته بندی:

کیس پلائیوود یا پالت، یا به عنوان هر مورد نیاز خود را

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

فلانج تیتانیومی درجه 1 درجه 2 درجه 5,EN1092-01 فلنج تیتانیوم,فلانج اسلیپ برای صنعت گاز

EN1092-01 Titanium Flange

Slip On Flange for Gas Industry

توضیحات محصول

صفحه فلنج تیتانیوم در فلنج Gr1 Gr2 Gr5 فلنج لوله فلنج صفحه EN1092-01 PN 10 برای صنعت نفت و گاز

1معرفی محصول فلنج صفحه تیتانیوم En1092-01

فلانژ های تیتانیوماز آلیاژ های تیتانیوم ساخته شده اند، در صنایع مختلف به خاطر خواص استثنایی خود بسیار ارزشمند هستند.نسبت قدرت بالا به وزنآنها در محیط های خشن که خوردگی شیمیایی یک نگرانی است، آنها را در صنایع مانند نفت، پردازش شیمیایی،و دیگران که نیاز به عملکرد مواد قوی دارند.

کلید کاربرد آنها مقاومت ذاتی تیتانیوم در برابر خوردگی است که طول عمر و قابلیت اطمینان در شرایط عملیاتی چالش برانگیز را تضمین می کند.فلنج های تیتانیوم همچنین مقاومت بسیار خوبی در برابر خستگی و مقاومت در برابر خزیدن دارند، برای حفظ عملکرد پایدار در طول دوره های طولانی بسیار مهم است. آسان سازی و نصب آنها جذابیت آنها را بیشتر می کند،ارائه راه حل های عملی برای کاربردهای مختلف صنعتی.

استاندارد EN1092-01 شامل انواع مختلفی از فلنج ها، از جمله فلنج های صفحه ای تیتانیوم است که قطعات حیاتی در سیستم های لوله کشی صنعتی هستند. این استاندارد ابعاد را مشخص می کند،مواد، و الزامات فنی برای فلنج ها در سیستم های لوله کشی اروپایی. فلنج های صفحه ای تیتانیوم، دیسک های صاف و دایره ای با یک چهره بلند (RF) یا یک چهره مسطح (FF) هستند.بر اساس نیازهای سطح مهر و موم انتخاب شده استآنها برای اتصال لوله ها، دریچه ها، پمپ ها و سایر تجهیزات برای تشکیل سیستم های لوله کشی یکپارچه استفاده می شوند.مقاومت خارق العاده تیتانیوم در برابر خوردگی باعث می شود که این فلنج ها برای کاربردهای محیط های خوردگی مانند صنایع دریایی و شیمیایی ایده آل باشندآنها به دلیل نسبت قدرت به وزن و مناسب بودن برای هر دو درجه حرارت بالا و کاربردهای کریوجنیک مورد توجه قرار می گیرند. در اندازه های مختلف برای پذیرش قطر های مختلف لوله،این فلنج ها با فشار های مشخص مانند PN 6 مطابقت دارند.، PN 10، PN 16، PN 25، PN 40، و PN 63 که نیازهای عملیاتی متنوع در صنایع مختلف را برآورده می کنند.

فلنج صفحه تیتانیوم EN1092-01یک قطعه حیاتی در سیستم های لوله کشی صنعتی است که با توجه به استانداردهای اروپایی برای ابعاد، مواد و مشخصات فنی طراحی شده است.دیسک های دایره ای با گزینه های صورت بلند (RF) یا صورت صاف (FF)، بر اساس الزامات مهر و موم انتخاب شده است. آنها برای اتصال لوله ها، شیرها، پمپ ها و سایر تجهیزات، تشکیل شبکه های لوله های یکپارچه.

ویژگی های اصلی فلنج های صفحه ای از تیتانیوم EN1092-01 عبارتند از:

مقاومت در برابر خوردگی: مقاومت استثنایی تیتانیوم در برابر خوردگی، دوام در محیط های خوردگی، از جمله دریایی، پردازش شیمیایی و سایر شرایط سخت را تضمین می کند.
نسبت قدرت به وزن: تیتانیوم نسبت به وزن سبک خود قدرت بالایی را ارائه می دهد و به کاهش وزن کلی سیستم بدون به خطر انداختن یکپارچگی ساختاری کمک می کند.
تحمل درجه حرارت: این فلنج ها می توانند هم در دمای بالا و هم در دمای پایین مقاومت کنند و آنها را برای طیف گسترده ای از کاربردهای صنعتی مناسب می کنند.

EN1092-01 فلنج های صفحه تیتانیومدر اندازه های مختلف برای پذیرش قطر های مختلف لوله و برای سطوح فشار مختلف (PN 6, PN 10, PN 16, PN 25, PN 40, PN 63) در دسترس هستند.تضمین سازگاری با الزامات عملیاتی مختلفآنها به طور گسترده ای در صنایع هوافضا، دریایی، شیمیایی، پزشکی و سایر صنایع استفاده می شوند که در آن قابلیت اطمینان و عملکرد در شرایط چالش برانگیز بسیار مهم است.

2. درجه های EN1092-01 فلنج صفحه تیتانیوم

Gr1 Gr2 Gr5 صفحه فلنج تیتانیوم بر روی فلنج EN1092-01 PN 10 برای صنعت نفت و گاز 0

تیتانیوم درجه ۱:تیتانیوم درجه 1 به دلیل انعطاف پذیری بالایی که دارد، نرم ترین و قابل شکل گیری ترین از تمام تیتانیوم های خالص تجاری است.بیشتر در کاربردهایی استفاده می شود که نیاز به مقاومت بهتر در برابر خوردگی در محیط هایی مانند صنعت پردازش شیمیایی دارند.
تیتانیوم درجه ۲:این بیشترین استفاده از نوع تیتانیوم است. این توازن خوبی بین قدرت و انعطاف پذیری را ارائه می دهد، با مقاومت بسیار عالی در برابر خوردگی. در طیف گسترده ای از کاربردهای مختلف استفاده می شود.از جمله فلنج برای سیستم های لوله کشی.
درجه 5 تیتانیوم (Ti 6Al-4V):این یک نوع آلیاژ است و رایج ترین نوع آلیاژ تیتانیوم است. این به طور قابل توجهی قدرت فلنج ها را در مقایسه با انواع تیتانیوم خالص افزایش می دهد.تیتانیوم درجه 5 در کاربردهای با قدرت بالا مورد استفاده قرار می گیرد که در آن مقاومت گرما و خوردگی مورد نیاز است.
تیتانیوم درجه ۷:با قابلیت جوش و تولید عالی، این درجه شامل پالادیوم برای افزایش مقاومت در برابر خوردگی، به ویژه در برابر اسیدهای کاهش دهنده و حمله محلی در هالاید های داغ است.
درجه 12 تیتانیوم:این درجه در مقایسه با سایر درجه های خالص تجاری مقاومت گرمایی و قدرت بیشتری را ارائه می دهد. همچنین قابلیت جوش و مقاومت در برابر خوردگی را حفظ می کند.
درجه 23 تیتانیوم (Ti 6Al-4V ELI):این درجه مشابه درجه 5 است اما دارای بینهایی بسیار پایین است (ELI) ، که باعث می شود برای سختی شکستگی بالاتر و انعطاف پذیری بهبود یافته ترجیح داده شود.اغلب در کاربردهای پزشکی استفاده می شود و همچنین مناسب برای فلنج در شرایط بحرانی، کاربردهای پیشرفته.
- تیتانیوم: تیتانیوم دارای مقاومت خارش استثنایی است، به ویژه در محیط های تهاجمی مانند آب دریا، کلریدها و اسیدهای اکسید کننده.این یک لایه اکسید محافظ را تشکیل می دهد که مقاومت آن را در برابر خوردگی افزایش می دهد.
- فولاد ضد زنگ: فولاد ضد زنگ نیز مقاومت خوبی در برابر خوردگی دارد، اما نه به اندازه تیتانیوم.ممکن است نیاز به پوشش یا درمان های اضافی برای حفاظت بیشتر در محیط های خوردگی داشته باشد..
- فولاد کربن: فولاد کربن در معرض خوردگی است، به ویژه در شرایط مرطوب یا اسیدی، و برای محافظت نیاز به پوشش یا آلیاژ دارد.
- اینکونل: آلیاژ های اینکونل مقاومت بسیار خوبی در برابر اکسیداسیون و خوردگی در محیط های شدید از جمله دمای بالا و شرایط فشار دارند.

3.مشخصات DIN2501 PN10 فلنج صفحه تیتانیوم

Gr1 Gr2 Gr5 صفحه فلنج تیتانیوم بر روی فلنج EN1092-01 PN 10 برای صنعت نفت و گاز 1

DN	لوله OD، A		خارج از الماس، D	قطر دایره بولت، K	شکل سوراخ بولت، L	تعداد پیچ	اندازه بولت	ضخامت فلنج، C	قطر صورت بالا، د	ارتفاع صورت بالا، f1	قطر سوراخ،B
DN	سری اول	سری دوم	خارج از الماس، D	قطر دایره بولت، K	شکل سوراخ بولت، L	تعداد پیچ	اندازه بولت	ضخامت فلنج، C	قطر صورت بالا، د	ارتفاع صورت بالا، f1	سری اول	سری دوم
10	17.2	14	90	60	14	4	M12	14	40	2	18	15
15	21.3	18	95	65	14	4	M12	14	45	2	22	19
20	26.9	25	105	75	14	4	M12	16	58	2	27.5	26
25	33.7	32	115	85	14	4	M12	16	68	2	34.5	33
32	42.4	38	140	100	18	4	M16	18	78	2	43.5	39
40	48.3	45	150	110	18	4	M16	18	88	3	49.5	46
50	60.3	57	165	125	18	4	M16	20	102	3	61.5	59
65	76.1	79	185	145	18	8	M16	20	122	3	77.5	78
80	88.9	89	200	160	18	8	M16	20	138	3	90.5	91
100	114.3	108	220	180	18	8	M16	22	158	3	116	110
125	139.7	133	250	210	18	8	M16	22	188	3	141.5	135
150	168.3	159	285	240	22	8	M20	24	212	3	170.5	161
200	219.1	219	340	295	22	8	M20	24	268	3	221.5	222
250	273	273	395	350	22	12	M20	26	320	3	276.5	276
300	323.9	325	445	400	22	12	M20	26	370	4	327.5	328
350	355.6	377	505	460	22	16	M20	30	430	4	359.5	380
400	406.4	426	565	515	26	16	M24	32	482	4	411	430
450	457	480	615	565	26	20	M24	36	532	4	462	484
500	508	530	670	620	26	20	M24	38	585	4	513.5	534
600	610	630	780	725	30	20	M27	42	685	5	616.5	634
700	711	720	895	840	30	24	M27	50	800	5	715	724
800	813	820	1015	950	33	24	M30	56	905	5	817	824
900	914	920	1115	1050	33	28	M30	62	1005	5	918	924
1000	1016	1020	1230	1160	36	28	M33	70	1110	5	1020	1024
1200	1219	1220	1455	1380	39	32	M36	83	1330	5	1223	1224
1400	1422	1420	1675	1590	42	36	M39	90	1535	5	1426	1424
1600	1626	1620	1915	1820	48	40	M45	100	1760	5	1630	1624
1800	1829	1820	2115	2020	48	44	M45	110	1960	5	1833	1824
2000	2032	2020	2325	2230	48	48	M45	120	2170	5	2036	2024

4انواع مختلف فلنج های صفحه ای تیتانیوم:

فلنج صورت بلند (RF):

طراحی:
- سطح بالا: یک فلنج صورت بالا دارای بخش کوچکی در اطراف سوراخ سوراخ شده است که کمی بزرگتر از قطر لوله است. این یک خط بالا (یا صورت بالا) را در بالای سطح فلنج ایجاد می کند.
- سطح مهر و موم: صورت بالا به عنوان سطح مهر و موم اصلی که در آن گاسکت قرار دارد ، عمل می کند. این یک مهر و موم محکم را هنگام فشرده شدن در برابر فلنج جفت گیری فراهم می کند.
مزایا:
- مهر و موم بهبود یافته: طراحی صورت بالا فشرده سازی گازکت را در یک منطقه کوچکتر متمرکز می کند و اثربخشی مهر و موم را بهبود می بخشد.
- حفاظت: صورت بالا کمک می کند تا سطح فلنج را در هنگام دستکاری و نصب از آسیب محافظت کند.
کاربردها:
- رایج: فلنج های صورت بلند در کاربردهای استاندارد صنعتی که یک مهر قابل اعتماد و بدون نشت ضروری است، رایج تر هستند.
- درجه فشار: مناسب برای کاربردهای با فشار بالاتر است زیرا صورت بالا امکان فشرده سازی بهتر گازکت را فراهم می کند.

فلنج صورت مسطح (FF):

طراحی:
- سطح صاف: فلنج های Flat Face دارای یک سطح صاف یا صاف بدون هیچ گونه بیرون کشیدن یا مناطق بالا در اطراف سوراخ هستند.
- سطح مهر و موم: مهر و موم با قرار دادن گازکت به طور مستقیم بر روی سطح صاف فلنج حاصل می شود.
مزایا:
- سهولت تراز: فلنج های Flat Face در طول مونتاژ آسان تر است زیرا هیچ سطح بلند برای مقابله با آن وجود ندارد.
- صرفه جویی در فضا: آنها در مقایسه با فلنج های صورت بالا فضای کمتری نیاز دارند ، که ممکن است در نصبات تنگ سودمند باشد.
کاربردها:
- تخصصی: فلنج های Flat Face به طور معمول در کاربردهای کم فشار و غیر حیاتی استفاده می شوند که در آن الزامات مهر و موم کمتر سختگیرانه است.
- گاسکت های ویژه: ممکن است نیاز به گاسکت های ویژه (مانند گاسکت های تمام صورت) داشته باشد که کل صورت فلنج را پوشش می دهد تا مهر و موم مناسب را تضمین کند.

انتخاب بین صورت بلند و صورت صاف:

الزامات فشار و مهر و موم: فلنج های صورت بلند برای کاربردهای با فشار بالا که مهر و موم قابل اعتماد بسیار مهم است، ترجیح داده می شود.فلنج های سطح صاف برای کاربردهای با فشار پایین تر و یا جایی که محدودیت های فضایی نگران کننده است مناسب است.
انتخاب گاسکت: انتخاب گاسکت (مانند نوع حلقه ای یا کامل) بستگی به نوع فلنج (RF یا FF) و الزامات کاربرد برای یکپارچگی مهر و موم دارد.

5چرا ما فلنج های صفحه ای تیتانیوم را در برنامه های کاربردی انتخاب می کنیم؟

فلانژ های اسلیپ روی صفحه تیتانیومبرای کاربردهای مختلف انتخاب می شوند که عمدتاً به دلیل مقاومت خارشی استثنایی و نسبت قدرت به وزن آنها انتخاب می شوند. این فلنج ها برای محیط هایی که در آن مقاومت در برابر اسید ها، قلیات،آب دریا، و سایر مواد خوردنی بسیار مهم است.قدرت بالای تیتانیوم نسبت به وزن آن را برای کاربردهایی که کاهش وزن بدون به خطر انداختن یکپارچگی ساختاری ضروری است مناسب می کنداین ویژگی به ویژه در صنایع هوافضا، دریایی، پردازش شیمیایی و پزشکی، مفید است.که هم دوام و هم عملکرد در شرایط سخت بسیار مهم است.علاوه بر این، فلنج های پرتاب صفحه تیتانیوم با استانداردهای EN1092-01 مطابقت دارند و سازگاری و قابلیت اطمینان در سیستم های لوله کشی اروپایی را تضمین می کنند.

آستین تیتانیوم بر روی فلنجدر صنایع مختلف انتخاب می شوند، عمدتا به دلیل خواص و مزایای منحصر به فرد خود که آنها را برای کاربردهای خاص که مواد دیگر ممکن است به طور موثر انجام ندهند، مناسب می کند.

تیتانیوم مقاومت خارش استثنایی را نشان می دهد، به ویژه در محیط های تهاجمی مانند آب دریا، پردازش شیمیایی و کاربردهای دریایی.این مقاومت در برابر خوردگی به افزایش عمر تجهیزات و کاهش هزینه های نگهداری کمک می کند.

تیتانیوم دارای نسبت قدرت به وزن بالا است، که آن را به طور قابل توجهی قوی تر از بسیاری از فلزات دیگر مانند فولاد ضد زنگ یا آلیاژ های آلومینیوم در حالی که بسیار سبک تر است.اين خاصيت در فضايي سازي مهم است، صنایع دریایی و خودرو که در آن کاهش وزن بسیار مهم است.

تیتانیوم سازگار با زیست شناسی و غیر سمی است، که آن را برای ایمپلنت های پزشکی مانند ایمپلنت های ارتوپدی و ابزارهای جراحی ایده آل می کند.به خوبی با بدن انسان ادغام می شود و خطر عوارض جانبی را به حداقل می رساند.

تیتانیوم در دمای بالا خواص مکانیکی خود را حفظ می کند، که آن را برای کاربردهایی که ثبات حرارتی مورد نیاز است مناسب می کند.این شامل قطعات هوافضا و فرآیندهای صنعتی با گرمای بالا است..

تیتانیوم دارای یک ضریب گسترش حرارتی پایین است، مشابه فولاد ضد زنگ. این خاصیت به حفظ ثبات ابعاد در شرایط مختلف درجه حرارت کمک می کند.تضمین قابلیت اطمینان در برنامه های کاربردی حیاتی.

تیتانیوم به خاطر دوام و عمر طولانی خود، حتی در شرایط سخت عملیاتی شناخته شده است.با وجود هزینه اولیه بالاتری در مقایسه با برخی از مواد دیگر.

فلنج های صفحه ای تیتانیوم در صنایع که ترکیب منحصر به فرد ویژگی های آنها ضروری است، مانند هوافضا، پردازش شیمیایی، کارخانه های ترشح و سیستم های نفتی دریایی، ترجیح داده می شوند.

6استانداردهای مشترک فلنج های تیتانیوم

نام محصول	لوله های تیتانیوم
محدوده اندازه	1/2′′ (15 NB) تا 48′′ (1200 NB)
طبقه / درجه فشار	150#، 300#، 600#، 900#، 1500#، 2500#، PN6, PN10, PN16, PN25, PN40, PN64 و غیره
استانداردها / ابعاد	ANSI/ASME B165، B16.47 سری A و B، B16.48، BS4504، BS10، EN-1092، DIN، BS، GOST، MSS SP-44، ISO70051، JISB2220، BS1560-3.1، API7S-15، API7S-43، API605
انواع صورت فلنج / نوع اتصال	فلنج صورت مسطح (FF) ، فلنج صورت بلند (RF) ، فلنج مفصل حلقه ای (RTJ) ، فلنج مفصل کمر، فلنج مرد و زن (M&F) ، فلنج زبان بزرگ و کوچک (T&G)
ابعاد	ANSI B165، ANSI B16.47 سری A و B، ASA، API-605، MSS SP44، AWWA، نقشه های سفارشی
طراحی سفارشی	طبق نقشه شما. AS, BS, ANSI, DIN, JIS. تنظیمات برابر و کاهش دهنده.
گواهینامه های آزمایش مواد (MTC)	طبق EN 10204 3.2 و EN 10204 3.1، گواهینامه های آزمایش گواهینامه های NACE MR0175، NACE MR0103
گواهینامه های آزمایش	گزارش آزمایش رادیوگرافی 100٪، EN 10204/3.1B، گواهی مواد اولیه، گزارش بازرسی شخص ثالث، و غیره
آزمایشات	دستگاه آزمایش هیدروستاتیک، طیف نویس مستقیم، آشکارساز نقص تراسونک UI، آشکارساز اشعه ایکس، آشکارساز ذرات مغناطیسی
تجهیزات / ماشین آلات	ماشین فشار، ماشین فشار، ماشین خم کردن، ماشین شن و ماسه، ماشین برقی، و غیره.
پوشش	رنگ ضد زنگ، رنگ سیاه روغن، رنگ زرد شفاف، زینک پوشانده شده، سرد و گرم فروخته شده
منشاء	هند / آمریکا / ژاپن / اروپای غربی / کره
کاربردها/استفاده	ساحلی، میدان نفتی، کشتی سازی، سیستم آب، گاز طبیعی، پروژه های لوله کشی، برق و غیره
شبکه برتر صادرات	ایالات متحده، انگلستان، قطر، مکزیک، نیجریه، عربستان سعودی، کویت، ایران، قزاقستان، بحرین، ویتنام، اندونزی، نروژ، غنا، کلمبیا، آذربایجان، لیبی.
