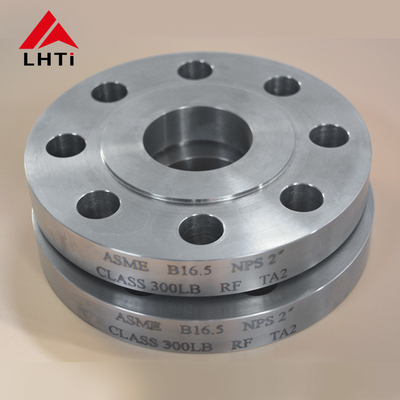

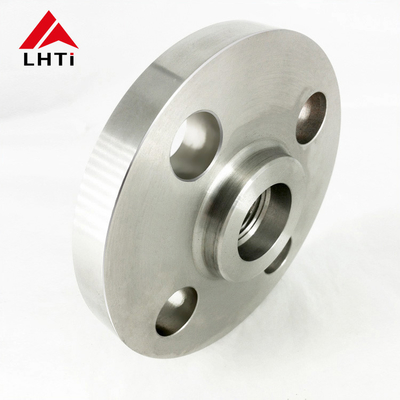

2درجه های ASME B16.5 تیتانیوم Slip On Flange
تیتانیوم درجه 2 (Ti-CP):
ترکیب: تیتانیوم خالص تجاری با ترکیب 99.2٪ تیتانیوم، 0.25٪ آهن، 0.3٪ اکسیژن و مقدار کمی از عناصر دیگر.
خواص:
قدرت: در مقایسه با آلیاژ ها نسبتاً کم است؛ بالاتر از بسیاری از فولاد ها اما کمتر از انواع آلیاژ تیتانیوم است.
مقاومت در برابر خوردگی: عالی در اکثر محیط ها، به ویژه در برابر کلراید.
جوش پذیری: جوش پذیری خوب و تولید پذیری.
کاربردها: پردازش شیمیایی، محیط های دریایی، ایمپلنت های پزشکی (غیر تحمل بار) و معماری.
تیتانیوم درجه 5 (Ti-6Al-4V):
ترکیب: آلیاژ تیتانیوم حاوی 90٪ تیتانیوم، 6٪ آلومینیوم و 4٪ وانادیوم.
خواص:
قدرت: نسبت قدرت به وزن عالی، از تیتانیوم درجه 2 برتر است.
مقاومت در برابر خوردگی: مقاومت خوب در برابر خوردگی، نه به اندازه درجه 2 اما مناسب برای بسیاری از محیط ها.
مقاومت در برابر دمای بالا: در دمای بالا قدرت خود را حفظ می کند و این باعث می شود که برای برنامه های هوافضا و عملکرد بالا مناسب باشد.
کاربرد: قطعات هوافضا (طاقت هواپیما، موتورهای جت) ، تجهیزات دریایی، ایمپلنت های پزشکی، قطعات خودرو و تجهیزات ورزشی.
3.مشخصات ASME B16.5 تیتانیوم Slip On Flange
اندازه:1/2" (15 NB) تا 48" (1200 NB)
استانداردها:ANSI B165، ANSI B16.47 سری A و B، MSS SP44، ASA، API-605، AWWA، نقشه های سفارشی
درجه فشار:کلاس ۱۵۰، کلاس ۳۰۰، کلاس ۴۰۰، کلاس ۶۰۰، کلاس ۹۰۰، کلاس ۱۵۰۰، کلاس ۲۵۰۰. PN۶، PN۱۰، PN۱۶، PN۲۵، PN۴۰، PN۶۴ و غیره.
فلج های اسیل کربن اسلیپ آن:ASTM A105/A105N، A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A51660، 65، 70 (فلانج نابینا چشم انداز، حلقه فاصله / فلانج اسپید) ، فولاد RST372، C228
فلج های اسلایپ آن (SO) فولادی ضد زنگ:ASTM A182 F202، F304/304L/304H، F316/316L، F316H، F316TI، F310, F321, F904L
فلج های اسلاید استیل اسلیپ (SO):ASTM A182 F1, F5, F9, F11, F22, F91
فلانژ های خاص آلیاژ اسلیپ آن (SO):دو تکه، سوپر دو تکه، آلیاژ های نیکل
نوع صورت فلنج:صورت صاف (FF) ، صورت بلند (RF) ، مفصل نوع حلقه ای (RTJ)
پوشش/معالجه سطح:رنگ ضد زنگ، رنگ سیاه روغن، رنگ زرد شفاف، زینک پوشانده شده، سرد و گرم فروخته شده
خدمات با ارزش افزوده:ماشینکاری CNC، فلنج های سفارشی
ASME/ANSI B16.5 150lb فشرده شدن بر روی فلنج/استانداردها، ابعاد و وزن:
| لوله نورمال دیام |
فلانج فوق العاده |
از طرف "فلنج مین" |
خفه شو
از
هاب |
قطر صورت بلند |
طول هاب.Y |
خسته کننده |
خفه شو
از بولت
دایره |
خفه شو
از بولت
سوراخ ها |
شماره
از بولت |
از
بولت ها
(دقيقه) |
کیلوگرم |
LB |
| اینچ |
در |
اوه |
C |
X |
G |
Y |
ب |
قبل از میلاد |
BH |
BN |
BD |
|
|
| نصف اینچ |
15 |
89.00 |
11.20 |
30.20 |
35.10 |
15.70 |
22.40 |
60.50 |
15.80 |
4 |
نصف اینچ |
0.4 |
0.9 |
| 3/4" |
20 |
98.50 |
12.70 |
38.10 |
42.90 |
15.70 |
27.70 |
69.90 |
15.80 |
4 |
نصف اینچ |
0.7 |
1.5 |
| 1′′ |
25 |
108.00 |
14.20 |
49.30 |
50.80 |
17.50 |
34.50 |
79.30 |
15.80 |
4 |
نصف اینچ |
0.8 |
1.8 |
| 1-1/4′′ |
32 |
117.50 |
15.70 |
58.70 |
63.50 |
20.60 |
43.20 |
88.90 |
15.80 |
4 |
نصف اینچ |
1.2 |
2.6 |
| 1-1/2′′ |
40 |
127.00 |
17.50 |
65.00 |
73.20 |
22.40 |
49.50 |
98.60 |
15.80 |
4 |
نصف اینچ |
1.4 |
3.1 |
| 2′′ |
50 |
152.50 |
19.10 |
77.70 |
91.90 |
25.40 |
62.00 |
120.70 |
19.10 |
4 |
5/8" |
2.2 |
4.8 |
| ۲٫۱/۲ اینچ |
65 |
178.00 |
22.40 |
90.40 |
104.60 |
28.40 |
74.70 |
139.70 |
19.10 |
4 |
5/8" |
3.5 |
7.7 |
| ۳ اینچ |
80 |
190.50 |
23.90 |
108.00 |
127.00 |
30.20 |
90.70 |
152.40 |
19.10 |
4 |
5/8" |
3.8 |
8.4 |
| 3-1/2′′ |
90 |
216.00 |
23.90 |
122.20 |
139.70 |
31.80 |
103.40 |
177.80 |
19.10 |
8 |
5/8" |
5 |
11 |
| 4 اینچ |
100 |
228.50 |
23.90 |
134.90 |
157.20 |
33.30 |
116.10 |
190.50 |
19.10 |
8 |
5/8" |
5.6 |
12.3 |
| 5′′ |
125 |
254.00 |
23.90 |
163.60 |
185.70 |
36.60 |
143.80 |
215.90 |
22.40 |
8 |
3/4" |
6.5 |
14.3 |
| 6′′ |
150 |
279.50 |
25.40 |
192.00 |
215.90 |
39.60 |
170.70 |
241.30 |
22.40 |
8 |
3/4" |
8.1 |
18 |
| 8′′ |
200 |
343.00 |
28.40 |
246.10 |
269.70 |
44.50 |
221.50 |
298.50 |
22.40 |
8 |
3/4" |
13 |
28.6 |
| 10 اینچ |
250 |
406.50 |
30.20 |
304.80 |
323.90 |
49.30 |
276.40 |
362.00 |
25.40 |
12 |
7/8" |
18.4 |
40 |
| 12 اینچ |
300 |
482.50 |
31.80 |
365.30 |
381.00 |
55.60 |
327.20 |
431.80 |
25.40 |
12 |
7/8" |
28.5 |
63 |
| چهارده اینچ |
350 |
533.50 |
35.10 |
400.10 |
412.80 |
57.20 |
359.20 |
476.30 |
28.50 |
12 |
1′′ |
37.5 |
83 |
| 16 اینچ |
400 |
597.00 |
36.60 |
457.20 |
469.90 |
63.50 |
410.50 |
539.80 |
28.50 |
16 |
1′′ |
44.5 |
98 |
| 18 اینچ |
450 |
635.00 |
39.60 |
505.00 |
533.40 |
68.30 |
461.80 |
577.90 |
31.80 |
16 |
1 1/8 " |
54 |
119 |
| 20 اینچ |
500 |
698.50 |
42.90 |
558.80 |
584.20 |
73.20 |
513.10 |
635.00 |
31.80 |
20 |
1 1/8 " |
72 |
158 |
| ۲۴ اینچ |
600 |
813.00 |
47.80 |
663.40 |
692.20 |
82.60 |
616.00 |
749.30 |
35.10 |
20 |
1 1/4 " |
95 |
209 |
| ANSI B165 |
درجه فشار فلنج های تیتانیوم |
| دمای °F |
کلاس 150 |
کلاس 300 |
کلاس 400 |
کلاس 600 |
کلاس 900 |
کلاس 1500 |
کلاس 2500 |
| -20 تا 100 |
275 |
720 |
960 |
1440 |
2160 |
3600 |
6000 |
| 200 |
230 |
600 |
800 |
1200 |
1800 |
3000 |
5000 |
| 300 |
205 |
540 |
720 |
1080 |
1620 |
2700 |
4500 |
| 400 |
190 |
495 |
660 |
995 |
1490 |
2485 |
4140 |
| 500 |
170 |
465 |
620 |
930 |
1395 |
2330 |
3880 |
| 600 |
140 |
435 |
580 |
875 |
1310 |
2185 |
3640 |
| 650 |
125 |
430 |
575 |
860 |
1290 |
2150 |
3580 |
| 700 |
110 |
425 |
565 |
850 |
1275 |
2125 |
3540 |
| 750 |
95 |
415 |
555 |
830 |
1245 |
2075 |
3460 |
| 800 |
80 |
405 |
540 |
805 |
1210 |
2015 |
3360 |
| 850 |
65 |
395 |
530 |
790 |
1190 |
1980 |
3300 |
| 900 |
50 |
390 |
520 |
780 |
1165 |
1945 |
3240 |
| 950 |
35 |
380 |
510 |
765 |
1145 |
1910 |
3180 |
| 1000 |
20 |
320 |
430 |
640 |
965 |
1605 |
2675 |
| 1050 |
20 |
310 |
410 |
615 |
925 |
1545 |
2570 |
| 1100 |
20 |
255 |
345 |
515 |
770 |
1285 |
2145 |
| 1150 |
20 |
200 |
265 |
400 |
595 |
995 |
1655 |
| 1200 |
20 |
155 |
205 |
310 |
465 |
770 |
1285 |
| 1250 |
20 |
115 |
150 |
225 |
340 |
565 |
945 |
| 1300 |
20 |
85 |
115 |
170 |
255 |
430 |
715 |
| 1350 |
20 |
60 |
80 |
125 |
185 |
310 |
515 |
| 1400 |
20 |
50 |
65 |
95 |
145 |
240 |
400 |
| 1450 |
15 |
35 |
45 |
70 |
105 |
170 |
285 |
| 1500 |
10 |
25 |
35 |
55 |
80 |
135 |
230 |
4چرا ما فلنج های تیتانیوم را انتخاب می کنیم
کاهش وزن:آلیاژ های تیتانیومی که در فلنج ها استفاده می شوند نسبت قدرت و وزن بسیار خوبی دارند، که آنها را در هوافضا بسیار مطلوب می کند.مهندسان اغلب به دنبال کاهش وزن هواپیما و حفظ قدرت آن هستند تا بهره وری سوخت و عملکرد پرواز را افزایش دهندفلانژ های تیتانیوم به طور قابل توجهی به دستیابی به این هدف با کاهش وزن کلی ساختاری کمک می کنند.
مقاومت در برابر خوردگی: فلنج های تیتانیوم مقاومت خارق العاده ای در برابر خوردگی دارند، به ویژه در برابر یون های کلرید که در محیط های دریایی شایع هستند.هواپیماها و هلیکوپترها که در چنین شرایطی کار می کنند، به اجزای مقاوم در برابر خوردگی نیاز دارند، جایی که فلنج های تیتانیوم نقش حیاتی دارند.
عملکرد در دمای بالا:فلنج های تیتانیوم در دمای بالا قدرت و ثبات را حفظ می کنند، که آنها را برای کاربردهای مانند قطعات موتور، توربین های گاز،و موتورهای جت که به مواد مقاوم در برابر گرما نیاز دارندآنها با حفظ یکپارچگی ساختاری و عملکردی، در برابر جریان هوا و انتشار گرما در دمای بالا مقاومت می کنند.
الزامات مقاومت بالا:قدرت بالای فلنج های تیتانیوم به آنها امکان می دهد تا در برابر بار های پویا و فشارهای مکانیکی معمول در هواپیمایی مقاومت کنند و ایمنی پرواز و قابلیت اطمینان ساختاری را تضمین کنند.آنها معمولا در اتصالات حیاتی مانند دستگاه فرود استفاده می شوند، اجزای بال، اجزای ساختاری و سیستم های کنترل پرواز.
مقاومت در برابر فرسایش و خستگی:آلیاژ های تیتانیوم مقاومت بسیار خوبی در برابر خستگی و فرسایش دارند که برای کاربردهای هوافضا که تحت استفاده مکرر و عملیات با شدت بالا قرار می گیرند بسیار مهم است.فلنج های تیتانیوم عملکرد ثابت را در طول دوره های طولانی حفظ می کنند، کاهش خطر آسیب و شکست ناشی از خستگی و فرسایش.
5. بسته هاي تيتانيوم Slip On Flange
پیشگیری از زنگ
- VCI (دستگیرکننده خوردگی فرسوده) بسته بندی: فلنج های تیتانیوماین مواد بخار شیمیایی را آزاد می کنند که یک لایه محافظ بر روی سطوح فلزی را تشکیل می دهد.
- پوشش روغن یا روغن:یک لایه سبک از روغن یا روغن ممکن است برای محافظت از سطوح فلنج استفاده شود، به ویژه هنگامی که در مسافت های طولانی حمل می شود یا برای مدت طولانی ذخیره می شود.
حفاظت فیزیکی
- پتو یا فوم:هر فلنج به طور معمول با پوشش حباب پیچیده می شود یا توسط فوم احاطه شده است تا در طول حمل و نقل از ضربه جلوگیری شود.
- جدا کننده های کارتونی:هنگامی که چندین فلنج در یک جعبه بسته بندی می شوند، جدا کننده های کارتونی برای جلوگیری از لمس و به طور بالقوه خراش یا آسیب به یکدیگر استفاده می شود.
بسته بندی بیرونی محکم
- جعبه های چوبی یا جعبه های چوبی: فلنج های تیتانیوماغلب در جعبه های چوبی یا جعبه های پلائیود حمل می شوند، که محافظت قوی از آسیب مکانیکی را فراهم می کنند و قابل جمع و جور هستند، که آسان تر و ایمن تر است.
- پالتیزه کردن:برای سفارشات بزرگ، فلانژ ها ممکن است به صورت پالت بسته شوند. هر پالت معمولاً به صورت کوچک بسته می شود تا جعبه ها یا جعبه ها را در طول رسیدگی و حمل و نقل ایمن کند.
ضد آب
- ورق های پلاستیکی:جعبه ها یا جعبه های بیرونی اغلب با یک ورق پلاستیکی ضخیم پوشانده می شوند تا از رطوبت محافظت کنند، به ویژه در محیط های مرطوب یا مرطوب.
برچسب گذاری و اسناد
- برچسب گذاری واضح:هر بسته به وضوح با دستورالعمل های دستکاری، شماره های قطعات و جزئیات مقصد برچسب گذاری شده است تا اطمینان حاصل شود که دستکاری مناسب و آسان تر است.
-
- مدارک تضمین کیفیت:گواهینامه های کیفیت، گزارش های آزمایش مواد و گواهینامه های انطباق اغلب در بسته بندی گنجانده می شوند یا به صورت جداگانه ارائه می شوند تا ردیابی و انطباق با استانداردهای صنعت تضمین شود.
6کاربرد های ANSI B16.5 تیتانیوم Slip On Flange
- ساخت خط لوله:استفاده می شود برای پیوستن بخش های خط لوله، اطمینان از اتصال امن و بدون نشت در طول حمل و نقل مایعات.
- پالایشگاه ها و کارخانه های پتروشیمی:نصب در واحدهای پردازش برای اتصال ظروف، راکتورها و مبادلات گرما، که در آن مقاومت در برابر مواد شیمیایی خوردنی ضروری است.
- پلتفرم های آف شور:استفاده شده در دستگاه های حفاری دریایی و سیستم عامل های تولید برای مقاومت در برابر محیط های دریایی و شرایط آب و هوایی سخت.
- تاسیسات پردازش گاز:در کمپرسورها، پمپ ها و دریچه ها برای حفظ یکپارچگی عملیاتی و ایمنی استفاده می شود.
