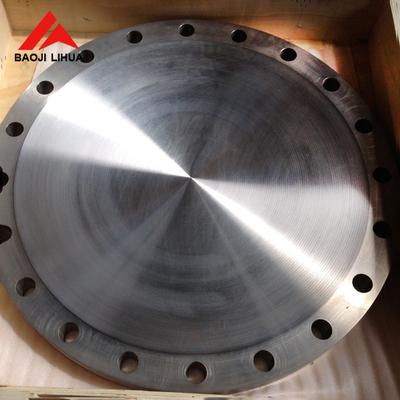

ASME B16.5 کلاس 150 تیتانیوم فلش کور Ti Gr2 Gr5 Gr7 فلش کور لوله برای خدمات لوله کشی
ASME B16.5 کلاس 150 تیتانیوم فلش کور Ti Gr2 Gr5 Gr7 فلش کور لوله صورت بالا برای خدمات لوله کشی
1معرفی محصول و شرکت
شرکت ما یک انتخاب جامع ازفلانژ های تیتانیومی درجه 2، درجه 5 و 7، از جمله فلنج های کور ، فلنج های گردن جوش و فلنج های لغزنده طراحی شده به طور خاص برای کاربردهای لوله و لوله های تیتانیوم. این فلنج ها از تحمل ابعاد تعیین شده توسط ASME B16 پیروی می کنند.5 و قطر سوراخ خاص که با ASME B36 مطابقت دارد.9M Sch-40S استانداردهای لوله دیواری. قطر حفاری سفارشی نیز می تواند بر اساس درخواست گنجانده شود.
2اطلاعات محصول از ASME B16.5 تیتانیوم فلنج کور
فلنج کور تیتانیوم کلاس 150 ASME B16.5 یک نوع خاص فلنج است که مطابق با استاندارد ASME B16.5 برای استفاده در کاربردهای فشار پایین طراحی و تولید شده است.در اینجا مقدمه ای از ASME B16.5 فلنج کور تیتانیوم کلاس 150، که درجه های مختلفی را مشخص می کند مانند درجه 2 تیتانیوم (Ti Gr2) ، درجه 5 تیتانیوم (Ti Gr5) و درجه 7 تیتانیوم (Ti Gr7):
استاندارد ASME B16.5:
دامنه: ASME B16.5 یک استاندارد منتشر شده توسط انجمن آمریکایی مهندسین مکانیک (ASME) است که ابعاد، تحمل، مواد، علامت گذاری،و آزمایش فلنج های لوله و لوازم فلنج شده.
کلاس 150: کلاس 150 به درجه فشار فلنج اشاره دارد، نشان می دهد که می تواند فشار تا 150 پوند در هر اینچ مربع (psi) را در دمای محیط تحمل کند.این کلاس برای کاربردهای با فشار پایین مناسب است.
انواع تیتانیوم:
تیتانیوم درجه 2 (Ti Gr2): تیتانیوم خالص تجاری (تیتانیوم CP) درجه 2 شایع ترین درجه تیتانیوم مورد استفاده در کاربردهای صنعتی به دلیل مقاومت بسیار عالی در برابر خوردگی، شکل پذیری،و قابل جوش.
تیتانیوم درجه 5 (Ti Gr5): این آلیاژ تیتانیوم به عنوان Ti-6Al-4V شناخته می شود و به دلیل قدرت بالا، سفتی و مقاومت گرما در صنایع هوافضا، دریایی و پردازش شیمیایی به طور گسترده ای استفاده می شود.
تیتانیوم درجه 7 (Ti Gr7): این آلیاژ تیتانیوم حاوی پالادیوم است که مقاومت در برابر خوردگی را در محیط های کاهش دهنده و کمی اکسید کننده افزایش می دهد.,مانند کاربردهای شیمیایی و دریایی.
ویژگی های طراحی:
نوع صورت: فلنج کور ممکن است دارای یک صورت بلند (RF) ، صورت صاف (FF) یا گونه حلقه ای (RTJ) باشد، بسته به الزامات مهر و موم در برنامه.
ابعاد: ASME B16.5 ابعاد مانند قطر بیرونی (OD) ، قطر دایره بولت (BC) ، قطر سوراخ بولت (BH) و ضخامت کلی (T) فلنج را مشخص می کند.تضمین سازگاری و تعویض با سایر ASME B16.5 فلنج
3. ASME B16.5 تیتانیوم فلنج کور درجه 2، 5 و 7
تیتانیوم درجه 2 (Ti-CP):
ترکیب: تیتانیوم خالص تجاری با ترکیب 99.2٪ تیتانیوم، 0.25٪ آهن، 0.3٪ اکسیژن و مقدار کمی از عناصر دیگر.
خواص:
قدرت: در مقایسه با آلیاژ ها نسبتاً کم است؛ بالاتر از بسیاری از فولاد ها اما کمتر از انواع آلیاژ تیتانیوم است.
مقاومت در برابر خوردگی: عالی در اکثر محیط ها، به ویژه در برابر کلراید.
جوش پذیری: جوش پذیری خوب و تولید پذیری.
کاربردها: پردازش شیمیایی، محیط های دریایی، ایمپلنت های پزشکی (غیر تحمل بار) و معماری.
تیتانیوم درجه 5 (Ti-6Al-4V):
ترکیب: آلیاژ تیتانیوم حاوی 90٪ تیتانیوم، 6٪ آلومینیوم و 4٪ وانادیوم.
خواص:
قدرت: نسبت قدرت به وزن عالی، از تیتانیوم درجه 2 برتر است.
مقاومت در برابر خوردگی: مقاومت خوب در برابر خوردگی، نه به اندازه درجه 2 اما مناسب برای بسیاری از محیط ها.
مقاومت در برابر دمای بالا: در دمای بالا قدرت خود را حفظ می کند و این باعث می شود که برای برنامه های هوافضا و عملکرد بالا مناسب باشد.
کاربرد: قطعات هوافضا (طاقت هواپیما، موتورهای جت) ، تجهیزات دریایی، ایمپلنت های پزشکی، قطعات خودرو و تجهیزات ورزشی.
تیتانیوم درجه 7 (Ti-0.15Pd):
ترکیب: آلیاژ تیتانیوم با افزودن 0.15٪ پالادیوم.
خواص:
مقاومت در برابر خوردگی: مقاومت عالی در برابر خوردگی، به ویژه در محیط های کاهش دهنده.
جوش پذیری: جوش پذیری خوب، مناسب برای جوش و ساخت است.
قدرت: در مقایسه با درجه 5 قدرت کمتری دارد اما برای بسیاری از کاربردهای مختلف کافی است.
کاربردها: پردازش شیمیایی، کارخانه های ترشح، محیط های دریایی و سایر کاربردهایی که نیاز به مقاومت بهتر در برابر خوردگی دارند.
4مشخصات ANSI B16.5 تیتانیوم فلنج کور کلاس 150
اندازه نامی لوله
(اینچ) |
کلاس 150 |
قطر
فلنج
(اینچ) |
نه، نه
از
بولت ها |
قطر
بولت ها
(اینچ) |
قطر
سوراخ های بولت
(اینچ) |
بولت
دایره
(اینچ) |
| 1/4 |
3-3/8 |
4 |
1/2 |
0.62 |
2-1/4 |
| 1/2 |
3-1/2 |
4 |
1/2 |
0.62 |
2-3/8 |
| سه چهارم |
3-7/8 |
4 |
1/2 |
0.62 |
2-3/4 |
| 1 |
4-1/4 |
4 |
1/2 |
0.62 |
3-1/8 |
| 1-1/4 |
4-5/8 |
4 |
1/2 |
0.62 |
3-1/2 |
| 1-1/2 |
5 |
4 |
1/2 |
0.62 |
3-7/8 |
| 2 |
6 |
4 |
5/8 |
0.75 |
4-3/4 |
| 2-1/2 |
7 |
4 |
5/8 |
0.75 |
5-1/2 |
| 3 |
۷- ۱/ ۲ |
4 |
5/8 |
0.75 |
6 |
| 3-1/2 |
۸- ۱/ ۲ |
8 |
5/8 |
0.75 |
7 |
| 4 |
9 |
8 |
5/8 |
0.75 |
۷- ۱/ ۲ |
| 5 |
10 |
8 |
سه چهارم |
0.88 |
۸- ۱/ ۲ |
| 6 |
11 |
8 |
سه چهارم |
0.88 |
۹- ۲/ ۲ |
| 8 |
۱۳- ۲۱ |
8 |
سه چهارم |
0.88 |
11-3/4 |
| 10 |
16 |
12 |
۷/۸ |
1 |
14/4 |
| 12 |
19 |
12 |
۷/۸ |
1 |
17 |
| 14 |
21 |
12 |
1 |
1.12 |
18-3/4 |
| 16 |
۲۳- ۱- ۲۲ |
16 |
1 |
1.12 |
۲۱-۱-۴ |
| 18 |
25 |
16 |
1-1/8 |
1.25 |
۲۲-۳-۴ |
| 20 |
۲۷- ۱- ۲۲ |
20 |
1-1/8 |
1.25 |
25 |
| 24 |
32 |
20 |
1-1/4 |
1.38 |
۲۹- ۱- ۲۲ |
5مزیت هایفلنج های کور تیتانیوم در صنعت
- مقاومت در برابر خوردگی: مقاومت عالی در برابر خوردگی در محیط های مختلف تهاجمی
- نسبت قدرت به وزن: قدرت و دوام را فراهم می کند در حالی که وزن کمی دارد.
- مقاومت در برابر دمای بالا:در دمای بالا خواص مکانیکی خود را حفظ می کند.
- سازگاری زیستی:غیر سمی و سازگار با زیست، مناسب برای کاربردهای پزشکی و پردازش مواد غذایی.
- طول عمر:عملکرد پایدار و طولانی مدت، کاهش هزینه های نگهداری و تعویض.
6کاربرد فلنج کور تیتانیوم ASME B16.5
- پردازش شیمیایی:به دلیل مقاومت در برابر خوردگی برتر، فلنج های کور تیتانیوم معمولا در کارخانه های پردازش شیمیایی استفاده می شود که در آن قرار گرفتن در معرض مواد شیمیایی خوردگی شایع است.
- دریایی و دریایی:ایده آل برای محیط های دریایی و پلتفرم های دریایی که مقاومت در برابر خوردگی آب دریا بسیار مهم است.
- هوافضا:استفاده می شود در برنامه های کاربردی هوافضا برای خواص سبک وزن و مقاومت در برابر دمای بالا و فشار.
- نفت و گاز:مناسب برای صنایع نفت و گاز که در آن قدرت بالا، مقاومت در برابر خوردگی و قابلیت اطمینان در سیستم های لوله کشی مورد نیاز است.
7. بازرسي فلنج نابينا از تيتانيوم
گواهینامه EN 10204/3.1B:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesتوسط سازنده صادر می شود و تأیید می کند که مواد با استانداردهای مورد نیاز مطابقت دارند.
گواهی مواد اولیه:
این گواهینامه جزئیات مربوط به مواد اولیه مورد استفاده در تولید فلنج های تیتانیوم را ارائه می دهد. این گواهینامه شامل اطلاعاتی مانند منشاء مواد اولیه، ترکیب آنها،و تمام نتایج تست مواد قابل استفادهاین امر امکان ردیابی و کنترل کیفیت را از مرحله اولیه تهیه مواد تضمین می کند.
100 درصد تشخیص خطای فوق صوتی:
آزمایش فوق صوتی (UT) یک روش آزمایش غیر مخرب است که برای تشخیص نقص های داخلی و سطحی در فلنج های تیتانیوم استفاده می شود.پوشش UT 100٪ به این معنی است که تمام فلنج ها آزمایش دقیق را انجام می دهند تا اطمینان حاصل شود که هیچ نقصی وجود ندارد که بتواند یکپارچگی ساختاری یا عملکرد آنها را به خطر بیندازد.
آزمایش هیدروستاتیک:
این آزمایش شامل فشار دادن فلنج تیتانیوم با آب یا مایع دیگر به سطح فشار از پیش تعیین شده است.آن را ارزیابی توانایی فلنج به مقاومت در برابر فشار بدون نشت و یا تغییر شکلبا اطمینان از این که آن را با فشار مشخص شده و الزامات ایمنی برآورده می کند.
گزارش بازرسی شخص ثالث:
این گزارش توسط یک سازمان یا سازمان بازرسی مستقل انجام می شود. این گزارش ارزیابی بی طرفانه ای از کیفیت فلنج های تیتانیوم را ارائه می دهد.تایید انطباق با استانداردهای قابل اجرا، مشخصات و الزامات مشتری. این اعتبار را به فرآیندهای تضمین کیفیت تولید کننده اضافه می کند.
