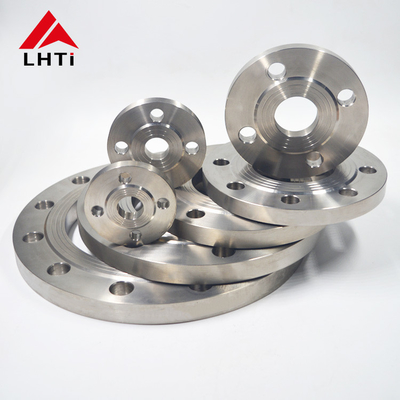

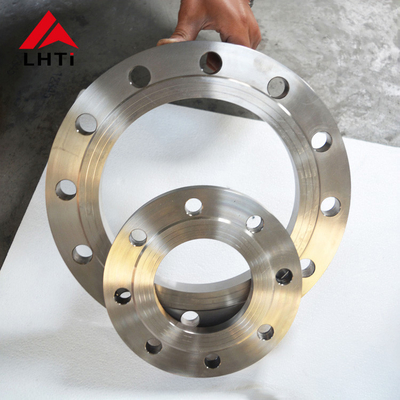

2درجه های DIN 2501 فلنج صفحه تیتانیوم
-
تیتانیوم درجه ۱:تیتانیوم درجه 1 به دلیل انعطاف پذیری بالایی که دارد، نرم ترین و قابل شکل گیری ترین از تمام تیتانیوم های خالص تجاری است.بیشتر در کاربردهایی استفاده می شود که نیاز به مقاومت بهتر در برابر خوردگی در محیط هایی مانند صنعت پردازش شیمیایی دارند.
-
-
تیتانیوم درجه ۲:این بیشترین استفاده از نوع تیتانیوم است. این توازن خوبی بین قدرت و انعطاف پذیری را ارائه می دهد، با مقاومت بسیار عالی در برابر خوردگی.از جمله فلنج برای سیستم های لوله کشی.
-
-
درجه 5 تیتانیوم (Ti 6Al-4V):این یک نوع آلیاژ است و رایج ترین نوع آلیاژ تیتانیوم است. این به طور قابل توجهی قدرت فلنج ها را در مقایسه با انواع تیتانیوم خالص افزایش می دهد.تیتانیوم درجه 5 در کاربردهای با قدرت بالا مورد استفاده قرار می گیرد که در آن مقاومت گرما و خوردگی مورد نیاز است.
-
-
درجه 7 تیتانیوم:با قابلیت جوش و تولید عالی، این درجه شامل پالادیوم برای افزایش مقاومت در برابر خوردگی، به ویژه در برابر اسیدهای کاهش دهنده و حمله محلی در هالاید های داغ است.
-
-
درجه 12 تیتانیوم:این درجه در مقایسه با سایر درجه های خالص تجاری مقاومت گرمایی و قدرت بیشتری را ارائه می دهد. همچنین قابلیت جوش و مقاومت در برابر خوردگی را حفظ می کند.
-
-
درجه 23 تیتانیوم (Ti 6Al-4V ELI):این درجه مشابه درجه 5 است اما دارای بینهایی بسیار پایین است (ELI) ، که باعث می شود برای سختی شکستگی بالاتر و انعطاف پذیری بهبود یافته ترجیح داده شود.اغلب در کاربردهای پزشکی استفاده می شود و همچنین مناسب برای فلنج در شرایط بحرانی، کاربردهای پیشرفته.
-
ترکیب شیمیایی فلنج صفحه تیتانیوم:
| درجه |
C |
N |
اوه |
H |
تو |
Fe |
| تیتانیوم درجه 1 |
.08 مکس |
.03 حداکثر |
.18 مکس |
.015 حداکثر |
بال |
.20 مکس |
| تیتانیوم درجه 4 |
.08 مکس |
.05 حداکثر |
.40 مکس |
.015 حداکثر |
بال |
.50 مکس |
| تیتانیوم درجه 7 |
.08 مکس |
.03 حداکثر |
.25 مکس |
.015 حداکثر |
بال |
.30 مکس |
| تیتانیوم درجه 9 |
.08 مکس |
.03 حداکثر |
.15 مکس |
.015 حداکثر |
️ |
.25 مکس |
| تیتانیوم درجه 12 |
.08 مکس |
.03 حداکثر |
.25 مکس |
0.15 مکس |
️ |
.30 مکس |
3.مشخصات DIN2501 PN10 فلنج صفحه تیتانیوم
|
اندازه نامی لوله
|
قطر
|
فلانج دیا
|
شناسه فلنج
|
از فلنج ها
|
"ديا" از "بالت سيرس"
|
تعداد
|
نمودار حفره های بولت
|
وزن
|
|
صفحه
|
نابینا
|
|
DN
|
لوله
|
D
|
D5
|
ب
|
K
|
سوراخ
|
D2
|
کیلوگرم
|
کیلوگرم
|
| 15 |
21.30 |
95 |
22.00 |
14 |
65 |
4 |
14 |
0.67 |
0.71 |
| 20 |
26.90 |
105 |
27.60 |
16 |
75 |
4 |
14 |
0.93 |
1.01 |
| 25 |
33.70 |
115 |
34.40 |
16 |
85 |
4 |
14 |
1.11 |
1.23 |
| 32 |
42.40 |
140 |
43.10 |
16 |
100 |
4 |
18 |
1.62 |
1.81 |
| 40 |
48.30 |
150 |
49.00 |
16 |
110 |
4 |
18 |
1.85 |
2.09 |
| 50 |
60.30 |
165 |
61.10 |
18 |
125 |
4 |
18 |
2.46 |
2.88 |
| 65 |
76.10 |
185 |
77.10 |
18 |
145 |
4 |
18 |
2.99 |
3.65 |
| 80 |
88.90 |
200 |
90.30 |
20 |
160 |
8 |
18 |
3.61 |
4.61 |
| 100 |
114.30 |
220 |
115.90 |
20 |
180 |
8 |
18 |
3.99 |
5.65 |
| 125 |
139.70 |
250 |
141.60 |
22 |
210 |
8 |
18 |
5.41 |
8.13 |
| 150 |
168.30 |
285 |
170.50 |
22 |
240 |
8 |
22 |
6.55 |
10.44 |
| 175 |
193.70 |
315 |
196.10 |
24 |
270 |
8 |
22 |
8.42 |
|
| 200 |
219.10 |
340 |
221.80 |
24 |
295 |
12 |
22 |
8.97 |
16.48 |
| 250 |
273.00 |
405 |
276.20 |
26 |
355 |
12 |
26 |
12.76 |
23.99 |
| 300 |
323.90 |
460 |
327.60 |
28 |
410 |
12 |
26 |
16.60 |
30.73 |
| 350 |
355.60 |
520 |
359.70 |
30 |
470 |
16 |
26 |
24.08 |
42.56 |
| 400 |
406.40 |
580 |
411.00 |
32 |
525 |
16 |
30 |
30.20 |
60.68 |
| 450 |
457.00 |
640 |
462.30 |
38 |
585 |
20 |
30 |
41.67 |
71.74 |
| 500 |
508.00 |
715 |
513.60 |
38 |
650 |
20 |
33 |
52.87 |
96.4 |
| 600 |
610.00 |
840 |
616.50 |
42 |
770 |
20 |
36 |
77.58 |
145.6 |
| 700 |
711.00 |
910 |
716.00 |
44 |
840 |
24 |
36 |
77.13 |
|
| 800 |
813.00 |
1025 |
818.00 |
50 |
950 |
24 |
39 |
106.35 |
|
| 900 |
914.00 |
1125 |
920.00 |
54 |
1050 |
28 |
39 |
125.39 |
|
| 1000 |
1016.00 |
1255 |
1022.00 |
60 |
1170 |
28 |
42 |
177.99 |
4. استانداردهای فلنج صفحه تیتانیوم
AFNOR NF E29-200-1: استاندارد فرانسوی برای فلنج ها، از جمله فلنج های تیتانیومی.
ASME ANSI B16.5: استاندارد انجمن مهندسان مکانیک آمریکا (ASME) برای فلنج های لوله و لوازم فلنج شده. این استاندارد شامل فلنج های تیتانیومی است که در آمریکای شمالی و در سطح بین المللی استفاده می شود.
AWWA C207: استاندارد انجمن آمریکایی آب (AWWA) برای لوله های فولادی برای خدمات آب، از جمله لوله های تیتانیومی مورد استفاده در کاربردهای تصفیه آب.
BS1560، BS450، BS10: استانداردهای بریتانیایی برای لوله ها و بولت های لوله، از جمله مواد تیتانیوم.
ISO7005-1: استاندارد سازمان بین المللی استاندارد سازی (ISO) برای فلنج های فلزی، از جمله فلنج های تیتانیوم.
MSS SP 44: جامعه استاندارد سازنده (MSS) استاندارد صنعت شیر و لوازم جانبی برای فلنج های لوله های فولادی. این شامل فلنج های تیتانیوم است.
AS2129: استاندارد استرالیا برای فلنج ها، از جمله فلنج های تیتانیوم.
CSA Z245.12: استاندارد کانادایی برای لوله های فولادی، از جمله مواد تیتانیوم.
DIN2573، DIN2576، DIN2501، DIN2502: استانداردهای آلمانی (DIN) برای فلنج ها، پوشش انواع مختلف و ابعاد فلنج های تیتانیوم.
EN1092-1، EN1759-1: استانداردهای اروپایی (EN) برای فلنج ها، از جمله فلنج های تیتانیوم.
JIS B2220: استانداردهای صنعتی ژاپنی (JIS) برای لوله های فولادی، از جمله لوله های تیتانیومی.
UNI 2276، UNI 2277، UNI 2278، UNI 6089، UNI 6090: استانداردهای ایتالیایی (UNI) برای فلنج های لوله، از جمله مواد تیتانیوم.
| نام محصول |
لوله های تیتانیوم |
| محدوده اندازه |
1/2′′ (15 NB) تا 48′′ (1200 NB) |
| کلاس / درجه فشار |
150#، 300#، 600#، 900#، 1500#، 2500#، PN6, PN10, PN16, PN25, PN40, PN64 و غیره |
| استانداردها / ابعاد |
ANSI/ASME B165، B16.47 سری A و B، B16.48، BS4504، BS10، EN-1092، DIN، BS، GOST، MSS SP-44، ISO70051، JISB2220، BS1560-3.1، API7S-15، API7S-43، API605 |
| انواع صورت فلنج / نوع اتصال |
فلنج صورت مسطح (FF) ، فلنج صورت بلند (RF) ، فلنج مفصل حلقه ای (RTJ) ، فلنج مفصل کمر، فلنج مرد و زن (M&F) ، فلنج زبان بزرگ و کوچک (T&G) |
| ابعاد |
ANSI B165، ANSI B16.47 سری A و B، ASA، API-605، MSS SP44، AWWA، طراحی سفارشی |
| طراحی سفارشی |
طبق نقشه شما. AS، BS، ANSI، DIN، JIS. تنظیمات برابر و کاهش دهنده. |
| گواهینامه های آزمایش مواد (MTC) |
طبق EN 10204 3.2 و EN 10204 3.1، گواهینامه های آزمایش گواهینامه های NACE MR0175، NACE MR0103 |
| گواهینامه های آزمایش |
گزارش آزمایش رادیوگرافی 100٪، EN 10204/3.1B، گواهی مواد اولیه، گزارش بازرسی شخص ثالث، و غیره |
| آزمایشات |
دستگاه آزمایش هیدروستاتیک، طیف نویس مستقیم، آشکارساز نقص تراسونک UI، آشکارساز اشعه ایکس، آشکارساز ذرات مغناطیسی |
| تجهیزات / ماشین آلات |
ماشین فشار، ماشین فشار، ماشین خم کردن، ماشین شن و ماسه، ماشین برقی، و غیره. |
| پوشش |
رنگ ضد زنگ، رنگ سیاه روغن، رنگ زرد شفاف، زینک پوشانده شده، سرد و گرم فروخته شده |
| منشاء |
هند / آمریکا / ژاپن / اروپای غربی / کره |
| کاربردها/استفاده |
ساحلی، میدان نفتی، کشتی سازی، سیستم آب، گاز طبیعی، پروژه های لوله کشی، برق و غیره. |
| شبکه صادرات برتر |
ایالات متحده، انگلستان، قطر، مکزیک، نیجریه، عربستان سعودی، کویت، ایران، قزاقستان، بحرین، ویتنام، اندونزی، نروژ، غنا، کلمبیا، آذربایجان، لیبی. |
5کاربرد فلنج صفحه تیتانیوم DIN2501
- ساخت خط لوله:استفاده می شود برای پیوستن بخش های خط لوله، اطمینان از اتصال امن و بدون نشت در طول حمل و نقل مایعات.
- پالایشگاه ها و کارخانه های پتروشیمی:نصب در واحدهای پردازش برای اتصال ظروف، راکتورها و مبادلات گرما، که در آن مقاومت در برابر مواد شیمیایی خوردنی ضروری است.
- پلتفرم های آف شور:استفاده شده در دستگاه های حفاری دریایی و سیستم عامل های تولید برای مقاومت در برابر محیط های دریایی و شرایط آب و هوایی سخت.
- تاسیسات پردازش گاز:در کمپرسورها، پمپ ها و دریچه ها برای حفظ یکپارچگی عملیاتی و ایمنی استفاده می شود.
6بازرسی فلنج گردن جوش تیتانیوم
آزمایش بصری (VT):این شامل بررسی سطح جوش و فلنج به صورت بصری برای تشخیص هر نقص قابل مشاهده ای مانند ترک ها، منافذ یا پروفایل های جوش نادرست است.
آزمایش فوق صوتی (UT):این تکنیک از امواج صوتی با فرکانس بالا برای تشخیص نقص های داخلی در داخل ماده استفاده می کند، مانند حفره ها، گنجینه ها یا ترک ها. این روش به ویژه برای بخش های ضخیم تر جوش های تیتانیوم مفید است.
آزمایش رادیوگرافی (RT):این روش از اشعه ایکس یا اشعه گاما برای تولید تصاویر از ساختار داخلی جوش و فلنج استفاده می کند. این روش برای تشخیص نقص های داخلی و ارزیابی کیفیت جوش موثر است.
آزمایش ذرات مغناطیسی (MT):MT برای تشخیص نقص های سطحی و نزدیک به سطحی در مواد آهن مغناطیسی استفاده می شود.این روش ممکن است قابل استفاده نباشد مگر اینکه مواد مغناطیسی در نزدیکی یا پوشش هایی که می توانند مغناطیسی شوند وجود داشته باشند..
آزمایش نفوذ کننده/ نفوذ کننده رنگ (PT):PT شامل استفاده از یک رنگ نفوذ کننده بر روی سطح جوش و سپس حذف رنگ اضافی برای نشان دادن نقص های شکستن سطح است. این روش برای تشخیص ترک های کوچک، منافذ و نشت مفید است.
آزمایش جریان گردشی (ET):E.T. از محرک الکترومغناطیسی برای تشخیص نقص های سطح و نزدیک سطح در مواد رسانا مانند تیتانیوم استفاده می کند. برای تشخیص خوردگی، ترک ها و تغییرات در خواص مواد مفید است.
انتشار صوتی (AE):AE شامل نظارت بر انتشار صوتی از یک ماده تحت استرس برای تشخیص تغییرات نشان دهنده نقص هایی مانند ترک ها یا نشت ها است.
