تیتانیوم کربن سوپر دوپلکس فولادی فولادی فولادی فابریکه

نام تجاری:	LHTi
شماره مدل:	LH- آرنج
مقدار تولیدی:	یک قطعه
قیمت:	US dollar $10/pc--US dollar $200/pc
شرایط پرداخت:	L/C، D/P، T/T، Western Union، پی پال
توانایی عرضه:	50000 عدد در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

بائوجی، چین

گواهی:

ISO9001, TUV etc.

استاندارد::

ASME B16.9

ماده::

Gr1 GR2

کاربرد::

اتصال لوله

قطر خارجی::

1/2 "-48"

ضخامت دیوار::

Sch5s-Sch160s

تکنیک::

بدون درز/جوش داده شده

جزئیات بسته بندی:

بسته بندی شده توسط فوم موجود در جعبه تخته سه لا برای صادرات

قابلیت ارائه:

50000 عدد در ماه

توضیحات محصول

تیتانیوم 45 درجه آرنج 90 درجه Gr1 Gr2 خم کردن عصا تیتانیوم برای اتصال لوله

45 درجه 90 درجه آرنج تیتانیوم gr1 gr2 خم های تیتانیوم برای اتصال لوله

1مزیت های تیتانیوم آرنج

تولید دقیق
وزن کم
مقاومت بسیار عالی در برابر خوردگی
قدرت بالا
نسبت قدرت و وزن عالی
مقاومت در برابر دمای بالا
مقاومت در برابر دمای پایین
رسانایی حرارتی خوب
تراکم کم
عمر طولانی

2اطلاعات محصول از Titanium Elbow

درجه:GR1 GR2 GR7 GR12

استاندارد:ASTM B363، ASME SB363، ASME B169، ANSI B16.9، JIS، ISO، BS، DN و غیره

کاربرد:صنعت شیمی

نوع:آرنج 45 درجه، آرنج 90 درجه، آرنج 180 درجه

نوع دوم:شعاع بلند، شعاع کوتاه

تکنیک:بدون خياط و جوش

قطر بیرونی:1/2"-48" ((DN15-DN1200)

ضخامت دیوار:Sch5s-Sch160s

داده های آرنج 45 درجه تيتانيوم

						برنامه 10S نور N.P.S.						جدول 40S استاندارد NPS
اندازه نامی لوله		قطر بیرونی		مرکز به صورت		ضخامت دیوار		قطر داخل		تقریباً.		ضخامت دیوار		قطر داخل		تقریباً.
در	mm	در	mm	در	mm	در	mm	در	mm	lb	کیلوگرم	در	mm	در	mm	lb	کیلوگرم
نصف اینچ	15	0.84	21.34	0.63	15.88	0.08	2.11	0.67	17.12	0.04	0.02	0.11	2.77	0.62	15.80	0.05	0.02
3/4"	20	1.05	26.67	0.44	11.11	0.08	2.11	0.88	22.45	0.04	0.02	0.11	2.87	0.82	20.93	0.05	0.02
1′′	25	1.32	33.40	0.88	22.23	0.11	2.77	1.10	27.86	0.11	0.05	0.13	3.38	1.05	26.64	0.14	0.06
1-1/4′′	32	1.66	42.16	1.00	25.40	0.11	2.77	1.44	36.63	0.14	0.06	0.14	3.56	1.38	35.05	0.22	0.10
1-1/2′′	40	1.90	48.26	1.13	28.58	0.11	2.77	1.68	42.72	0.22	0.10	0.15	3.68	1.61	40.89	0.28	0.13
2′′	50	2.38	60.33	1.38	34.93	0.11	2.77	2.16	54.79	0.32	0.15	0.15	3.91	2.07	52.50	0.50	0.23
۲٫۱/۲ اینچ	65	2.88	73.03	1.75	44.45	0.12	3.05	2.64	66.93	0.61	0.28	0.20	5.16	2.47	62.71	0.97	0.44
۳ اینچ	80	3.50	88.90	2.00	50.80	0.12	3.05	3.26	82.80	0.79	0.36	0.22	5.49	3.07	77.93	1.36	0.62
3-1/2′′	90	4.00	101.60	2.25	57.15	0.12	3.05	3.76	95.50	0.95	0.43	0.23	5.74	3.55	90.12	1.79	0.81
4 اینچ	100	4.50	114.30	2.50	63.50	0.12	3.05	4.26	108.20	1.36	0.62	0.24	6.02	4.03	102.26	2.63	1.19
5′′	125	5.56	141.30	3.13	79.38	0.13	3.40	5.30	134.49	2.29	1.04	0.26	6.55	5.05	128.19	4.33	1.96
6′′	150	6.63	168.28	3.75	95.25	0.13	3.40	6.36	161.47	3.43	1.56	0.28	7.11	6.07	154.05	6.86	3.11
8′′	200	8.63	219.08	5.00	127.00	0.15	3.76	8.33	211.56	6.75	3.06	0.32	8.18	7.98	202.72	13.50	6.12
10 اینچ	250	10.75	273.05	6.25	158.75	0.17	4.19	10.42	264.67	12.50	5.67	0.37	9.27	10.02	254.51	24.50	11.11
12 اینچ	300	12.75	323.85	7.50	190.50	0.18	4.57	12.39	314.71	17.00	7.71	0.38	9.53	12.00	304.80	37.50	17.01
چهارده اینچ	350	14.00	355.60	8.75	222.25	0.19	4.78	13.62	346.05	23.00	10.43	0.38	9.53	13.25	336.55	44.50	20.18
16 اینچ	400	16.00	406.40	10.00	254.00	0.19	4.78	15.62	396.85	30.00	13.61	0.38	9.53	15.25	387.35	58.00	26.30
18 اینچ	450	18.00	457.20	11.25	285.75	0.19	4.78	17.62	447.65	38.00	17.23	0.38	9.53	17.25	438.15	75.00	34.01
20 اینچ	500	20.00	508.00	12.50	317.50	0.22	5.54	19.56	496.93	63.00	28.57	0.38	9.53	19.25	488.95	94.00	42.63
۲۴ اینچ	600	24.00	609.60	15.00	381.00	0.25	6.35	23.50	596.90	89.00	40.36	0.38	9.53	23.25	590.55	133.00	60.32

داده های مرفه 90 درجه تیتانیوم

						برنامه 10S نور N.P.S.						جدول 40S استاندارد NPS
اندازه نامی لوله		قطر بیرونی		مرکز به صورت		قطر داخل		ضخامت دیوار		تقریباً وزن در پوند/کيلوگرم		قطر داخل		ضخامت دیوار		تقریباً.
در	mm	در	mm	در	mm	در	mm	در	mm	lb	کیلوگرم	در	mm	در	mm	lb	کیلوگرم
نصف اینچ	15	0.84	21.34	1.50	38.10	0.67	17.12	0.08	2.11	0.08	0.04	0.62	15.80	0.11	2.77	0.10	0.05
3/4"	20	1.05	26.67	1.13	28.58	0.88	22.45	0.08	2.11	0.09	0.04	0.82	20.93	0.11	2.87	0.11	0.05
1′′	25	1.32	33.40	1.50	38.10	1.10	27.86	0.11	2.77	0.17	0.08	1.05	26.64	0.13	3.38	0.20	0.09
1-1/4′′	32	1.66	42.16	1.88	47.63	1.44	36.63	0.11	2.77	0.29	0.13	1.38	35.05	0.14	3.56	0.32	0.15
1-1/2′′	40	1.90	48.26	2.25	57.15	1.68	42.72	0.11	2.77	0.39	0.18	1.61	40.89	0.15	3.68	0.50	0.23
2′′	50	2.38	60.33	3.00	76.20	2.16	54.79	0.11	2.77	0.65	0.29	2.07	52.50	0.15	3.91	0.89	0.40
۲٫۱/۲ اینچ	65	2.88	73.03	3.75	95.25	2.64	66.93	0.12	3.05	1.08	0.49	2.47	62.71	0.20	5.16	1.72	0.78
۳ اینچ	80	3.50	88.90	4.50	114.30	3.26	82.80	0.12	3.05	1.54	0.70	3.07	77.93	0.22	5.49	2.75	1.25
3-1/2′′	90	4.00	101.60	5.25	133.35	3.76	95.50	0.12	3.05	2.14	0.97	3.55	90.12	0.23	5.74	3.57	1.62
4 اینچ	100	4.50	114.30	6.00	152.40	4.26	108.20	0.12	3.05	2.72	1.23	4.03	102.26	0.24	6.02	5.26	2.39
5′′	125	5.56	141.30	7.50	190.50	5.30	134.49	0.13	3.40	4.58	2.08	5.05	128.19	0.26	6.55	8.65	3.92
6′′	150	6.63	168.28	9.00	228.60	6.36	161.47	0.13	3.40	6.86	3.11	6.07	154.05	0.28	7.11	13.75	6.24
8′′	200	8.63	219.08	12.00	304.80	8.33	211.56	0.15	3.76	13.50	6.12	7.98	202.72	0.32	8.18	27.00	12.24
10 اینچ	250	10.75	273.05	15.00	381.00	10.42	264.67	0.17	4.19	25.00	11.34	10.02	254.51	0.37	9.27	48.50	22.00
12 اینچ	300	12.75	323.85	18.00	457.20	12.39	314.71	0.18	4.57	34.00	15.42	12.00	304.80	0.38	9.53	75.00	34.01
چهارده اینچ	350	14.00	355.60	21.00	533.40	13.62	346.05	0.19	4.78	46.00	20.86	13.25	336.55	0.38	9.53	89.00	40.36
16 اینچ	400	16.00	406.40	24.00	609.60	15.62	396.85	0.19	4.78	60.00	27.21	15.25	387.35	0.38	9.53	116.00	52.61
18 اینچ	450	18.00	457.20	27.00	685.80	17.62	447.65	0.19	4.78	75.00	34.01	17.25	438.15	0.38	9.53	154.00	69.84
20 اینچ	500	20.00	508.00	30.00	762.00	19.56	496.93	0.22	5.54	126.00	57.14	19.25	488.95	0.38	9.53	189.00	85.71
۲۴ اینچ	600	24.00	609.60	36.00	914.40	23.50	596.90	0.25	6.35	177.00	80.27	23.25	590.55	0.38	9.53	265.00	120.18

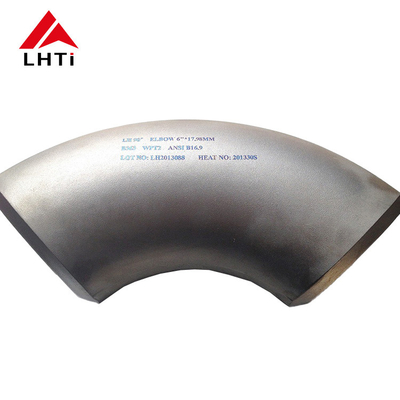

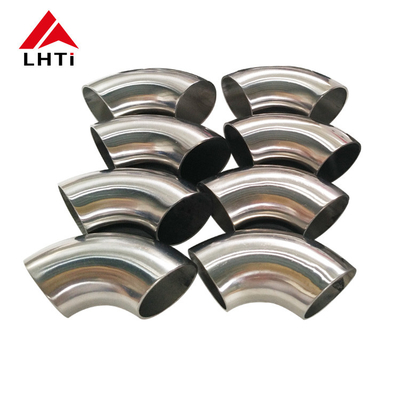

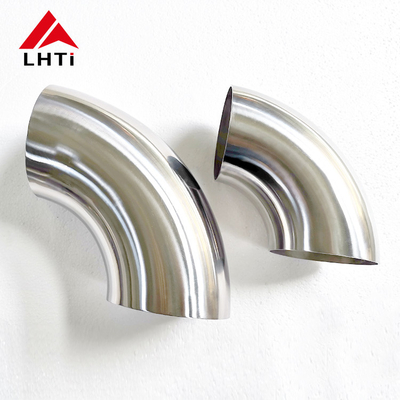

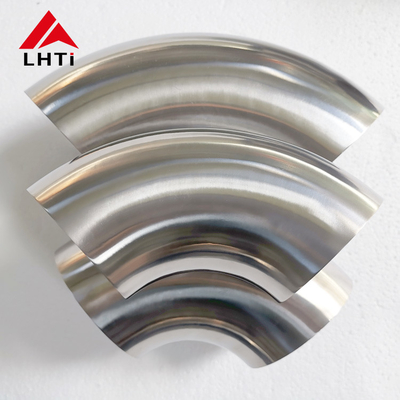

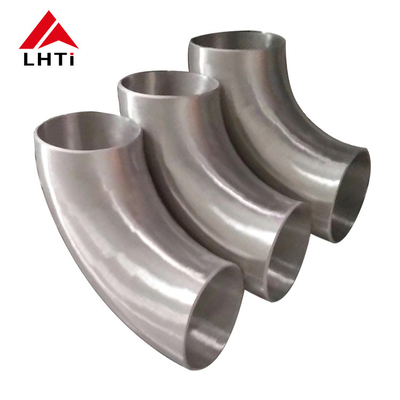

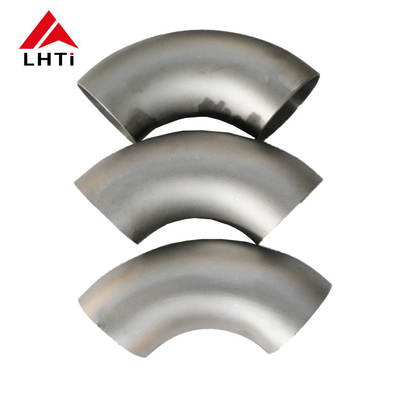

3. عکس های دقیق از آرنج تیتانیوم

تیتانیوم کربن سوپر دوپلکس فولادی فولادی فولادی فابریکه 0

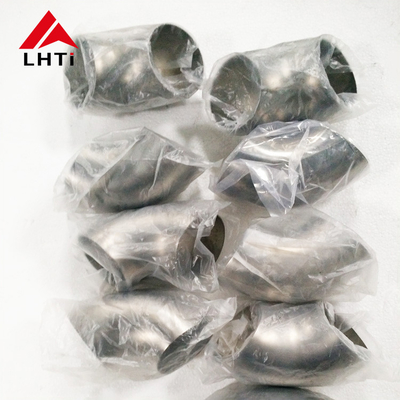

4مخزن "تيتانيوم آرنج"

تیتانیوم کربن سوپر دوپلکس فولادی فولادی فولادی فابریکه 1

5محصولات مرتبط با آرنج تیتانیوم

فلنج تیتانیوم
تی تیتانیوم
دستگاه کاهش دهنده تیتانیوم
پای تیتانیوم
فنجان تیتانیوم

6استفاده از آرنج تيتانيوم

مهندسی
تجهیزات کارخانه کاغذ
تصفیه نفت ‬ دستگاه های بازیابی، سیستم های بازیابی کاتالیستی
تولیدی برق √ آویزان های لوله ای، سوزنده های ذغال سنگ خرد شده
نیروگاه های حرارتی، هسته ای و خورشیدی
پتروشیمی و پالایشگاه ها
اکتشاف نفت و گاز

7ترکیب شیمیایی تیتانیوم

شماره ASTM	Fmax	حداکثر	Nmax	Cmax	H حداکثر	Pd	ال	بال
درجه 1	0.2	0.18	0.03	0.1	0.015	-	-	تو
درجه 2	0.3	0.25	0.03	0.1	0.015	-	-	تو

8خواص فیزیکی آرنج تیتانیوم

درجه ASTM	قدرت کششی		قدرت تولید		طول کشش حداقل %
درجه ASTM	ksi	Mpa	ksi	Mpa
درجه 1	35	240	25	170	30
درجه 2	58	400	40	275	25

9شرکت ما

به عنوان یک تولید کننده پیشرو از محصولات تیتانیوم برای بیش از 16 سال، ما صادر شده است آرنج تیتانیوم به بسیاری از کشورها، از جمله ایتالیا، ترکیه، کره و شیلی و غیرهکیفیت محصولات ما به طور گسترده ای شناخته شده استپس بايد به شرکت ما اعتماد داشته باشي
