جزئیات محصول
محل منبع: بائوجی، چین
نام تجاری: LIHUA
گواهی: ISO9001, TUV etc.
شماره مدل: LH-WN
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 5 تکه
قیمت: US dollar $25/pc--US dollar $85/pc
جزئیات بسته بندی: بسته بندی شده توسط فوم موجود در جعبه تخته سه لا برای صادرات
زمان تحویل: 3-15 روز کاری
شرایط پرداخت: L/C، T/T، Western Union
قابلیت ارائه: 5000 عدد در ماه
نام محصول: |
انتهای خرد تیتانیوم |
استاندارد: |
ASME B16.9 |
مواد: |
Gr1، Gr2، Gr5، Gr7، Gr12 |
درخواست: |
صنایع شیمیایی |
نوع: |
الگوی کوتاه، الگوی بلند |
اندازه: |
NPS1/2"-48" (DN15-1200) |
ضخامت دیوار: |
Sch10s—Sch80s یا بزرگتر تا Sch160s |
سطح: |
ترشی، پولیش، سند بلاست |
تکنیک: |
بدون درز/جوش داده شده |
بازرسی: |
گزارش تست اولتراسونیک و تست مواد EN10204.3.1 |
نام محصول: |
انتهای خرد تیتانیوم |
استاندارد: |
ASME B16.9 |
مواد: |
Gr1، Gr2، Gr5، Gr7، Gr12 |
درخواست: |
صنایع شیمیایی |
نوع: |
الگوی کوتاه، الگوی بلند |
اندازه: |
NPS1/2"-48" (DN15-1200) |
ضخامت دیوار: |
Sch10s—Sch80s یا بزرگتر تا Sch160s |
سطح: |
ترشی، پولیش، سند بلاست |
تکنیک: |
بدون درز/جوش داده شده |
بازرسی: |
گزارش تست اولتراسونیک و تست مواد EN10204.3.1 |
GR2 تيتانيوم استوب پايان قيمت ASME B16.9
1شرکت ما
به عنوان یک تولید کننده پیشرو از محصولات تیتانیوم برای بیش از 16 سال، ما صادر شده است فلنج تیتانیوم به بسیاری از کشورها، از جمله ایتالیا، روسیه، ترکیه و شیلی و غیرهکیفیت محصولات ما به طور گسترده ای شناخته شده استپس بايد به شرکت ما اعتماد داشته باشي
2اطلاعات محصول فلنج گردن تیتانیوم
ماده:درجه 1، درجه 2، درجه 5، درجه 7، درجه 12
استاندارد:ANSI B165، ASME B16.5، EN1092-1،JIS B2220، DIN2627-2628
اندازه:1/2"~ 30"NB، NPS 1/2 - NPS 24 (DN 10 - 2000).
روش: بدون درز / جوشفرگ و ماشین آلات CNC
مزایا:
اطلاعات محصول از تیتانیوم استوب های درجه 2
درجه:GR1 GR2 GR5 GR7 GR9 GR12
استاندارد:ASME B169
نوع:الگوي کوتاه، الگوي بلند
"تِچِک":بدون خیاط/لحام شده
اندازه:NPS1/2′′-48′′ (DN15-1200)
ضخامت دیوار:Sch10s Sch80s یا بزرگتر از Sch160s
سطح:ترشی، پولیش کردن، شن و ماسه
مزایایی که از پایان تیتانیوم درجه 2 دارد
تراکم کم
قدرت بالا
مقاومت بسیار عالی در برابر خوردگی
رسانایی حرارتی خوب
تولید دقیق
وزن کم
نسبت قدرت و وزن عالی
مقاومت در برابر دمای بالا
مقاومت در برابر دمای پایین
عمر طولانی

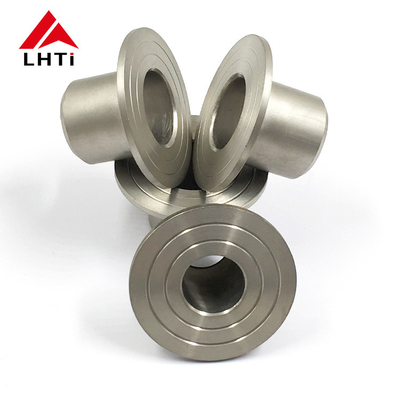

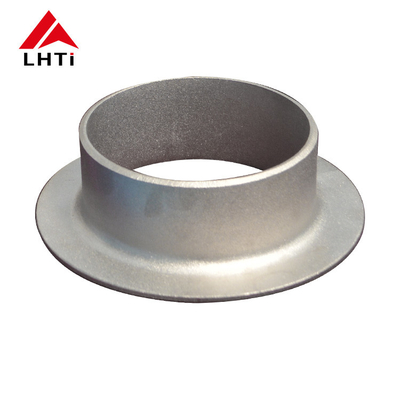

تصاویر دقیق از پایان های تیتانیوم Gr2
استفاده از پایانی از تیتانیوم درجه 2
لوله های فشار بالا در صنعت نفت و گاز
تجهیزات پردازش سلول و کاغذ
مهندسی دریایی و ساخت کشتی
خدمات آب و آب دریا
فرایندهای شیمیایی شامل مواد اکسید کننده و اسیدهای اکسید کننده
ویژگی های ساختاری، استانداردها و مزایای پایان های تیتانیوم GR2
پایان های تیتانیوم درجه 2 لوله های جوشیده شده از تیتانیوم درجه 2 خالص تجاری (UNS R50400) است. این دو قسمت، یک بخش لوله مستقیم و یک بخش لوله دار را شامل می شود.همانطور که در شکل 1 نشان داده شده استمعمولاً با فلنج ها یا گاسکت های پیچ خورده برای تشکیل یک مونتاژ بولت استفاده می شود. قطر بیرونی و ضخامت دیواره بخش لوله مستقیم باید با لوله یکسان باشد.ضخامت دایره P نباید کمتر از ضخامت سطحی دیواره لوله t باشدقطر لوله G مطابق با سطح استاندارد ماشین آلات فلنج RF است. فیله ها باید بین قطعات لوله همپوشانی و مستقیم فراهم شوند تا از غلظت استرس جلوگیری شود.شعاع فیله R مربوط به شعاع تعیین شده برای فلنج یا گاسکت است.
مشخصات برای کلاس 300 تیتانیوم
| اندازه پای بند | ||||||||||
| اسم، لوله اندازه |
فلانج دیا | فلنج ضخیم. | هاب دیا در پایگاه | "فايز ديا" بلند شد | هاب دیا در ویلد پوینت | نه، نه از سوراخ ها |
دیه از بولت ها |
از دایره بولت |
خسته کننده دیه |
طول از طریق هاب |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | ۱ تا ۳/8 | 0.84 | 4 | 2-5/8 | 1/2 | 0.62 | 2-1/16 |
| سه چهارم | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1.05 | 4 | 3-1/4 | 5/8 | 0.82 | 2-1/4 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1.32 | 4 | 3-1/2 | 5/8 | 1.05 | 2-7/16 |
| 1-1/4 | 5-1/4 | سه چهارم | 2-1/2 | 2-1/2 | 1.66 | 4 | 3-7/8 | 5/8 | 1.38 | 2-9/16 |
| 1-1/2 | ۶- ۱/ ۸ | 13/16 | 2-3/4 | 2-7/8 | 1.90 | 4 | 4-1/2 | سه چهارم | 1.61 | 2-11/16 |
| 2 | ۶- ۱/ ۲ | ۷/۸ | ۳-۵-۱۶ | 3-5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3/4 |
| 2-1/2 | ۷- ۱/ ۲ | 1 | 3-15/16 | 4-1/8 | 2.88 | 8 | 5 تا 7/8 | سه چهارم | 2.47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3.50 | 8 | 6-5/8 | سه چهارم | 3.07 | 3-1/8 |

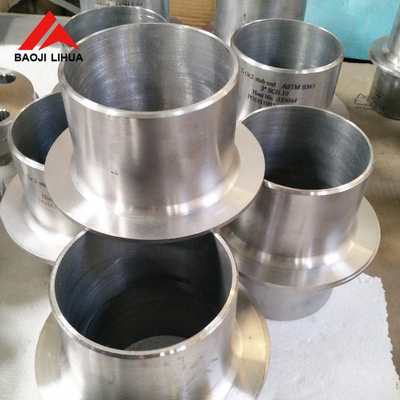

4. عکس های دقیق ازپايان تيتانيوم
(2) آزمایشپايان تيتانيوم
5محصولات مرتبط از فلنج گردن تیتانیوم
6تمام آزمايشات فلنج گردن تيتانيوم
آزمایش بصری (VT)
آزمایش فوق صوتی (UT)
آزمایش رادیوگرافی (RT)
آزمایش ذرات مغناطیسی (MT)
آزمایش نفوذ کننده/ نفوذ رنگ (PT)
آزمایش جریان گرد و غبار (ET)
انتشار صوتی (AE)
7. الزامات کششیپايان تيتانيوم
| درجه | مقاومت کششی ((دقیقه) | قدرت تولید ((دقیقه) | طول کششی ((%) | ||
| ksi | م.پ. | ksi | م.پ. | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
