فلنج گردن جوش تیتانیوم کاهش دهنده RF درجه 2 2" 4" 6" 8 اینچ برای لوله

فلنج های تیتانیوم WN

فلنج تیتانیوم بخشی از تیتانیوم خالص یا آلیاژ تیتانیوم است که لوله را به لوله و انتهای لوله وصل می کند.

نام محصول: فلنج های تیتانیوم WN

استاندارد: ANSI / ASME B16.5

جنس: Gr1 Gr2 Gr5 Gr7 Gr12

قیمت واحد: 25 دلار آمریکا / عدد - 85 دلار آمریکا / عدد

سطح آب بندی: RF، FF، TG، RJ و غیره

اندازه: NPS 1/2 - NPS 24 (DN 10 - 2000)

فشار: 150#-2500#

سطح: جلا داده شده

تکنیک: آهنگری و CNC ماشینکاری

بازرسی: UT% PT%

گواهی: ISO9001، TUV و غیره

تفاوت بین فلنج تیتانیوم گردن جوش و فلنج تیتانیوم لغزش

1. اشکال مختلف جوش: شکل جوش لوله فلنج تیتانیوم جوش داده شده صاف گردن و فلنج تیتانیوم جوش فیله است، در حالی که شکل جوش لب به لب لبه گردن و لوله جوش داده شده، جوشکاری دور است.

2. مواد مختلف: مواد فلنج جوشکاری مسطح گردنی از صفحه تیتانیوم معمولی با ضخامتی ساخته شده است که الزامات را برآورده می کند، در حالی که مواد فلنج جوش لب به لب گردنی عمدتاً از آهنگری تیتانیوم ساخته می شود.

3. فشار اسمی متفاوت است: فشار اسمی فلنج جوشکاری صاف گردنی: 0.6---4.0MPa است و فشار اسمی فلنج جوش لب به لب گردنی: 1--25MPa است.

4. نکته دیگر این است که درز جوش بین فلنج لب به لب گردنی و لوله اتصال متعلق به درز نوع B و درز جوش بین فلنج جوشی صاف گردنی و لوله اتصال از درز نوع C است.و آزمایش غیر مخرب پس از جوشکاری متفاوت است.

5. فلنج جوشکاری صاف گردنی و فلنج جوش لب به لب گردنی را نمی توان به دلخواه تعویض کرد.از منظر تولید، فلنج جوشکاری مسطح گردنی (SO مخفف Slip On است) قطر داخلی زیادی دارد، به این معنی که وزن سبک و هزینه پایین است.فلنج های جوش لب به لب گردن (WN مخفف Welding Neck است) با قطر اسمی بیشتر از 250 میلی متر نیاز به آزمایش دارند و فلنج های SO نیازی به آزمایش ندارند، بنابراین هزینه آن کم است.

اتصال فلنج تیتانیوم wn:

روی فلنج تیتانیومی سوراخ هایی وجود دارد و پیچ و مهره ها دو فلنج را محکم به هم متصل می کنند.فلنج ها با واشر مهر و موم شده اند.اتصالات لوله فلنجی به اتصالات لوله با فلنج اطلاق می شود.

می توان آن را با ریخته گری ساخت یا می توان آن را با اتصال پیچی یا جوشکاری تشکیل داد.اتصال فلنج از یک جفت فلنج، یک واشر، چند پیچ ​​و مهره تشکیل شده است.واشر بین سطوح آب بندی دو فلنج قرار می گیرد.پس از سفت شدن مهره، فشار مخصوص روی سطح واشر به مقدار مشخصی می رسد و ناهمواری های سطح آب بندی را تغییر شکل داده و پر می کند تا اتصال محکم و نشتی باشد.

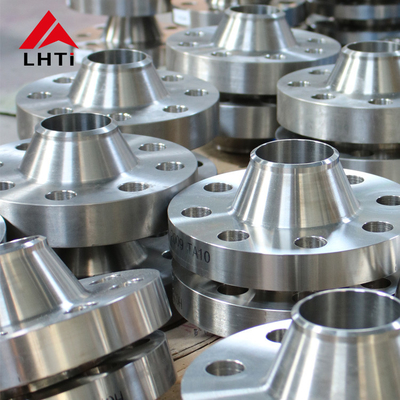

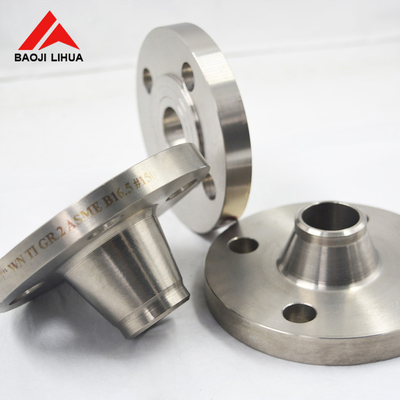

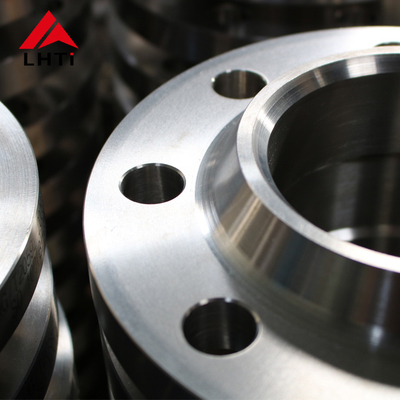

تصاویر جزئیات
