جزئیات محصول
محل منبع: بائوجی، چین
نام تجاری: LIHUA
گواهی: ISO9001, TUV etc.
شماره مدل: LH-WN
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 5 تکه
قیمت: US dollar $25/pc--US dollar $85/pc
جزئیات بسته بندی: بسته بندی شده توسط فوم موجود در جعبه تخته سه لا برای صادرات
زمان تحویل: 3-15 روز کاری
شرایط پرداخت: L/C، T/T، Western Union
قابلیت ارائه: 50000 عدد در ماه
نام محصول: |
فلنج تیتانیوم WN |
استاندارد: |
ASME B16.5 |
مواد: |
gr1، gr2، gr5، gr7، gr12 |
کاربرد: |
صنایع شیمیایی |
سطح آب بندی: |
RF، FF، TG، RJ و غیره |
اندازه: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
فشار: |
150#-2500# |
سطح: |
جلا داده شده |
تکنیک: |
آهنگری و CNC ماشینکاری شده |
بازرسی: |
گزارش تست اولتراسونیک و تست مواد EN10204.3.1 |
نام محصول: |
فلنج تیتانیوم WN |
استاندارد: |
ASME B16.5 |
مواد: |
gr1، gr2، gr5، gr7، gr12 |
کاربرد: |
صنایع شیمیایی |
سطح آب بندی: |
RF، FF، TG، RJ و غیره |
اندازه: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
فشار: |
150#-2500# |
سطح: |
جلا داده شده |
تکنیک: |
آهنگری و CNC ماشینکاری شده |
بازرسی: |
گزارش تست اولتراسونیک و تست مواد EN10204.3.1 |

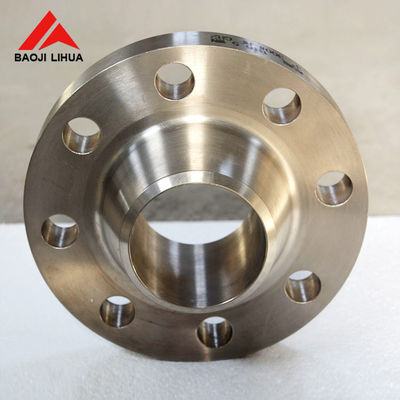

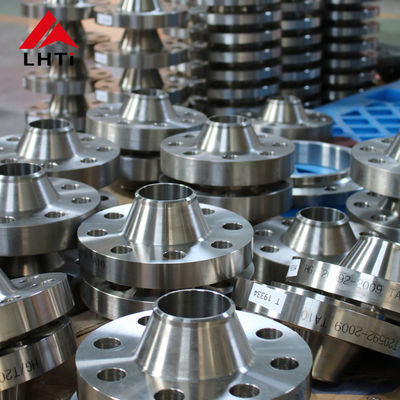

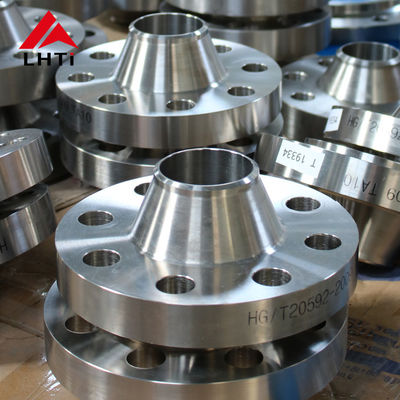

فشار بالا WN RF تیتانیوم صفحه تخت فلنج گردن جوش 6 اینچی برای سطح صیقلی صنایع شیمیایی
فلنج گردن جوش تیتانیوم
فلنج های گردن جوش تیتانیوم برای خطوط لوله با نوسانات زیاد فشار یا دما یا خطوط لوله با دمای بالا، فشار بالا و دمای پایین مناسب هستند و همچنین برای خطوط لوله ای که مواد گران قیمت، قابل اشتعال و انفجاری را حمل می کنند استفاده می شود.فلنج گردن جوش تیتانیوم به راحتی قابل تغییر شکل نیست، به خوبی مهر و موم می شود و به طور گسترده استفاده می شود.
مواد:Gr1، Gr2، Gr5، Gr7، Gr12
استاندارد:ANSI B16.5، ASME B16.5، EN1092-1، JIS B2220، DIN2627-2628
اندازه:1/2 تا 30 اینچ NB، NPS 1/2 - NPS 24 (DN 10 - 2000).
کلاس فشار: PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 هر چند PN250/ 150LB, 250LB,300LB, 400 LB,500LB, 600 LB,900LB, 12500L.
سطح آب بندی:RF، FF، TG، RJ و غیره
تکنیک:ماشینکاری قورباغه ای و CNC
| فلنج گردن جوش تیتانیومکلاس 150 | ||||||||||
| ناملوله اندازه | دیا فلنج. | فلنج ضخیم | هاب دیا.در پایگاه | دیا صورت برجسته. | هاب دیا.در نقطه جوش | خیر از سوراخ ها | دیا از پیچ و مهره | دیااز دایره پیچ | منفذ دیا | طول از طریق هاب |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0.84 | 4 | 1/2 | 2-3/8 | 0.62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1.05 | 4 | 1/2 | 2-3/4 | 0.82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | 1/2 | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | 1/2 | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1.90 | 4 | 1/2 | 3-7/8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1/2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6.63 | 8 | 3/4 | 9-1/2 | 6.07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | 14-1/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | ساعت 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | ساعت 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | ساعت 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | ساعت 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | ساعت 24.00 | 20 | 1-1/4 | 29-1/2 | 23.25 | 6 |
تصاویر تفصیلی
برنامه های کاربردی
فرایند تولید
کارخانه ما
موجودی
تمام تست ها
تست بصری (VT)
تست اولتراسونیک (UT)
تست رادیوگرافی (RT)
تست ذرات مغناطیسی (MT)
تست نفوذ / نفوذ رنگ (PT)
آزمایش جریان گردابی (ET)
انتشار آکوستیک (AE)
بازرسی کیفیت
بسته بندی
