جزئیات محصول
محل منبع: بائوجی، چین
نام تجاری: LIHUA
گواهی: ISO9001, TUV etc.
شماره مدل: LH-WT
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: US dollar $10/pc--US dollar $200/pc
جزئیات بسته بندی: جعبه تخته سه لا برای صادرات
زمان تحویل: 5-25 روز کاری
شرایط پرداخت: L/C، T/T، Western Union
قابلیت ارائه: 50000 عدد در ماه
استاندارد: |
ASME B16.9 |
مواد: |
Gr1 GR2 |
درخواست: |
اتصال لوله |
قطر بیرونی: |
1/2 "-48" |
ضخامت دیوار: |
Sch5s-Sch160s |
تکنیک: |
بدون درز/جوش داده شده |
استاندارد: |
ASME B16.9 |
مواد: |
Gr1 GR2 |
درخواست: |
اتصال لوله |
قطر بیرونی: |
1/2 "-48" |
ضخامت دیوار: |
Sch5s-Sch160s |
تکنیک: |
بدون درز/جوش داده شده |

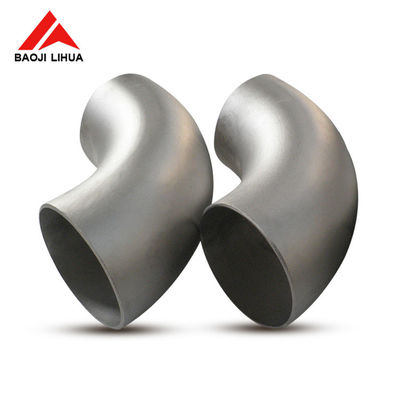

45 درجه 90 درجه آرنج تیتانیوم gr1 gr2 خم های تیتانیوم برای اتصال لوله
1مزیت های تیتانیوم آرنج
2اطلاعات محصول از Titanium Elbow
درجه:GR1 GR2 GR7 GR12
استاندارد:ASTM B363، ASME SB363، ASME B169، ANSI B16.9، JIS، ISO، BS، DN و غیره
کاربرد:صنعت شیمی
نوع:آرنج 45 درجه، آرنج 90 درجه، آرنج 180 درجه
نوع دوم:شعاع بلند، شعاع کوتاه
تکنیک:بدون خياط و جوش
قطر بیرونی:1/2"-48" ((DN15-DN1200)
ضخامت دیوار:Sch5s-Sch160s
| برنامه 10S نور N.P.S. | جدول 40S استاندارد NPS | ||||||||||||||||
| اندازه نامی لوله | قطر بیرونی | مرکز به صورت | ضخامت دیوار | قطر داخل | تقریباً. | ضخامت دیوار | قطر داخل | تقریباً. | |||||||||
| در | mm | در | mm | در | mm | در | mm | در | mm | lb | کیلوگرم | در | mm | در | mm | lb | کیلوگرم |
| نصف اینچ | 15 | 0.84 | 21.34 | 0.63 | 15.88 | 0.08 | 2.11 | 0.67 | 17.12 | 0.04 | 0.02 | 0.11 | 2.77 | 0.62 | 15.80 | 0.05 | 0.02 |
| 3/4" | 20 | 1.05 | 26.67 | 0.44 | 11.11 | 0.08 | 2.11 | 0.88 | 22.45 | 0.04 | 0.02 | 0.11 | 2.87 | 0.82 | 20.93 | 0.05 | 0.02 |
| 1′′ | 25 | 1.32 | 33.40 | 0.88 | 22.23 | 0.11 | 2.77 | 1.10 | 27.86 | 0.11 | 0.05 | 0.13 | 3.38 | 1.05 | 26.64 | 0.14 | 0.06 |
| 1-1/4′′ | 32 | 1.66 | 42.16 | 1.00 | 25.40 | 0.11 | 2.77 | 1.44 | 36.63 | 0.14 | 0.06 | 0.14 | 3.56 | 1.38 | 35.05 | 0.22 | 0.10 |
| 1-1/2′′ | 40 | 1.90 | 48.26 | 1.13 | 28.58 | 0.11 | 2.77 | 1.68 | 42.72 | 0.22 | 0.10 | 0.15 | 3.68 | 1.61 | 40.89 | 0.28 | 0.13 |
| 2′′ | 50 | 2.38 | 60.33 | 1.38 | 34.93 | 0.11 | 2.77 | 2.16 | 54.79 | 0.32 | 0.15 | 0.15 | 3.91 | 2.07 | 52.50 | 0.50 | 0.23 |
| ۲٫۱/۲ اینچ | 65 | 2.88 | 73.03 | 1.75 | 44.45 | 0.12 | 3.05 | 2.64 | 66.93 | 0.61 | 0.28 | 0.20 | 5.16 | 2.47 | 62.71 | 0.97 | 0.44 |
| ۳ اینچ | 80 | 3.50 | 88.90 | 2.00 | 50.80 | 0.12 | 3.05 | 3.26 | 82.80 | 0.79 | 0.36 | 0.22 | 5.49 | 3.07 | 77.93 | 1.36 | 0.62 |
| 3-1/2′′ | 90 | 4.00 | 101.60 | 2.25 | 57.15 | 0.12 | 3.05 | 3.76 | 95.50 | 0.95 | 0.43 | 0.23 | 5.74 | 3.55 | 90.12 | 1.79 | 0.81 |
| 4 اینچ | 100 | 4.50 | 114.30 | 2.50 | 63.50 | 0.12 | 3.05 | 4.26 | 108.20 | 1.36 | 0.62 | 0.24 | 6.02 | 4.03 | 102.26 | 2.63 | 1.19 |
| 5′′ | 125 | 5.56 | 141.30 | 3.13 | 79.38 | 0.13 | 3.40 | 5.30 | 134.49 | 2.29 | 1.04 | 0.26 | 6.55 | 5.05 | 128.19 | 4.33 | 1.96 |
| 6′′ | 150 | 6.63 | 168.28 | 3.75 | 95.25 | 0.13 | 3.40 | 6.36 | 161.47 | 3.43 | 1.56 | 0.28 | 7.11 | 6.07 | 154.05 | 6.86 | 3.11 |
| 8′′ | 200 | 8.63 | 219.08 | 5.00 | 127.00 | 0.15 | 3.76 | 8.33 | 211.56 | 6.75 | 3.06 | 0.32 | 8.18 | 7.98 | 202.72 | 13.50 | 6.12 |
| 10 اینچ | 250 | 10.75 | 273.05 | 6.25 | 158.75 | 0.17 | 4.19 | 10.42 | 264.67 | 12.50 | 5.67 | 0.37 | 9.27 | 10.02 | 254.51 | 24.50 | 11.11 |
| 12 اینچ | 300 | 12.75 | 323.85 | 7.50 | 190.50 | 0.18 | 4.57 | 12.39 | 314.71 | 17.00 | 7.71 | 0.38 | 9.53 | 12.00 | 304.80 | 37.50 | 17.01 |
| چهارده اینچ | 350 | 14.00 | 355.60 | 8.75 | 222.25 | 0.19 | 4.78 | 13.62 | 346.05 | 23.00 | 10.43 | 0.38 | 9.53 | 13.25 | 336.55 | 44.50 | 20.18 |
| 16 اینچ | 400 | 16.00 | 406.40 | 10.00 | 254.00 | 0.19 | 4.78 | 15.62 | 396.85 | 30.00 | 13.61 | 0.38 | 9.53 | 15.25 | 387.35 | 58.00 | 26.30 |
| 18 اینچ | 450 | 18.00 | 457.20 | 11.25 | 285.75 | 0.19 | 4.78 | 17.62 | 447.65 | 38.00 | 17.23 | 0.38 | 9.53 | 17.25 | 438.15 | 75.00 | 34.01 |
| 20 اینچ | 500 | 20.00 | 508.00 | 12.50 | 317.50 | 0.22 | 5.54 | 19.56 | 496.93 | 63.00 | 28.57 | 0.38 | 9.53 | 19.25 | 488.95 | 94.00 | 42.63 |
| ۲۴ اینچ | 600 | 24.00 | 609.60 | 15.00 | 381.00 | 0.25 | 6.35 | 23.50 | 596.90 | 89.00 | 40.36 | 0.38 | 9.53 | 23.25 | 590.55 | 133.00 | 60.32 |
| برنامه 10S نور N.P.S. | جدول 40S استاندارد NPS | ||||||||||||||||
| اندازه نامی لوله | قطر بیرونی | مرکز به صورت | قطر داخل | ضخامت دیوار | تقریباً وزن در پوند/کيلوگرم | قطر داخل | ضخامت دیوار | تقریباً. | |||||||||
| در | mm | در | mm | در | mm | در | mm | در | mm | lb | کیلوگرم | در | mm | در | mm | lb | کیلوگرم |
| نصف اینچ | 15 | 0.84 | 21.34 | 1.50 | 38.10 | 0.67 | 17.12 | 0.08 | 2.11 | 0.08 | 0.04 | 0.62 | 15.80 | 0.11 | 2.77 | 0.10 | 0.05 |
| 3/4" | 20 | 1.05 | 26.67 | 1.13 | 28.58 | 0.88 | 22.45 | 0.08 | 2.11 | 0.09 | 0.04 | 0.82 | 20.93 | 0.11 | 2.87 | 0.11 | 0.05 |
| 1′′ | 25 | 1.32 | 33.40 | 1.50 | 38.10 | 1.10 | 27.86 | 0.11 | 2.77 | 0.17 | 0.08 | 1.05 | 26.64 | 0.13 | 3.38 | 0.20 | 0.09 |
| 1-1/4′′ | 32 | 1.66 | 42.16 | 1.88 | 47.63 | 1.44 | 36.63 | 0.11 | 2.77 | 0.29 | 0.13 | 1.38 | 35.05 | 0.14 | 3.56 | 0.32 | 0.15 |
| 1-1/2′′ | 40 | 1.90 | 48.26 | 2.25 | 57.15 | 1.68 | 42.72 | 0.11 | 2.77 | 0.39 | 0.18 | 1.61 | 40.89 | 0.15 | 3.68 | 0.50 | 0.23 |
| 2′′ | 50 | 2.38 | 60.33 | 3.00 | 76.20 | 2.16 | 54.79 | 0.11 | 2.77 | 0.65 | 0.29 | 2.07 | 52.50 | 0.15 | 3.91 | 0.89 | 0.40 |
| ۲٫۱/۲ اینچ | 65 | 2.88 | 73.03 | 3.75 | 95.25 | 2.64 | 66.93 | 0.12 | 3.05 | 1.08 | 0.49 | 2.47 | 62.71 | 0.20 | 5.16 | 1.72 | 0.78 |
| ۳ اینچ | 80 | 3.50 | 88.90 | 4.50 | 114.30 | 3.26 | 82.80 | 0.12 | 3.05 | 1.54 | 0.70 | 3.07 | 77.93 | 0.22 | 5.49 | 2.75 | 1.25 |
| 3-1/2′′ | 90 | 4.00 | 101.60 | 5.25 | 133.35 | 3.76 | 95.50 | 0.12 | 3.05 | 2.14 | 0.97 | 3.55 | 90.12 | 0.23 | 5.74 | 3.57 | 1.62 |
| 4 اینچ | 100 | 4.50 | 114.30 | 6.00 | 152.40 | 4.26 | 108.20 | 0.12 | 3.05 | 2.72 | 1.23 | 4.03 | 102.26 | 0.24 | 6.02 | 5.26 | 2.39 |
| 5′′ | 125 | 5.56 | 141.30 | 7.50 | 190.50 | 5.30 | 134.49 | 0.13 | 3.40 | 4.58 | 2.08 | 5.05 | 128.19 | 0.26 | 6.55 | 8.65 | 3.92 |
| 6′′ | 150 | 6.63 | 168.28 | 9.00 | 228.60 | 6.36 | 161.47 | 0.13 | 3.40 | 6.86 | 3.11 | 6.07 | 154.05 | 0.28 | 7.11 | 13.75 | 6.24 |
| 8′′ | 200 | 8.63 | 219.08 | 12.00 | 304.80 | 8.33 | 211.56 | 0.15 | 3.76 | 13.50 | 6.12 | 7.98 | 202.72 | 0.32 | 8.18 | 27.00 | 12.24 |
| 10 اینچ | 250 | 10.75 | 273.05 | 15.00 | 381.00 | 10.42 | 264.67 | 0.17 | 4.19 | 25.00 | 11.34 | 10.02 | 254.51 | 0.37 | 9.27 | 48.50 | 22.00 |
| 12 اینچ | 300 | 12.75 | 323.85 | 18.00 | 457.20 | 12.39 | 314.71 | 0.18 | 4.57 | 34.00 | 15.42 | 12.00 | 304.80 | 0.38 | 9.53 | 75.00 | 34.01 |
| چهارده اینچ | 350 | 14.00 | 355.60 | 21.00 | 533.40 | 13.62 | 346.05 | 0.19 | 4.78 | 46.00 | 20.86 | 13.25 | 336.55 | 0.38 | 9.53 | 89.00 | 40.36 |
| 16 اینچ | 400 | 16.00 | 406.40 | 24.00 | 609.60 | 15.62 | 396.85 | 0.19 | 4.78 | 60.00 | 27.21 | 15.25 | 387.35 | 0.38 | 9.53 | 116.00 | 52.61 |
| 18 اینچ | 450 | 18.00 | 457.20 | 27.00 | 685.80 | 17.62 | 447.65 | 0.19 | 4.78 | 75.00 | 34.01 | 17.25 | 438.15 | 0.38 | 9.53 | 154.00 | 69.84 |
| 20 اینچ | 500 | 20.00 | 508.00 | 30.00 | 762.00 | 19.56 | 496.93 | 0.22 | 5.54 | 126.00 | 57.14 | 19.25 | 488.95 | 0.38 | 9.53 | 189.00 | 85.71 |
| ۲۴ اینچ | 600 | 24.00 | 609.60 | 36.00 | 914.40 | 23.50 | 596.90 | 0.25 | 6.35 | 177.00 | 80.27 | 23.25 | 590.55 | 0.38 | 9.53 | 265.00 | 120.18 |

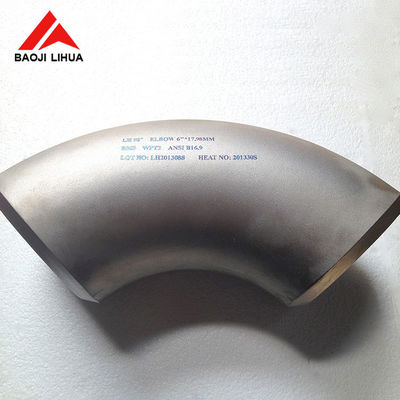

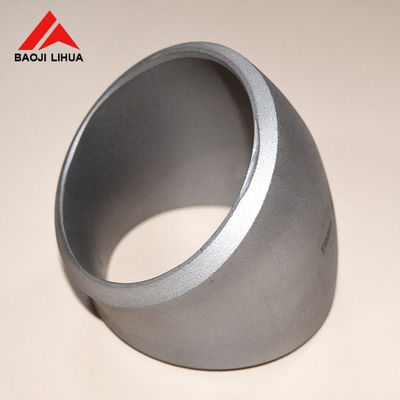

3. عکس های دقیق از آرنج تیتانیوم
4مخزن "تيتانيوم آرنج"
5محصولات مرتبط با آرنج تیتانیوم
6استفاده از آرنج تيتانيوم
7ترکیب شیمیایی تیتانیوم
| شماره ASTM | Fmax | حداکثر | Nmax | Cmax | H حداکثر | Pd | ال | بال |
| درجه 1 | 0.2 | 0.18 | 0.03 | 0.1 | 0.015 | - | - | تو |
| درجه 2 | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 | - | - | تو |
| درجه ASTM | قدرت کششی | قدرت تولید | طول کشش حداقل % | ||
| ksi | Mpa | ksi | Mpa | ||
| درجه 1 | 35 | 240 | 25 | 170 | 30 |
| درجه 2 | 58 | 400 | 40 | 275 | 25 |
9شرکت ما
به عنوان یک تولید کننده پیشرو از محصولات تیتانیوم برای بیش از 16 سال، ما صادر شده است آرنج تیتانیوم به بسیاری از کشورها، از جمله ایتالیا، ترکیه، کره و شیلی و غیرهکیفیت محصولات ما به طور گسترده ای شناخته شده استپس بايد به شرکت ما اعتماد داشته باشي
