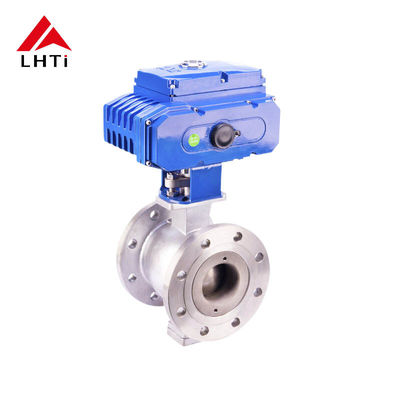

Ti الکتریکی V-Port Valves Ball Titanium Gr5 Gr7 6 Inch Ball Valve کلاس 150 DN 15 تا 250

دریچه های گلوله ای الکتریکی V-PortTitanium Gr7 8 Inch Ball Valve کلاس 150 DN 15-250

دریچه های توپ V-Port الکتریکی تیتانیوم، مانندوالف توپ 8 اینچی Gr7، یک نوع تخصصی از شیر است که برای کنترل جریان آب یا سایر مایعات در یک سیستم طراحی شده است.این دریچه ها به ویژه در کاربردهایی که نیاز به تنظیم دقیق جریان دارند مفید هستند و ازتیتانیوم درجه ۷در اینجا یک مرور کلی و توضیح از جنبه های کلیدی این شیرها وجود دارد:

ویژگی های اصلی و مزایا از دریچه های توپ V-Port از تیتانیوم

1. طراحی V-Port:

   • دربندر شکل Vاجازه می دهدکنترل دقیق جریان، باعث می شود آن را ایده آل برای برنامه های کاربردی که نیاز بهخیس شدن دقیق. اين طراحي پيشنهاد ميدهمدولاسیون خطی و پایدار، تضمین عملکرد قابل اعتماد و کارآمد.

2. مقاومت در برابر خوردگی:

   • مقاومت استثنایی تیتانیوم در برابرخوردگیاز طیف گسترده ای ازمواد شیمیایی، آب دریا، و محیط های خشن تضمین می کند که شیر در طول زمان یکپارچگی و عملکرد خود را حتی در شرایط چالش برانگیز حفظ کند.این باعث می شود که آن را بسیار مناسب برای صنایع در حال رسیدگی به مایعات تهاجمی.

3. نسبت قدرت بالا به وزن:

   • تیتانارائه می دهدنسبت قدرت بالا به وزن، ساخت دریچهمحکم ولی سبکاین ویژگی در مقایسه با دریچه های ساخته شده از مواد سنگین تر، دستکاری، نصب و نگهداری را ساده می کند.

4. تحمل دمایی:

   • دریچه های تیتانیوم طراحی شده اند تا در برابردماهای شدید، اطمینان از قابلیت اطمینان در هر دوبا دمای بالاوکاربردهای دمای پایین، که برای صنایع مانندپردازش شیمیایی,تولید برقونفت و گاز.

5. دوام:

   • درونیمقاومت تیتانیومتضمین می کند که این دریچه ها دارای یکعمر طولانی، به طور قابل توجهی کاهش فرکانس نگهداری و نیاز به تعویض، که منجر به کاهش هزینه های عملیاتی کلی می شود.

6. سازگاری زیستی:

   • سازگاری زیستی تیتانیومباعث می شود که این شیرها برای استفاده درداروسازیوبیوتکنولوژیاین امر برای حفظ یکپارچگی فرآیندهای حساس ضروری است.

7. نگهداری کاهش یافته:

   • به خاطرمقاومت بالای خوردگیو دوام، این شیرها نیاز بهنگهداری کمتر، که باعث کاهش زمان توقف عملیاتی و هزینه های مربوط به نگهداری سیستم می شود.

8. عملیات بدون مشکل:

   • درمهندسی دقیقاز طراحی V-port تضمین می کندکار بدون مشکل، بهبود کلیکنترل فرآیندو تبدیل کردن شیر به یک راه حل قابل اعتماد برای کاربردهایی که نیاز به تنظیم دقیق جریان دارند.

9. تنوع:

   • این دریچه هاهمه کارهبرای طیف گسترده ای از صنایع مانند:پردازش شیمیایی,نفت و گاز,تولید برق,مواد غذایی و نوشیدنی، و بیشتر، به لطف مقاومت بالایی در برابر خوردگی و توانایی آنها در مقابله با شرایط شدید.

10. امنیت بیشتر:

• درمقاومت در برابر خوردگیوتحمل درجه حرارت بالااز تیتانیوم افزایش ایمنی عملیاتی، به ویژه درمحیط های بحرانیمانند آنهایی که شامل مایعات خطرناک یا سیستم های با فشار بالا هستند.

مراحل محاسبه اندازه شیر

1. مقدار Cv را تعیین کنید:

   • درCv (معادل جریان)برای اندازه گیری یک دریچه بسیار مهم است. آن را به ظرفیت جریان دریچه در یک افت فشار خاص نشان می دهد.
   • Cv با استفاده از فرمول هایی بر اساس خواص مایع (مانند سرعت جریان، فشار و ویژگی های مایع) و شرایط عملیاتی مورد نظر تعیین می شود.
   • فرمول کلی برای Cv این است:

     $$Cv=ق\times \sqrt{\frac{SG}{\mathrm{\Delta }P}}$$

     کجا:
     • قسرعت جریان (GPM)
     • SGوزن خاص مایع (آب = 1) ،
     • ΔPکاهش فشار از طریق شیر (psi) است.

2. ویژگی های کاویتیشن و مایع:

   • چک حفاری:مطمئن شوید که شیر می تواند با کاهش فشار بدون ایجادحفره سازیاین امر با بررسیFL (فاکتور بازیابی فشار مایع)، که به تعیین اینکه آیا طراحی شیر و شرایط مایع از حفاری جلوگیری می کند کمک می کند.
   • فاکتور گسترش:برایمایعات فشرده(گازهای) ، محاسبهفاکتور کاهش فشاربرای حساب کردن تغییرات درتراکم مایعدر حالی که از دریچه عبور می کند.

3. اندازه نامی شیر را انتخاب کنید:

   • هنگامی که مقدار Cv محاسبه می شود، از آن برای انتخاباندازه ی اسمی شیر:
     • برایدریچه های توپ V-Port، انتخاب یک شیر که مقدار مورد نیاز Cv برای جریان بین20 تا 80 درصداز باز شدن بندر
     • برایدریچه های کوله بندری گرد، انتخاب یک شیر که Cv برای جریان بین30 تا 80 درصداز باز شدن بندر
   • مشورتنمودارهای رزومهکه توسط سازنده برای مطابقت Cv محاسبه شده با اندازه مناسب شیر ارائه شده است.

4. نوع و مواد شیر:

   • انتخاب کنیدنوع شیربر اساس سیستم لوله کشی و الزامات نصب شما.
   • از وقتياسید اسیدیکمواد را انتخاب کنید مانندتیتانیومیافولاد ضد زنگبرای ساخت دریچه، اطمینان از سازگاری با شرایط مایع و محیط زیست.
   • برایدریچه های توپ V-Port، در نظر بگیریدRTFE (تفلون تقویت شده)صندلی های دریچه، همانطور که آنها ارائه می دهندمقاومت شیمیایی عالیو مهر و موم قابل اعتمادی را فراهم کند.

5. انتخاب اکتور:

   • مناسب را انتخاب کنیدمحرک(برقی، پنوماتیک یا هیدرولیک) بر اساس نوع شیر و الزامات عملیاتی سیستم.
   • عوامل کلیدی برای در نظر گرفتن:
     • الزامات چرخش یا فشاربرای عملکرد مناسب دریچه
     • مکانیسم کنترل(انشعاب یا غیرفعال) برای مطابقت با نیازهای سیستم شما.
     • سازگاری باسیستم های اتوماسیوناگر برای کنترل از راه دور یا نظارت مورد نیاز باشد.

مشخصات فنی محصول:

کاربردهای دریچه های توپ V-Port الکتریکی تیتانیوم:

• تاسیسات تصفیه آب: مدیریت جریان آب تصفیه شده
• توزیع آب: تضمین رساندن آب با حفظ فشار سیستم.
• پردازش شیمیایی: زمانی که تامین آب شامل دست زدن به مواد شیمیایی خوردنی است.
• سیستم های خنک کننده: در کارخانه های صنعتی بزرگ که کنترل جریان آب برای حفظ دمای عملیاتی ضروری است.
