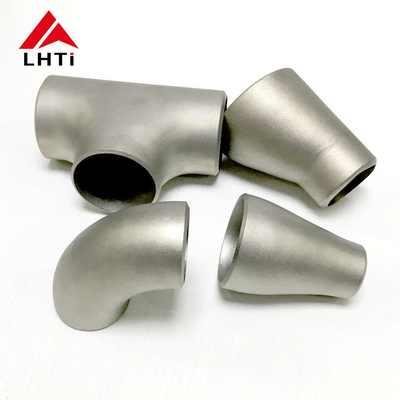

زانوی ۹۰ درجه فیتینگ لوله تیتانیوم Gr2

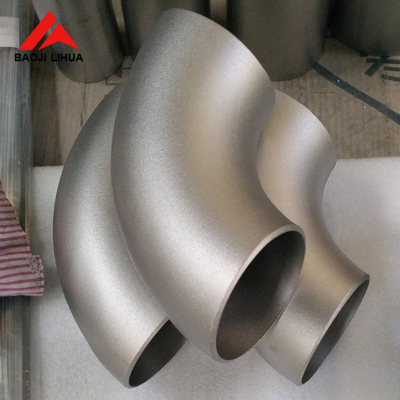

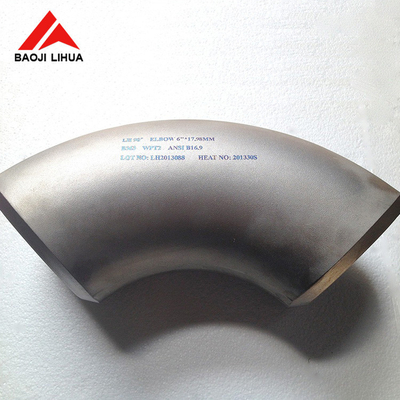

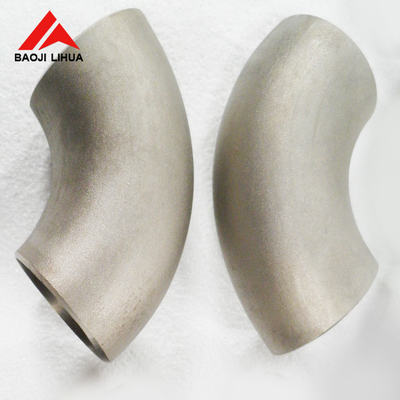

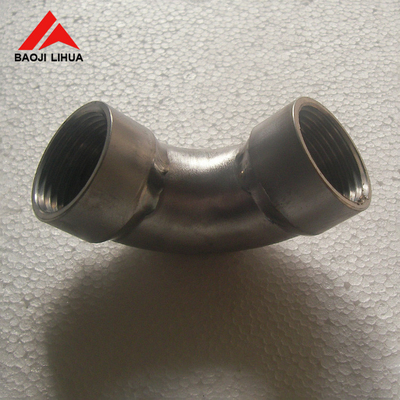

زانویی لوله تیتانیوم Gr2 با خم ماندرل 90 درجه

یک خم تنها زمانی به یک اتصالات تبدیل می‌شود که با لوله روی میز هم‌تراز شود. دو قطعه از یک گرید و یک زاویه یکسان می‌توانند یکسان به نظر برسند و همچنان در نصب ناموفق باشند، زیرا آنچه یک اسپول را تعیین می‌کند، شعاع خط مرکزی، طول پا، مربع بودن انتهای برش خورده و میزان دیواره از دست رفته در قسمت بیرونی منحنی است. اینها خم‌های ماندرل Gr2 در اندازه‌های 1.5 اینچ و 2 اینچ هستند که مطابق با ابعاد ASME B16.9 ساخته شده و به عنوان اتصالات لوله برای خطوط اگزوز و فرآیند عرضه می‌شوند.

داده‌های خم از 1.5 تا 2 اینچ

شعاع خط مرکزی اولویت دارد

شعاع تنها عددی است که همه چیز را در پایین‌دست تغییر می‌دهد. خم 1D در فضای تنگ موتور صرفه‌جویی می‌کند، اما گاز را در قسمت داخلی تسریع می‌کند، افت فشار را افزایش می‌دهد و دیواره بیشتری را از قسمت خارجی می‌کشد. خم 1.5D پیش‌فرض است زیرا بین افت و ابعاد تعادل برقرار می‌کند و شعاعی است که ابزار استاندارد و سطوح B16.9 استاندارد برای آن وجود دارد. خم 2D در مواردی انتخاب می‌شود که فشار برگشتی یا عبور پیگ مهم باشد، اما هزینه آن طولانی‌تر شدن پا و بسته‌بندی بزرگتر است.

تلرانس‌هایی که نصب را تعیین می‌کنند

خطای زاویه، خطایی است که تا زمان مونتاژ پنهان می‌ماند. سه خم 90 درجه در بالای تلرانس، سه درجه اضافه می‌کنند و در انتهای یک مسیر سه متری، یک سطح فلنج را 150 میلی‌متر خارج از موقعیت قرار می‌دهند. خطای طول پا آسان‌تر دیده می‌شود اما اصلاح آن دشوارتر است، زیرا کوتاه کردن یک پا، رابطه شعاع به سطح را که قطعه بعدی بر اساس آن برش خورده است، تغییر می‌دهد.

تطبیق خم با دیواره لوله

دیواره خم را مطابق با برنامه لوله سفارش دهید، نه ضخامت اسمی روی نقشه. در 1.5 اینچ، لوله Sch 10 دارای ضخامت 2.77 میلی‌متر و Sch 40 دارای ضخامت 3.68 میلی‌متر است. جوشکاری یک خم Sch 40 به لوله Sch 10، یک پله 0.9 میلی‌متری در داخل ایجاد می‌کند که محصول را به دام می‌اندازد و جریان پاکسازی را در ریشه مختل می‌کند. یا برنامه را در هر دو طرف اتصال یکسان نگه دارید یا یک انتقال مخروطی مشخص کنید و آن را در سفارش ذکر کنید.

آماده‌سازی انتها و جوشکاری با گاز محافظ

انتهای خم‌ها پس از شکل‌دهی برش داده می‌شوند، زیرا خم شدن باعث بیضی شدن انتها می‌شود و برش اره‌ای است که گردی و مربع بودن را بازیابی می‌کند. پخ 37.5 درجه با سطح ریشه 1.5 میلی‌متر و یک لبه مربع است که با پخ لوله استاندارد بدون پله عدم تطابق بسته می‌شود. زیر گاز محافظ آرگون جوشکاری کنید، با اکسیژن کمتر از 50 ppm؛ رنگ کاهی در جوش نهایی قابل قبول است، مقیاس آبی یا خاکستری به این معنی است که اتصال باید سنگ‌زنی شده و دوباره اسیدشویی شود.

بازرسی قبل از ارسال

هر قطعه از نظر ابعادی برای زاویه، شعاع خط مرکزی، طول پا و بیضی بودن انتها بررسی می‌شود و دیواره در چهار نقطه در اطراف قسمت خارجی اندازه‌گیری می‌شود. حرارت با PMI شناسایی می‌شود، خم‌های جوش داده شده روی درز تست نفوذپذیر می‌شوند و گواهی EN 10204 3.1 نتایج شیمیایی و مکانیکی حرارت را که خم‌ها از آن ساخته شده‌اند، حمل می‌کند.

سفارش مجموعه‌ای که مناسب باشد

بر اساس قطر خارجی، دیواره، شعاع به صورت 1D، 1.5D یا 2D، زاویه، نوع انتها و پرداخت، به عنوان مثال 2 اینچ OD، 3.91 میلی‌متر دیواره، 1.5D، 90 درجه، انتهای پخ‌دار، اسیدشویی شده، قیمت‌گذاری کنید. جایی که چندین خم در یک اسپول قرار می‌گیرند، آنها را به عنوان یک مجموعه از یک حرارت و یک مرحله شکل‌دهی سفارش دهید، تا بازگشت فنری و نازک شدن دیواره سازگار باشند و برش‌ها همانطور که در نقشه انتظار می‌رود، درآیند.
