فلنج تیتانیوم Gr23 برای تجهیزات پزشکی

فلنج تیتانیوم Gr23 برای تجهیزات پزشکی

فلنج در یک کارخانه پزشکی به ندرت بخشی از خود ایمپلنت است. این اتصال، آب استریل، بخار تمیز، هوای فشرده یا مواد شیمیایی تمیز کننده را به دستگاهی که باید تأیید شود، حمل می کند و این بخشی است که مهندس تأیید کننده آن را برای شکاف، علامت رنگ یا سطحی که قابل تمیز شدن نیست، بازرسی می کند. این امر الزامات را تغییر می دهد: درجه به نسخه ELI از Ti-6Al-4V تبدیل می شود، سطح به جای رنگ آمیزی، پاسیو شده و گواهینامه بخشی از تحویل می شود.

داده های فلنج پزشکی

انتخاب درجه برای تجهیزات پزشکی

Gr2345 / 275آب استریل، بخار تمیز، قاب دستگاهGr5895 / 828اتصالات فشار بالا و سازه ایGr23 ELI860 / 795قطعات مجاور ایمپلنت و ابزار، اکسیژن و آهن کمترGr12440 / 330خطوط تمیز کننده شیمیایی و دوزینگ اسید

Gr23 نسخه فوق العاده کم اینترستیشیال Gr5 است: اکسیژن تا 0.13 درصد و آهن تا 0.25 درصد نگه داشته می شود که باعث افزایش انعطاف پذیری و چقرمگی شکستگی با هزینه مقدار کمی استحکام می شود. برای قطعه ای که با بافت تماس دارد، یا باید بدون ترک خوردگی خم و شکل داده شود، این معامله ارزش انجام دادن را دارد و درجه به جای استاندارد عمومی آلیاژ، به ASTM F136 مشخص می شود. برای فلنج روی خط بخار تمیز، مزیت Gr23 هیچ ارزشی ندارد و Gr2 سفارش منطقی است.

فورج شده، ریخته گری نشده

فلنج برای یک سیستم تأیید شده از یک حلقه فورج شده ماشین کاری می شود، بنابراین دانه ها در اطراف مقطع جریان می یابند به جای اینکه در پوست ریخته گری پایان یابند. تیتانیوم ریخته گری شده در سطح متخلخل است، تخلخل مایع تمیز کننده را نگه می دارد و قطعه را نمی توان به طور قابل اعتماد پاسیو کرد، به همین دلیل فلنج های ریخته گری شده حتی زمانی که شیمی درست است در یک ابزار تمیز پذیرفته نمی شوند. فورج همچنین مقطع متراکم تری برای آزمایش اولتراسونیک فراهم می کند و این آزمایش عدم وجود عیوب داخلی را که یک اتصال فشار نمی تواند تحمل کند، اثبات می کند.

سطح و قابلیت تمیز کردن

عملیات سطح جایی است که فلنج پزشکی بیشتر از یک فلنج صنعتی متفاوت است. رنگ آمیزی استفاده نمی شود، زیرا پوشش روی فلنج تیتانیومی لایه ای است که می تواند به خط استریل تراشه شود و خوردگی را در زیر آن پنهان کند. پرداخت، ماشین کاری و سپس اسیدشویی و پاسیو کردن، یا الکتروپولیش کردن در جایی است که سطح باید در سطح میکرومتر صاف باشد. الکتروپولیش کردن لایه بیرونی از جمله آهن جاسازی شده از ابزار را حذف می کند، لبه های سوراخ را گرد می کند و سطحی را باقی می گذارد که در برابر بیوفیلم مقاومت می کند. سطح فلنج خود در طول پرداخت محافظت می شود، زیرا یک سطح برجسته که از حالت صاف خارج شده است، نشت می کند.

محل نصب این فلنج ها

نقاط معمول عبارتند از ابزارهای استریلیزر، هدر بخار تمیز، حلقه آب برای تزریق، اسکید بیوراکتور، دستگاه دیالیز و سمت تمیز خط پر کردن دارویی. در هر مورد، فلنج بخشی از سیستمی است که در محل تمیز می شود و در محل بخار می شود، بنابراین اتصال باید در برابر چرخه حرارتی مکرر بدون شل شدن مقاومت کند و واشر باید برای همان چرخه انتخاب شود. تیتانیوم در جایی انتخاب می شود که آب کلر دار باشد یا مواد شیمیایی تمیز کننده به فولاد ضد زنگ حمله کند، و جایی که وزن فلنج فولاد ضد زنگ روی قطعه متحرک دستگاه مهم باشد.

اتصالات، واشرها و پیچ و مهره ها

فلنج تیتانیومی معمولاً به فلنج تیتانیومی دیگری پیچ می شود و واشر PTFE، PTFE منبسط شده یا غلاف PTFE برای سرویس تمیز است، یا واشر مارپیچی با پرکننده PTFE در جایی که دما اجازه می دهد. پیچ های تیتانیومی نادر هستند: پیچ ها معمولاً فولاد ضد زنگ یا آلیاژ با استحکام بالا هستند که توسط واشر و واشرها از تیتانیوم جدا شده اند، زیرا پیچ تیتانیومی در فلنج تیتانیومی هنگام مونتاژ گیر می کند و نمی توان به گشتاور مورد نیاز یک اتصال فشار اعتماد کرد. گشتاور پیچ برای واشر محاسبه می شود، نه برای ماده فلنج، و ثبت می شود زیرا اتصال بخشی از یک سیستم تأیید شده است.

سفارش فلنج پزشکی

درجه و استاندارد مواد آن، استاندارد ابعادی و کلاس، نوع سطح، اندازه، سوراخ برای مطابقت با لوله، پرداخت سطح و آزمایش را مشخص کنید، به عنوان مثال 2 اینچ کلاس 150، Gr23 به ASTM F136، سطح برجسته ANSI B16.5، سوراخ برای لوله 50.8 میلی متری، الکتروپولیش شده، تست UT، گواهینامه 3.1. بیان کنید که قطعه برای یک ابزار تمیز است، زیرا این امر پاسیو کردن و بسته بندی را تعیین می کند، و در صورت ورود فلنج به خط استریل، زبری سطح و سوابق بوروسکوپ را درخواست کنید.

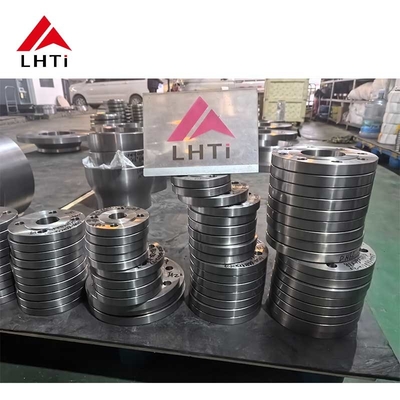

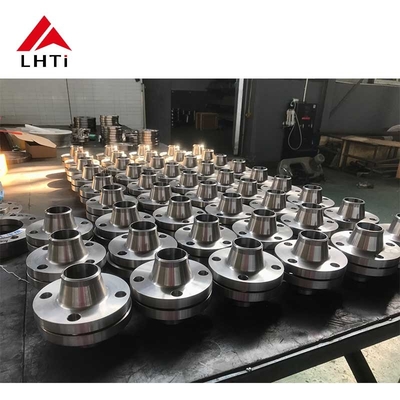

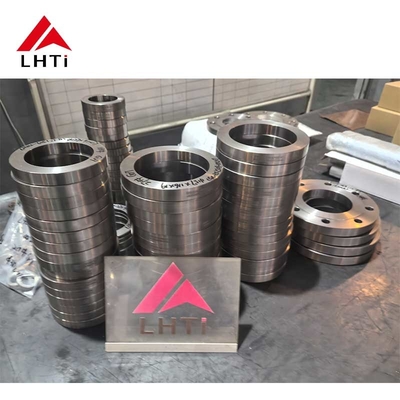

تصاویر محصول
