| نام تجاری: | LHTI |
| شماره مدل: | LH-01 |
| مقدار تولیدی: | If in stock, sample is available; در صورت موجود بودن، نمونه موجود است. If not in st |
| قیمت: | US dollar $23.5/kg--US dollar $35.9./kg |
| توانایی عرضه: | 5 تن در ماه |
لوله تیتانیومی ۱۰ میلیمتری: مدول، استحکام ویژه و جایگاه Gr5
یک لوله ده میلیمتری به اندازهای کوچک است که میتوان آن را کویل کرد و به اندازهای نازک است که رفتار آن توسط مدول و نه تسلیم تعیین میشود. این صفحه مشخص میکند که اعداد روی برگه اطلاعات تیتانیوم در آن اندازه واقعاً به چه معنا هستند، تفاوت Gr2 و Gr5 چگونه است و چرا این دو گرید را نمیتوان برای وظایف خوردگی جایگزین یکدیگر کرد.
ده میلیمتر در عمل به چه معناست
سری اندازههای منتشر شده برای این محصول شامل قطر خارجی ۹.۵۲، ۱۲.۷، ۱۵.۹، ۱۹.۱، ۲۵.۴، ۳۲، ۳۳.۴ و ۳۸.۱ میلیمتر است. اینها اندازههای اینچی هستند که به میلیمتر تبدیل شدهاند: سه هشتم، نیم، پنج هشتم، سه چهارم، یک اینچ و غیره. بنابراین، یک قطر خارجی واقعی ۱۰.۰۰ میلیمتری بین دو اندازه موجود قرار میگیرد و یک قلم سفارشی است، به همین دلیل است که قطر و ضخامت در این صفحه به جای ثابت بودن، قابل تنظیم ذکر شدهاند.
نتیجه عملی است نه آکادمیک. یک کویل طراحی شده بر اساس لوله ۹.۵۲ میلیمتری بدون تغییر شعاع خمش، قالب و اتصالات، لوله ۱۰ میلیمتری را نمیپذیرد و یک صفحه لوله که برای ۹.۵۲ میلیمتر سوراخ شده است، لوله ۱۰ میلیمتری را نمیپذیرد. قبل از قیمتگذاری، قطر خارجی واقعی را در نقشه تأیید کنید و ده میلیمتر را به عنوان یک توصیف اسمی در نظر بگیرید، نه یک تلرانس.
استحکام ویژه: نسبتی که تیتانیوم را میفروشد
تیتانیوم حدود ۵۷ درصد چگالی فولاد را دارد، نه ۶۰ درصد، و این تفاوت زمانی مهم است که بودجه وزنی محدود باشد. Gr2 با حداقل تسلیم ۲۷۵ مگاپاسکال و ۴.۵۱ گرم بر سانتیمتر مکعب، ۶۱ مگاپاسکال در واحد چگالی میدهد. Gr5 با ۸۲۸ مگاپاسکال، ۱۸۴ میدهد. یک لوله فولاد ضد زنگ ۳۱۶L با ۱۷۰ مگاپاسکال و ۸.۰۰ گرم بر سانتیمتر مکعب، ۲۱ میدهد. در این معیار، آلیاژ تیتانیوم تقریباً نه برابر فولاد ضد زنگ کارآمد است و تیتانیوم خالص تجاری هنوز سه برابر کارآمد است.
| ویژگی | Gr2 | Gr5 Ti-6Al-4V | فولاد ضد زنگ ۳۱۶L | آنچه تعیین میکند |
|---|---|---|---|---|
| چگالی گرم بر سانتیمتر مکعب | ۴.۵۱ | ۴.۴۳ | ۸.۰۰ | تیتانیوم ۴۴٪ سبکتر است |
| حداقل تسلیم مگاپاسکال | ۲۷۵ | ۸۲۸ | ۱۷۰ | بارگذاری قبل از تغییر شکل دائمی |
| حداقل کشش مگاپاسکال | ۳۴۵ | ۸۹۵ | ۴۸۵ | بارگذاری قبل از شکست |
| نسبت تسلیم به چگالی | ۶۱ | ۱۸۴ | ۲۱ | مگاپاسکال بر گرم بر سانتیمتر مکعب |
| مدول الاستیک گیگاپاسکال | ۱۱۰ | ۱۱۴ | ۱۹۳ | تغییر شکل در تنش برابر |
| سختی، آنیل شده | HV 160-200 | HRC 32-38 | HRB 80 | هیچ مقیاس واحدی نیست |
محدوده کششی ۶۸۶ تا ۱۱۷۶ مگاپاسکال ذکر شده در متن اصلی مقاله، مربوط به یک گرید نیست. این گستره از Gr2 آنیل شده در پایین تا مواد کار سرد شده یا آلیاژی در بالا است. خریداری که به بالاترین حد این محدوده نیاز دارد، Gr5 را میخرد، نه Gr2، و باید این را در سفارش خود ذکر کند به جای اینکه محدوده را به عنوان یک قول بپذیرد.
مدول: چرا یک لوله نازک برمیگردد
مدول الاستیک برای تیتانیوم ۱۱۰ گیگاپاسکال در مقابل ۱۹۳ تا ۲۰۷ گیگاپاسکال برای فولاد ضد زنگ و فولاد کربن است. در تنش برابر، یک لوله تیتانیومی ۱.۸۸ برابر بیشتر تغییر شکل میدهد. در یک کویل، این به معنای بازگشت فنری بیشتر پس از خم شدن، قالبی است که باید کمتر از حد خم شود تا جبران شود، و حداقل شعاع خمش تقریباً دو تا سه برابر قطر خارجی در حالت آنیل شده است.
در یک صفحه لوله، همین ویژگی به این معنی است که نیروی انبساط باید بیشتر حرکت کند تا لوله چفت شود و چفت شدن به تلرانس سوراخ حساستر است. در یک خط لرزان، به این معنی است که فرکانس طبیعی چند درصد پایینتر از معادل فولادی آن قرار میگیرد، زیرا فرکانس از جذر مدول تقسیم بر چگالی پیروی میکند و افت کم است: حدود چهار درصد. تیتانیوم درمانی برای لرزش نیست، بلکه درمانی برای خوردگی و وزن است.
سختی متعلق به آلیاژ است، نه گرید خالص
متن مقاله HRC 32 تا 38 را در حالت آنیل شده ذکر میکند. این رقم Gr5 و آلیاژهای مشابه را توصیف میکند؛ به طور تقریبی تبدیل شده، HV 330 تا 370 است. Gr2 خالص تجاری در حالت آنیل شده نزدیک به HV 160 تا 200 قرار دارد که پایینتر از محدوده ای است که مقیاس راکول C معنیدار است. ذکر HRC برای لوله Gr2 منجر به گواهی رد شده میشود و یک رقم سختی به تنهایی هرگز یک گرید را شناسایی نمیکند: شیمی و نتایج کششی این کار را انجام میدهند.
بدون درز، و آنچه استاندارد اثبات نمیکند
نوع در این صفحه بدون درز است و این شکلی است که ارائه میشود. ASTM B338 استاندارد لوله است که هم لوله بدون درز و هم لوله جوشی را پوشش میدهد، بنابراین یک گواهی B338 به تنهایی اثبات نمیکند که لوله بدون درز است. سفارش خرید باید فرم بدون درز را ذکر کند و گزارش تست آسیاب باید مسیر فرآیند را نشان دهد. اگر به جای آن لوله جوشی عرضه شود، به ASTM B862 گواهی میشود، با یک درز و یک ضریب اتصال که محاسبه فشار باید آن را در نظر بگیرد.
ASTM B861، که در صفحه نیز نام برده شده است، استاندارد لوله بدون درز است و لوله بر اساس اندازه اسمی و برنامه (schedule) سفارش داده میشود تا بر اساس قطر خارجی و ضخامت. برای یک لوله ابزار یا کویل ده میلیمتری، B338 سند مربوطه است و B861 حداکثر پیشزمینه است.
Gr2، Gr7 یا Gr5: حل عنوان
عنوان اصلی این صفحه یک لوله ده میلیمتری مقاوم در برابر خوردگی را توصیف میکند و سپس گرید ۵ را اضافه میکند. اینها محصولات متفاوتی هستند. Gr2 تیتانیوم آلیاژ نشده است و پیشفرض برای آب دریا، آب کلردار و سرویس شیمیایی اکسید کننده است. Gr7 همان فلز پایه با ۰.۱۲ تا ۰.۲۵ درصد پالادیوم برای شکاف و سرویس اسید کاهنده است. Gr5 حاوی ۶ درصد آلومینیوم و ۴ درصد وانادیوم است، به تسلیم ۸۲۸ مگاپاسکال میرسد و مقداری مقاومت در برابر خوردگی و مقداری جوشپذیری را برای استحکام معامله میکند.
خوانشی که مورد بررسی قرار میگیرد این است که این صفحه خانواده لولههای بدون درز با قطر کوچک را پوشش میدهد، با Gr2 و Gr7 به عنوان گریدهای خوردگی و Gr5 در مواردی که استحکام حاکم است در دسترس است. جایگزینی Gr5 به جای Gr2 در وظیفه خوردگی، کاهش مقاومت است حتی اگر ارتقاء استحکام باشد، و جایگزینی Gr2 به جای Gr5 در وظیفه فشار یا خستگی، کاهش استحکام است. هیچ جایگزینی نباید بدون تأیید مهندسی انجام شود.
| وظیفه | گرید | ضخامت | قطر خارجی | یادداشت |
|---|---|---|---|---|
| کویل مبدل حرارتی، آب خنک کننده | Gr2 | ۰.۵-۰.۹ میلیمتر | ۹.۵۲-۱۲.۷ میلیمتر | دیواره نازک، کویل شده |
| کندانسور دریایی | Gr7 | ۰.۷-۱.۲ میلیمتر | ۱۲.۷-۱۹.۱ میلیمتر | پالادیوم برای شکافها |
| خط شیمیایی، اسید کاهنده | Gr7 | ۱.۰-۱.۵ میلیمتر | ۱۲.۷-۲۵.۴ میلیمتر | Pd 0.12-0.25% |
| خط هیدرولیک هوافضا | Gr5 | ۰.۹-۱.۵ میلیمتر | ۹.۵۲-۱۵.۹ میلیمتر | استحکام حاکم است |
| میله پزشکی یا ابزار | Gr2 | ۰.۵-۱.۰ میلیمتر | ۹.۵۲-۱۲.۷ میلیمتر | سفتی و پرداخت |
یادداشتهای سفارش
استاندارد و فرم، گرید با محتوای پالادیوم در صورت تمایل به Gr7، قطر خارجی و ضخامت دقیق با تلرانسها، طول یا وزن کویل، وضعیت آنیل، پرداخت سطح و بسته آزمون را ذکر کنید. گواهی ۳.۱ با شیمی، نتایج کششی، تست مسطحسازی یا جریان گردابی و شماره حرارت، انتظار معمول است و بررسی PMI روی لوله نهایی ارزانترین راه برای اثبات این است که گرید تحویل شده، گرید سفارش داده شده است.
بلوک ویژگی در این صفحه همچنین سطح پولیش شده، وضعیت آنیل شده، جوشپذیری خوب، نقطه ذوب نزدیک به ۱۶۶۰ درجه سانتیگراد و کاربردهایی شامل هوافضا، شیمیایی، پزشکی، دریایی و نفت و گاز را ذکر میکند. اینها با کل خانواده سازگار هستند؛ آنها مشخصات هیچ اندازه واحدی نیستند و دادههای ابعادی و گرید در سفارش همیشه باید بر توضیحات عمومی اولویت داشته باشند.

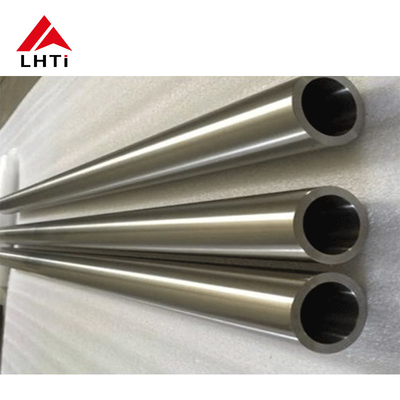

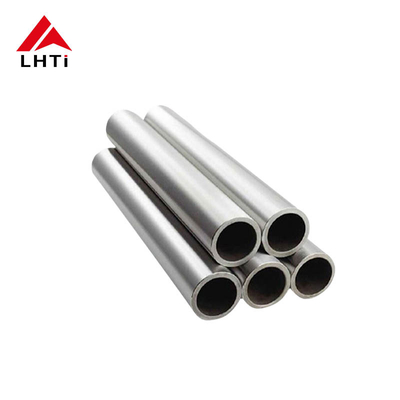

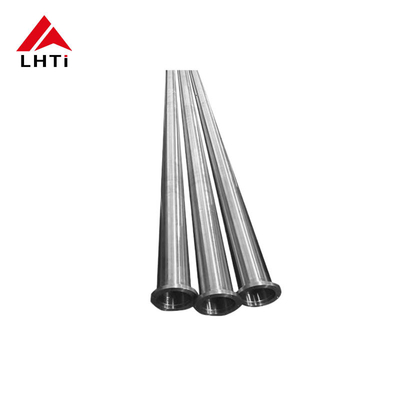

تصاویر محصول
![]()
