شیر توپی تیتانیومی برقی سه طرفه با پیکربندی های L-Type و T-Type برای کوپلینگ های اتصال سریع

Name: شیر توپی تیتانیومی برقی سه طرفه با پیکربندی های L-Type و T-Type برای کوپلینگ های اتصال سریع
Brand: Baoji Lihua Nonferrous Metals Co., Ltd.
SKU: شیر توپی سه طرفه
Price: 22,899.08 USD
Availability: InStock

نام تجاری:	LHTi
شماره مدل:	شیر توپی سه طرفه
مقدار تولیدی:	یک قطعه
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C ، D/A ، D/P ، T/T ، Western Union
توانایی عرضه:	5000 عدد در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

بائوجی، چین

گواهی:

ISO9001,CE,etc

مدل:

شیر توپی سه طرفه

عملیات:

دستی، پنوماتیک، برقی

ابعاد صورت به چهره:

ASME B16.10

ایمن آتش نشانی:

API 607، API 6FA

نوع محرک:

دستی، پنوماتیک، برقی

مواد:

تیتانیوم TA1 TA2

امتیاز فشار:

کلاس 150 - کلاس 2500

استاندارد طراحی:

API 6D، ASME B16.34

جزئیات بسته بندی:

کیس پلائیوود یا پالت، یا به عنوان هر مورد نیاز خود را

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

شیر توپ تیتانیومی مهندسی دریایی,PN 16 دریچه توپ تیتانیوم,ASME B16.34 شیر توپ تیتانیوم

PN 16 Titanium Ball Valve

ASME B16.34 Titanium Ball Valve

توضیحات محصول

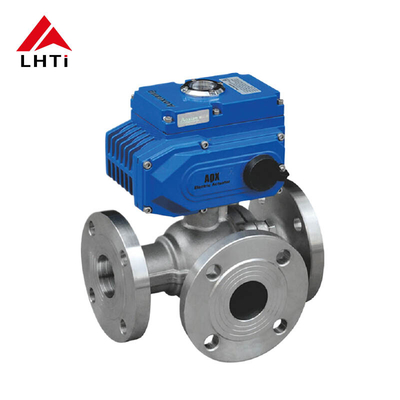

دریچه توپ سه طرفه الکتریکی ASME B16.34 2 دریچه توپ تیتانیوم TA1 Gr1 PN 16 مهندسی دریایی

معرفی محصول

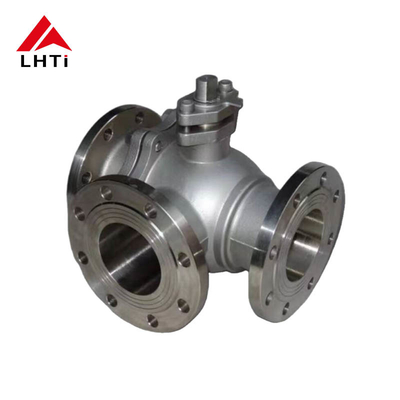

دریچه های کوله ای تیتانیومی سه راه:موجود در L-Type (Q44F) و T-Type (Q45F) برای برنامه های مختلف کنترل جریان.

دریچه توپ سه راه نوع L (Q44F)

طراحی شده برای تغییر جهت جریان بین دو کانال عمودی، که امکان تغییر مسیر مسیر متوسط را فراهم می کند.

دریچه توپ سه راه نوع T (Q45F)

قابلیت توزیع رسانه، همجوار شدن و تغییر جهت جریان را فراهم می کند و امکان اتصال سه کانال یا هر ترکیبی از دو کانال را فراهم می کند.

مشخصات فنی محصول

درجه بندی فشار	PN1.6-4.0Mpa کلاس150-300Lb
قطر اسمی	DN15-DN300 1/2 "-12"
حالت درایو	دستگیره، کرم گیر، پنوماتیک، هیدرولیک، الکتریکی
جسد، بنت	TA1,TA2,TA10,Gr2,Gr3
توپ	TA1,TA2,TA10,Gr2,Gr3
ساقه	TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5
حلقه مهر	PTFE،RPTFE،PPL،PEEK

مدل های شیر توپ تیتانیوم

Q44F-16Ti، Q44F-25Ti، Q44F-40Ti

Q45F-16Ti، Q45F-25Ti، Q45F-40Ti

Q344F-16Ti، Q344F-25Ti، Q344F-40Ti

Q345F-16Ti، Q345F-25Ti، Q345F-40Ti

Q644F-16Ti، Q64F-25Ti، Q644F-40Ti

Q645F-16Ti، Q645F-25Ti، Q645F-40Ti

Q944F-16Ti، Q944F-25Ti، Q944F-40Ti

Q945F-16Ti، Q945F-25Ti، Q945F-40Ti

درجه های شیر توپ تیتانیوم

TA1 (Gr1):تيتانيوم خالص با انعطاف پذيري و سختي عالي، براي شکل دادن و جوشکاري مناسب است.
TA2 (Gr2):تيتانيوم خالص با مقاومت و قدرت متوازن در برابر خوردگي، آسان به شکل و جوش.
TA9 (Gr7):تیتانیوم با افزودن پالادیوم برای افزایش مقاومت در برابر خوردگی در محیط های کاهش دهنده.
TA10 (Gr12):آلیاژ تیتانیوم با مولیبدن و نیکل برای افزایش قدرت و مقاومت گرما
TC4 (Gr5):آلیاژ تیتانیوم با قدرت بالا با آلومینیوم و وانادیوم، ارائه مقاومت بسیار عالی در برابر خوردگی و تراکم پایین.

روش های مشترک اتصال

اتصال فلنج:ایده آل برای سیستم های متوسط تا فشار بالا، ارائه مهر و موم قابل اعتماد و نگهداری آسان.
اتصال رشته ای:مناسب برای سیستم های کم فشار و قطر کوچک با نصب ساده
اتصال جوشکاری:راه حل دائمی برای کاربردهای با دمای بالا، فشار بالا و رسانه های خوردنی.
پيوند هاي سريع:مناسب برای سیستم هایی که نیاز به مونتاژ و جداسازی مکرر دارند.
اتصال کلیمپ:برای کاربردهای بهداشتی در صنایع غذایی و دارویی ترجیح داده می شود.
اتصال سوکت:مهر و موم خوب و قدرت مکانیکی برای سیستم های قطر کوچک فراهم می کند.

استانداردهای طراحی و آزمایش

استاندارد طراحی	BS EN ISO 17292 (BS 5351) / BS EN ISO 12516 / BS EN 1983 / ASME B16.34 / API 6D
استاندارد بازرسی و آزمایش	BS EN ISO 12266-(BS 6755 -1)
پایان ارتباط	آخر فلنج به ANSI B 16.5، کلاس 150 / 300 BS 10 جدول D E F / H PN 6 / PN 10 / PN 16 PN 25 PN 40 استاندارد DIN / استاندارد JIS / استاندارد IS پایان پیچ خورده / رشته دار به ANSI B 1.20.1
محدوده اندازه تولید	1/2" ((DN15) تا 12 ((DN 300) - فرش های فرعی 1/2" ((DN15) تا 3 ((DN 80) - نوک پیچیده
فشار درجه بندی شیر	PN 10 / PN 16 / PN 25 / PN 40
عملکرد شیر	استفاده از اهرم دستی / دستگاه حرکتی چرخ دنده اکتیوتر پنوماتیک چرخش ربع چرخش / اکتیوتر الکتریکی
