درجات میله تیتانیوم Gr2 تا Gr5 و کدهای تمپر

میله‌های تیتانیوم گرید Gr2 تا Gr5: انتخاب بر اساس شماره، نه قیمت

صفحه میله تیتانیوم که در عنوان خود شش گرید را لیست می‌کند و محدوده قیمتی را نمایش می‌دهد، خریدار را به انتخاب بر اساس هزینه دعوت می‌کند. شماره گرید جای اشتباهی برای صرفه‌جویی در هزینه است، زیرا اعداد محتوای اکسیژن متفاوت و در نتیجه استحکام، شکل‌پذیری و جوش‌پذیری متفاوت را رمزگذاری می‌کنند. این صفحه مشخص می‌کند که هر گرید در واقع چه چیزی را ارائه می‌دهد، کدهای تمپر به چه معنا هستند و در کجا ادعای پزشکی به گواهی متفاوت از ادعای صنعتی نیاز دارد.

تغییر شماره گریدها

گریدهای خالص تجاری فلز یکسان با محتوای بینابینی متفاوت هستند. اکسیژن متغیر اصلی است: 0.18 درصد در Gr1، 0.25 در Gr2، 0.35 در Gr3 و 0.40 در Gr4. آهن با آن افزایش می‌یابد. با افزایش اکسیژن، استحکام کششی از 240 به 550 مگاپاسکال افزایش می‌یابد و ازدیاد طول از 24 به 15 درصد کاهش می‌یابد. هیچ آلیاژی اضافه نشده است؛ کل نردبان نتیجه تمیزی اسفنج و نحوه آنیل کردن آن توسط کارخانه است.

Gr5 به دلیل اینکه یک آلیاژ، Ti-6Al-4V، با استحکام کششی 895 مگاپاسکال و استحکام تسلیم 828 مگاپاسکال است، از الگو خارج می‌شود. Gr23 همان آلیاژ با اینترستیشیال‌های فوق‌العاده کم، 0.13 درصد اکسیژن است و گریدی است که استانداردهای ایمپلنت پزشکی در واقع آن را تشخیص می‌دهند. خریداری که به استحکام نیاز دارد Gr5 را انتخاب می‌کند؛ خریداری که به شکل‌پذیری نیاز دارد Gr1 یا Gr2 را انتخاب می‌کند؛ خریداری که به ایمپلنت نیاز دارد Gr23 یا گرید CP را به F67 انتخاب می‌کند، نه میله Gr2 را که فقط به B348 گواهی شده است.

گرید شش در عنوان

عنوان این صفحه Gr6 را لیست می‌کند و جداول زیر Gr1، Gr2، Gr5، Gr7 و Gr12 را پوشش می‌دهند. گرید 6 وجود دارد، به صورت Ti-5Al-2.5Sn، اما یکی از گریدهای موجود در داده‌های این صفحه نیست و به عنوان یک کالای استاندارد موجود نیست. اگر یک نقشه Gr6 را فراخوانی کند، آن را به عنوان یک سفارش ویژه در نظر بگیرید و انتظار یک گواهی جداگانه داشته باشید تا اینکه فرض کنید در یک لیست گرید عمومی قرار می‌گیرد.

کدهای تمپر: Y، R و M

جدول محصول در این صفحه از کدهای تک حرف Y، R و M استفاده می‌کند. آنها تزئین نیستند. Y به معنی نورد سرد است که قطر کوچکتر و سطح روشن‌تری می‌دهد اما تنش پسماند را در میله باقی می‌گذارد. R به معنی نورد گرم است که نرم‌تر است و پوسته دارد که باید برداشته شود. M به معنی آنیل شده است که تنش را کاهش می‌دهد و اندازه را با هزینه مقداری استحکام تثبیت می‌کند.

انتخاب بعداً در کارگاه ماشین‌کاری ظاهر می‌شود. میله نورد سرد که تنش‌زدایی نشده است هنگام برداشتن مواد از یک طرف خم می‌شود و قطعه بلند و باریک بریده شده از آن پس از اولین عبور حرکت می‌کند. برای هر چیزی با نیاز به صافی دقیق، آنیل شده، یا نورد سرد به علاوه کاهش تنش را سفارش دهید و به صراحت بگویید به جای اتکا به پیش‌فرض.

محل توقف ادعای پزشکی

متن اصلی این صفحه آلیاژهای تیتانیوم پزشکی را برای پروتزها و دستگاه‌های کاشته شده توصیف می‌کند و سپس ASTM B348 را در کنار F67 و F136 لیست می‌کند. B348 یک استاندارد میله صنعتی است و هیچ چیز در مورد مناسب بودن ایمپلنت نمی‌گوید. F67 تیتانیوم خالص تجاری کار شده برای ایمپلنت‌های جراحی در Gr1 تا Gr4 را پوشش می‌دهد؛ F136 Ti-6Al-4V ELI، که Gr23 است را پوشش می‌دهد. میله Gr5 به B348 یک ماده ایمپلنت نیست، هرچند شیمی آن خوب باشد.

متن همچنین به 6Al7Nb و 13Nb13Zr اشاره می‌کند. اینها آلیاژهای ایمپلنت هستند که برای مدول الاستیک کمتر از Ti-6Al-4V انتخاب شده‌اند و 13Nb13Zr اصلاً یک گرید شماره‌گذاری شده ASTM نیست. آنها محصولات قانونی هستند اما سفارشات ویژه هستند و خریداری که به آنها نیاز دارد باید به جای پذیرش یک توصیف پزشکی عمومی، استاندارد خاص و جدول خواص مکانیکی خاص را درخواست کند.

قطر، طول و شکل

سه محدوده قطر در این صفحه ظاهر می‌شود: 3 تا 350 میلی‌متر در بلوک ویژگی‌ها، 5 تا 350 میلی‌متر در خط بازکننده، و 0.8 تا 500 میلی‌متر در جدول محصول. آنها را به عنوان محدوده موجودی ارائه شده، بازگویی آن و قابلیت کارخانه بخوانید. طول 500 تا 6000 میلی‌متر یا به سفارش است و میله به صورت گرد، مربع یا شش ضلعی موجود است.

نکات سفارش

گرید را همراه با استاندارد، کد تمپر، قطر با کلاس تلرانس آن، سطح، طول و پایانه‌های انتهایی و گواهی بیان کنید. EN 10204 3.1 با شیمی، نتایج کششی و شماره حرارت بسته عادی است و بررسی PMI در زمان تحویل ارزان‌ترین راه برای تأیید این است که گرید تحویل داده شده با گرید سفارش داده شده مطابقت دارد.

بلوک ویژگی‌ها در این صفحه هنوز ماده را به عنوان تیتانیوم خالص با چگالی 4.51 توصیف می‌کند. این در مورد گریدهای CP درست است و در مورد Gr5 که چگالی آن 4.43 است نادرست است، بنابراین بلوک را نمی‌توان به عنوان مشخصات هر گرید در عنوان خواند. جداول شیمی و کشش، به علاوه گرید روی گواهی، داده‌های کنترل‌کننده هستند.

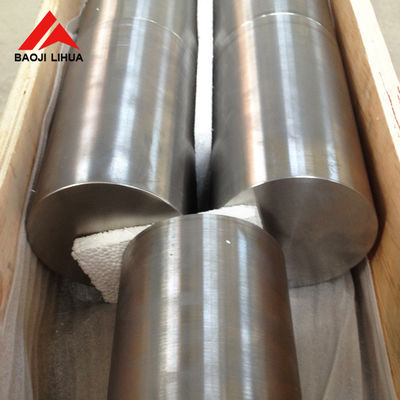

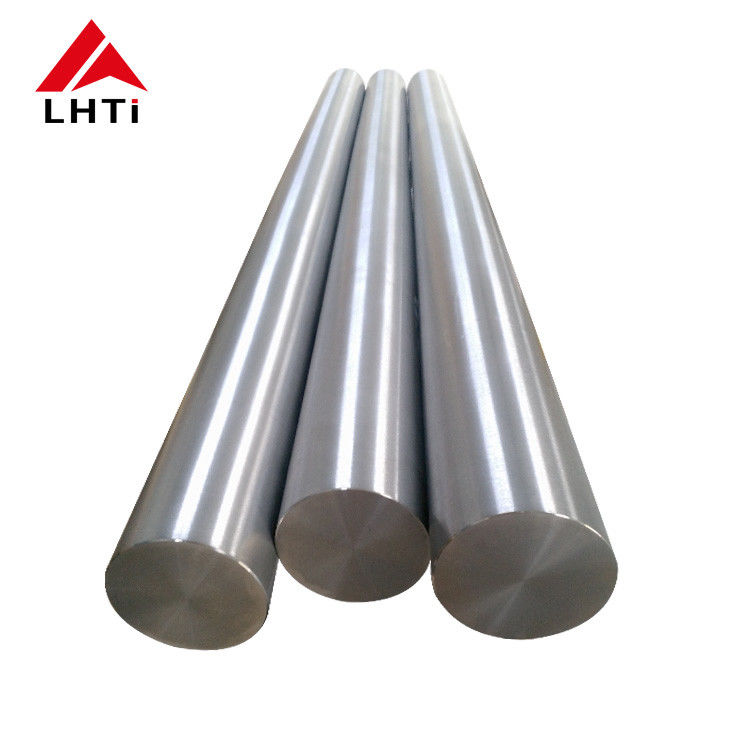

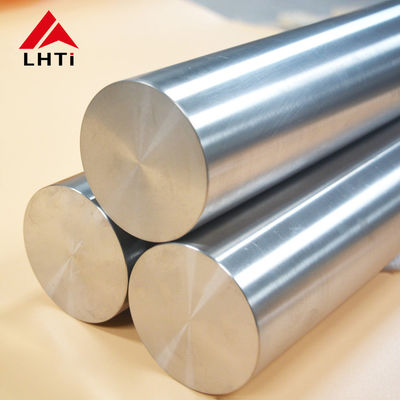

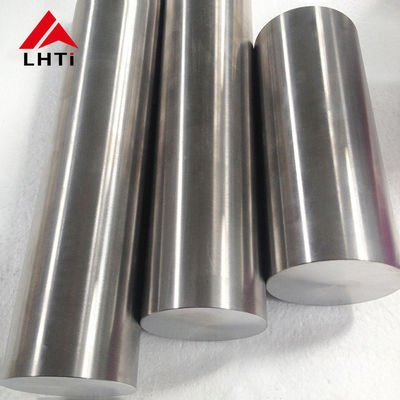

تصاویر محصول
